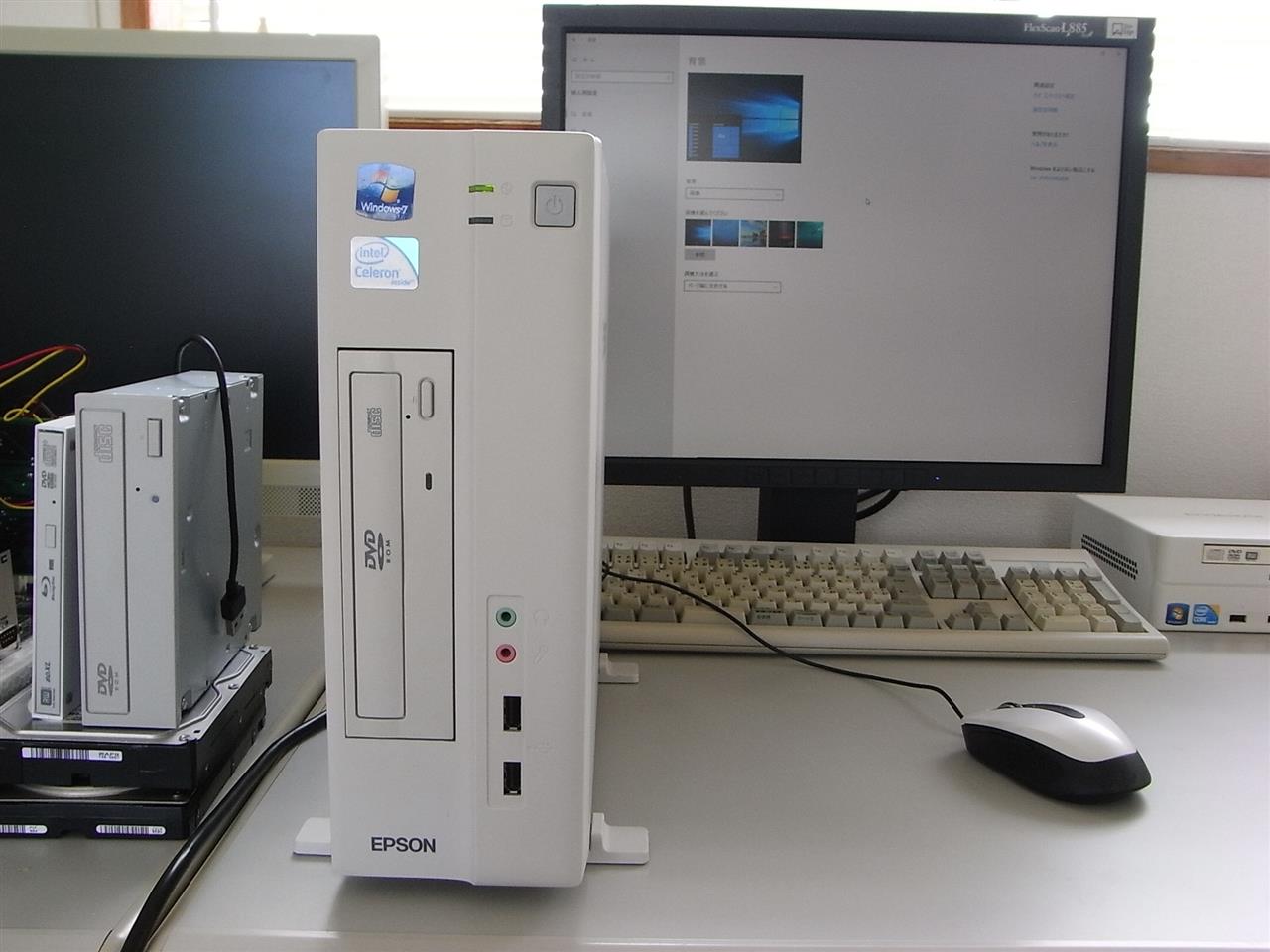

EPSON Endeavor からHDDデータ取出し

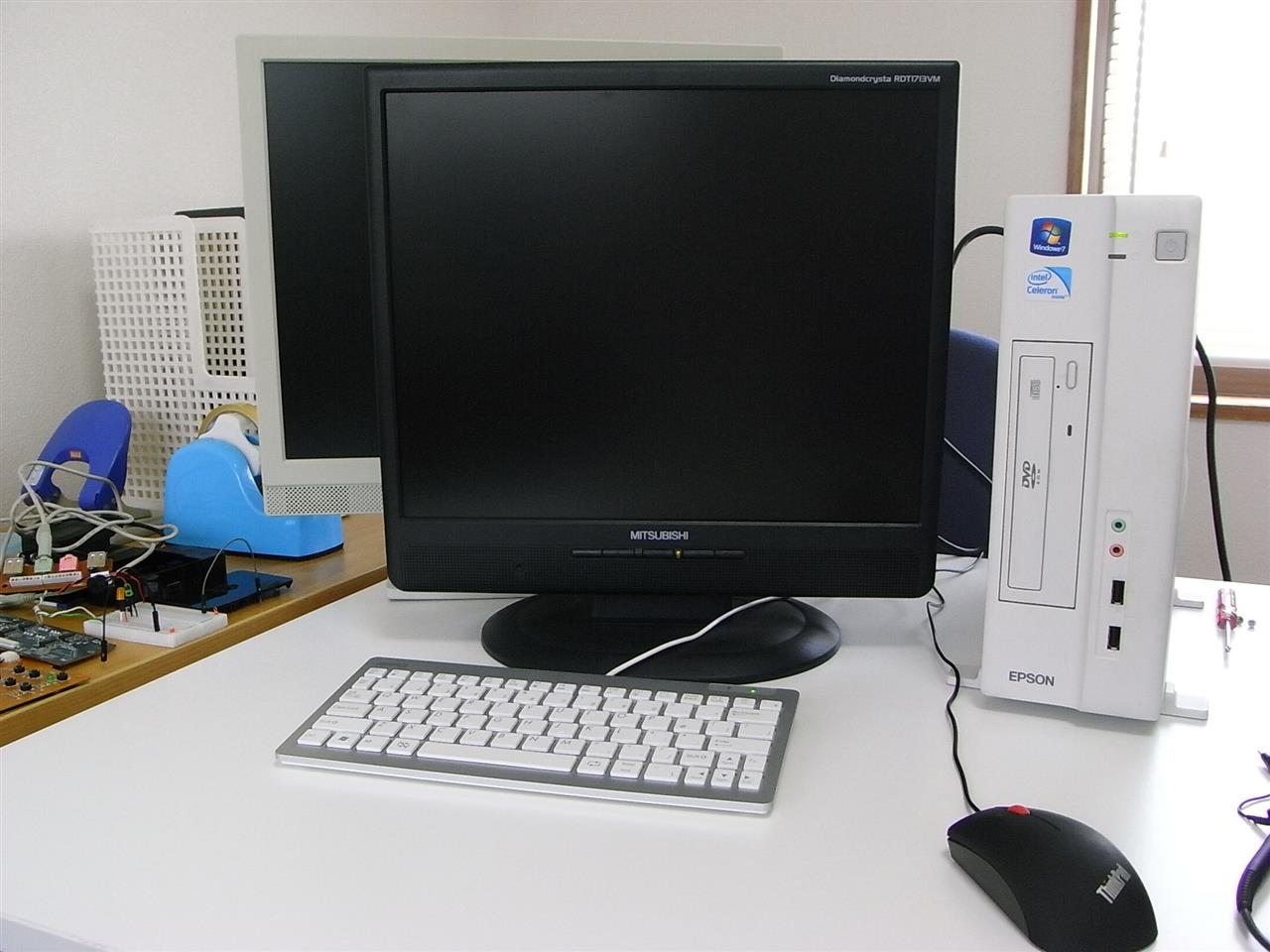

EPSONのPCが立ち上がらなくなったので
ＨＤＤからデータを取り出しました。


よく有ることですが
ＨＤＤは動作しているので、データは取り出せました。





..............................................................................................................................................................................................................




【　作業概要　】
�@エプソン　エンデバーから HDDを取り外します。

　取り外しが少々面倒だったので、詳細な手順の写真をUPしました。


�A別ＰＣに、HDDをUSBに接続できる機器を接続してデータのバックアップ。


�B未だＰＣを使いたいので、内部クリーニング。


�CSSDに換装し、バックアップデータの復元。




　HDDは再フォーマットすれば使用可ですが、SSDにしました。

※参考までに、ＨＤＤの内部の写真を載せました。

---

Endeavor AY311S からHDDの取り外し方法

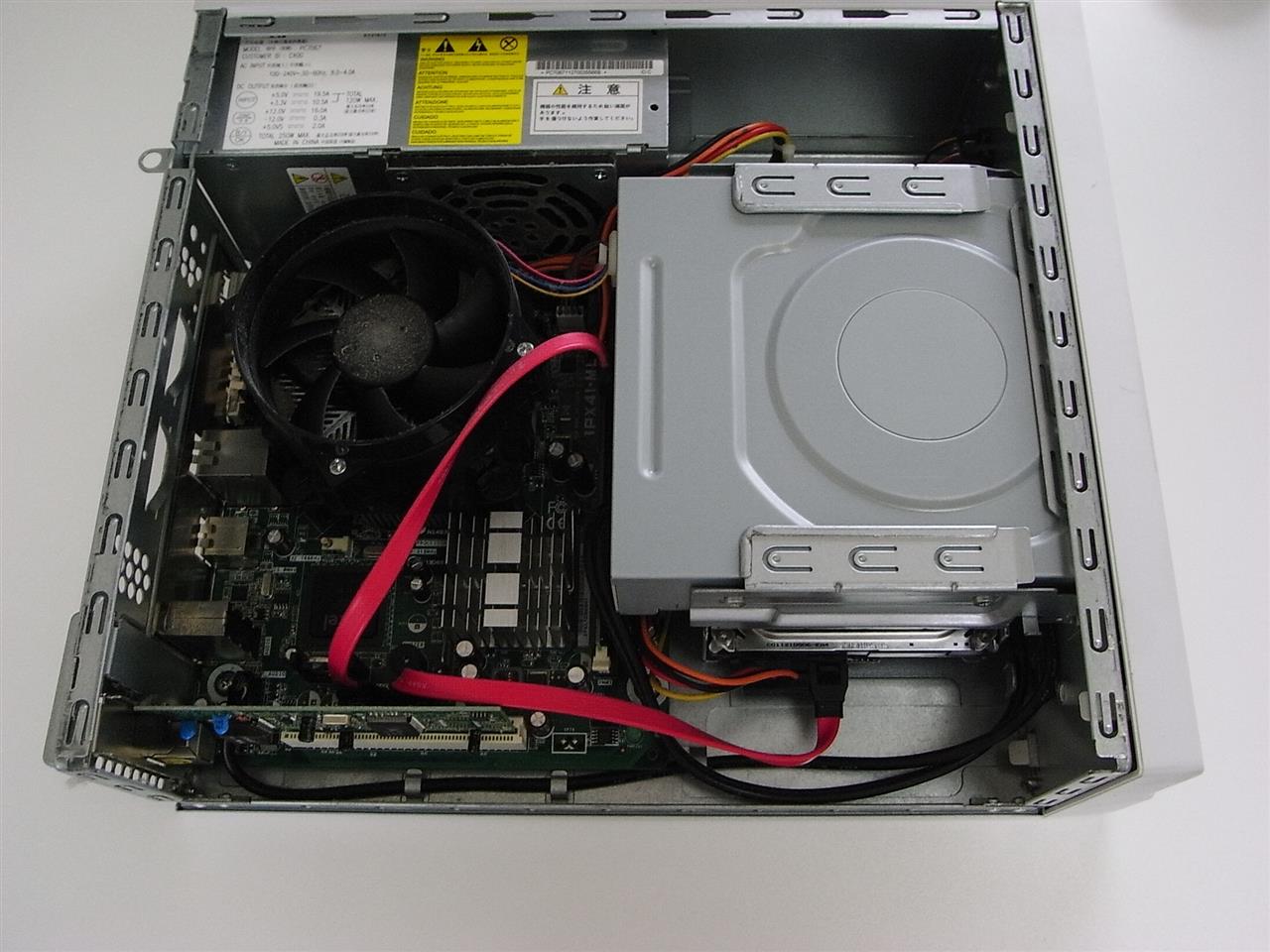

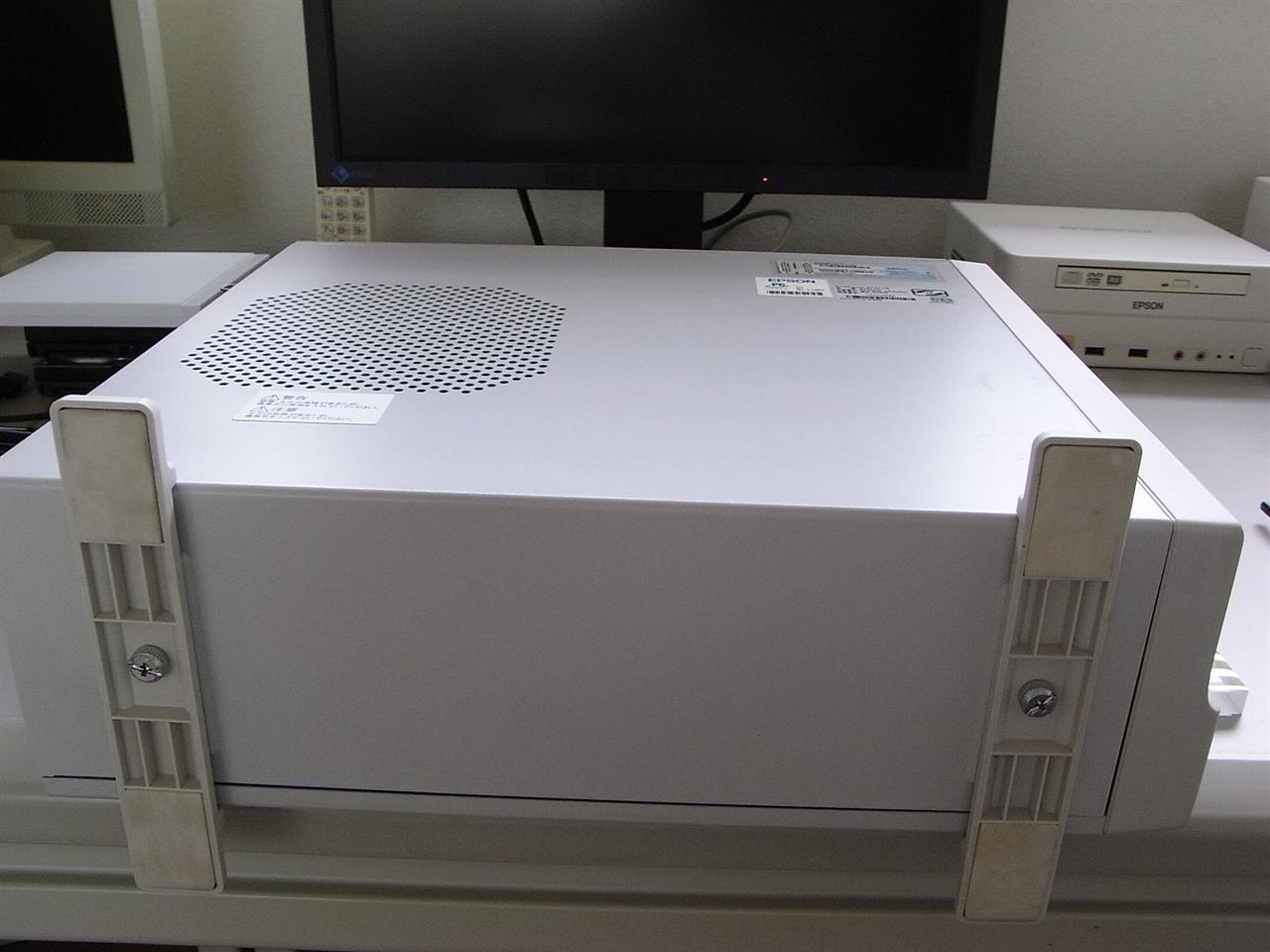

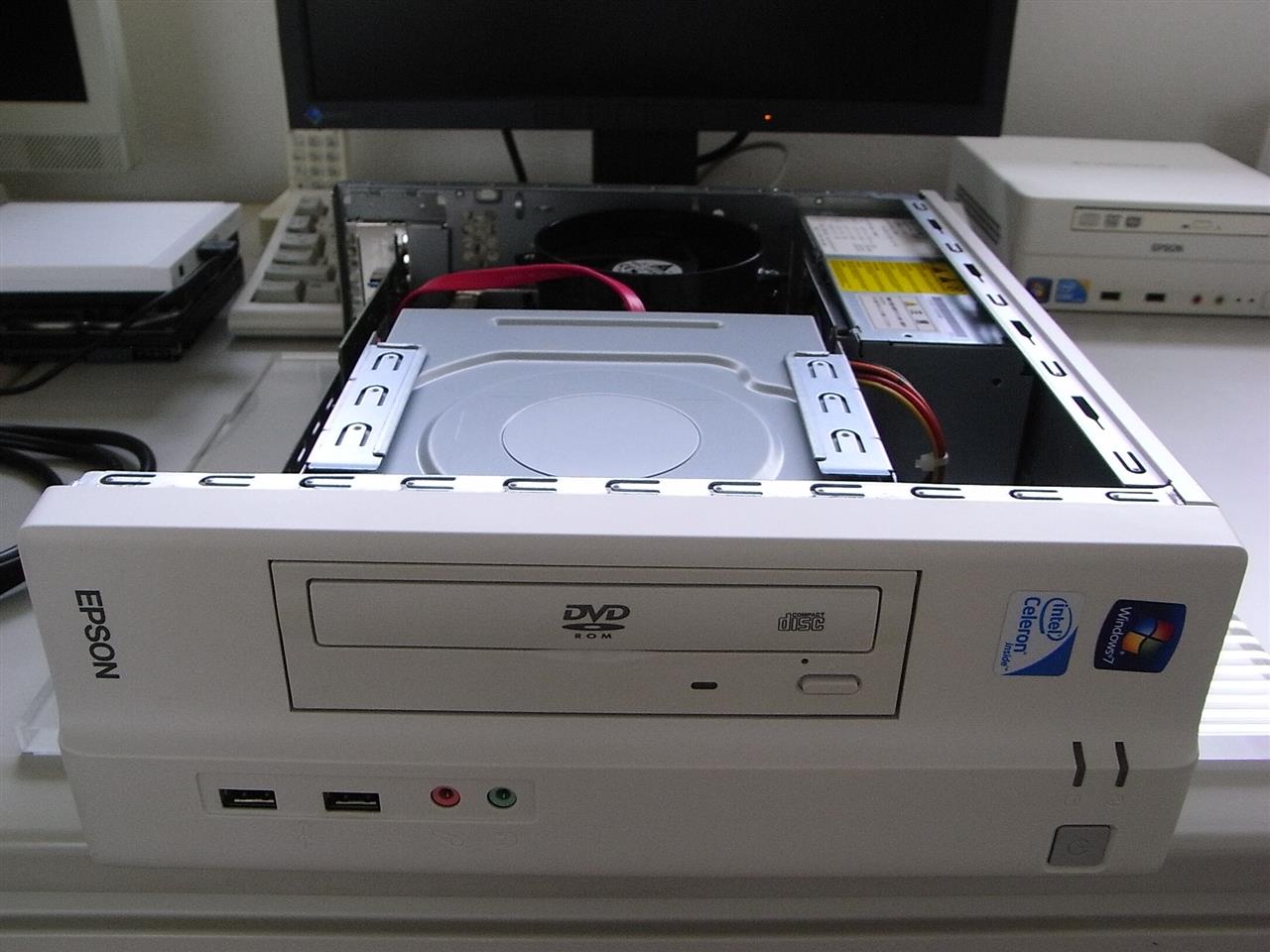

本体カバーを開けます。

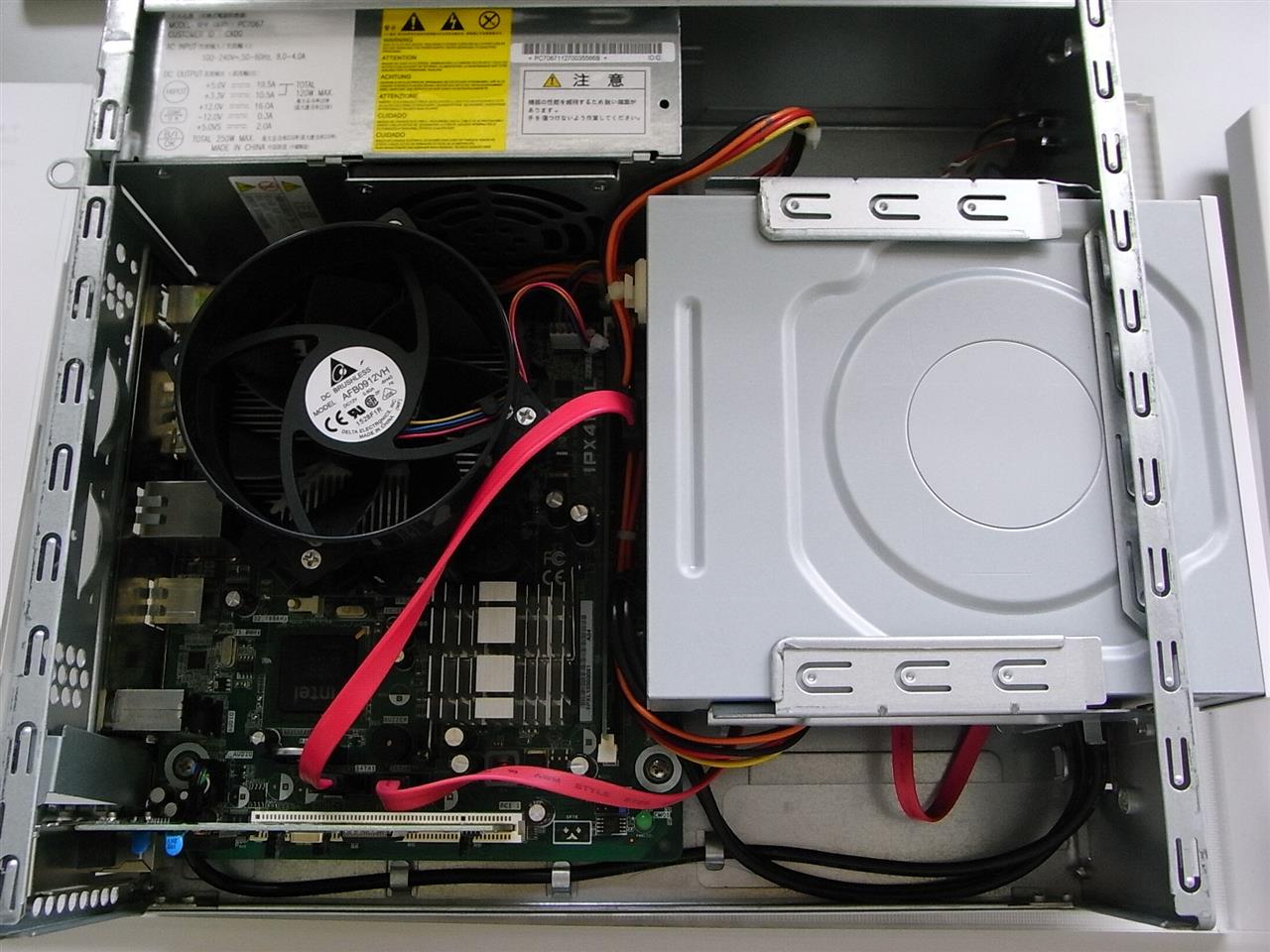

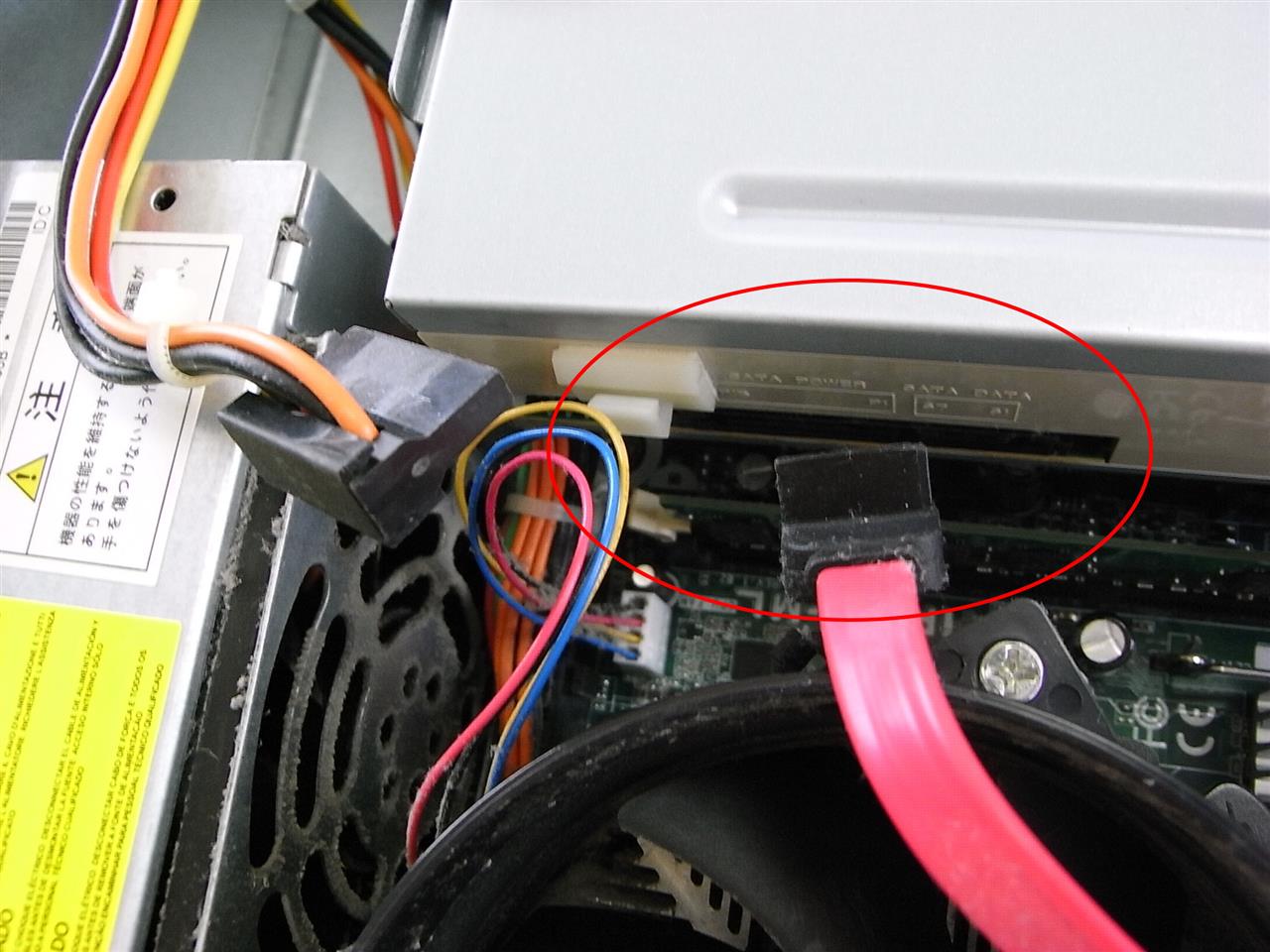

DVDのコネクタを外します。

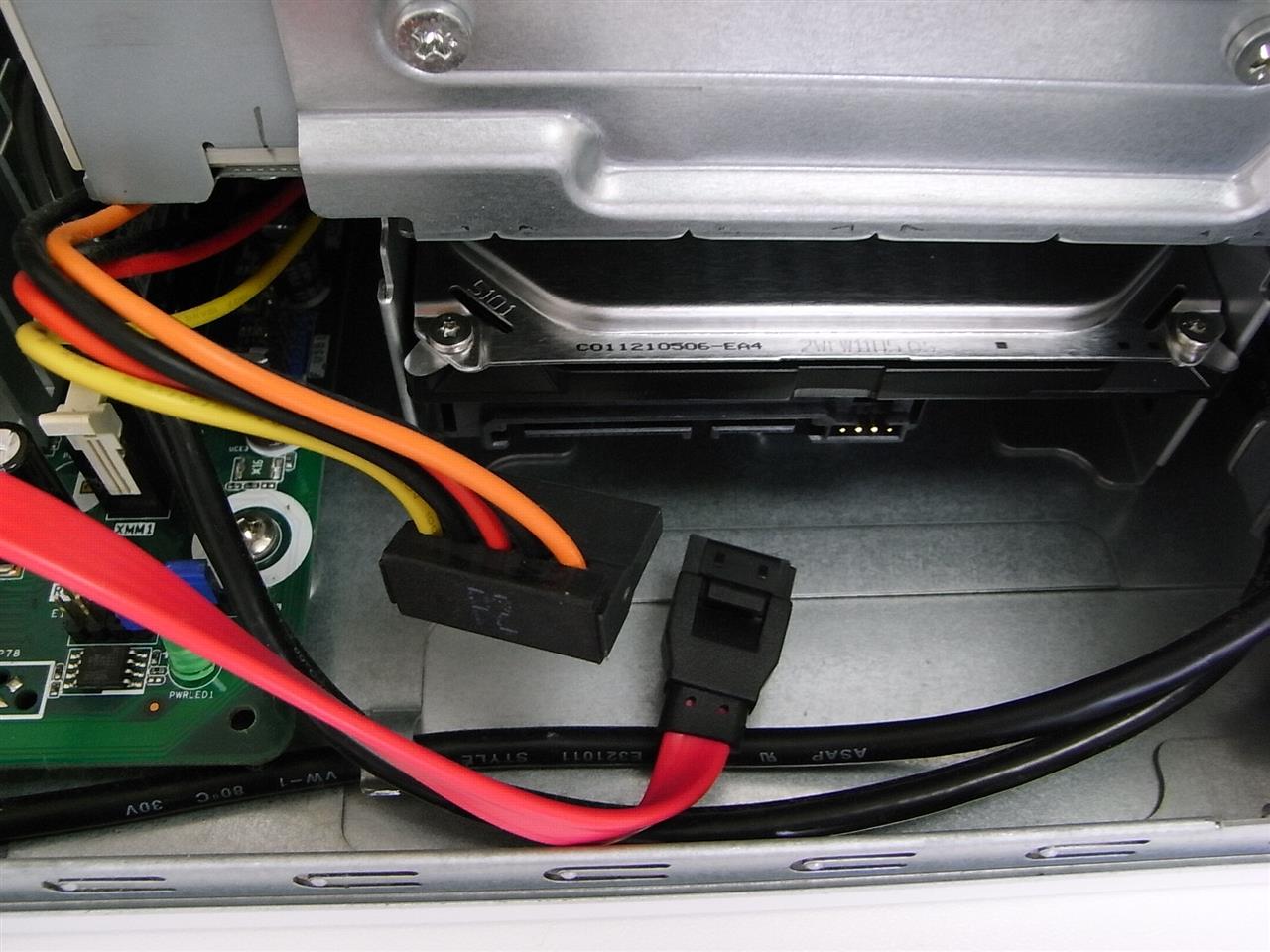

DVDの下にあるＨＤＤのコネクタを外します。

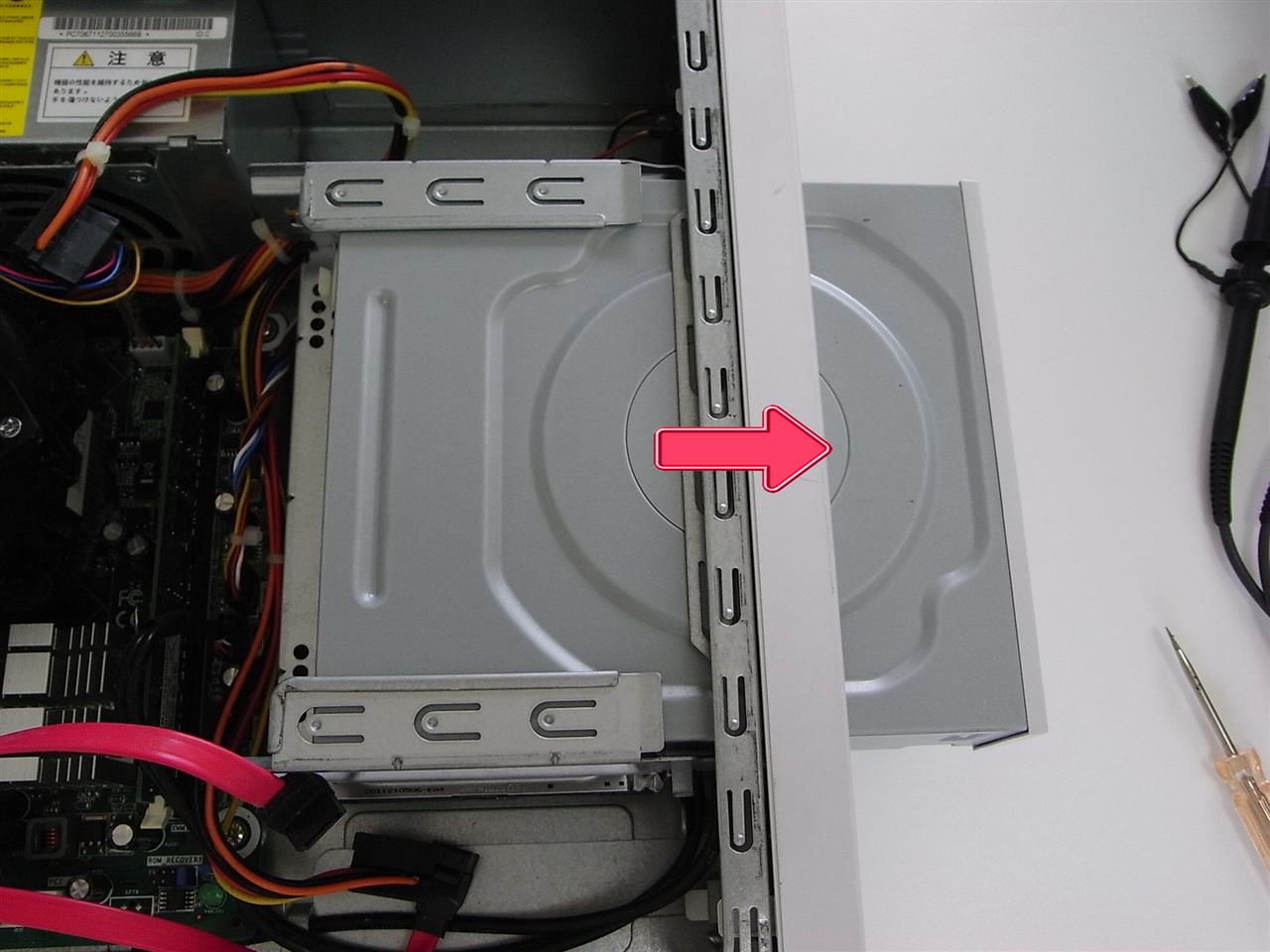

DVDを前に押し出します。

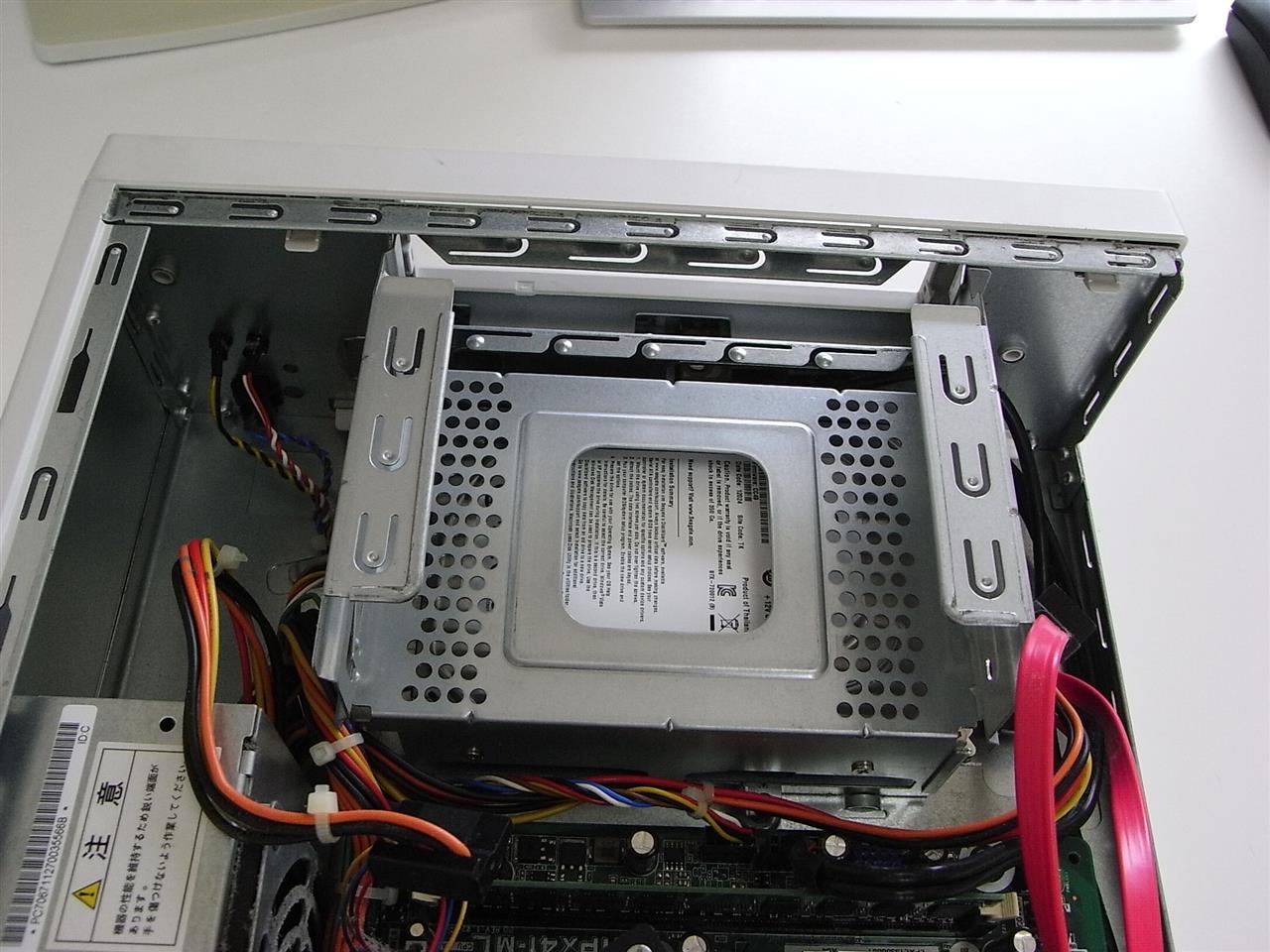

DVDを外しました。

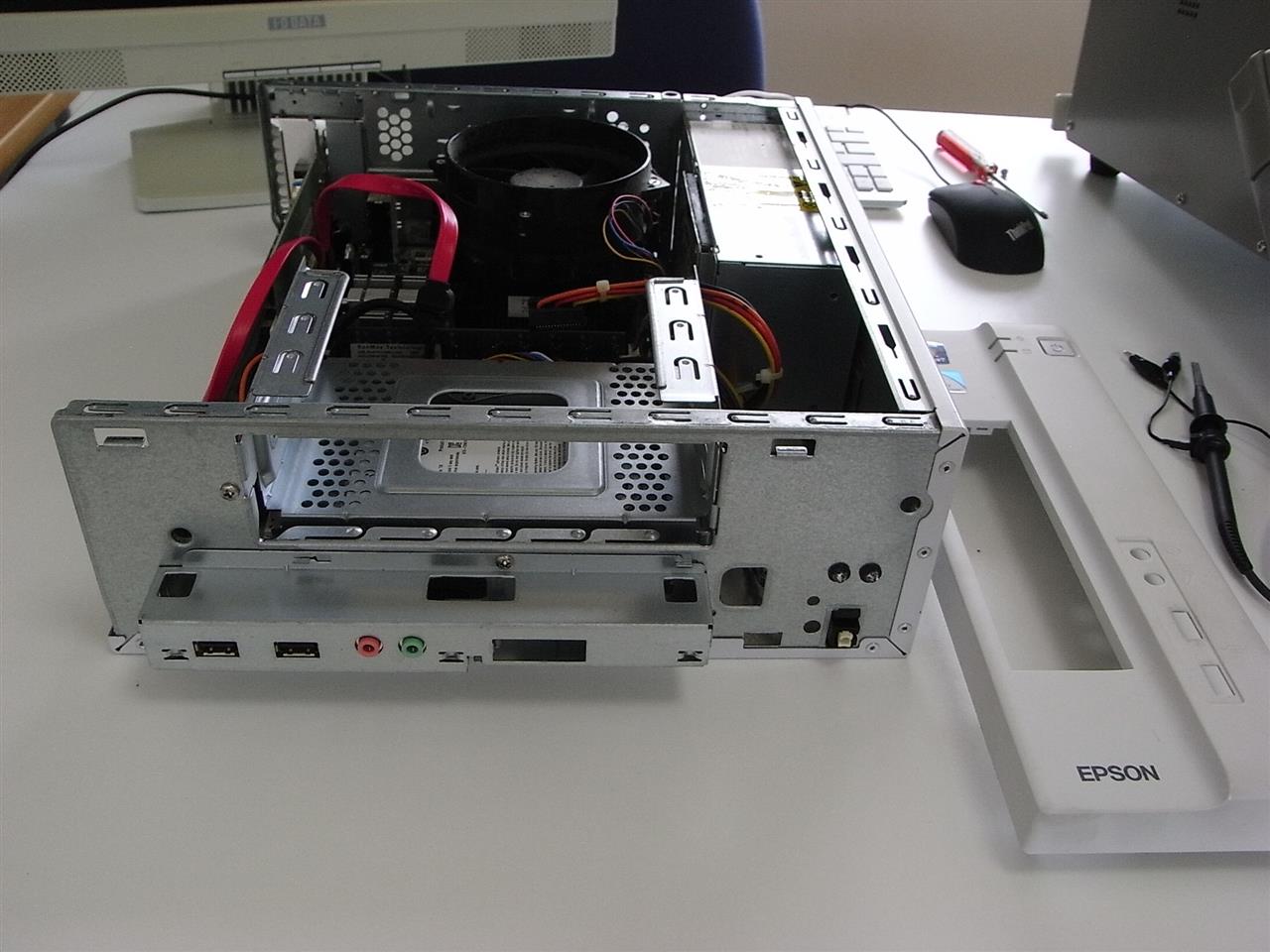

フロント・カバーを外します。

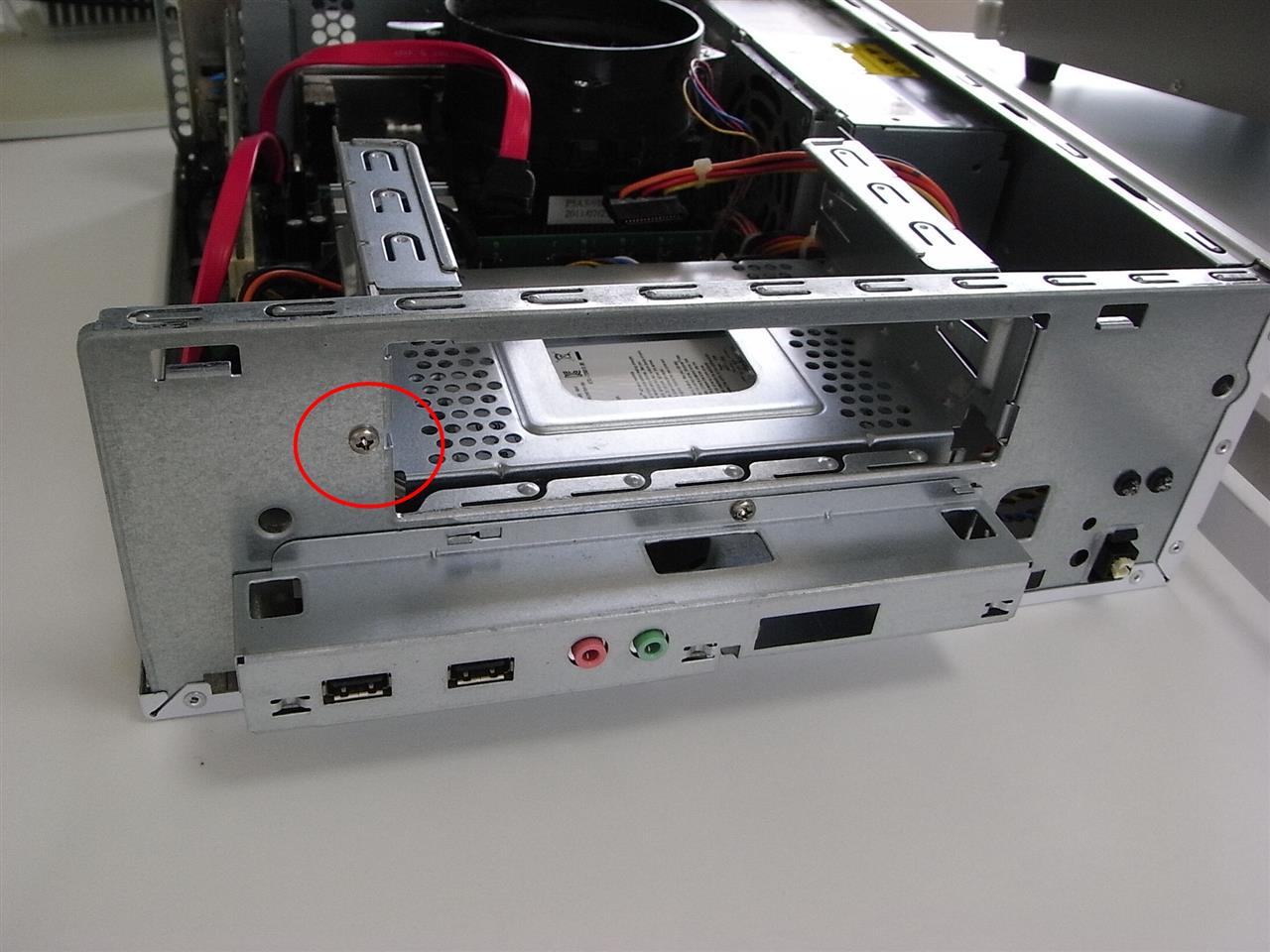

前面のＨＤＤマウンタ留めネジを外します。

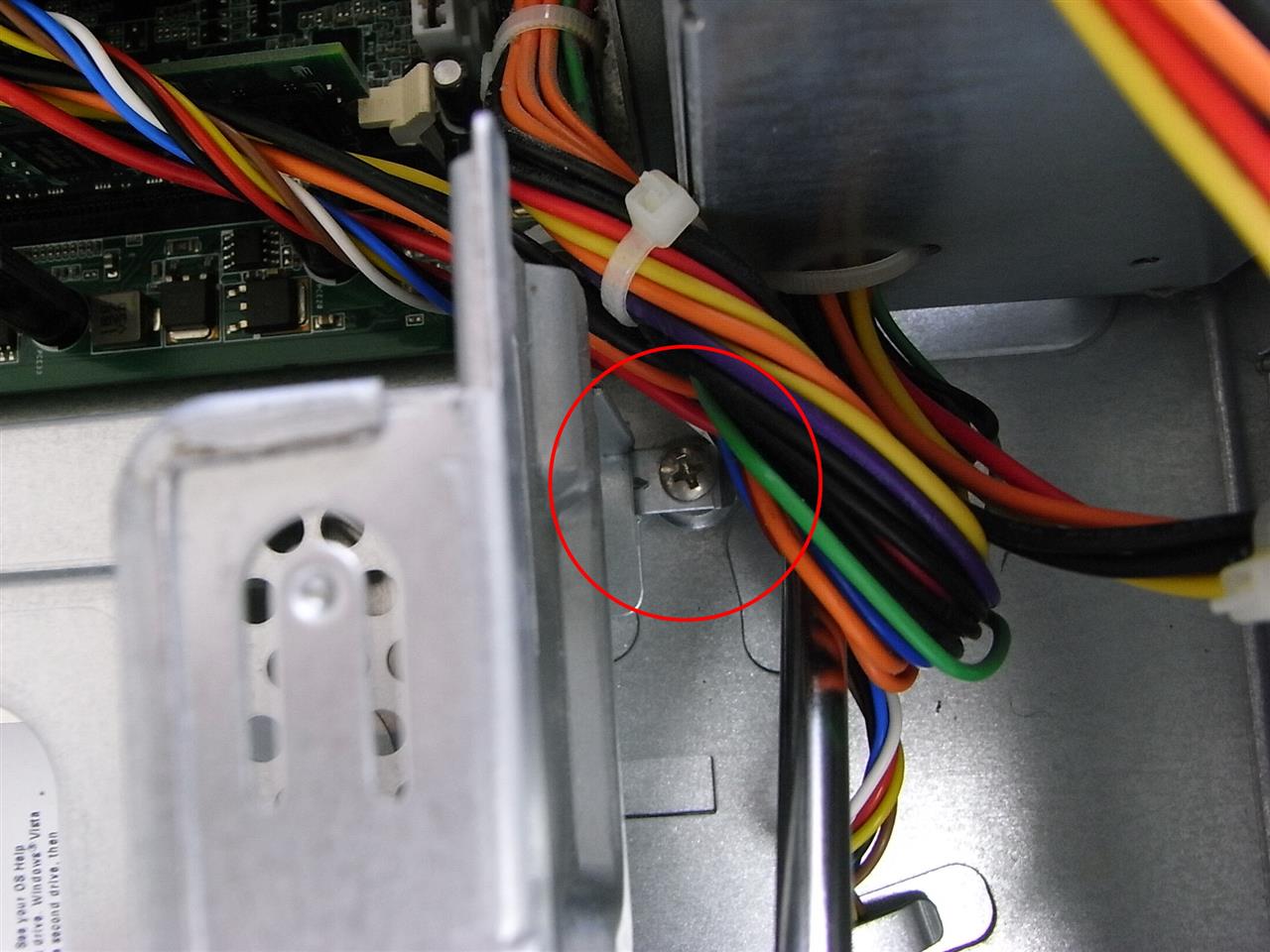

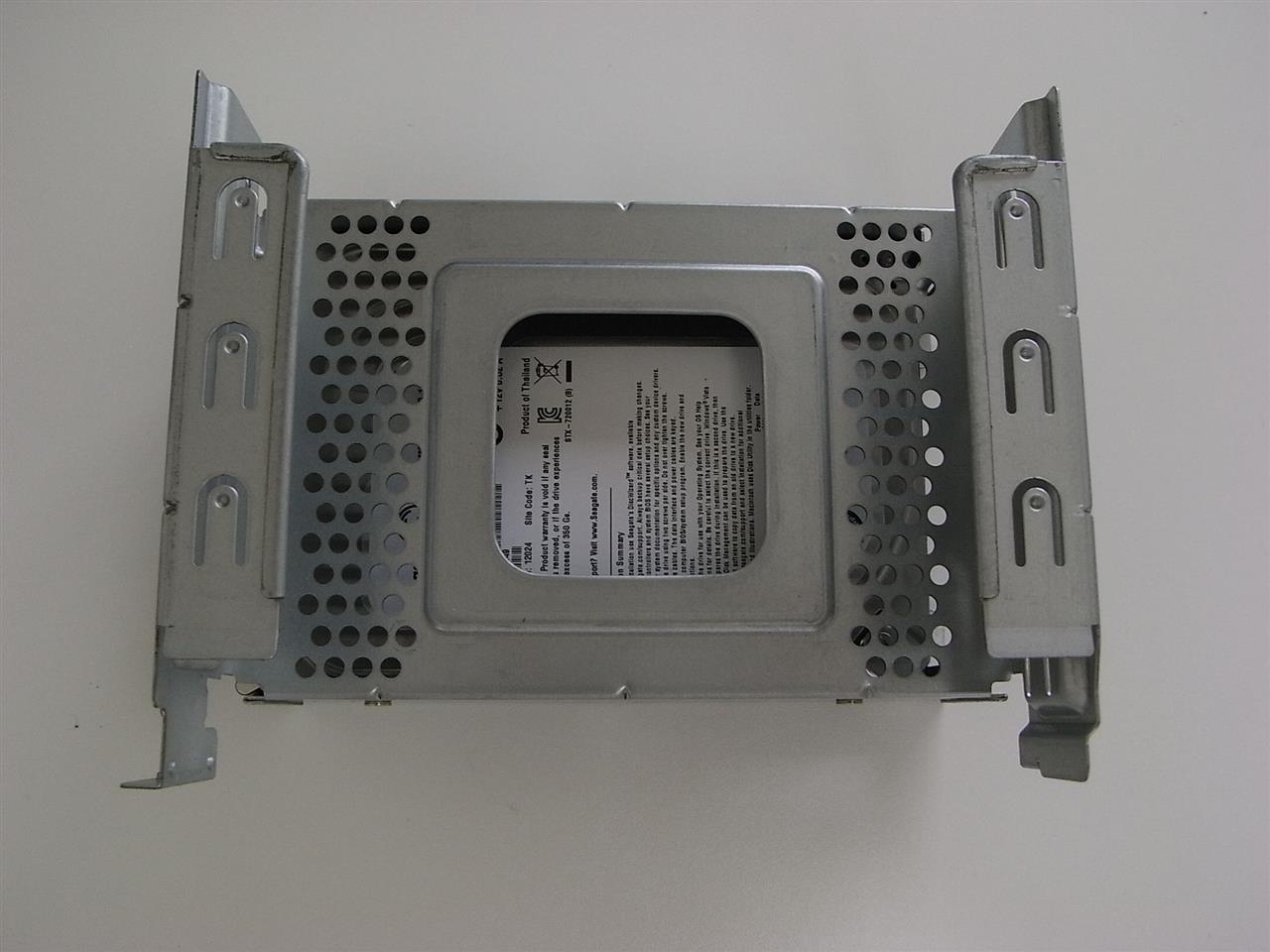

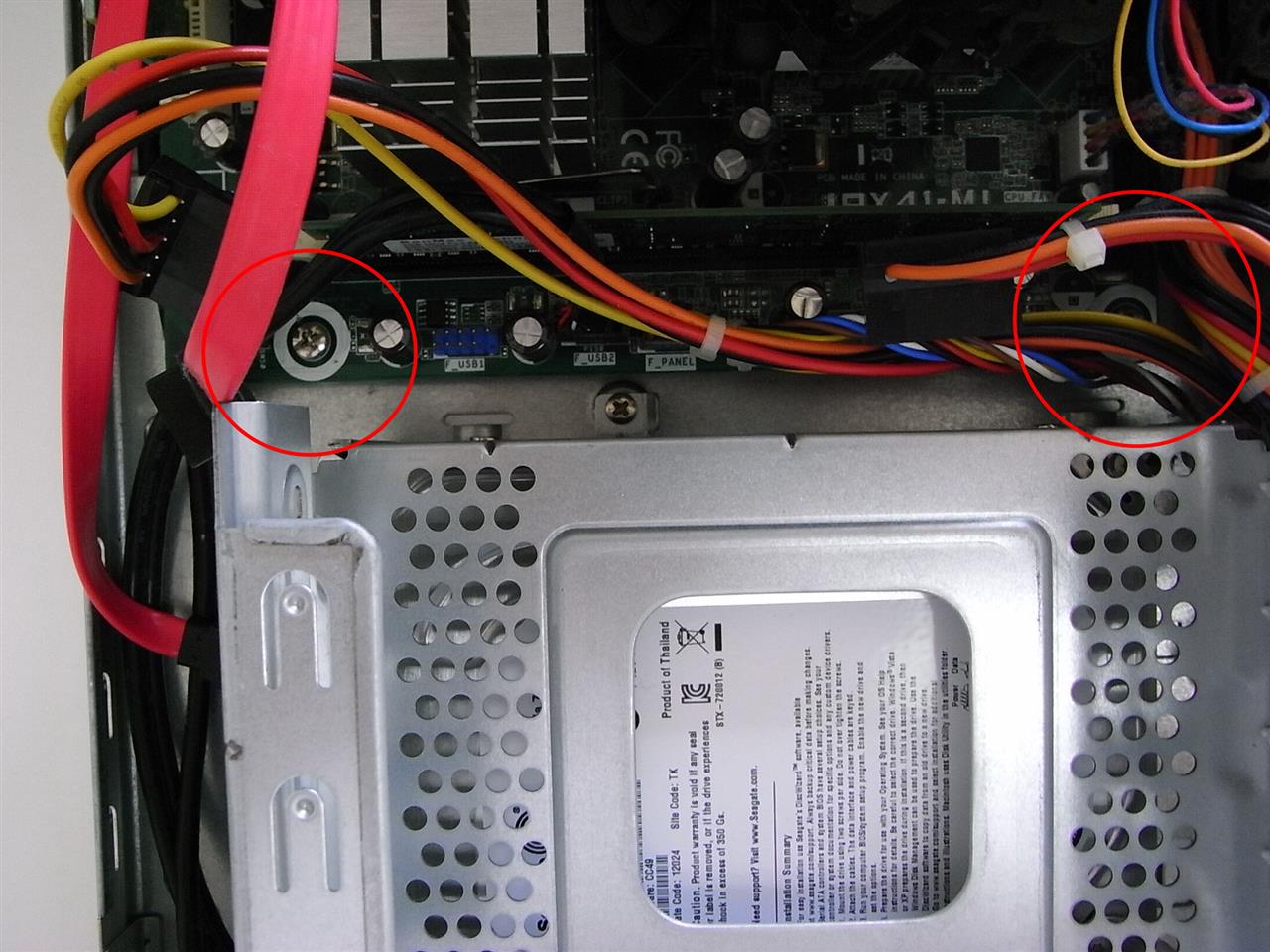

内部のＨＤＤマウンタ留めネジを 3個 外します。

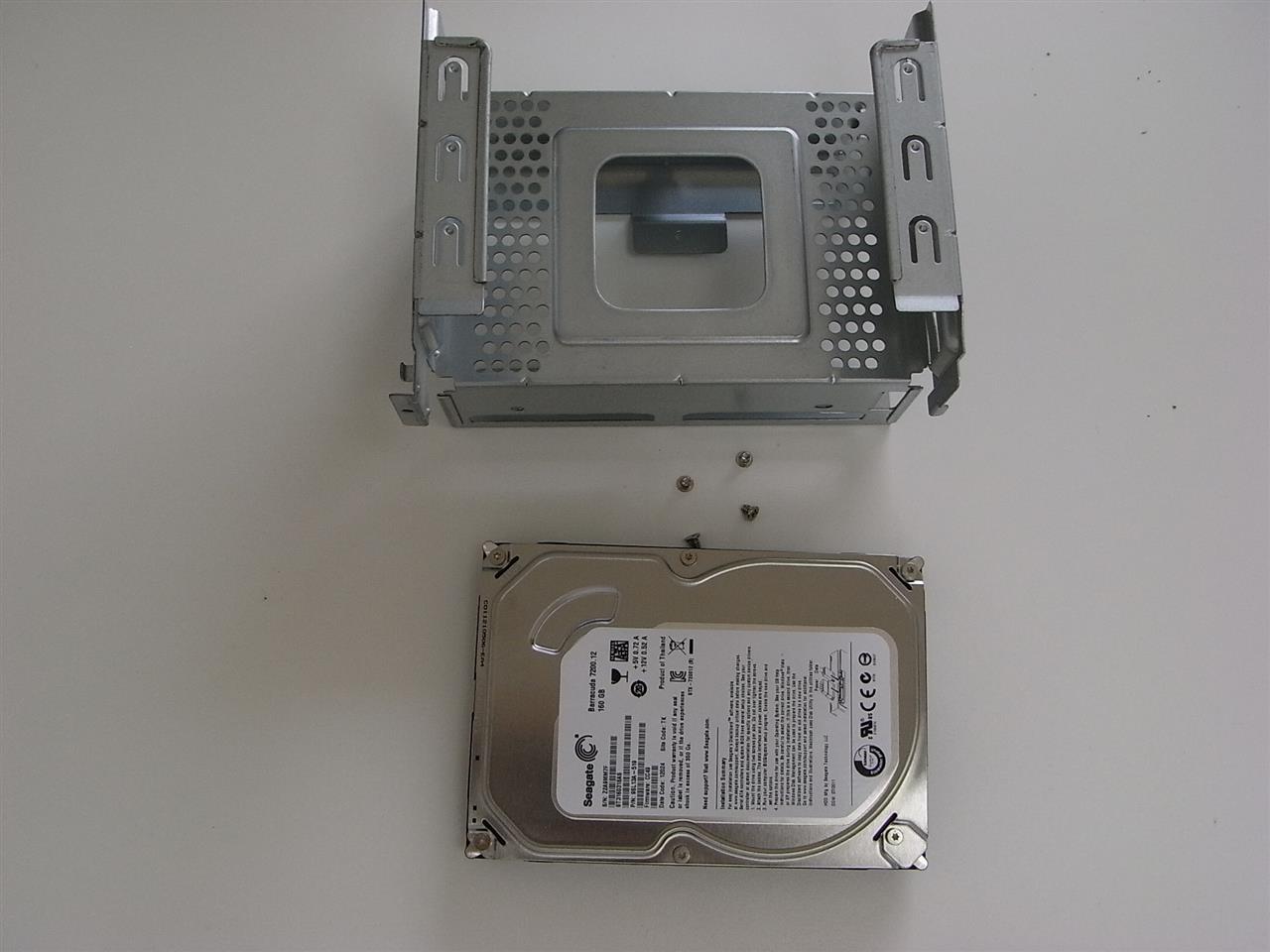

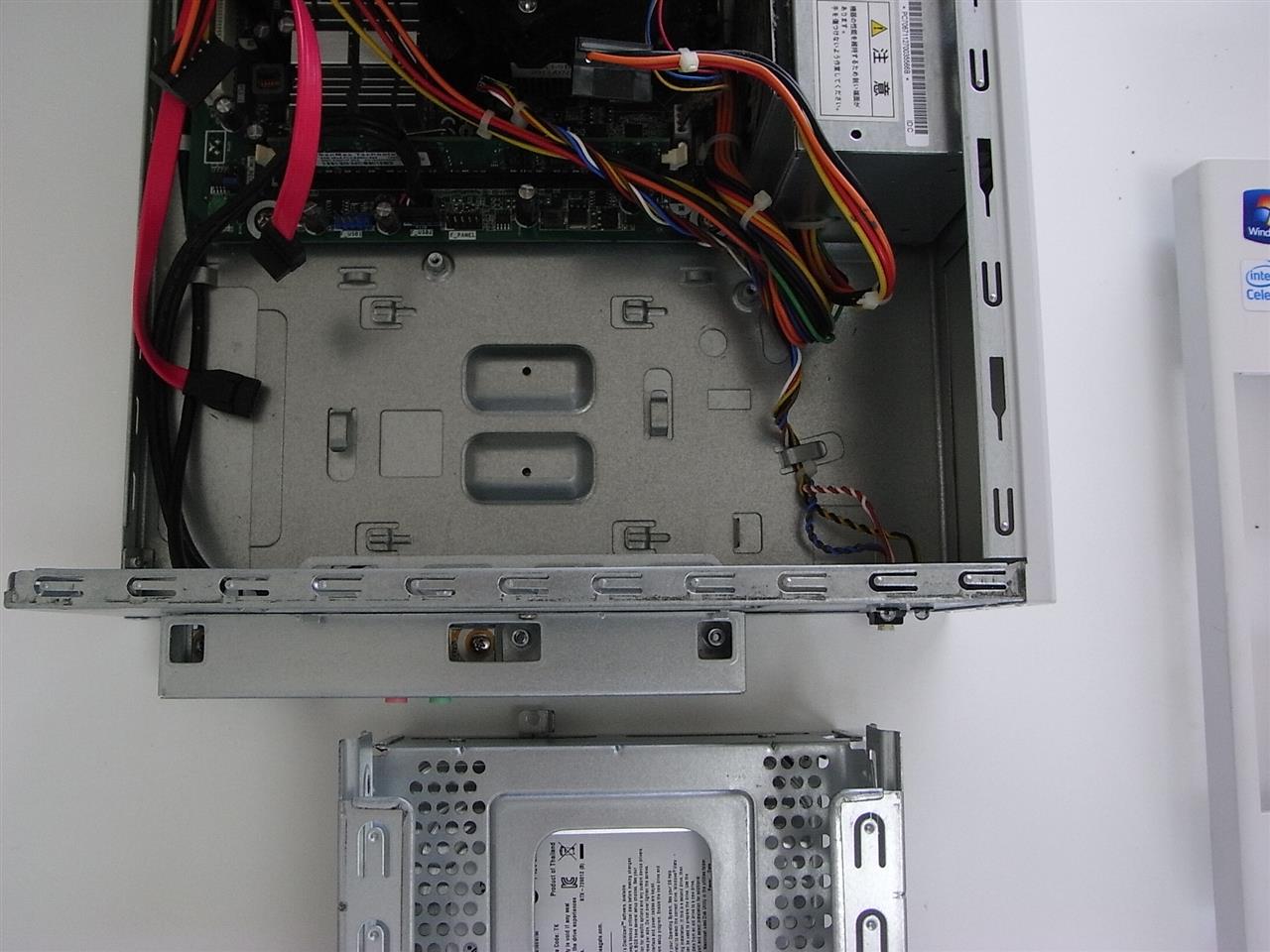

HDDの取り出し

---

HDDをUSBに接続できる機器の利用

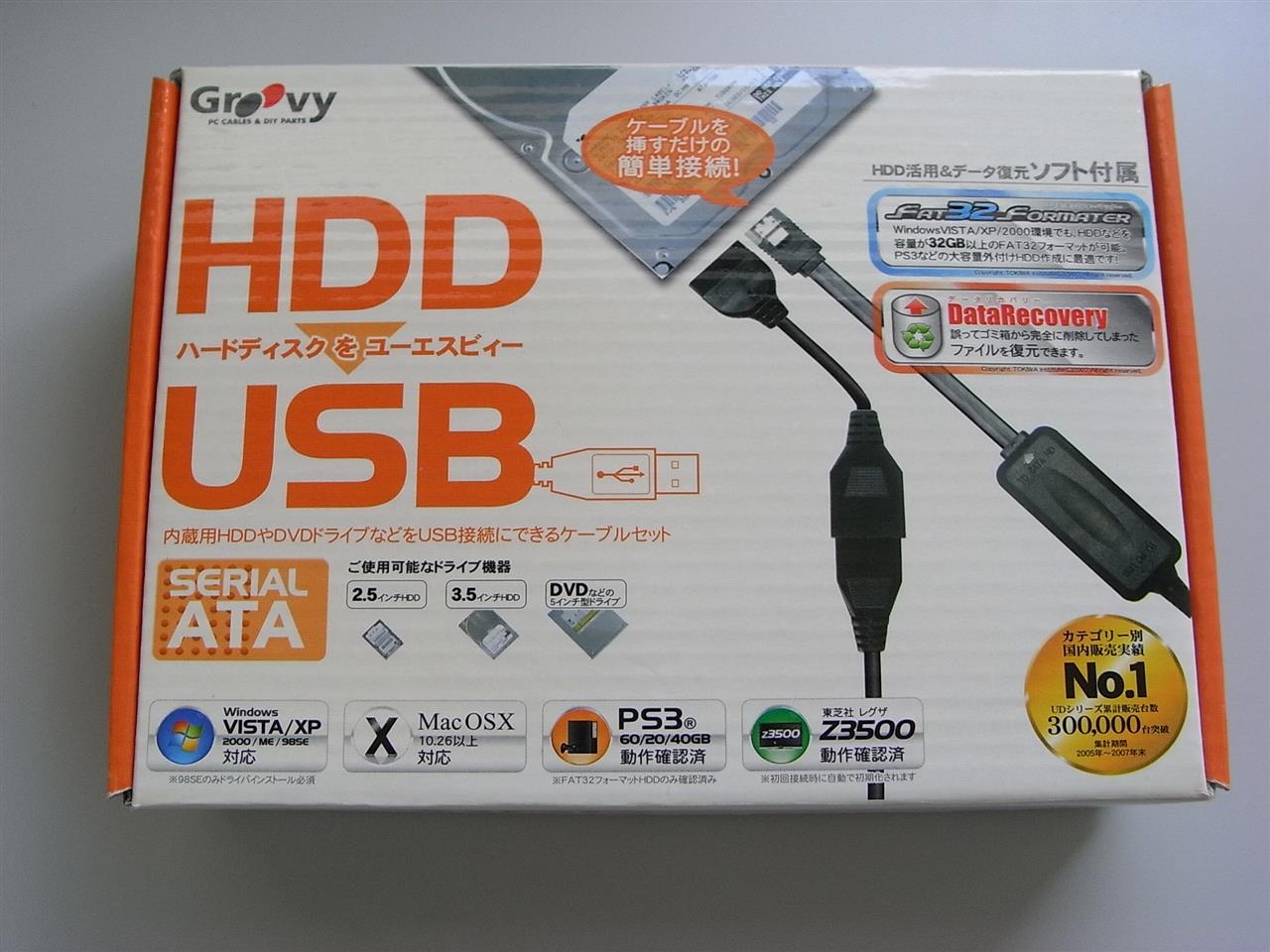

ＨＤＤをＵＳＢに接続できるケーブル

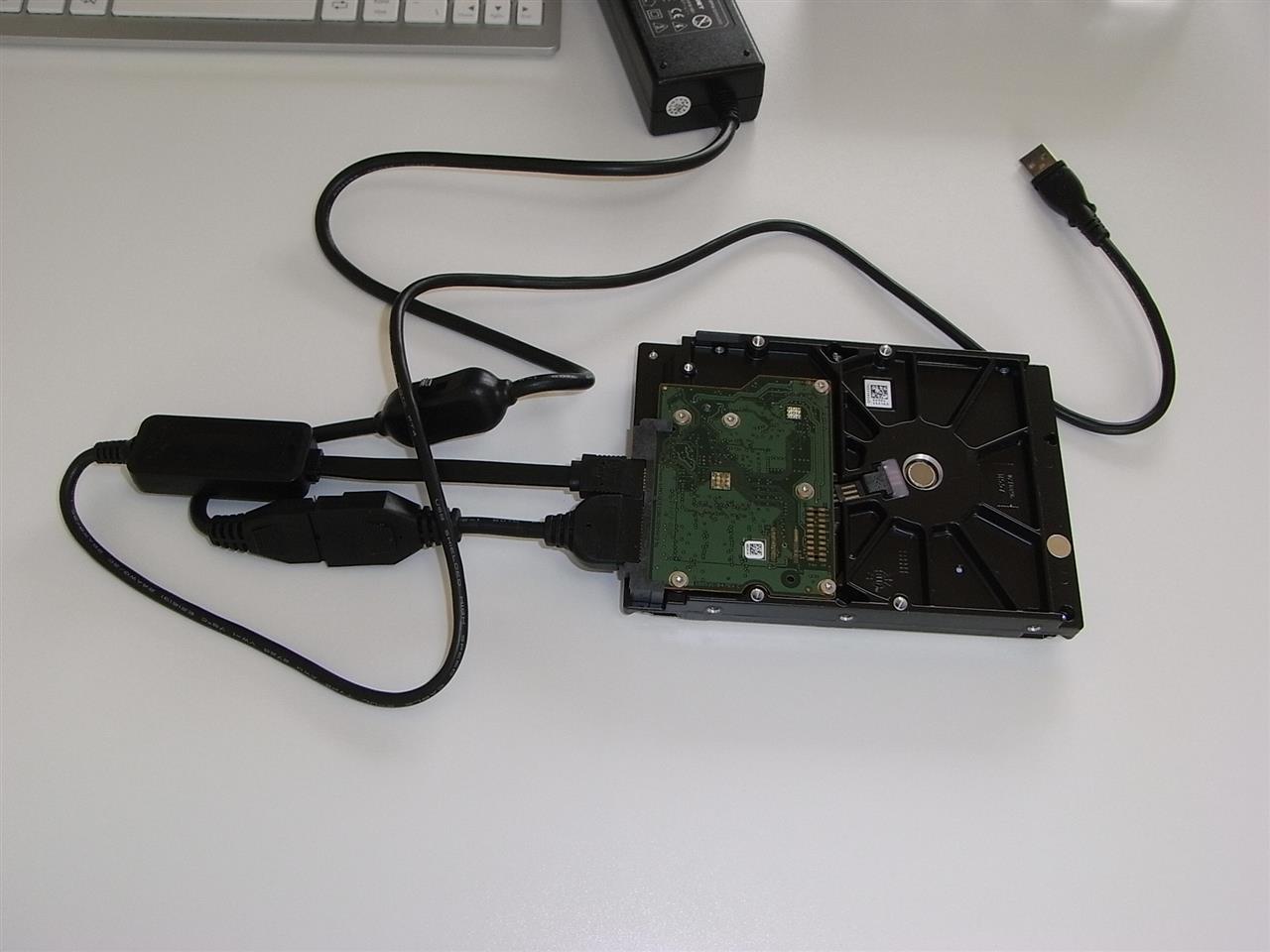

別のＰＣにＨＤＤをＵＳＢ接続し、データを取り出します。

---

マザーボード・電源ユニットを外し、PC内部を全てクリーニング


特にファン周りを、きれいにしました。













ＳＳＤに換装し、新規にWindows 10をインストールしました。

---

HDDの内部


HDDは精密機器なので、一度開けて組み直しても無理です。
（ヘッド交換・ディスク本体の交換等NG）

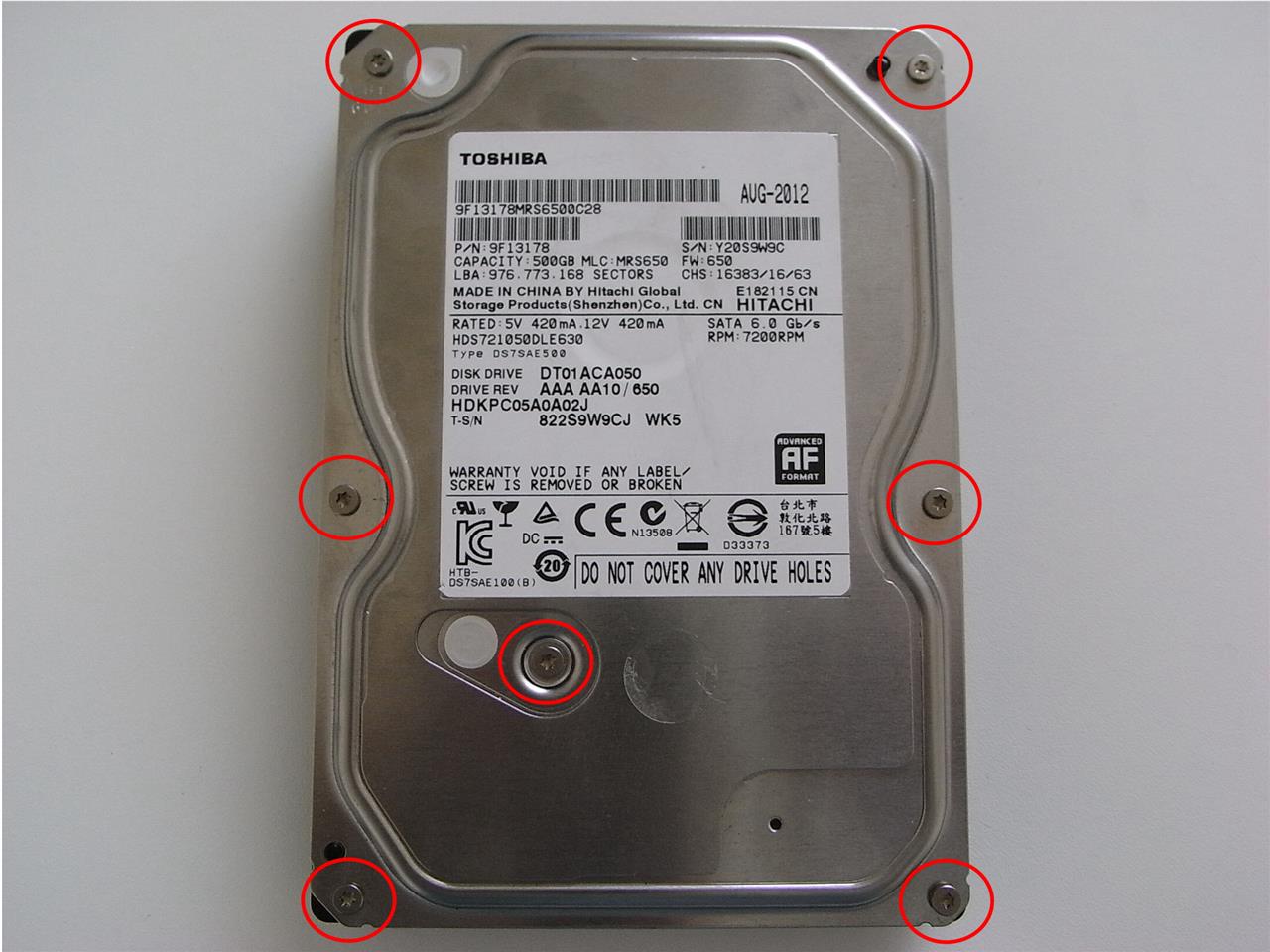

カバーをトルクスネジ(T8) で外します。

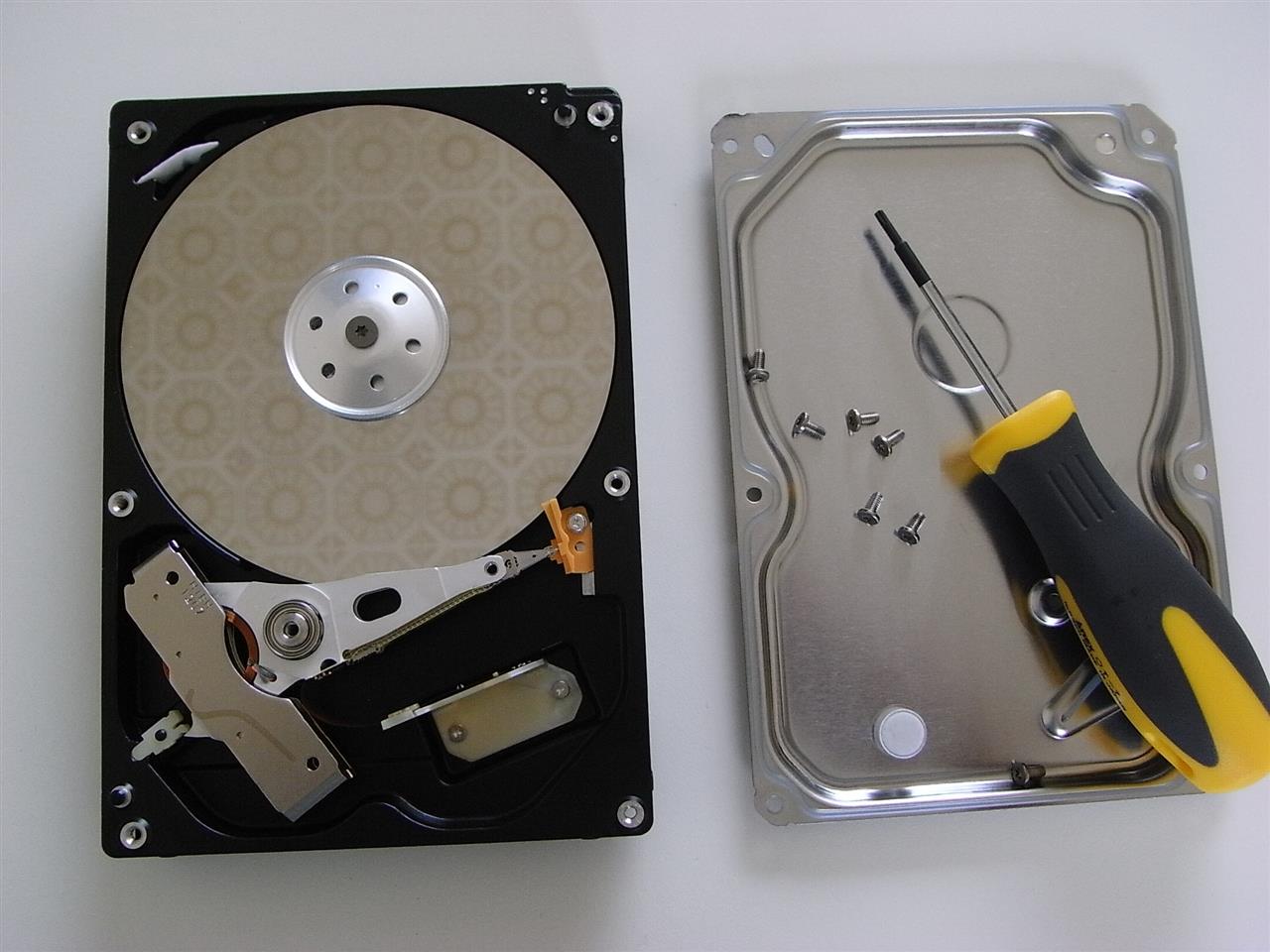

カバーを開けた状態

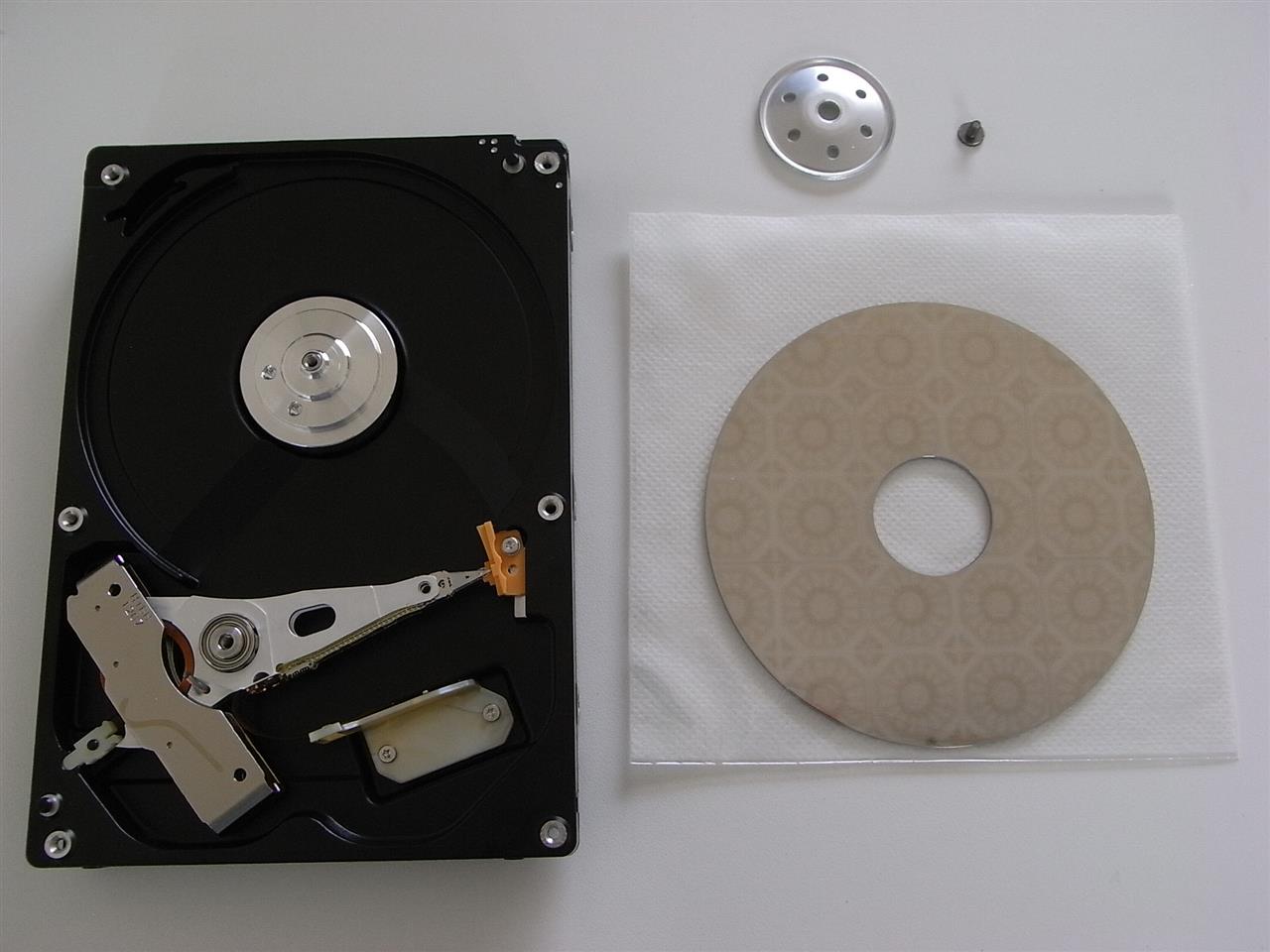

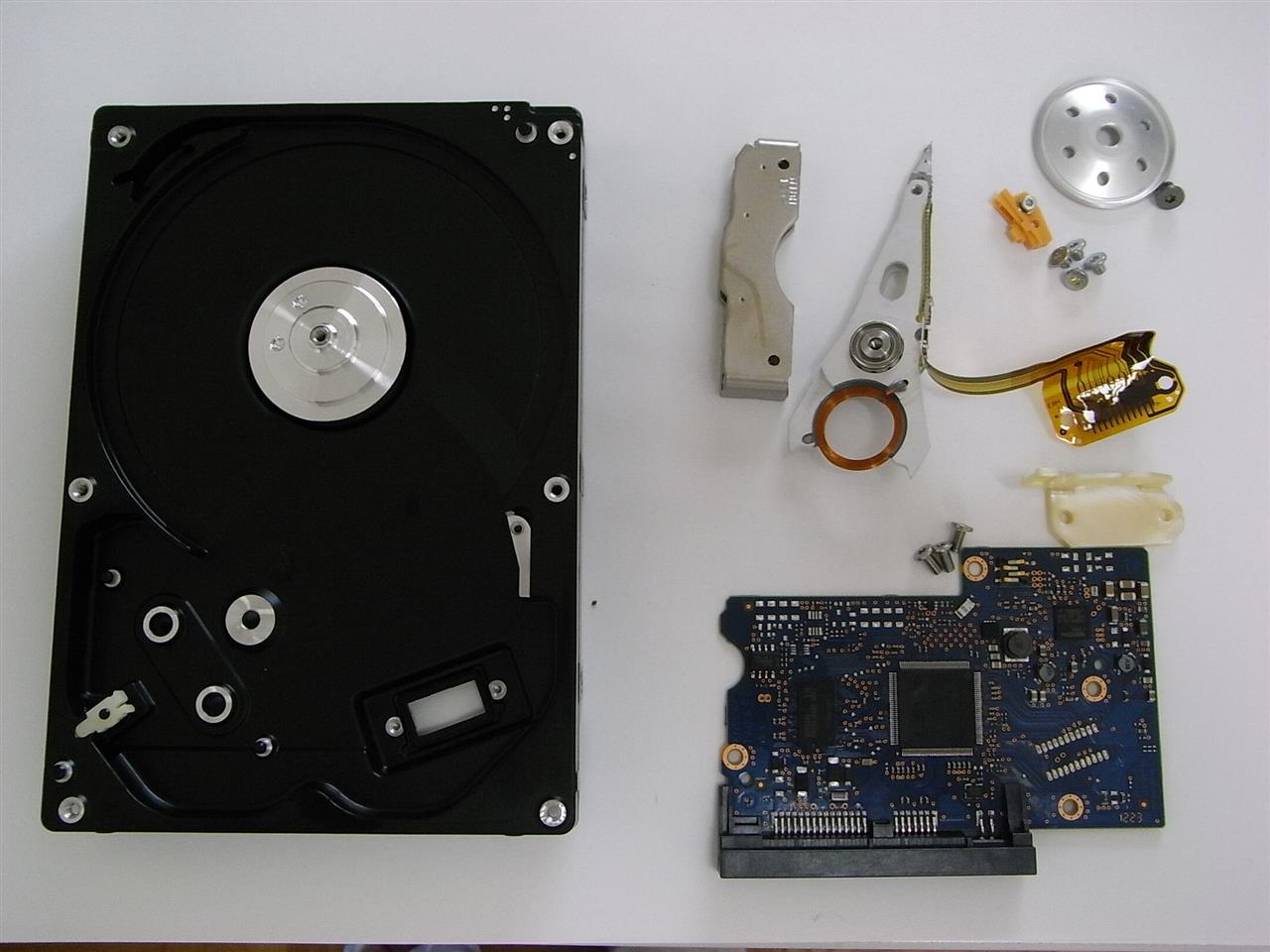

ディスクを取り出し
