CGS（紋紙）　ジャガード・ラッセル・トリコットの編集

紋紙（CGS）　　　　ジャガード・ラッセル・トリコットの編集

ジャガード織機は、紋紙（もんがみ）を読んで布を織ります。

紋紙（もんがみ）に穴が開いており、この情報から柄が出てきます。

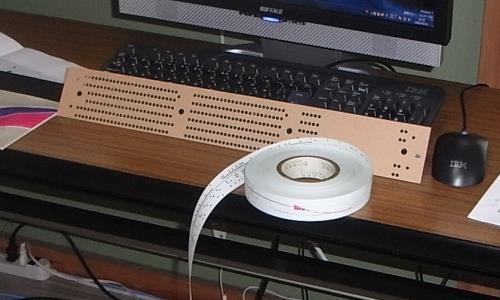

紋紙（もんがみ）・・・　細長いボール紙状のものを繋いだもの

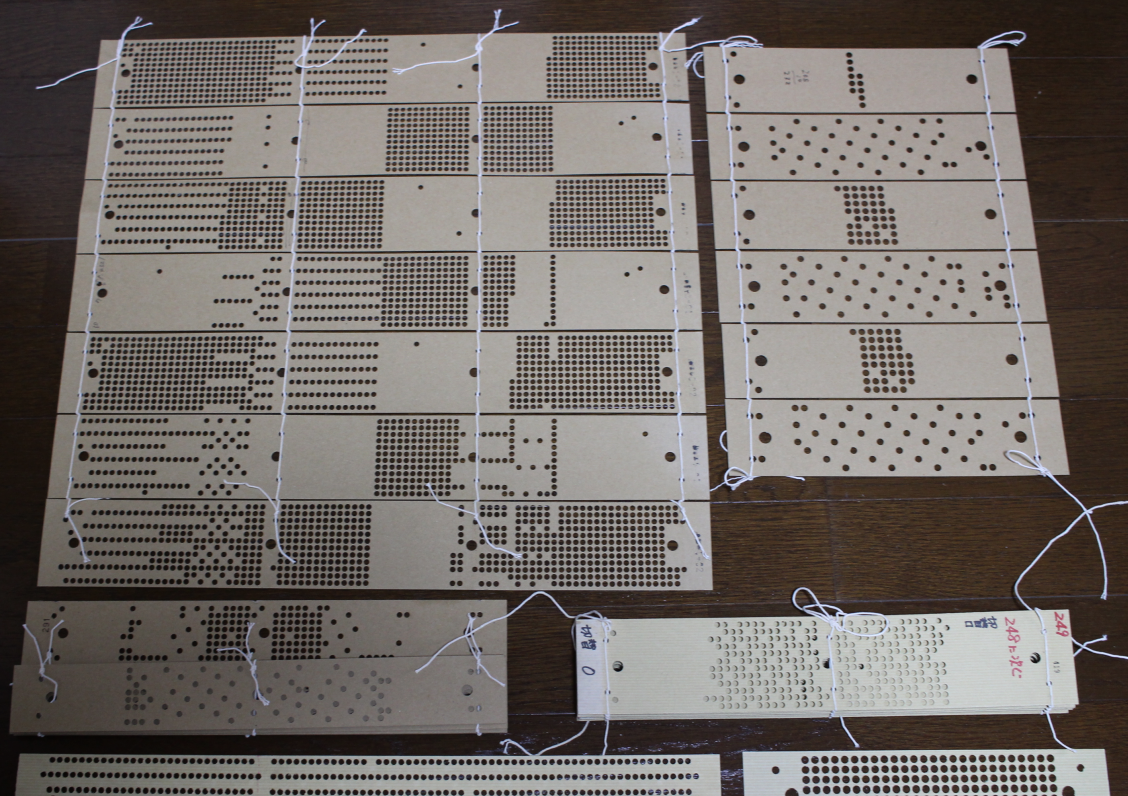

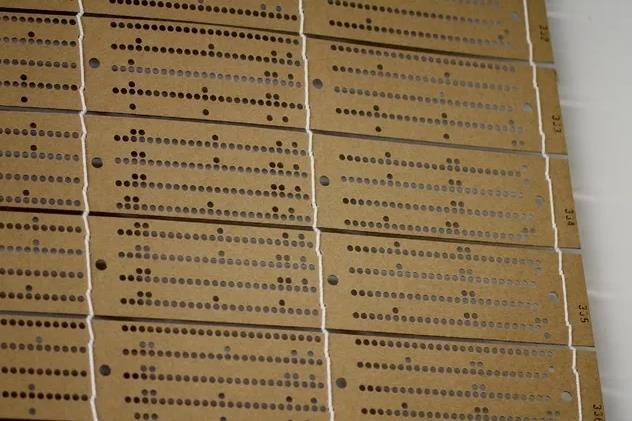

写真の細長い物が、紋紙の１枚

当初、紋紙作成データは、紙テープでした。
その後フロッピーになりましたが、メーカー毎にバラバラなので
西陣織工業組合と京都染織試験場がFDフォーマットを規格化

当時標準のIBM 8インチ・フロッピーをベースに設計されました。
フロッピーは専用のフォーマットで、ＣＧＳフロッピーと呼ばれています。
( CGS: コンピューター・グラフィック・システム )

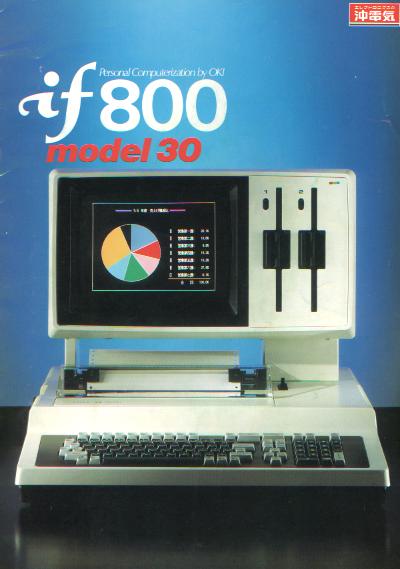

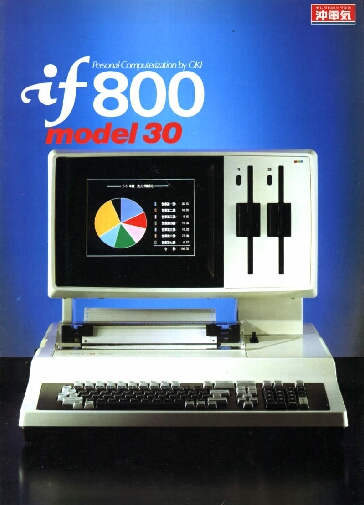

初期の紋紙編集システム用PC　・・・　　　沖電気　if800　( if: 意味 interface )

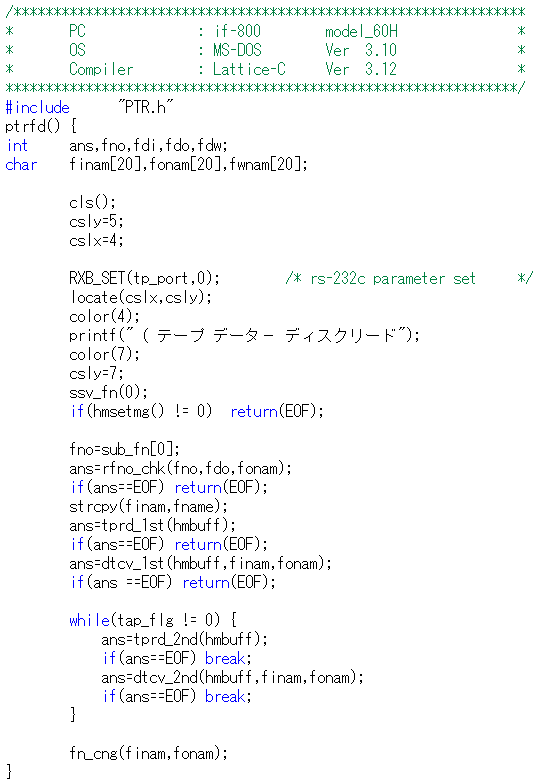

紙テープの読込みプログラム　・・・　　Lattice C 　＋ PTR .ASM (RS-232C)

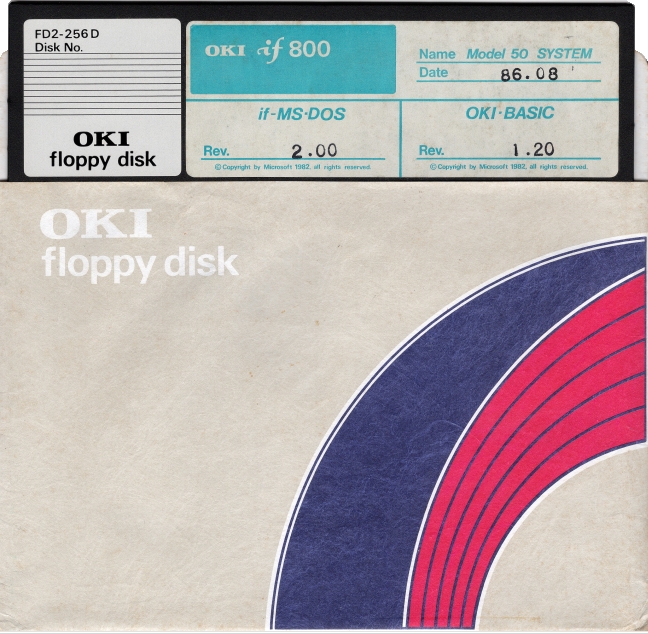

if800のシステムディスク

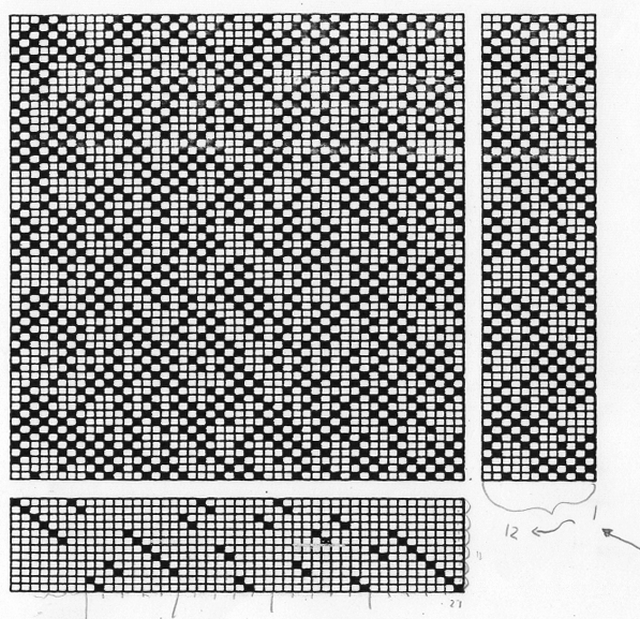

梨地デザインの設計

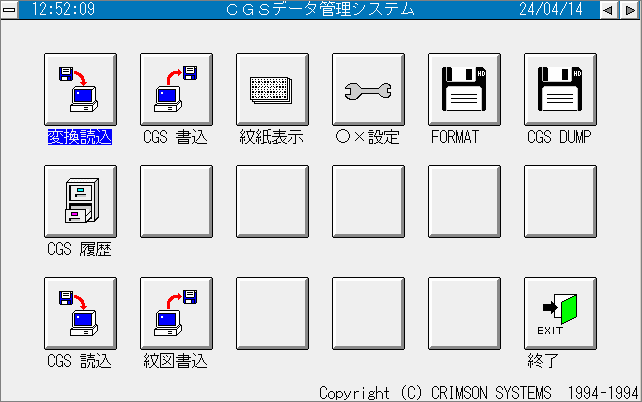

　【 CGSフォーマット】

紋紙データ

8インチ　→　５インチ　→　3.5インチ・フロッピーへ
現在は、CGSフロッピー →　電子ジャガード式になりました。

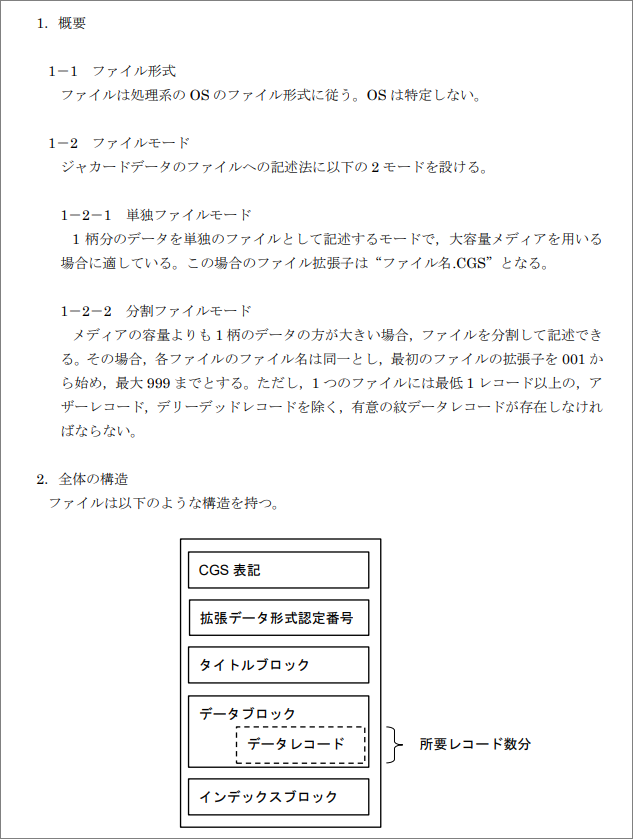

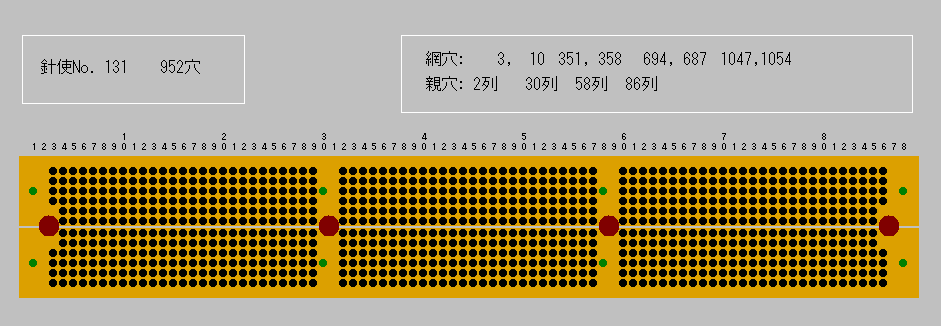

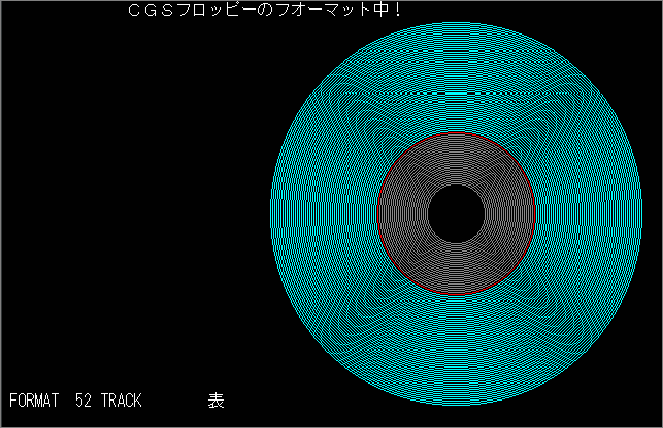

CGSフォーマット

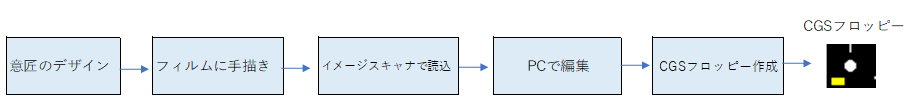

紋意匠のデザイン

専用のフィルムに模様を描き、イメージ・スキャナで読み取ります。
その後、PCで加工します。

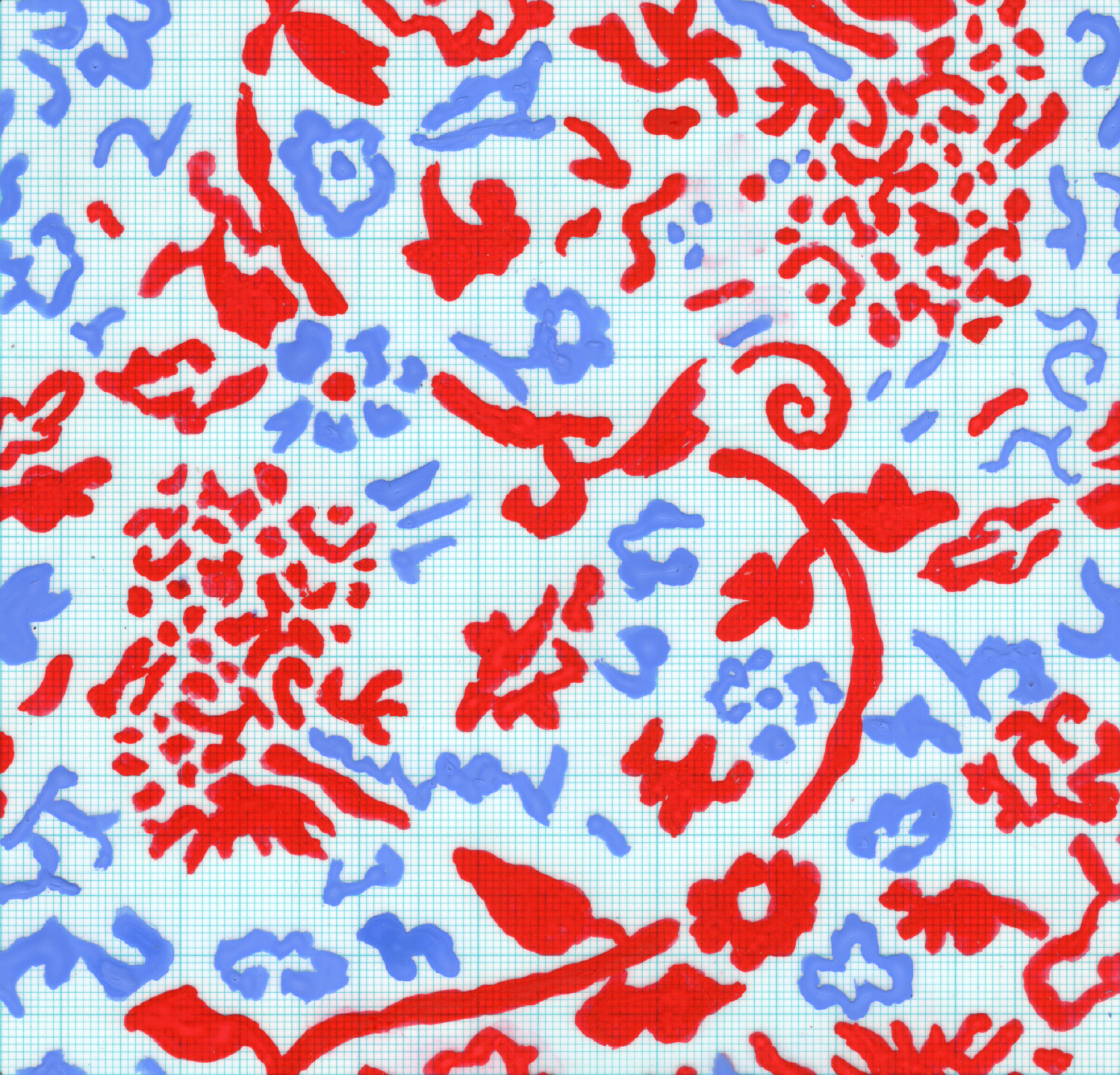

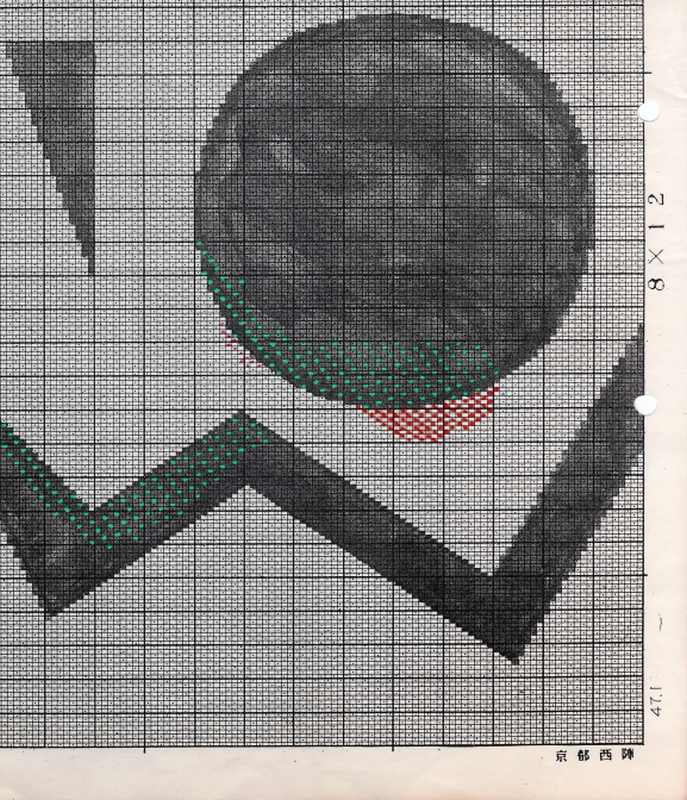

デザイン原画

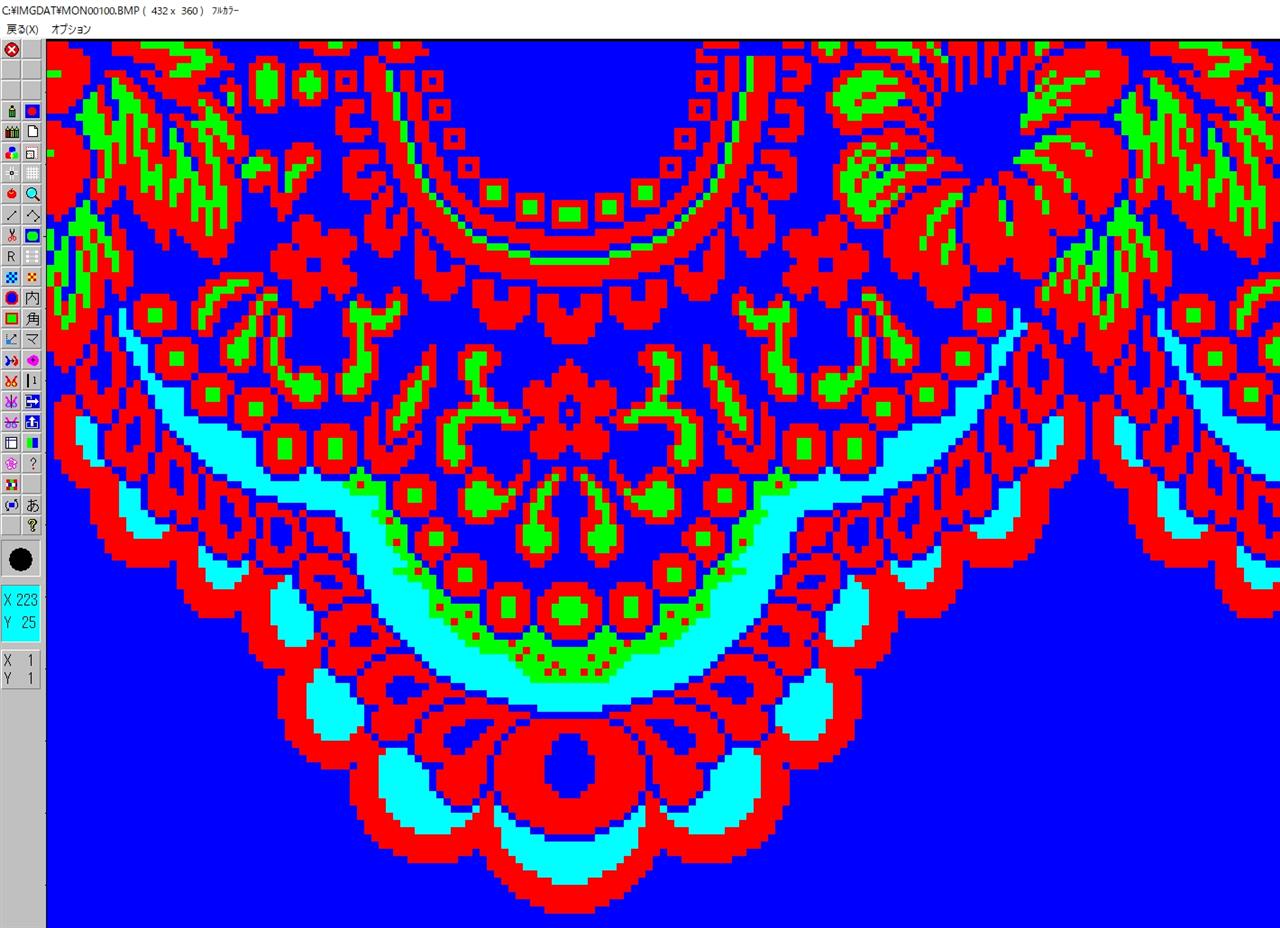

PCでデザインの編集

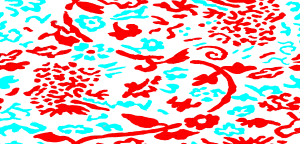

PCで加工後のデザイン

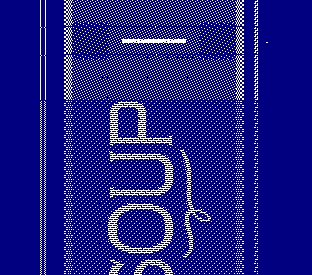

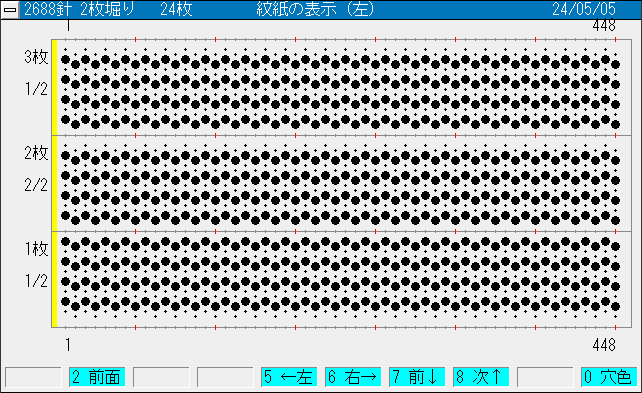

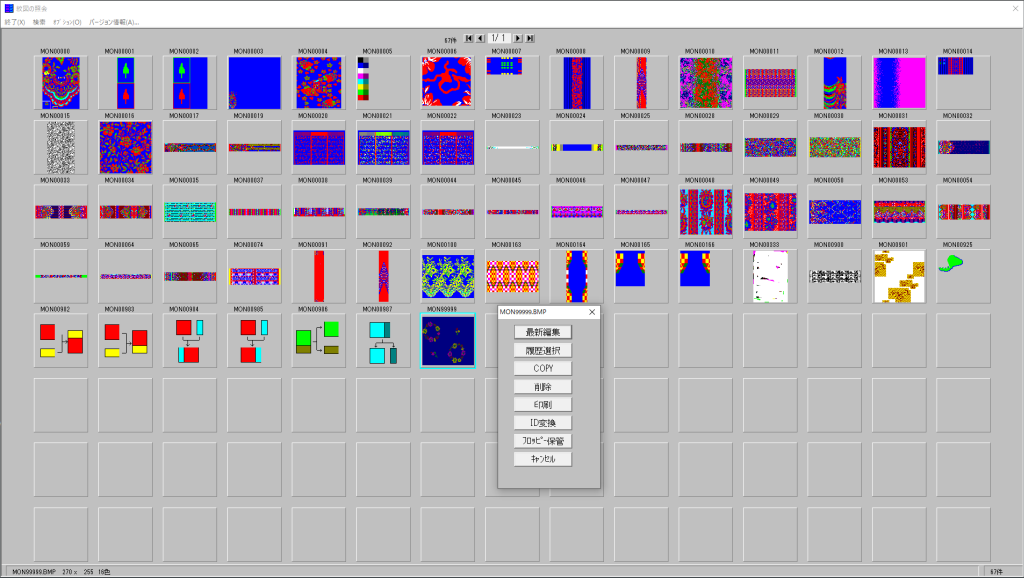

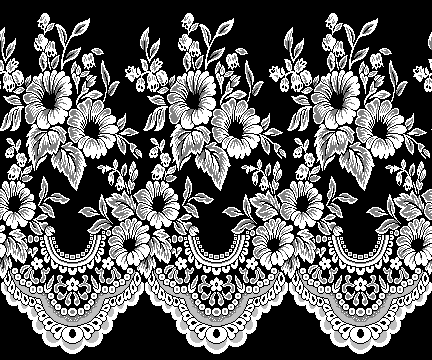

紋紙画像サンプル

色は筬の動作・糸の太さ等です。　→　デザインしやすいように配色します。

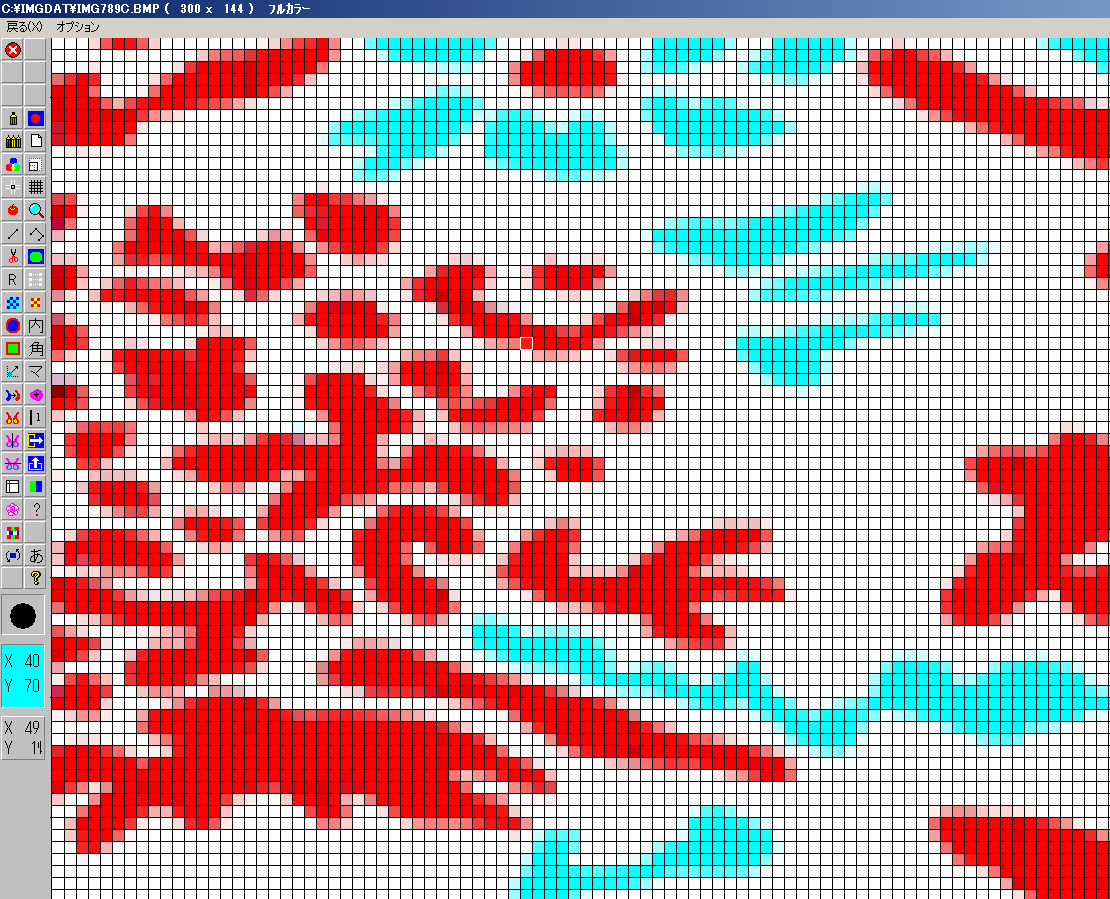

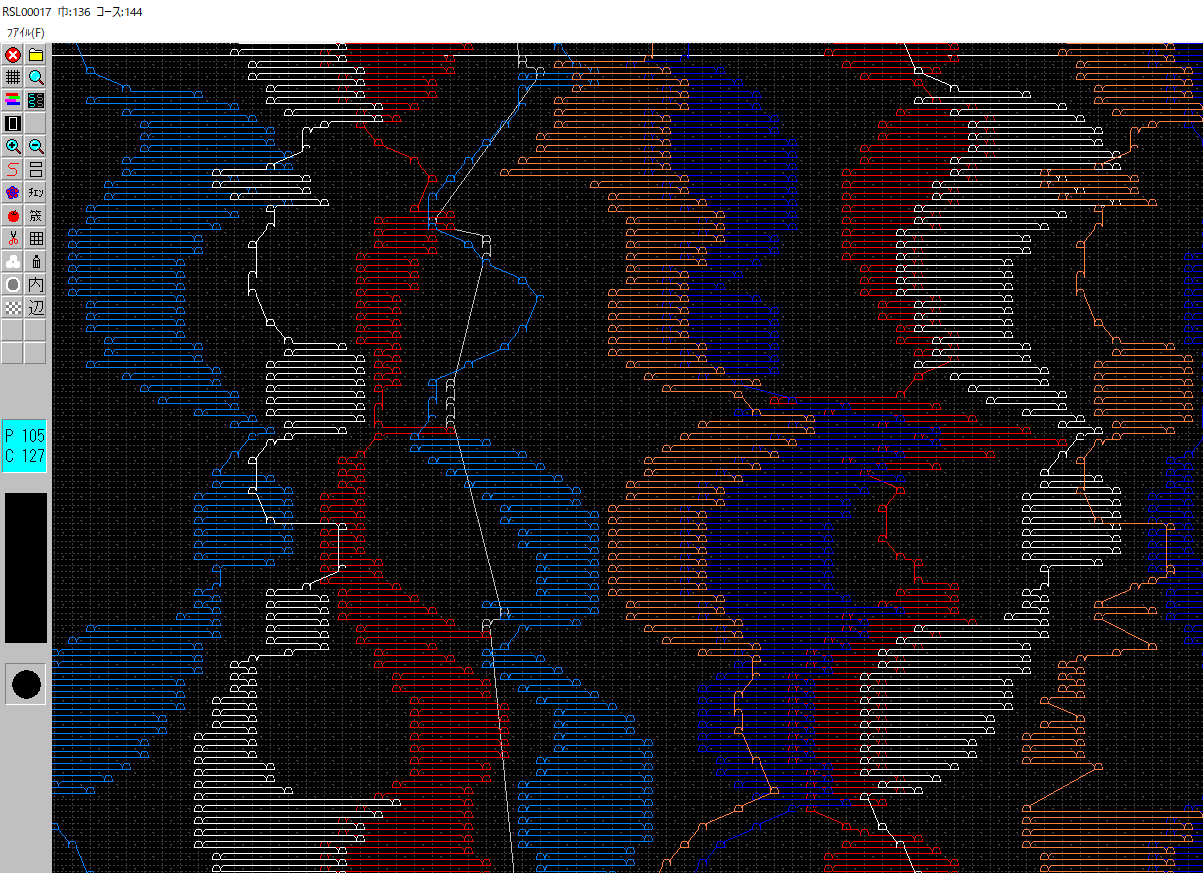

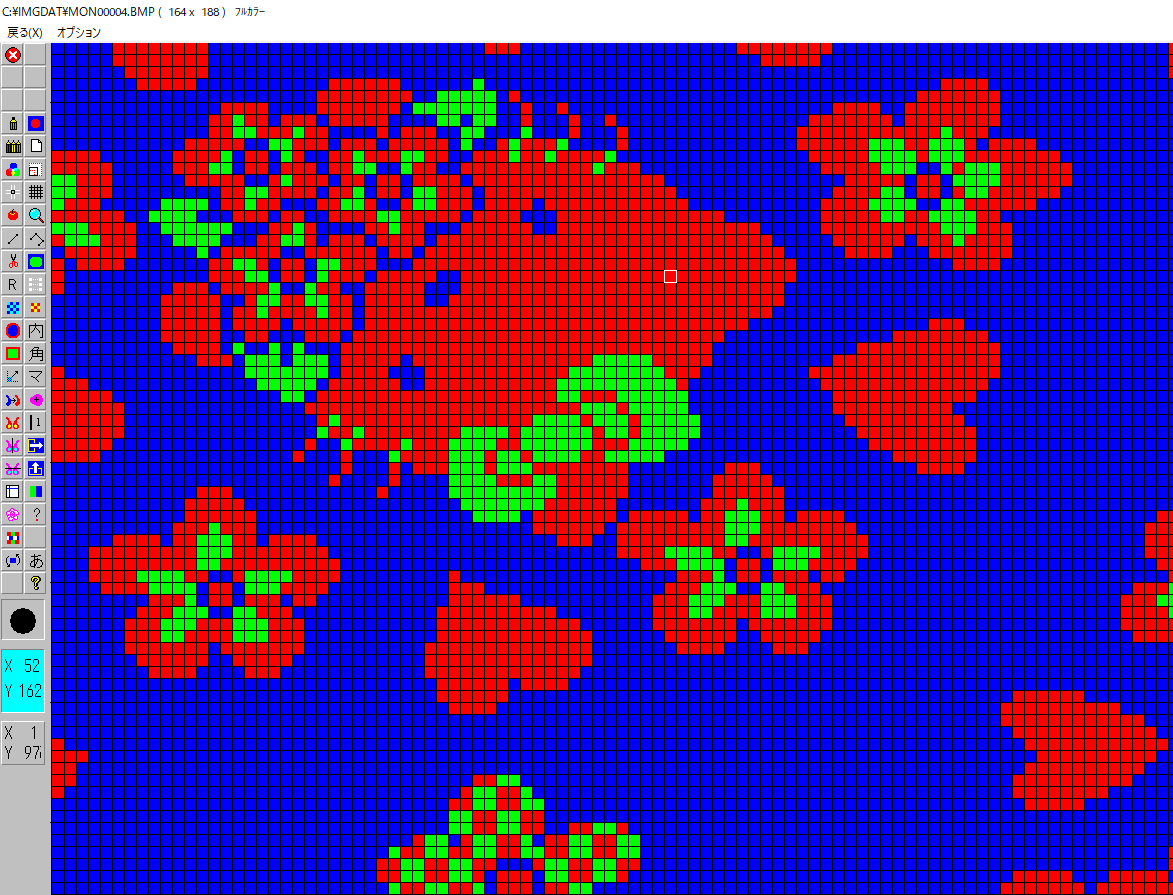

編集中の画面罫線なし、倍率 8:8

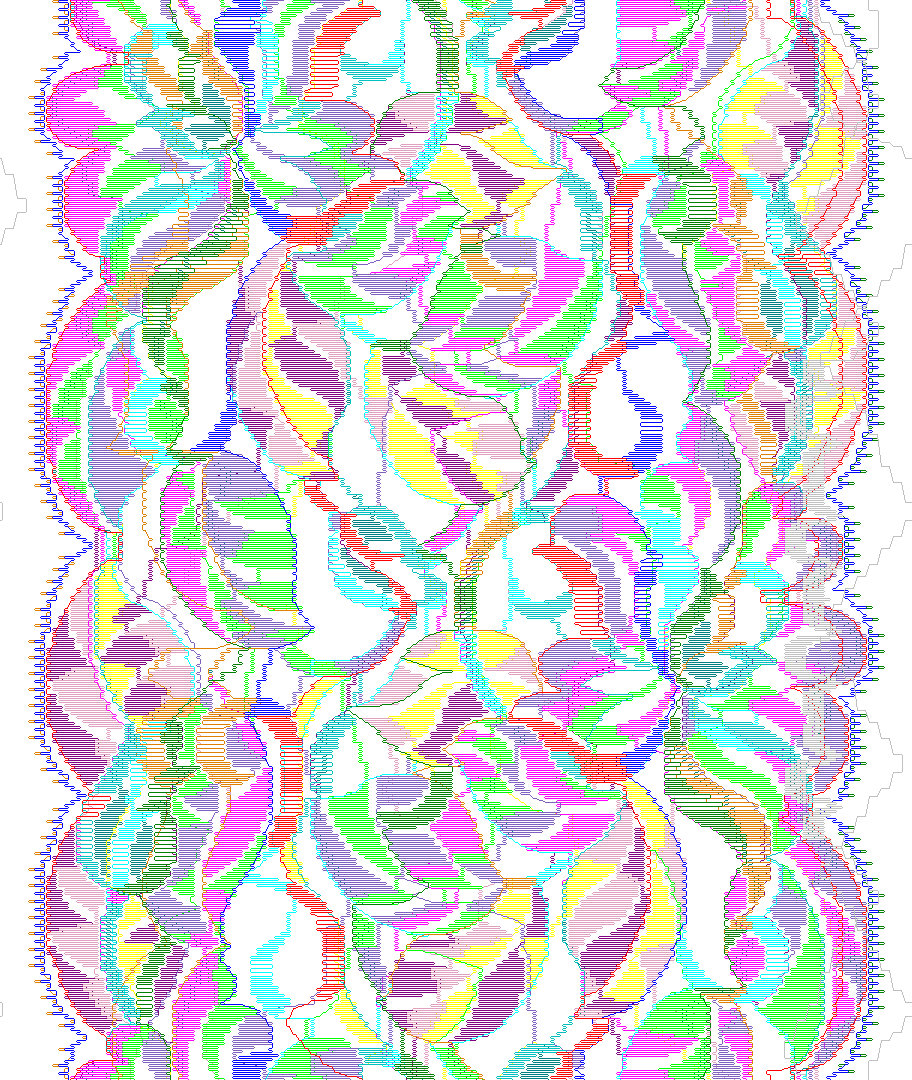

	ラッセル柄（レース）の編集

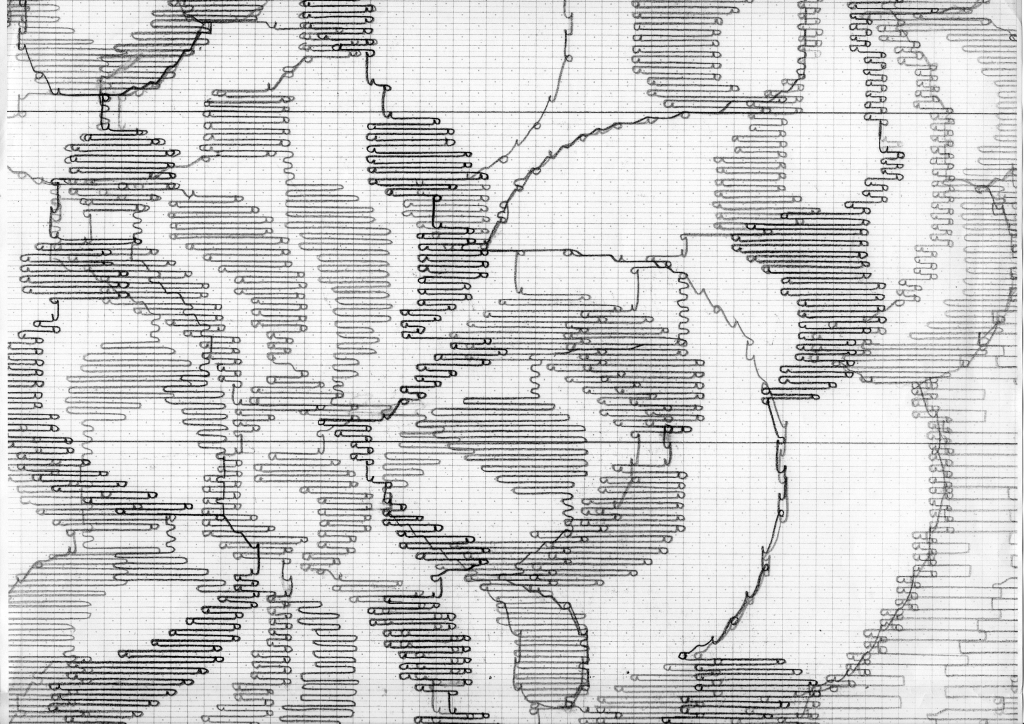

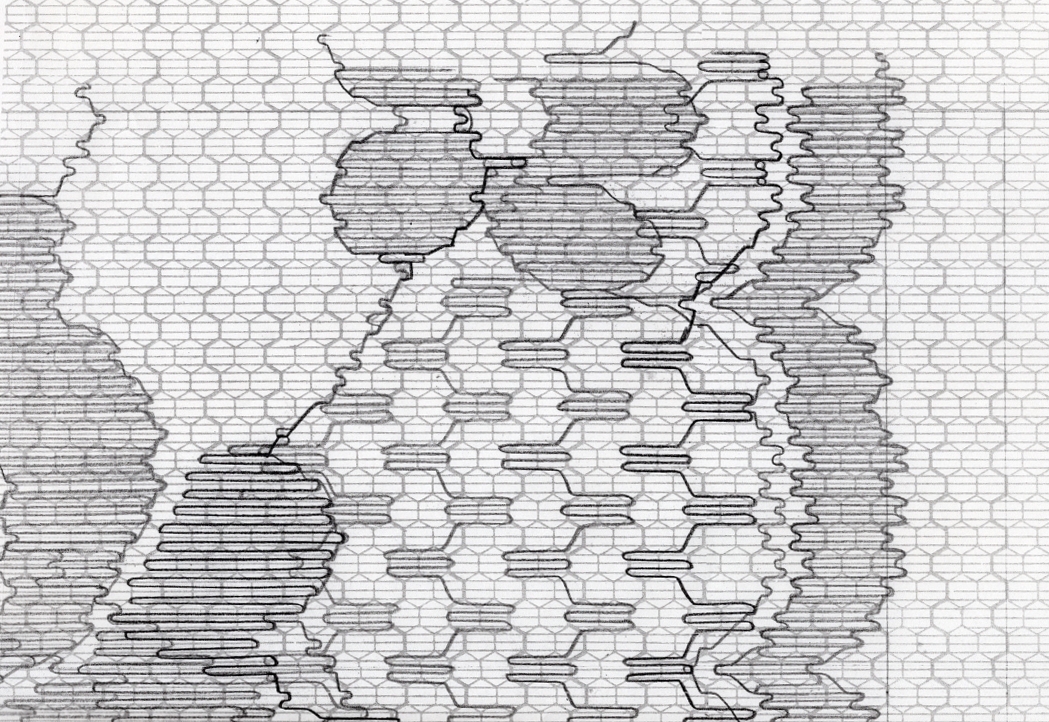

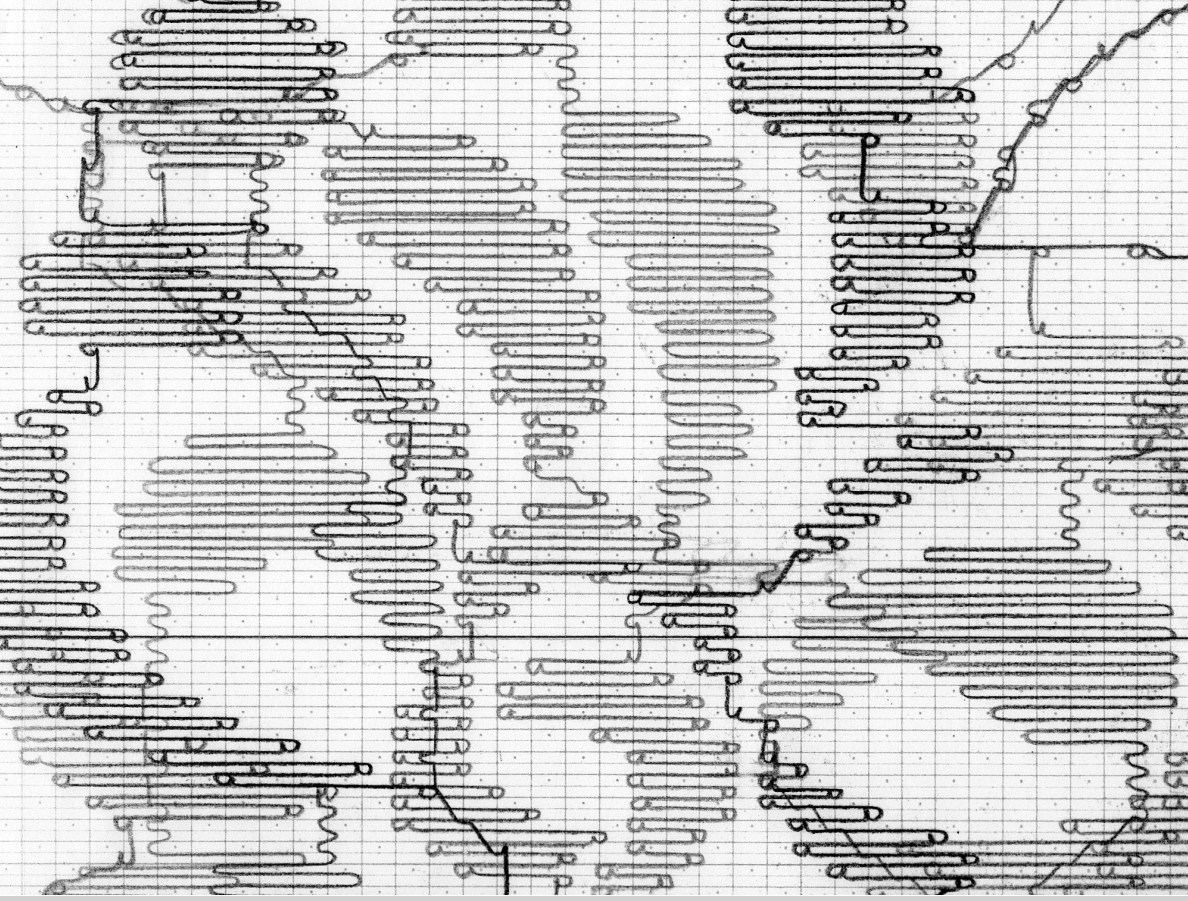

	手描きのデザイン設計書

	手描きの実寸


	チュール

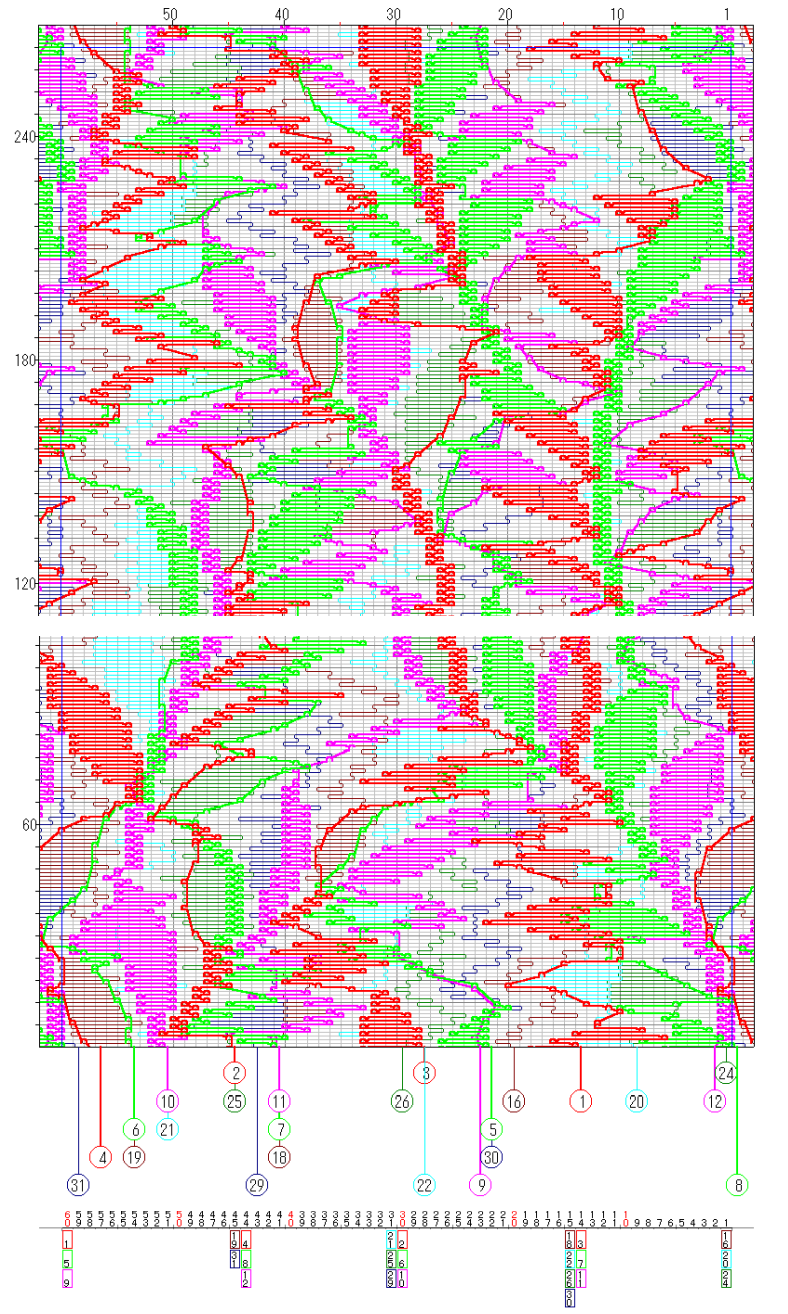

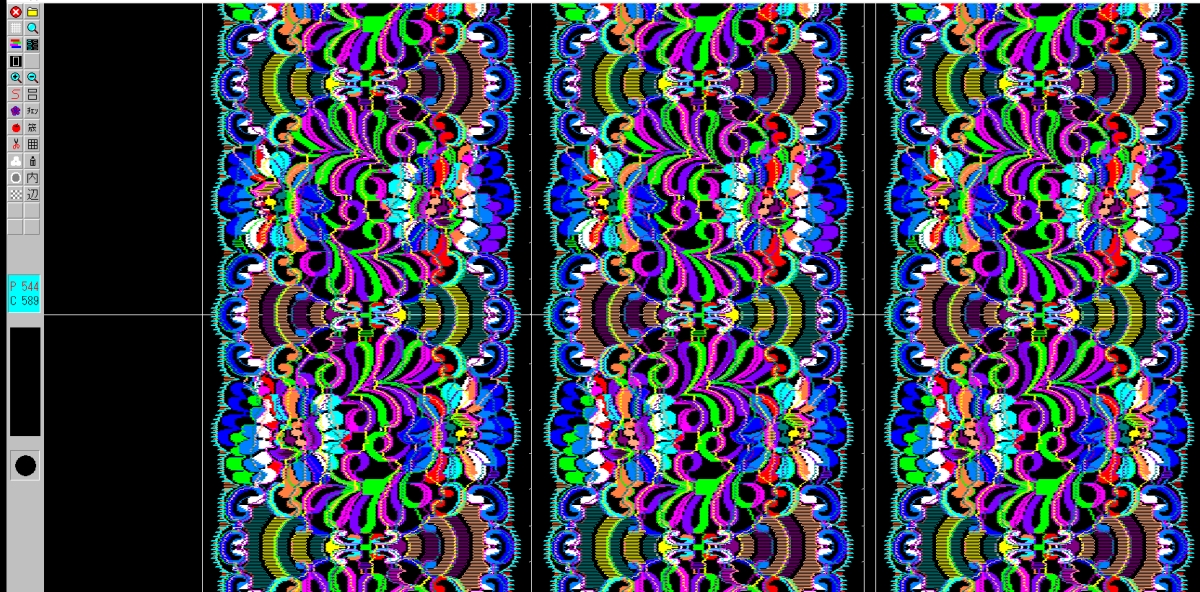

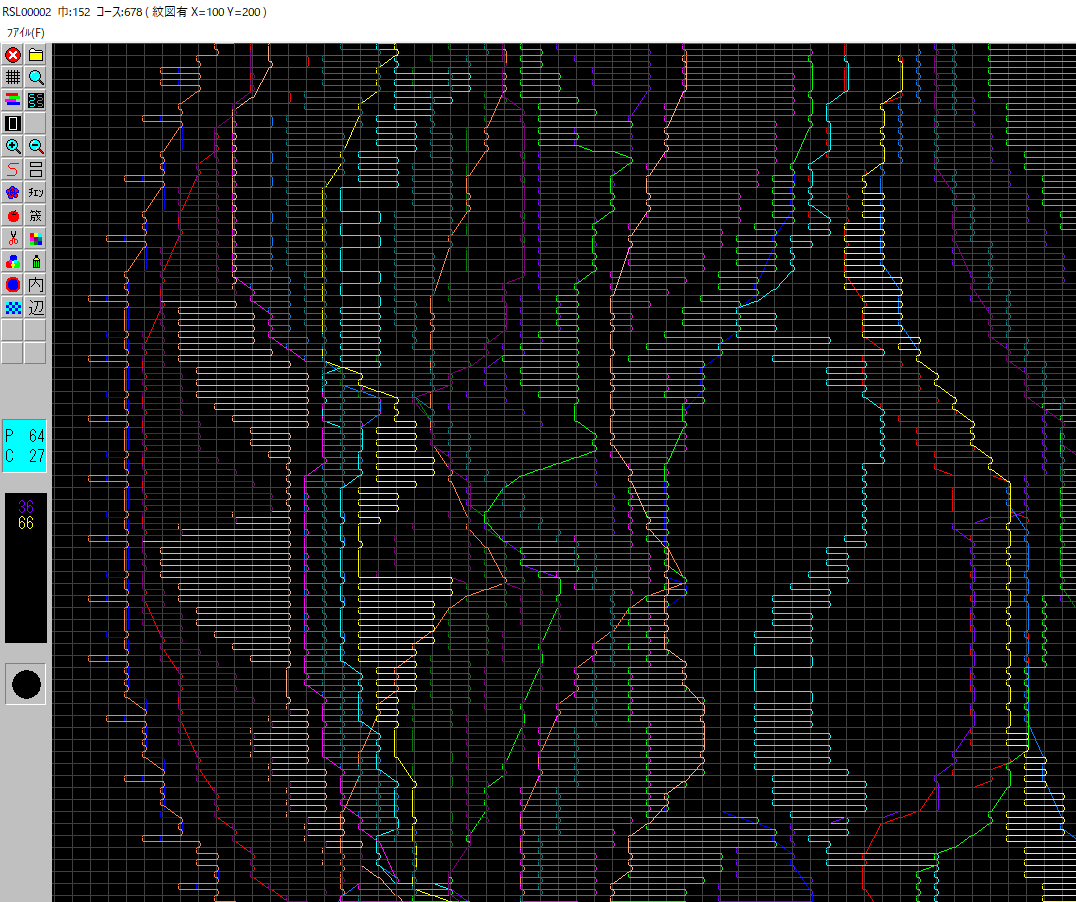

	ＰＣでラッセルの編集をします。

	マウスでクリックすると、簡易シュミレーションのレースが表示されます。
	（Java アプレットで表示）

ラッセル）

トリコット・デザイン編集システム

.......................................................................................................................................................................................................................................................................................

システムの概要

トリコットのデザインを、パソコン上で編集できるシステムです。

　　①使用する筬の色（画面表示）・太さ等を指定します。

　　②編集では、チエーン値のパターン設定ができます
　　　　該当する筬の針位置をマウスでクリックするだけで、表示・消去ができます。

　　③糸の動きは、マウスで位置をクリックして編集します。

　　④編集後のデザインをプリンタに印刷できます。　　

動作環境

　　・ＯＳ: Windows 2000,XP,Vista,7,8,10,11

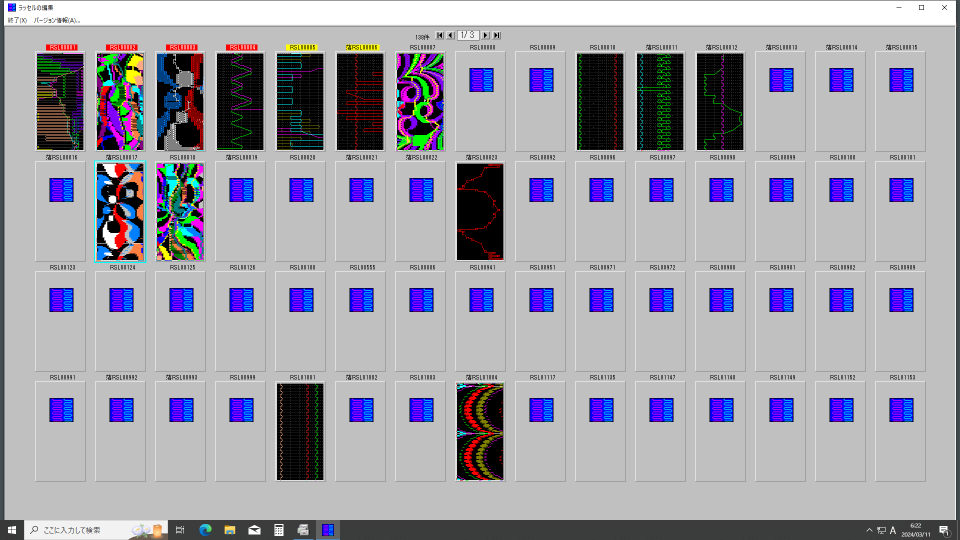

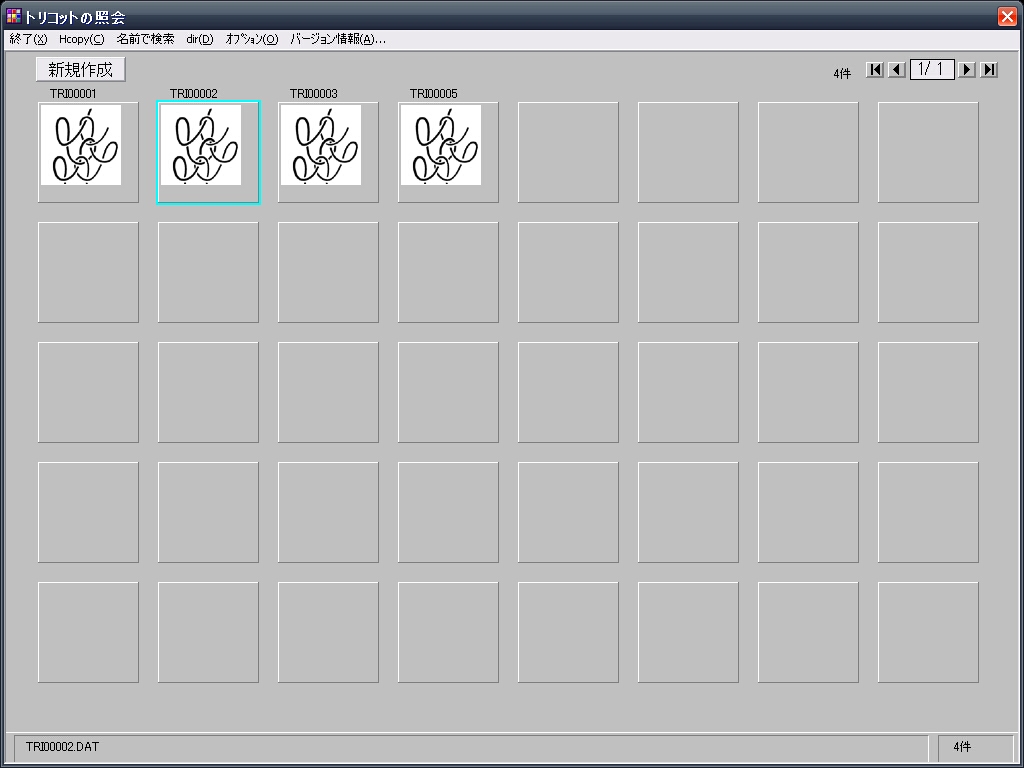

	トリコット選択メニュー


	●新規作成のボタンを押して作成します。

	●すでに作成したデザインをマウスで選択し、照会・編集・印刷ができます。

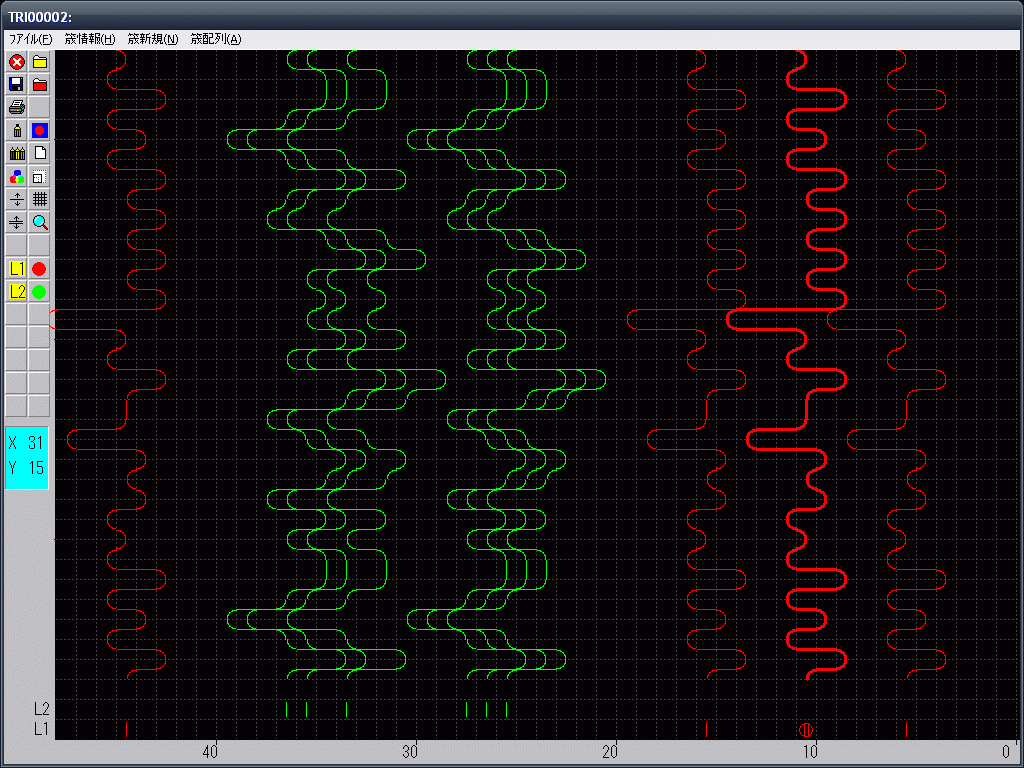

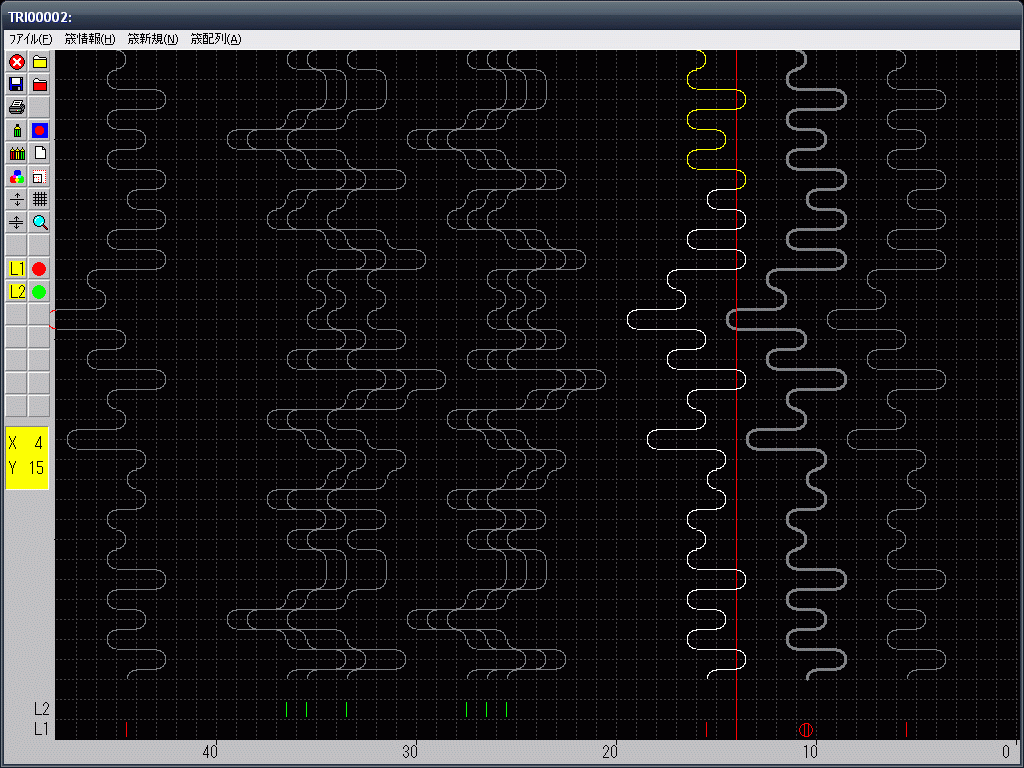

	デザイン編集画面

	マウスで、編集中の画面

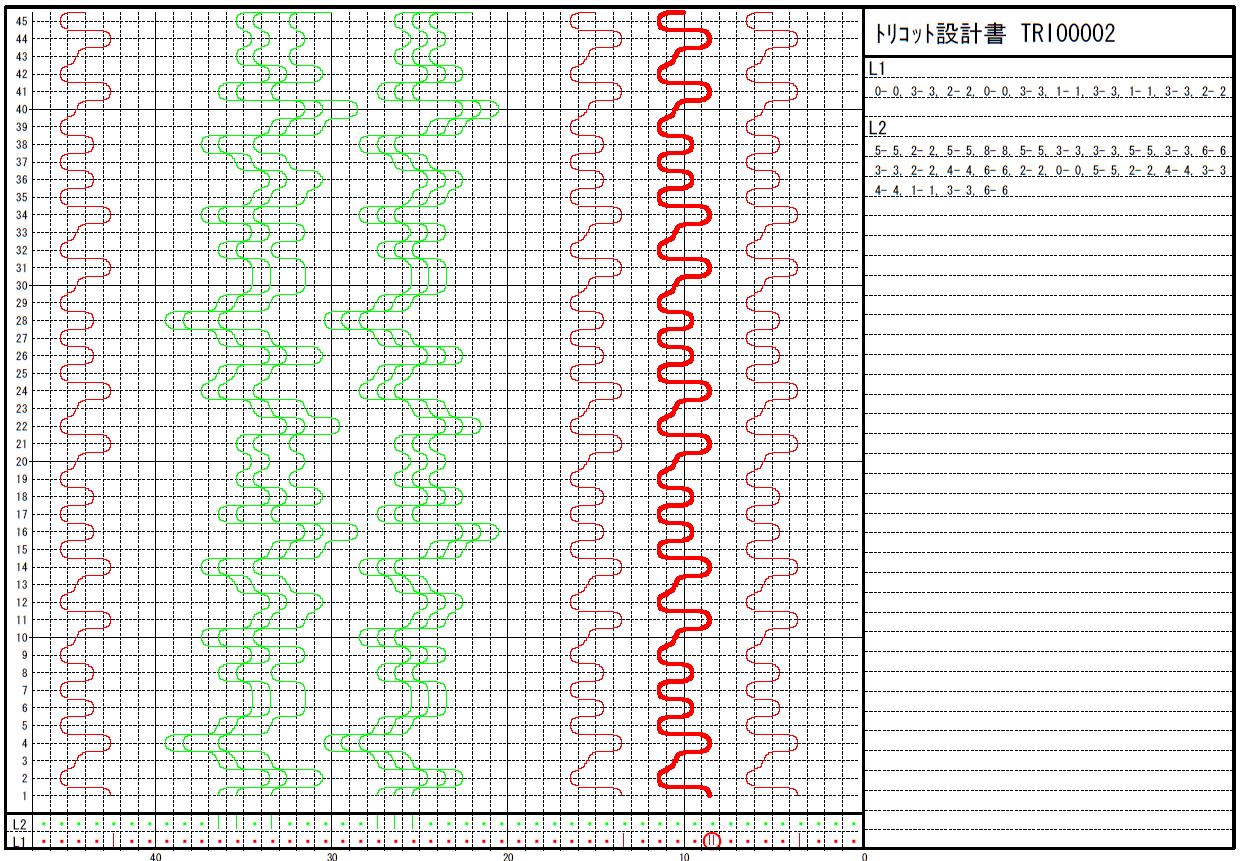

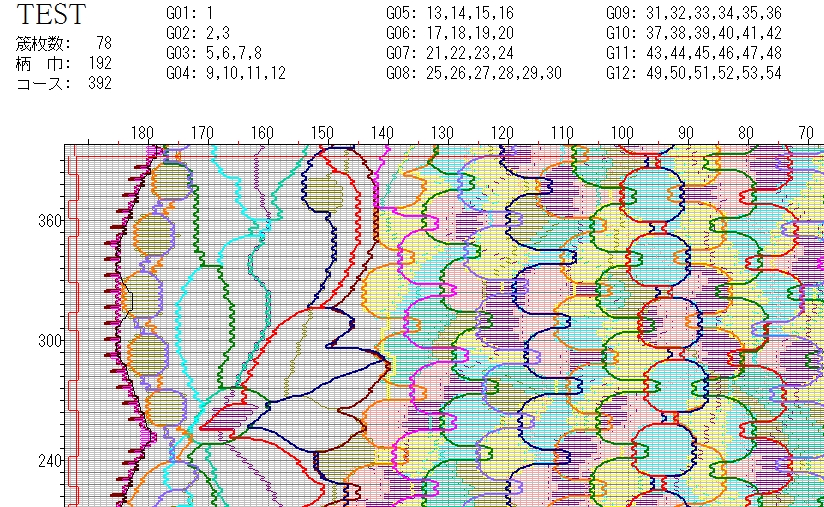

	印刷サンプル

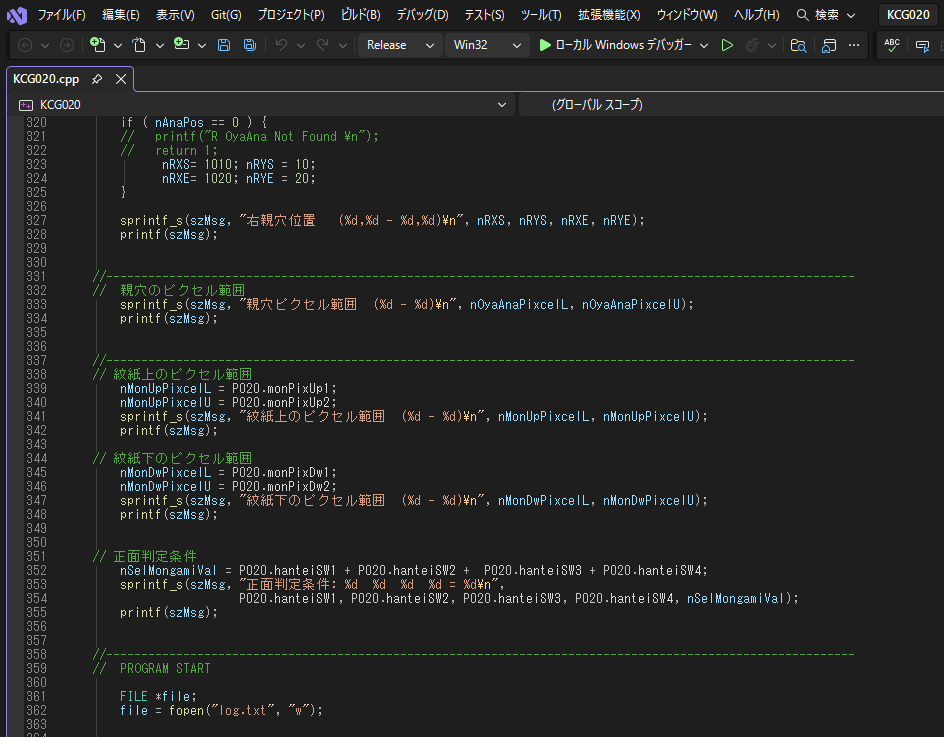

OpenCVによる紋紙　→　イメージ変換（BMP）　　　　　　OpenCV サンプル　→　https://www.crimson-systems.com/3d/opencv/main.htm

紋紙読取機を改造し、WEBカメラで読込みます。

■紋紙読取り機の動作

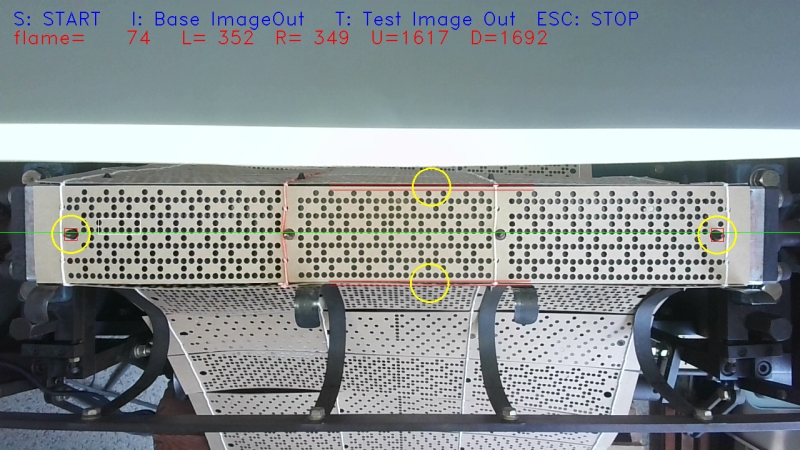

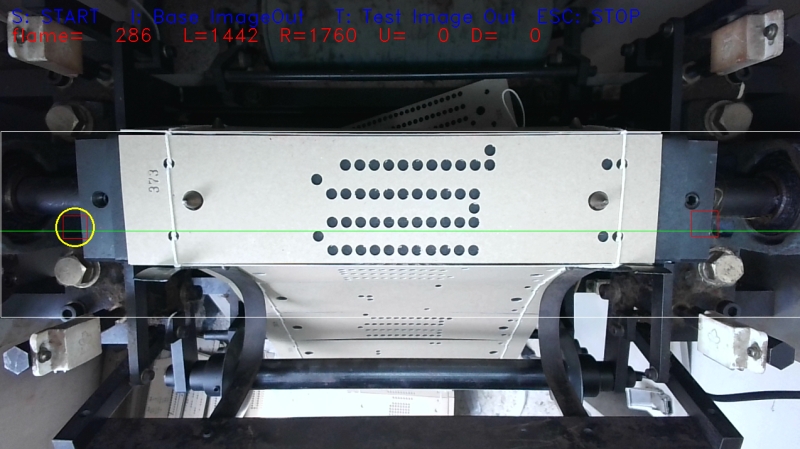

■WEBカメラの動画

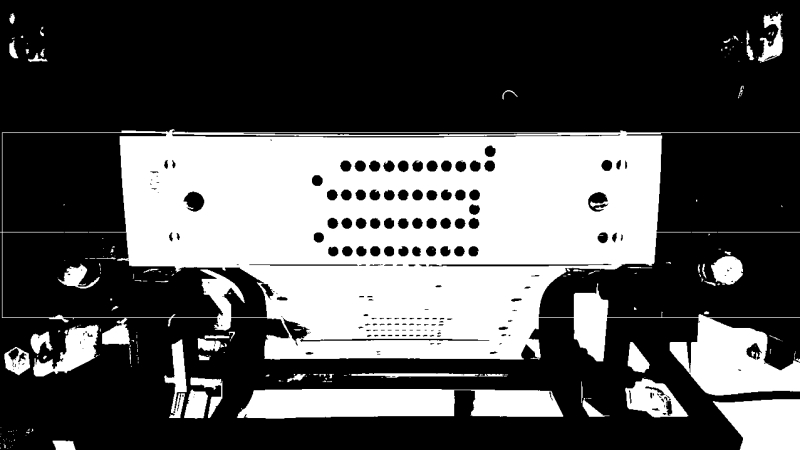

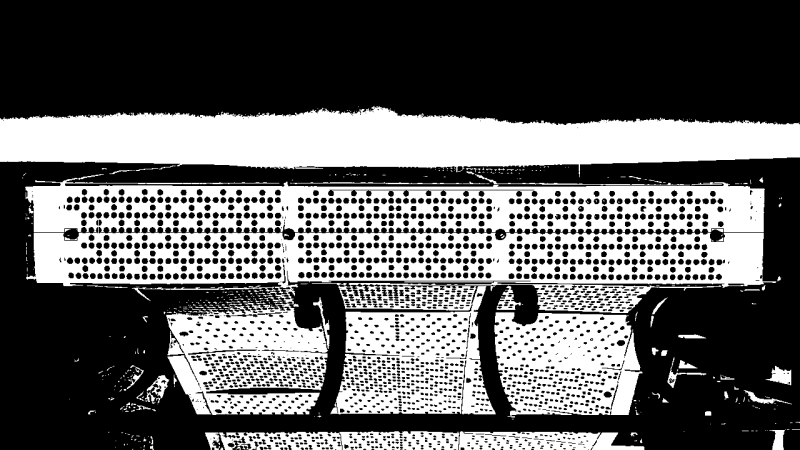

正面を判断し、ガンマ補正、傾き補正・汚れ等　→　白黒２値化

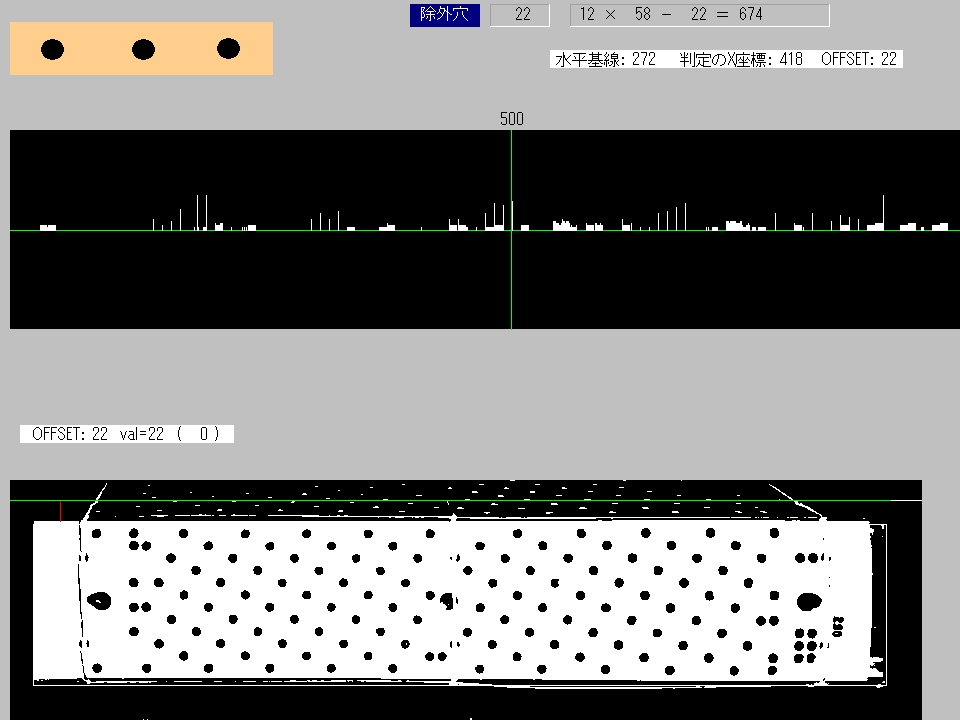

上下ブレの解析＆補正

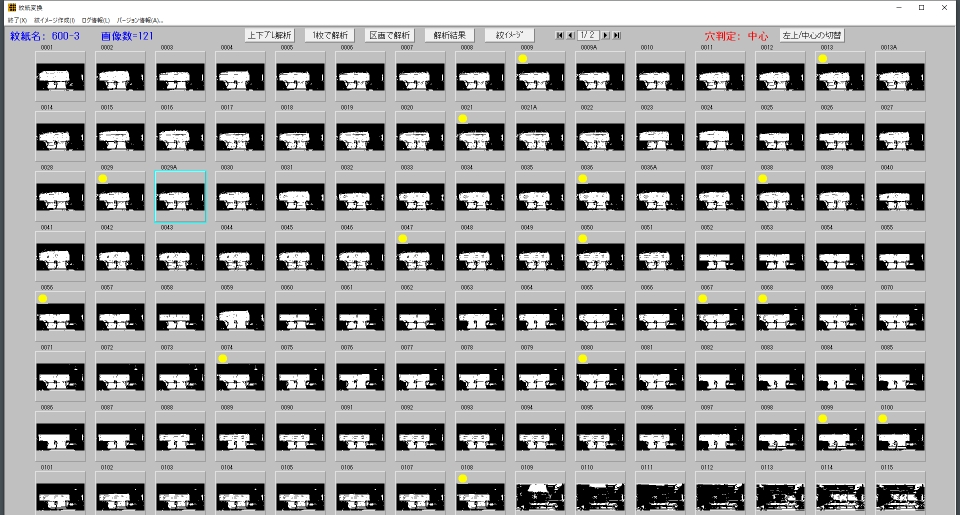

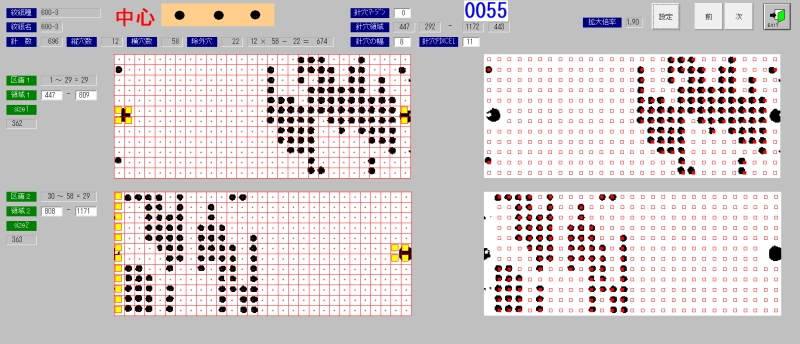

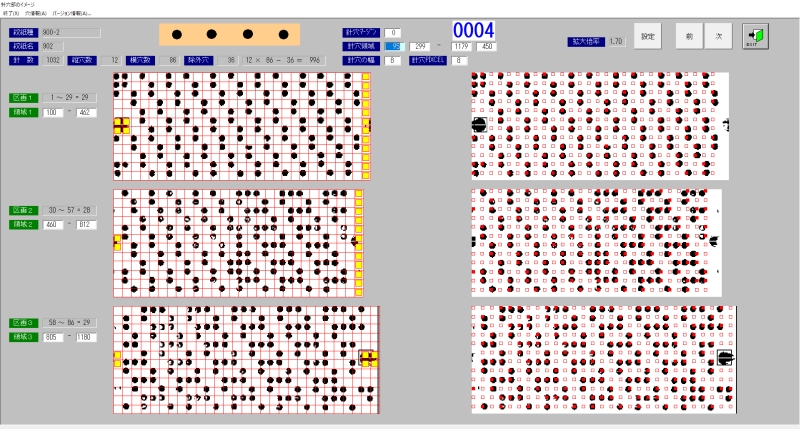

γ補正・傾き補正後、選択した正面の画像

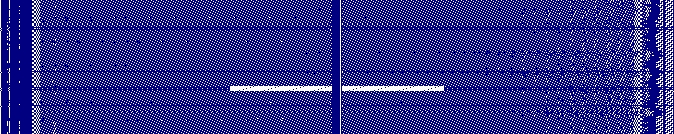

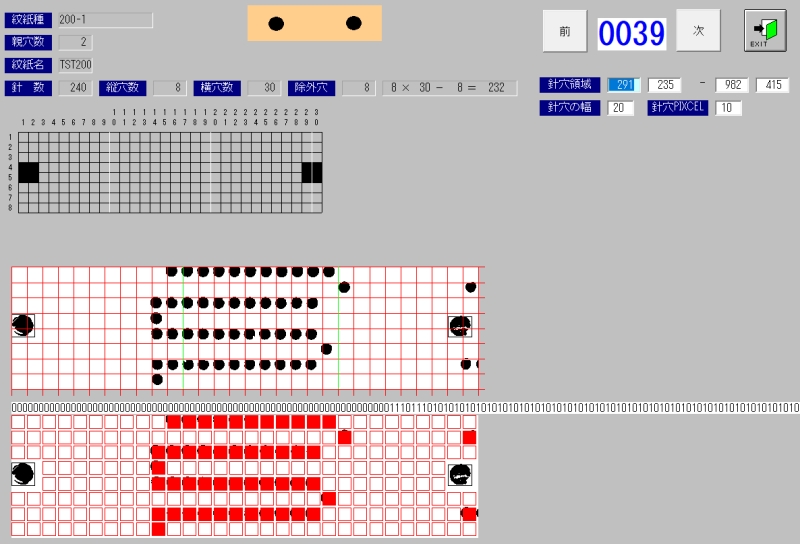

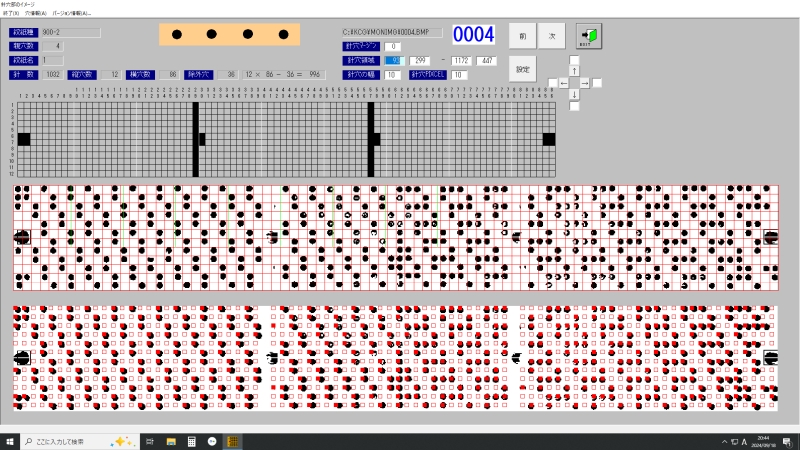

紋紙イメージの出力例

反りの有る紋紙イメージ

織機関連での、紋紙(もんがみ)データ用CGSフロピーで、8/5/3.5インチＦＤが有ります。

ＰＣ９８もまだ有りますが、データ管理の橋渡し用にDOS/V機で管理するようにしました。
５インチのＦＤは９８用とDOS/V用がありますので、DOS/V用を用意します。
また、動作環境のＯＳは、Windows95、98、Me です。

①

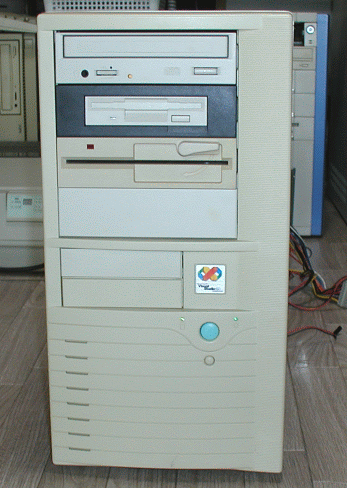

DOS/V機に５インチＦＤＤを取り付けます。

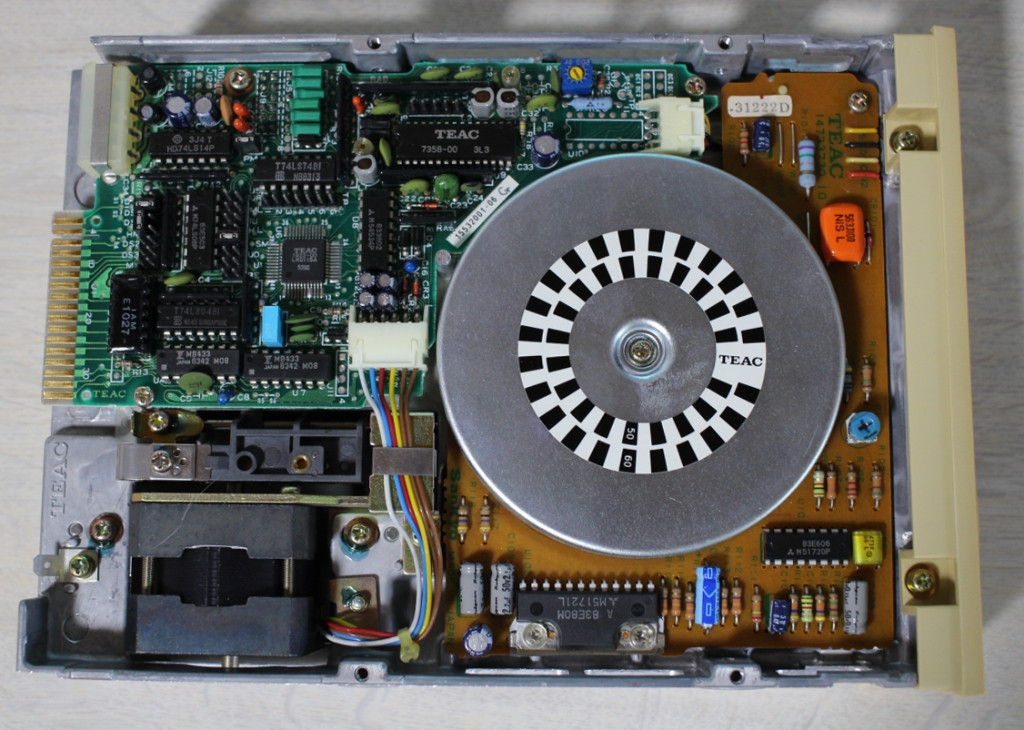

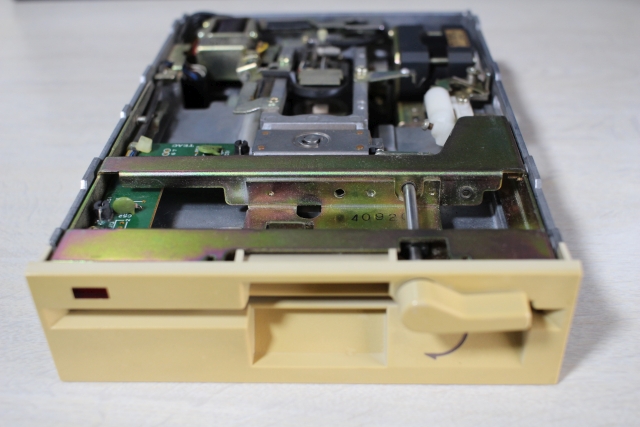

98シリーズの５インチＦＤＤ　NEC FD1155C を使用しました。

ＦＤＤケーブルの引き回しの関係で、3.5インチＦＤＤをマウンターに載せてあります。
( 黒い「3.5－5マウンター」が余っていたので使用）

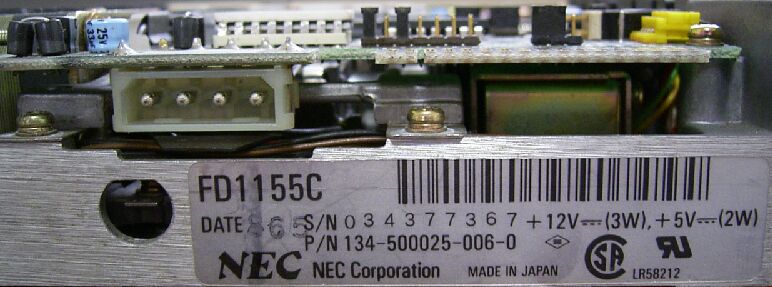

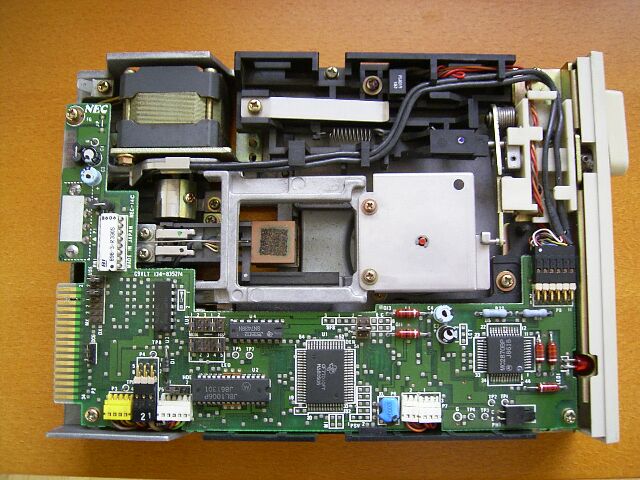

NEC FD1155C

②

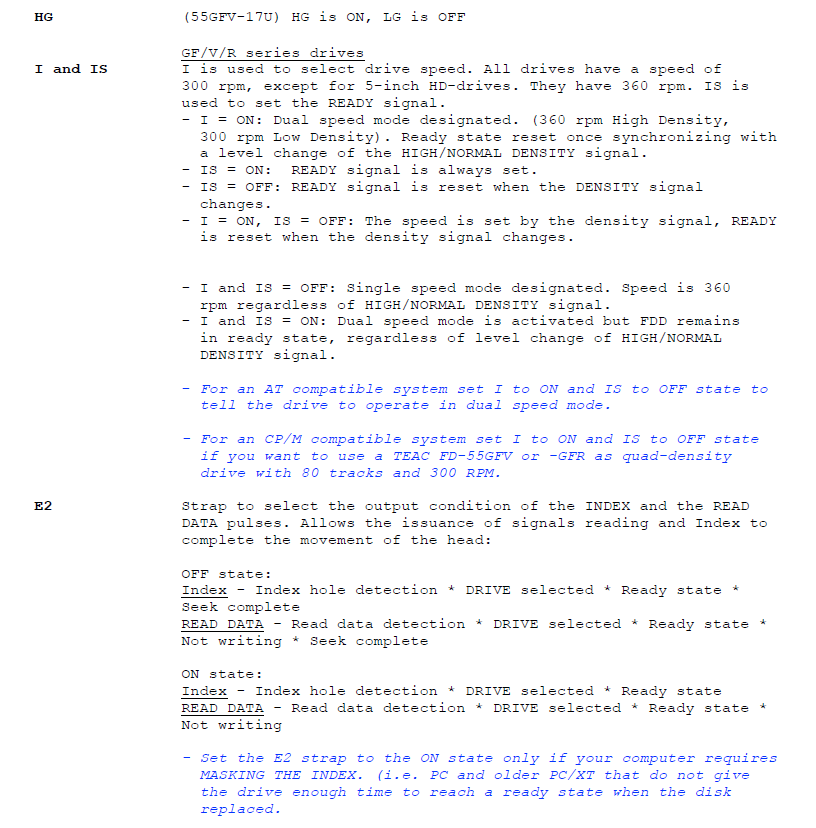

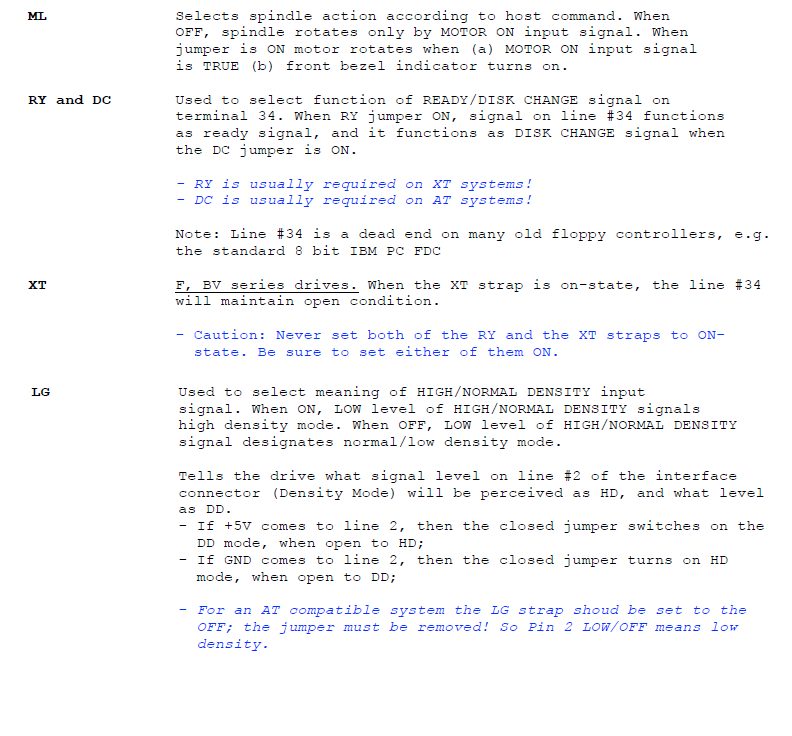

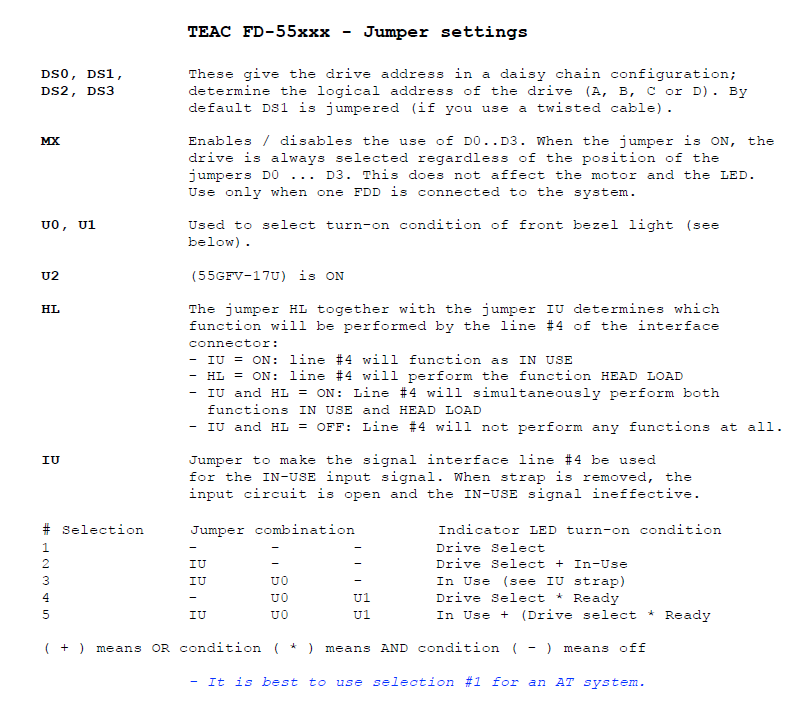

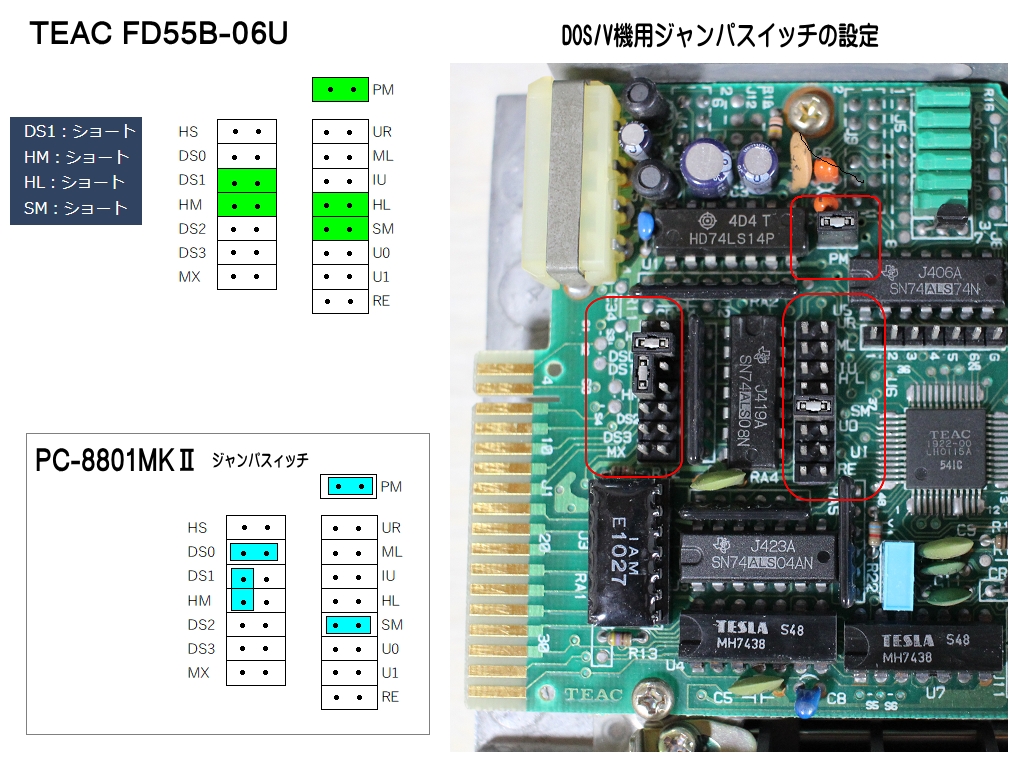

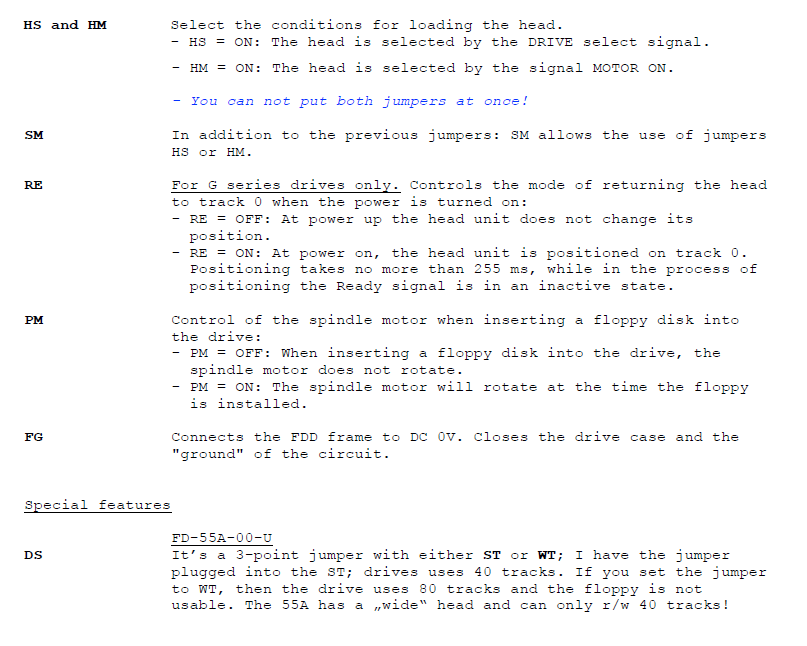

AT互換機で使用するように FD1155Cのジャンパ設定します。

	PC98(初期値)	DOS/V	備　考
RD	2	1	Read Data信号のVFO回路の使用	1=無効、　　2=有効
USE	1	2	ヘッドロード機構とIn Use信号	(1=Head Load、　　2=In Use
MON	1	3	モーター制御方法	1=Motor On、　2=Head Load、　3=Drive Select
DX	0/1	1	ドライブ番号
VC	ON	ON	信号線の終端抵抗の有無	ON固定
DCG	1	2	34ピン信号	11=Ready、　2=Disk Change
HDE	1	1	標準密度モード時の回転速度	1=360rpm、　2=300rpm
DEN	1	1	動作モード	1=2モード切替、　2=標準密度、　3=高密度

③

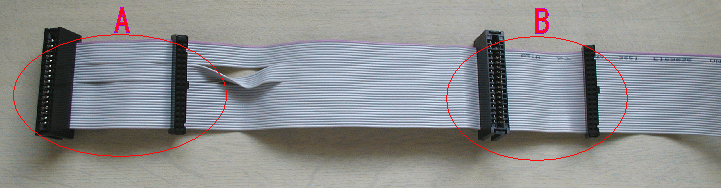

ＦＤＤケーブルの接続（Ｂドライブ）

ケーブルがクロスしている方の前側（先頭）がＡドライブで、次のコネクタがＢドライブです。
太いコネクタが５インチ用、やや細いのが３．５インチ用です。
最近は５インチのコネクタが無いケーブルもありますので注意

④

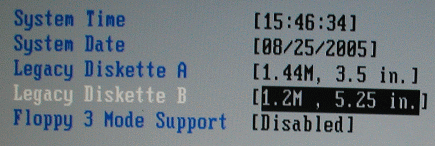

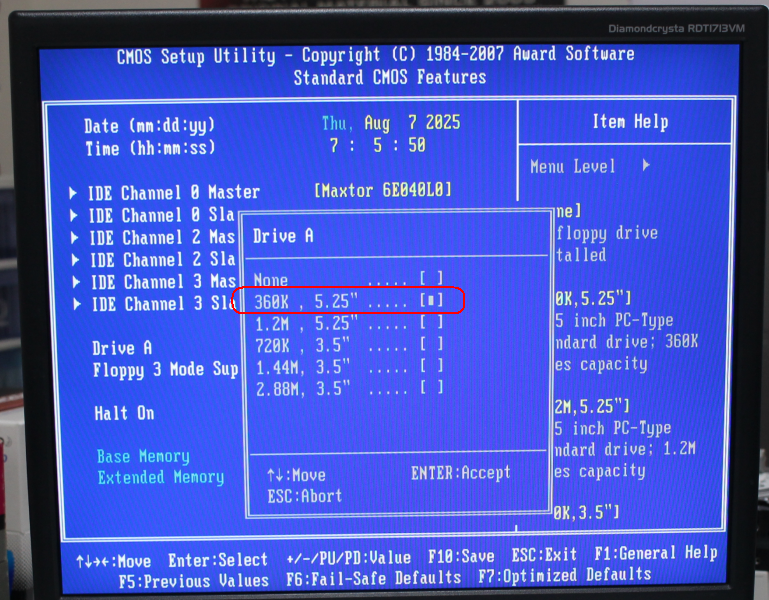

BIOSの設定

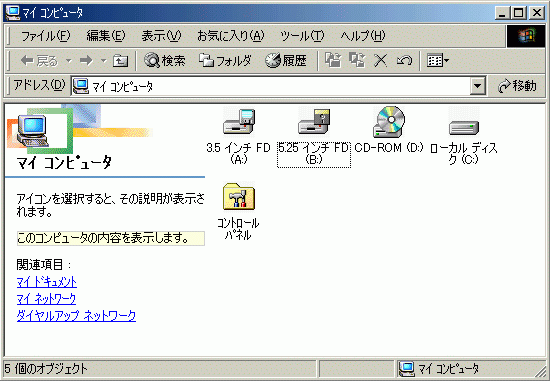

２台目のＦＤＤを認識させる為、Ｂドライブを　1.2M ５インチに設定します。

注意点は、マザーボードで、ＦＤＤを１台しか設定できないのもありますから、確認が必要です。
もし、１台しか認識できなければ　３．５インチのＦＤＤをあきらめることになります。
間口の５インチが用意できれば、あとは、ＬＡＮ・ＵＳＢ等が利用できますから、３．５インチＦＤＤは不要です。
