５インチフロッピーのカビ

５インチフロッピーを読み込み時
何回かリトライ後読込みエラーになりました。

無視(CONTINUE)して、次のトラックを読み込んだところ
何度もエラーに・・・

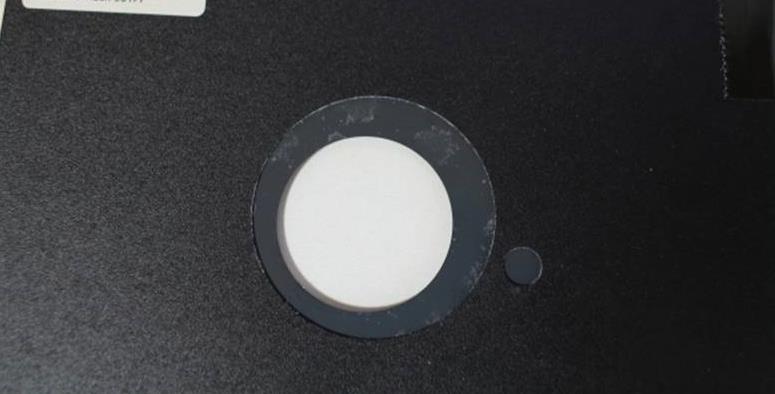

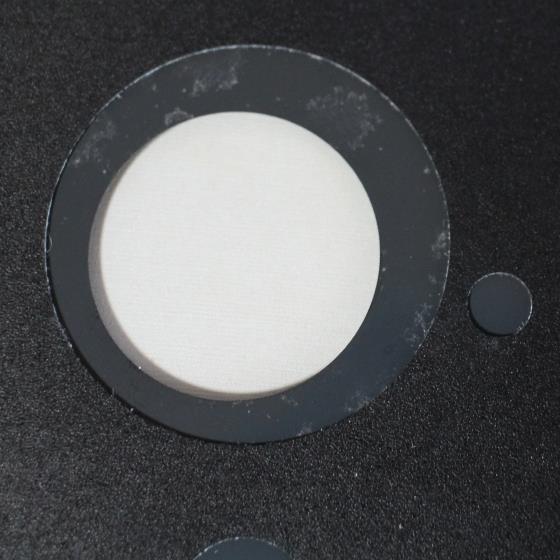

フロッピーを調べてみると、カビが発生していました。

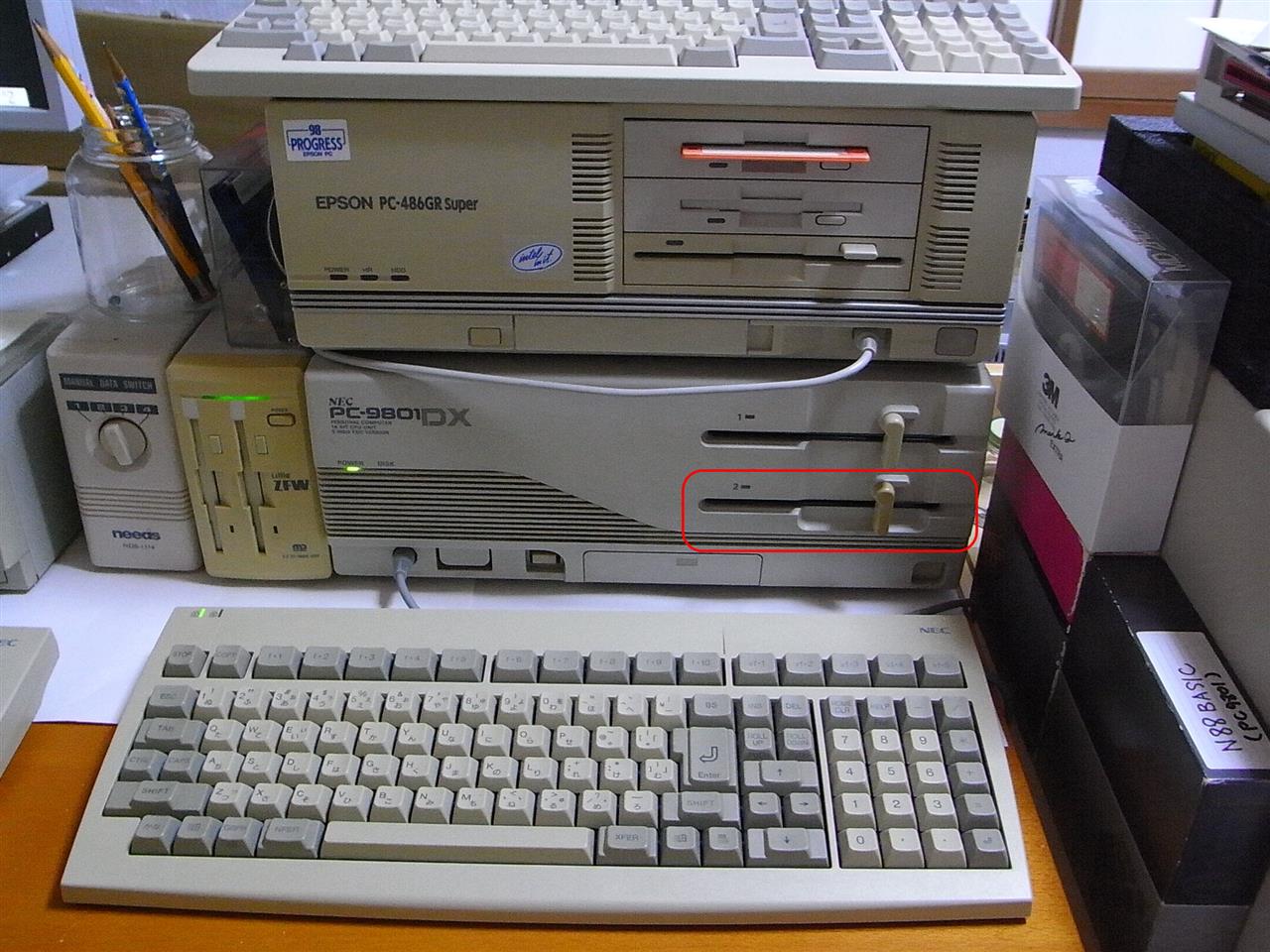

下側の PC-9801DX で、　Bドライブでの読込み NG!

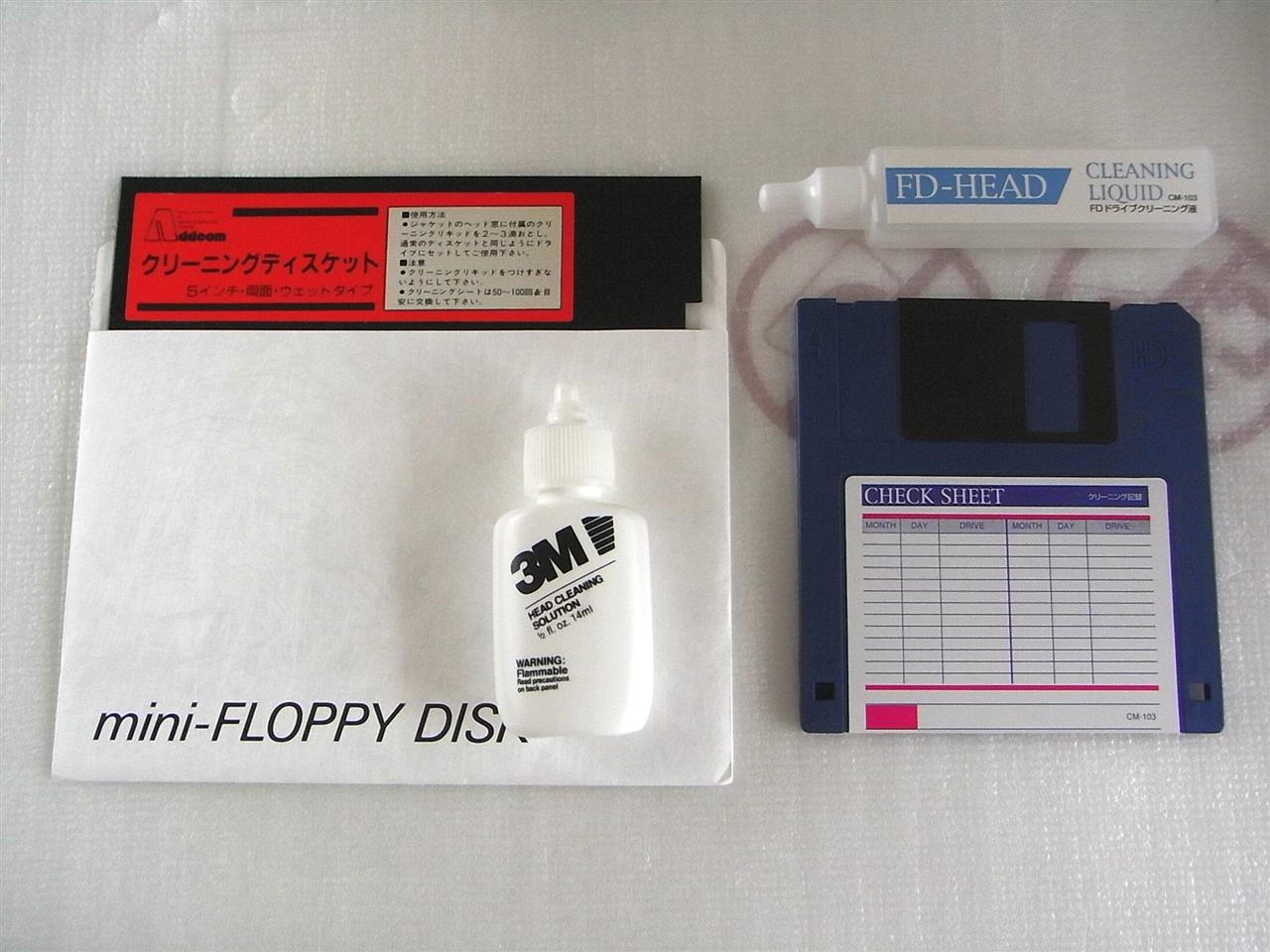

フロッピーのヘッドクリーナーでクリーニングしてもダメでした。

左：5インチ用　　右：3.5インチ用

正常なフロッピーも読込み不可になりました。

ヘッドが損傷したようです。

.............................................................................................................................

少しでも読み取れるよう、ディスクをクリーニングすることにしました。

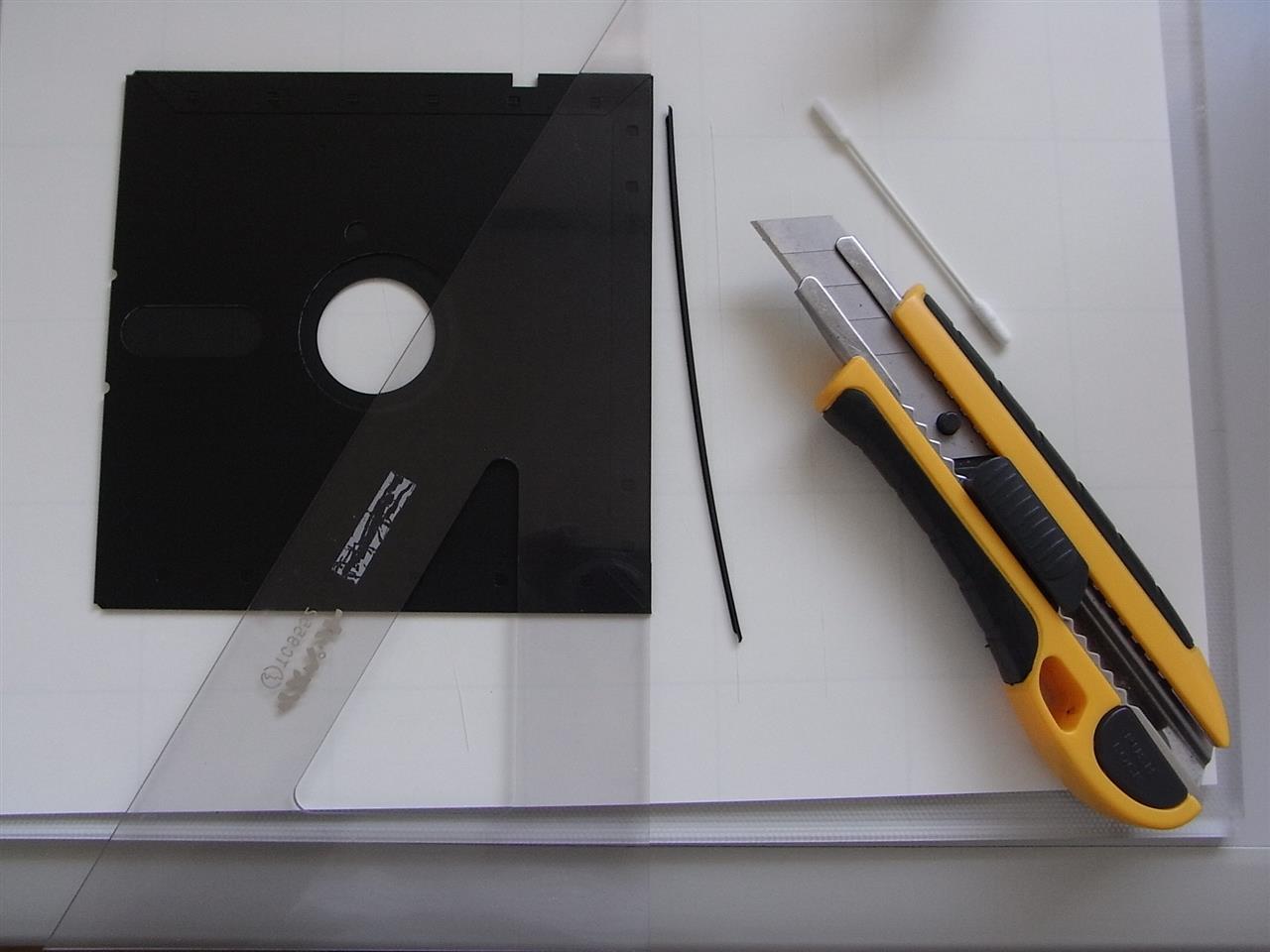

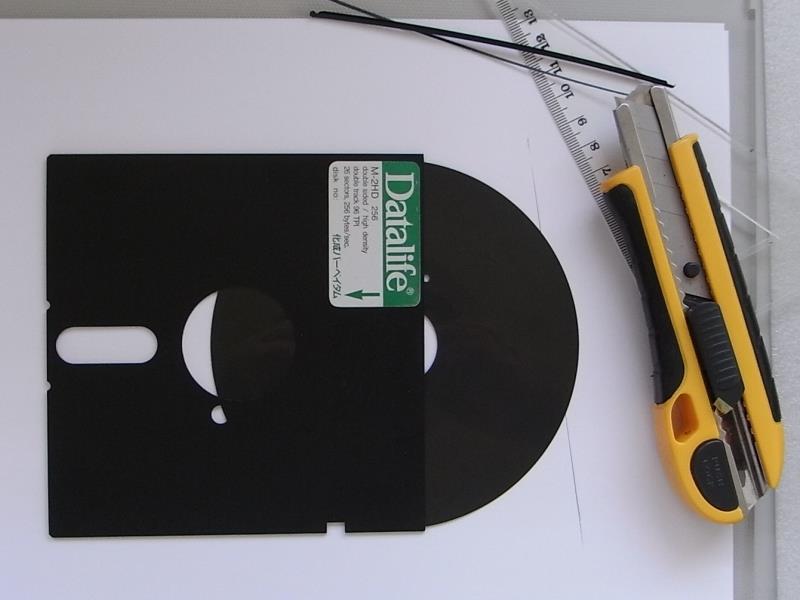

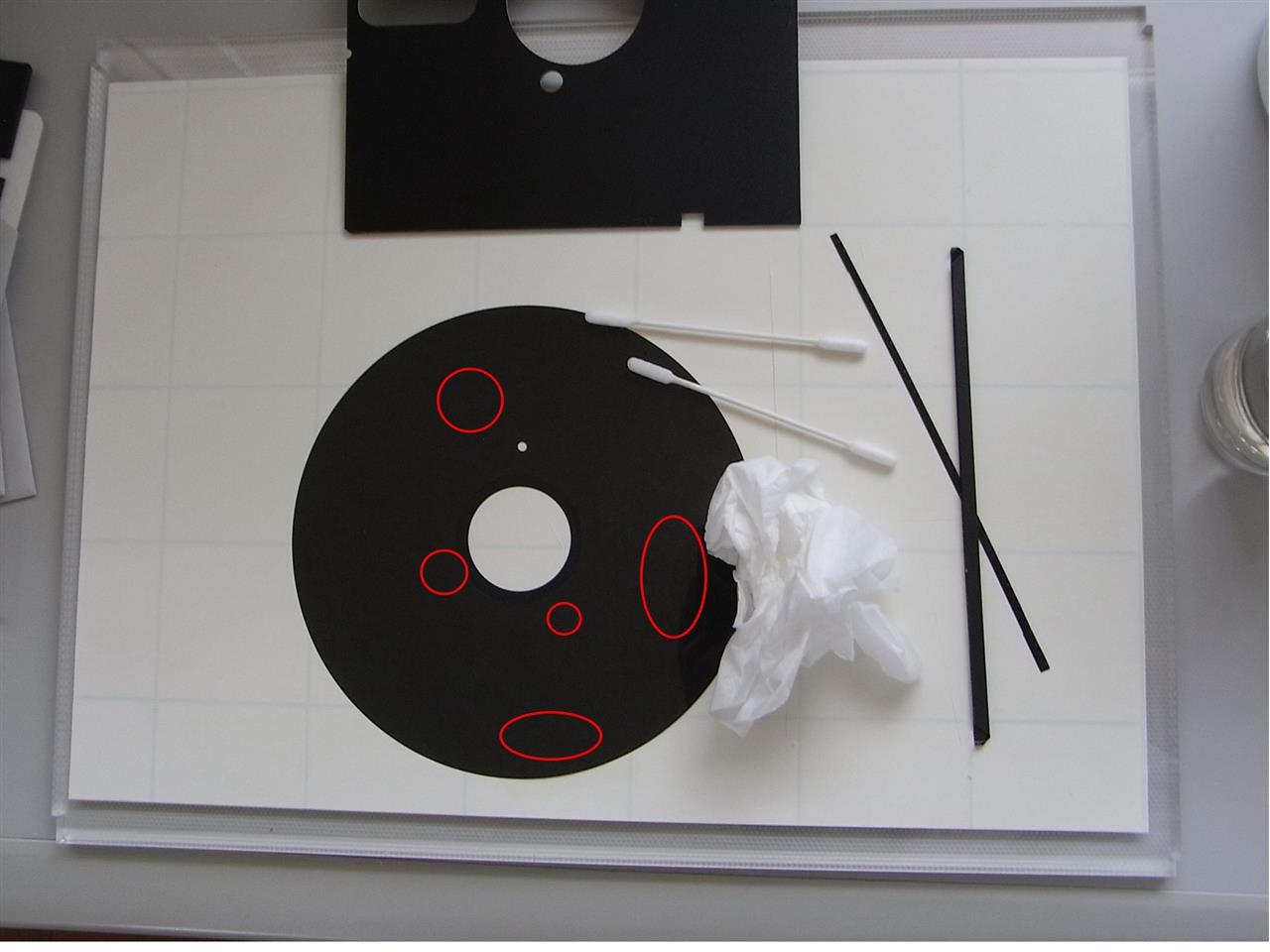

フロッピーのジャケットの上部を切って、ディスクを取出します。

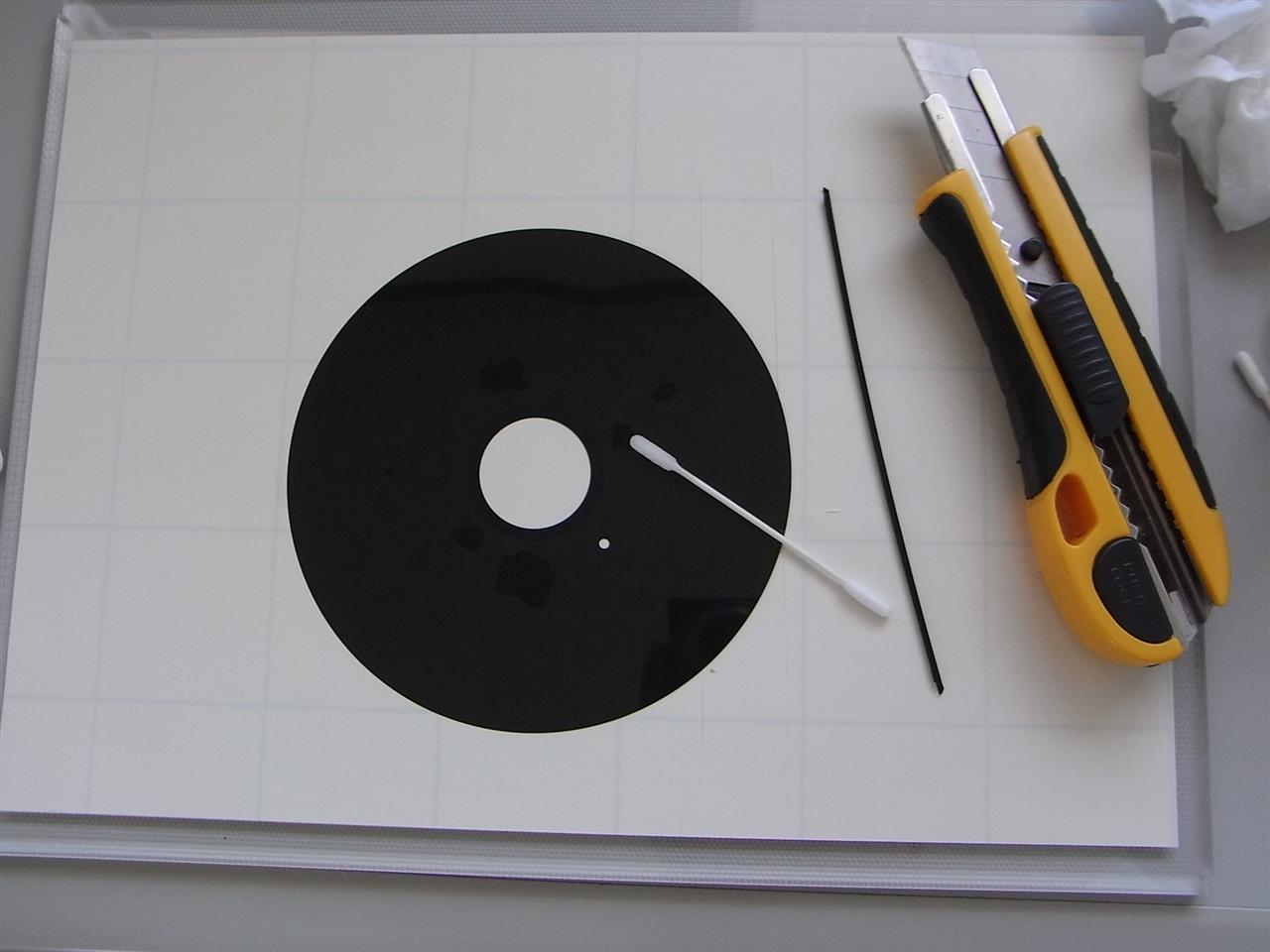

シンナー系液でカビを除去しクリーニングします。

ディスクをジャケットに戻します。

クリーニングしたFDを、今度は PC-9801BX2 で読込みました。

ヘッドを傷めることはありませんが、カビ部はエラーが発生します。
なんとか、いくつかのファイルを読込みました。

※読み取りエラーは良くありますが、ヘッドの損傷は初めてです。

※プログラム等のFDは、クリーニングしても NG
　RGBベタの画像データなので、いくつかのデータを救い出す作業。
　（損傷部はバイナリー・エディタで編集）

別PCからFDドライブの取出し

貰い物で、電源の入らないジャンクPCが保管してあります。

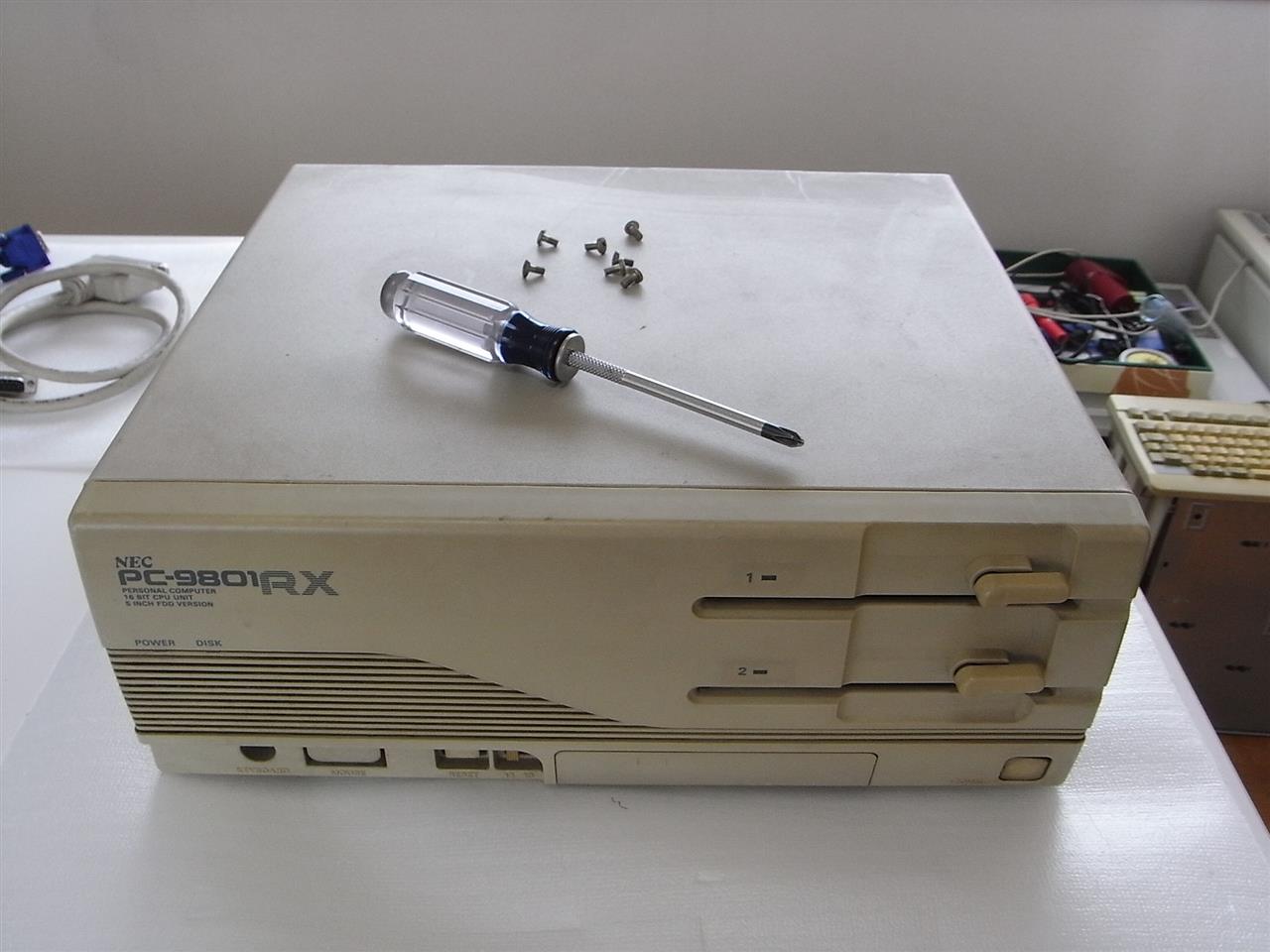

PC-9801RXで、５インチFDが２基あるので
傷んだPC-9801DXのドライブに充てようと思います。

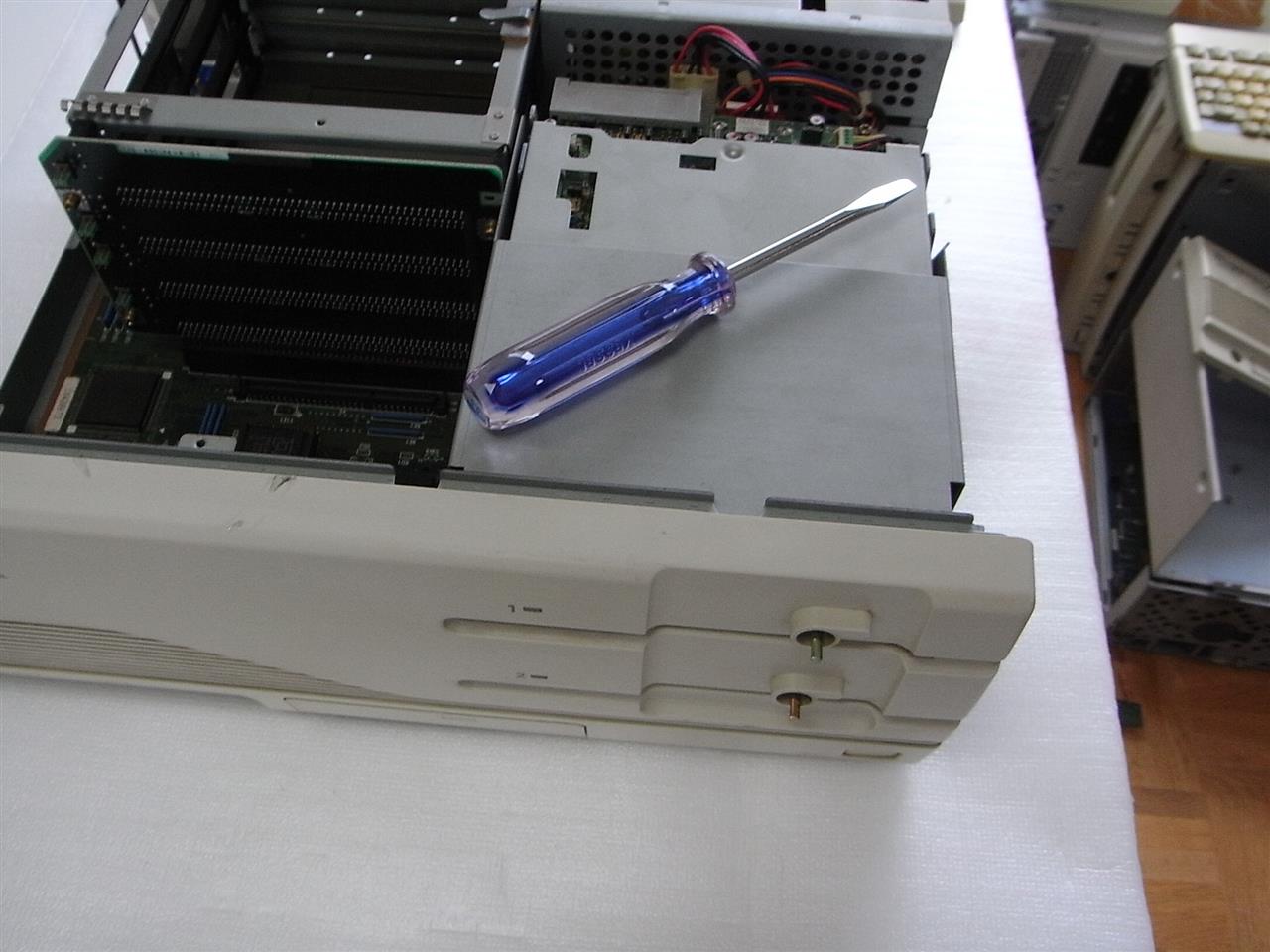

フロントカバーの爪を外すのに、マイナスドライバーを使います。

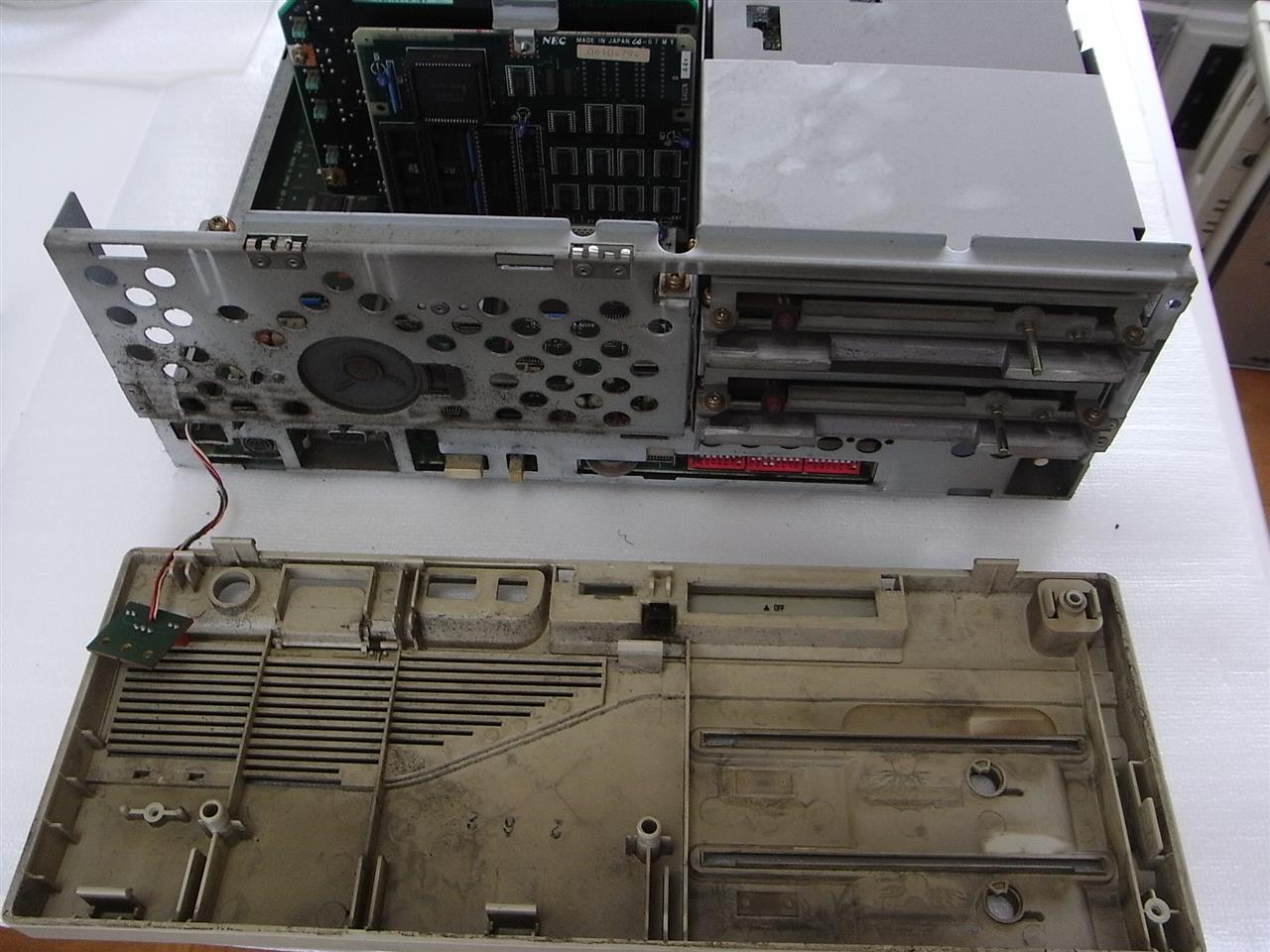

フロントカバーを開けた状態。　→　ススで真っ黒！

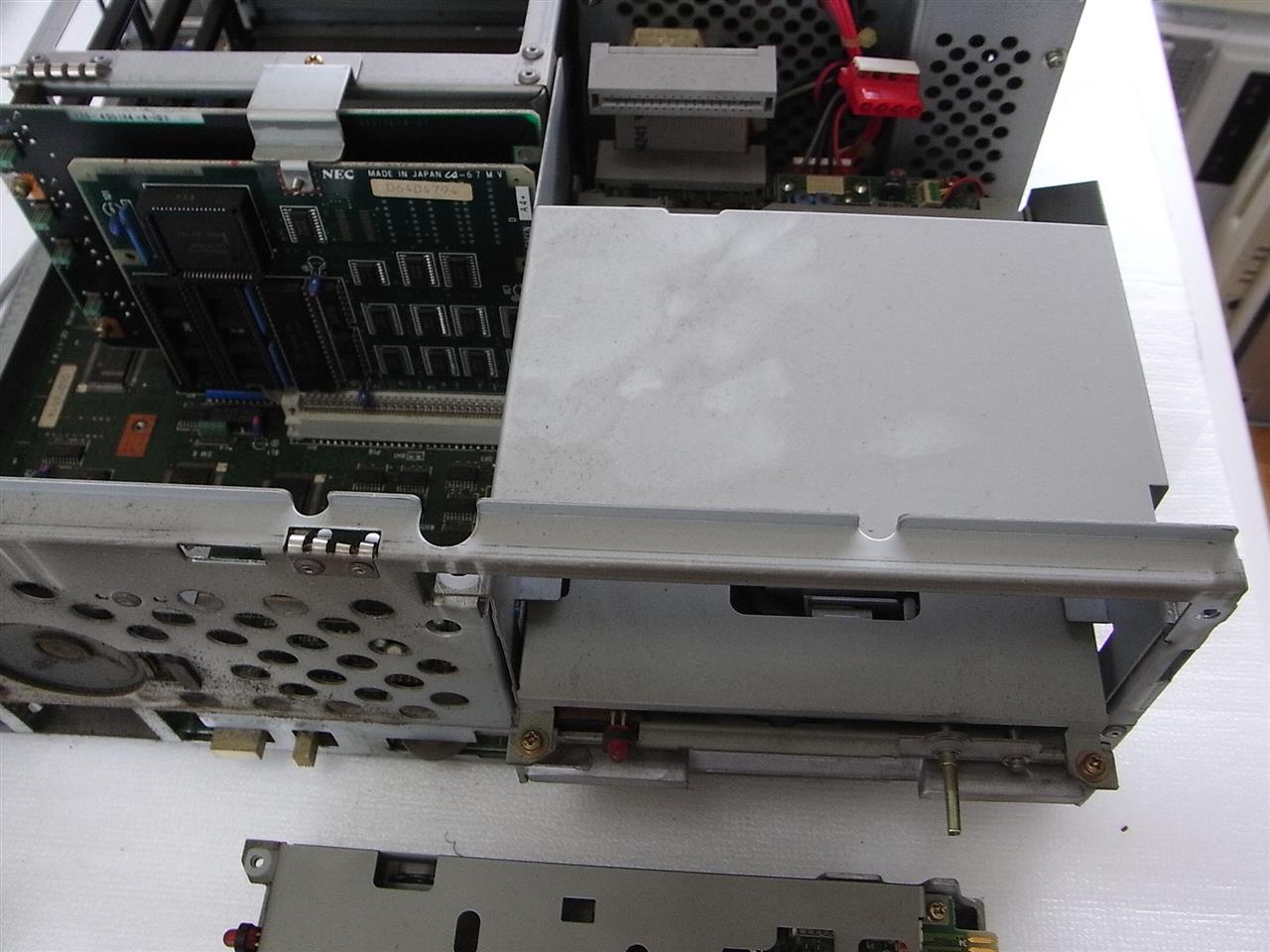

FDドライブ（2基）を取り外します。

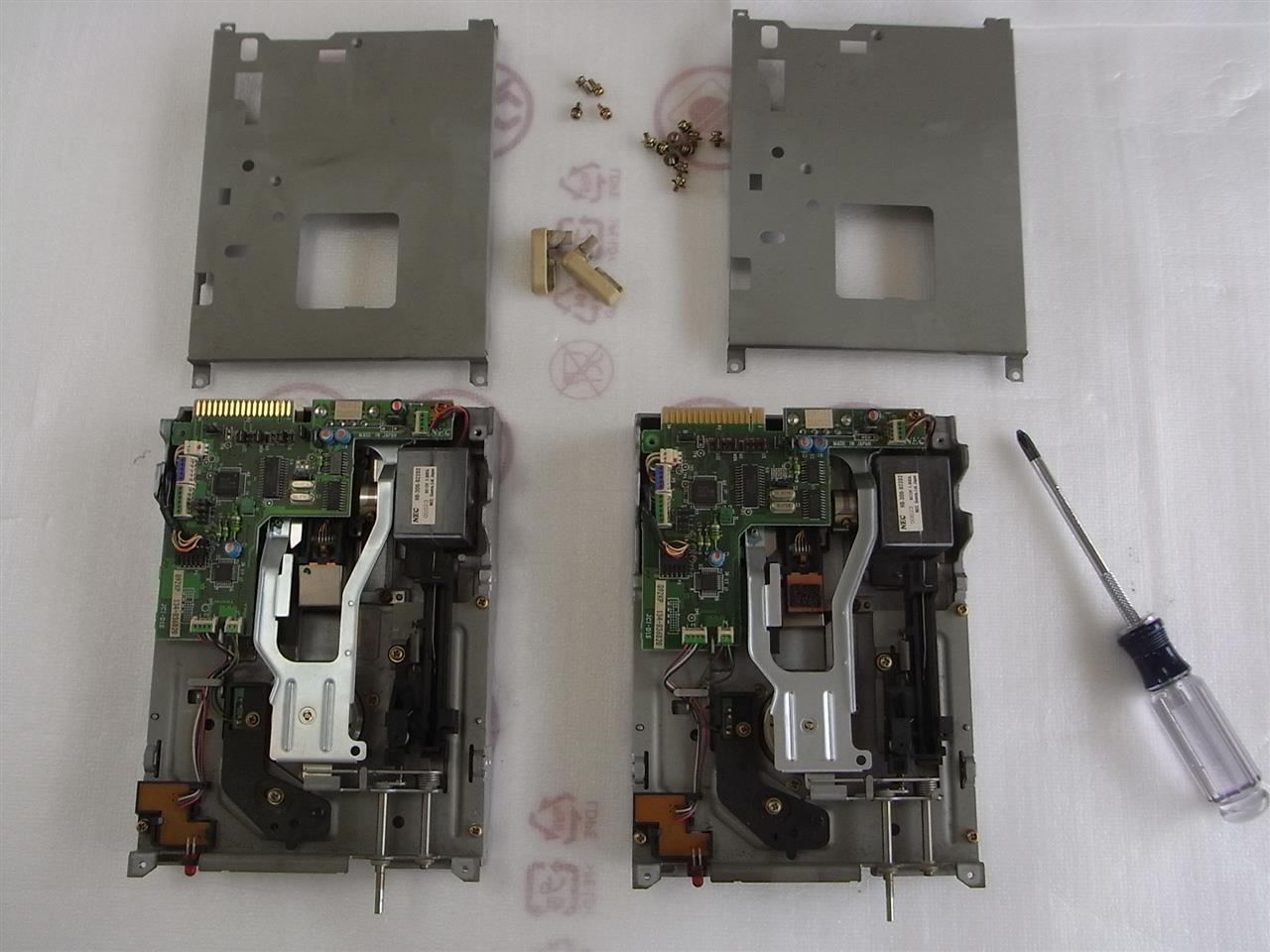

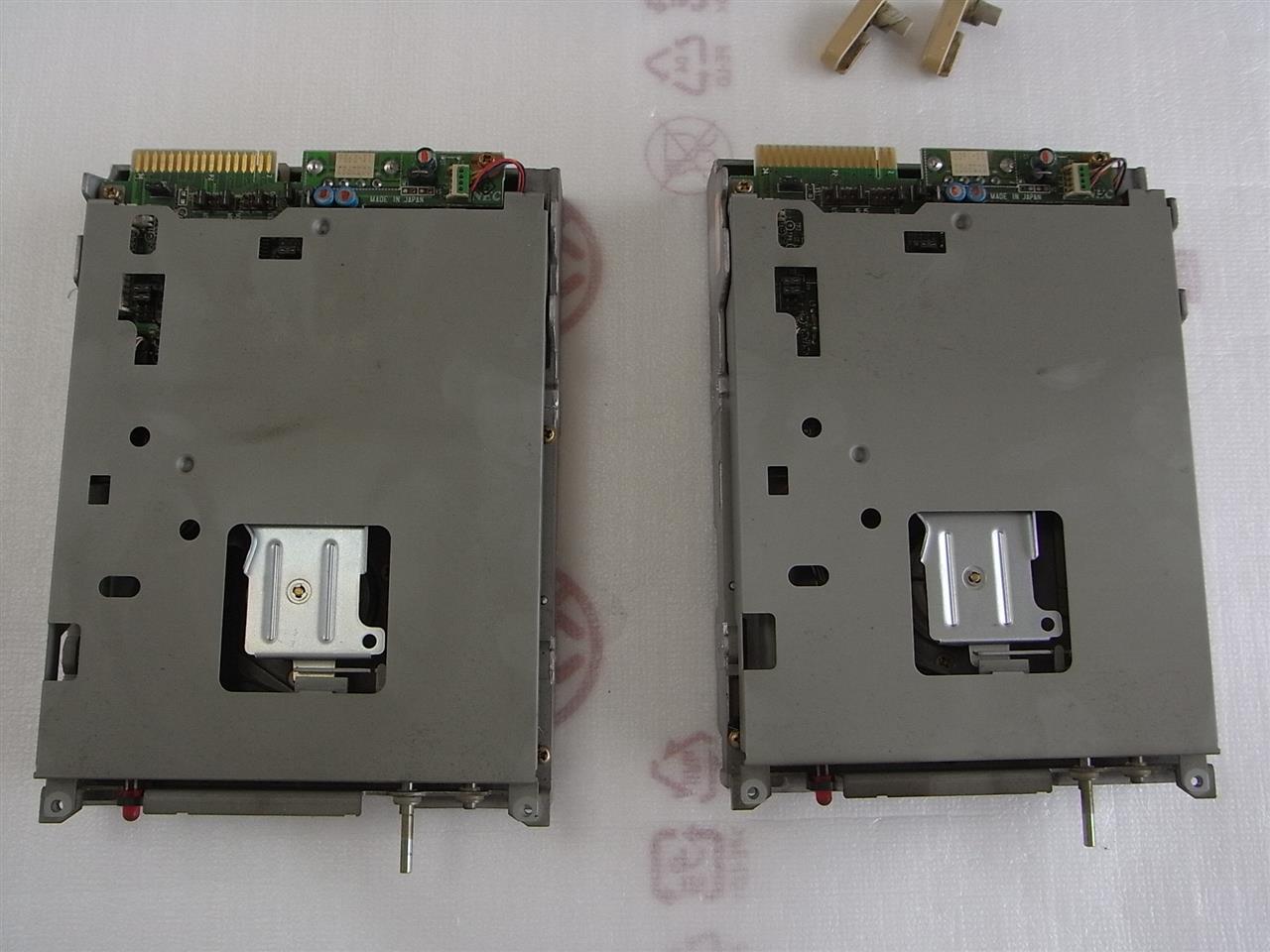

取り外した　FDドライブ

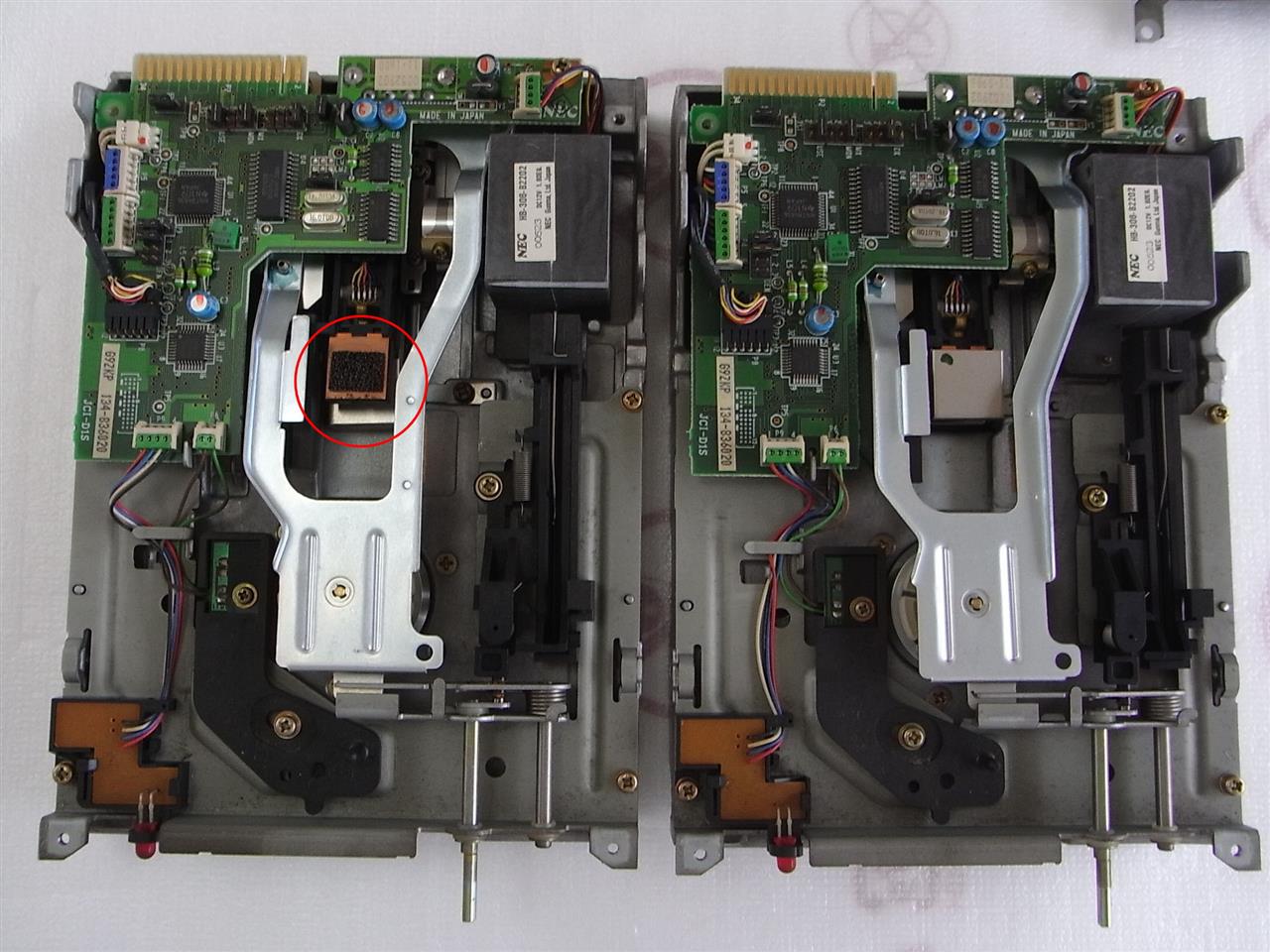

左のFDドライブは、ヘッド消磁カバー外れています。

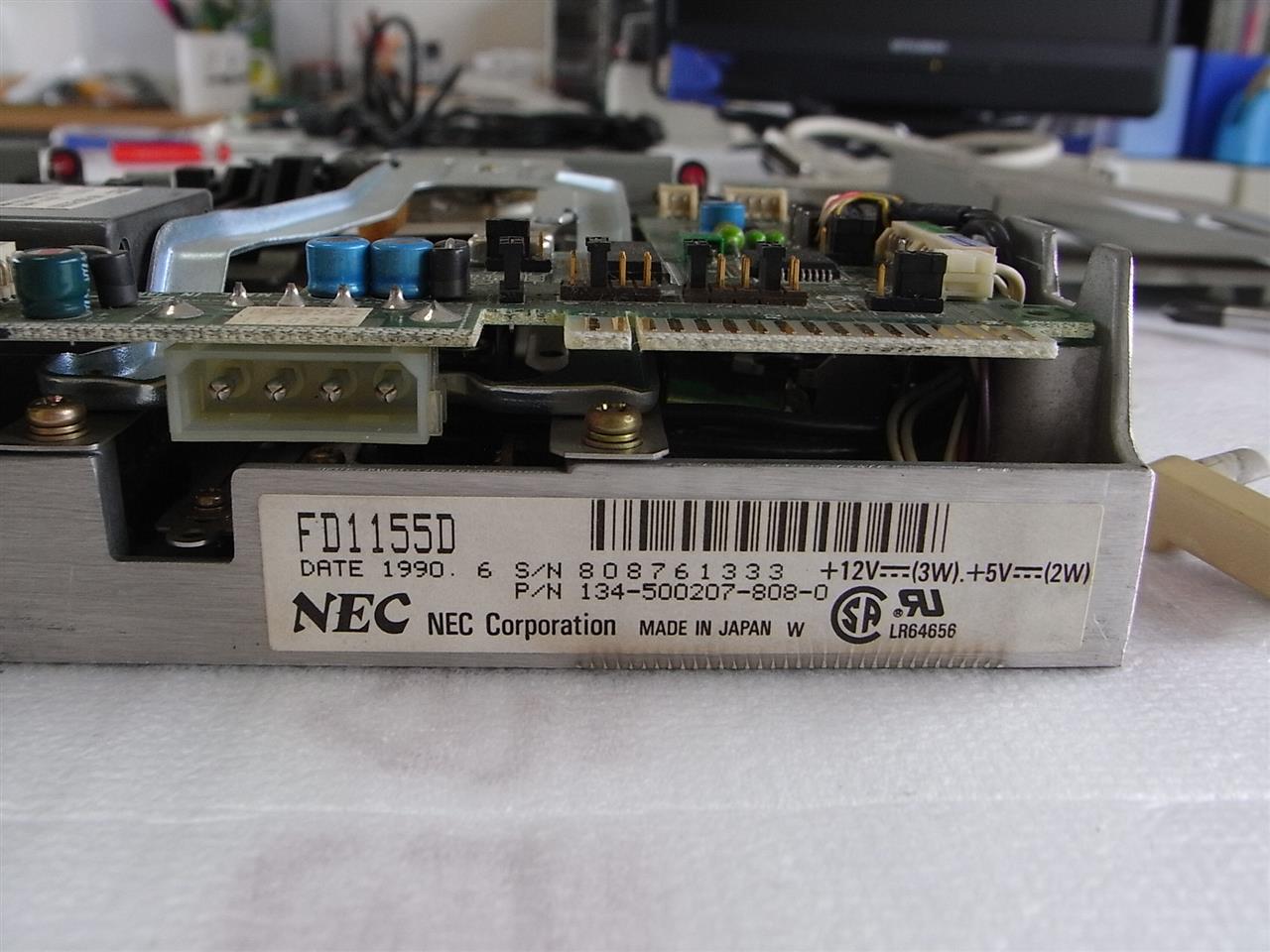

FDドライブの型番は FD1155D

ヘッド消磁カバー付きのFDドライブを流用します。

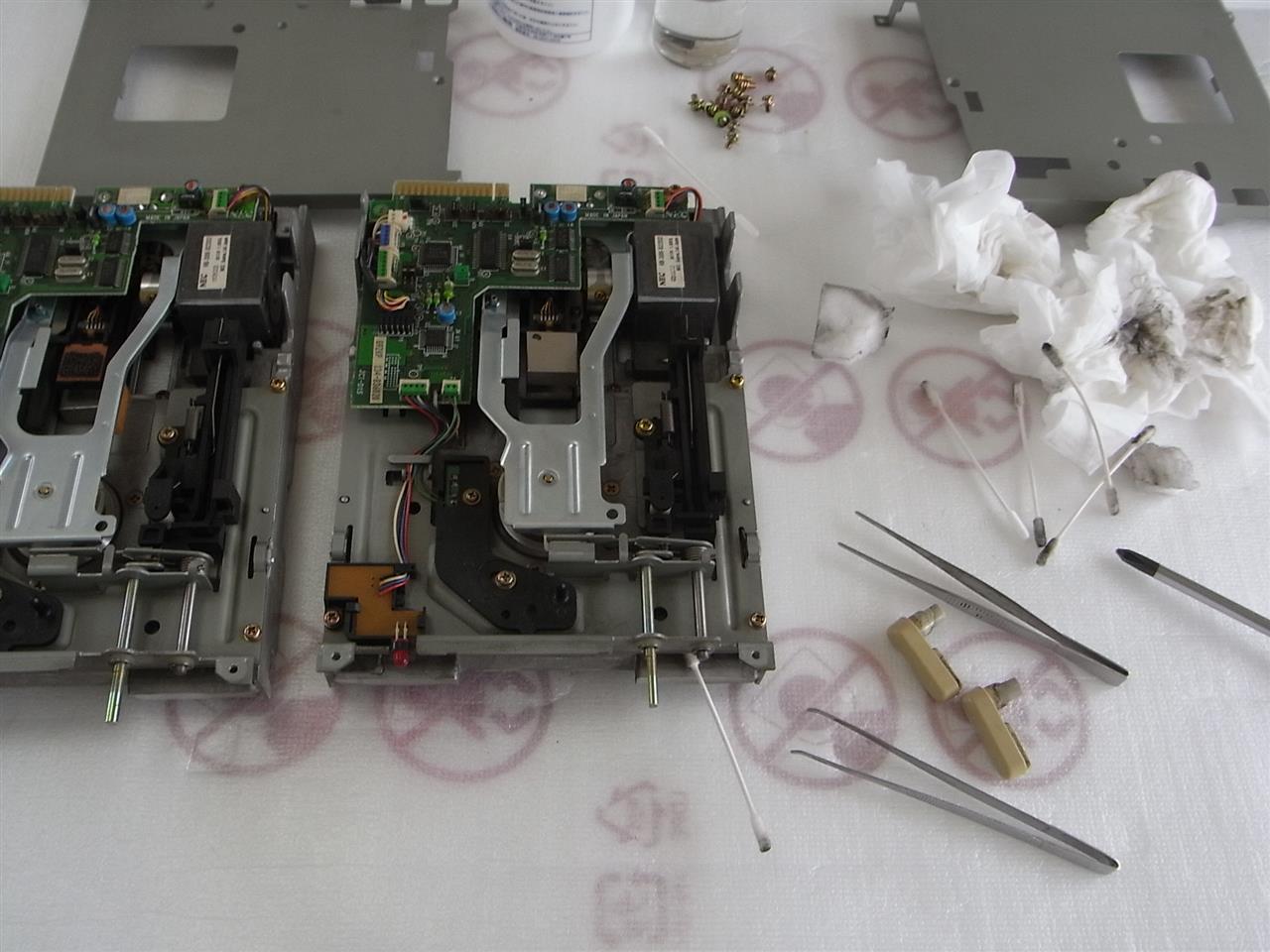

内部をクリーニングしました。

FDドライブの交換

Bドライブが壊れた PC-9801DX です。

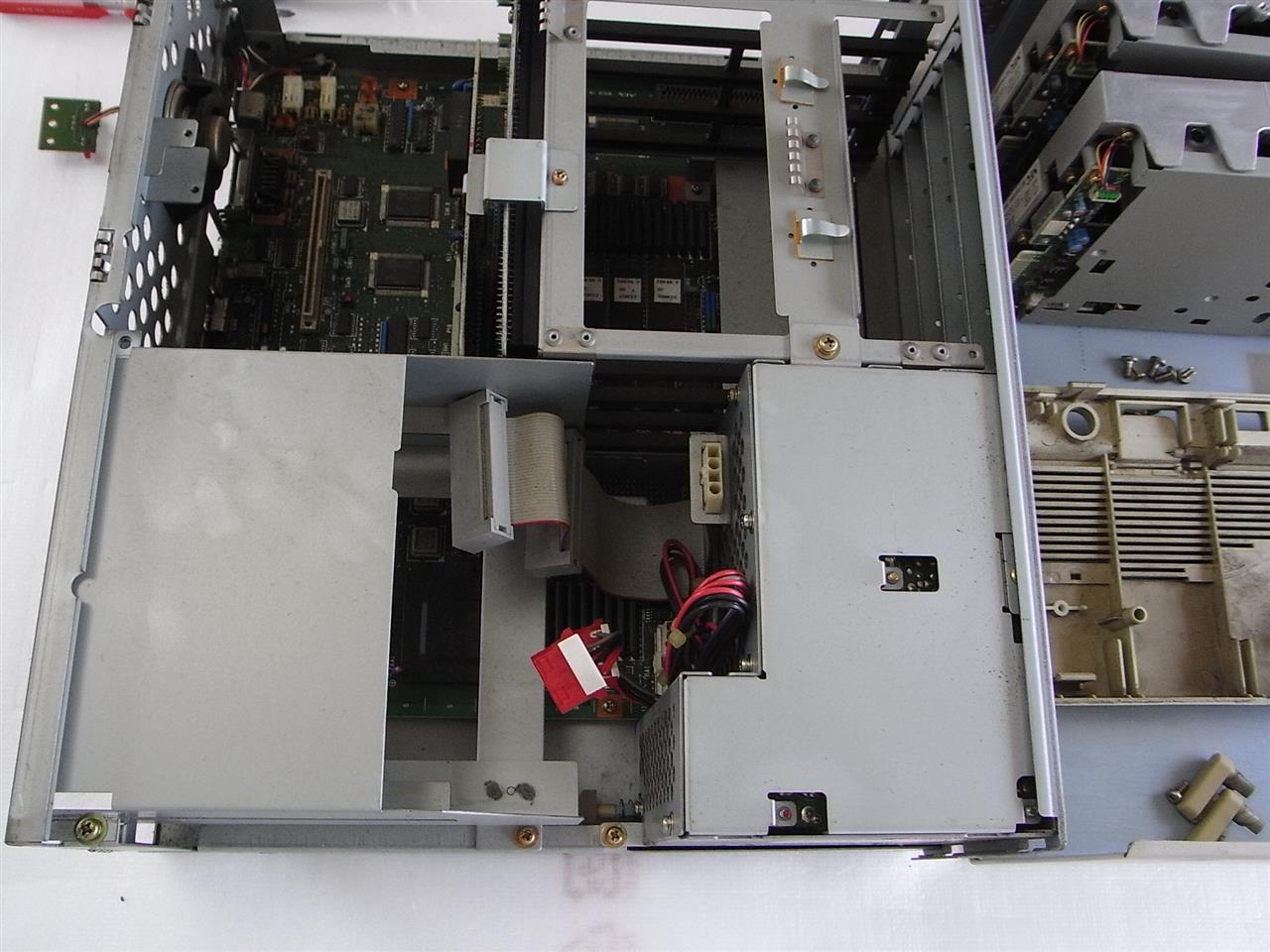

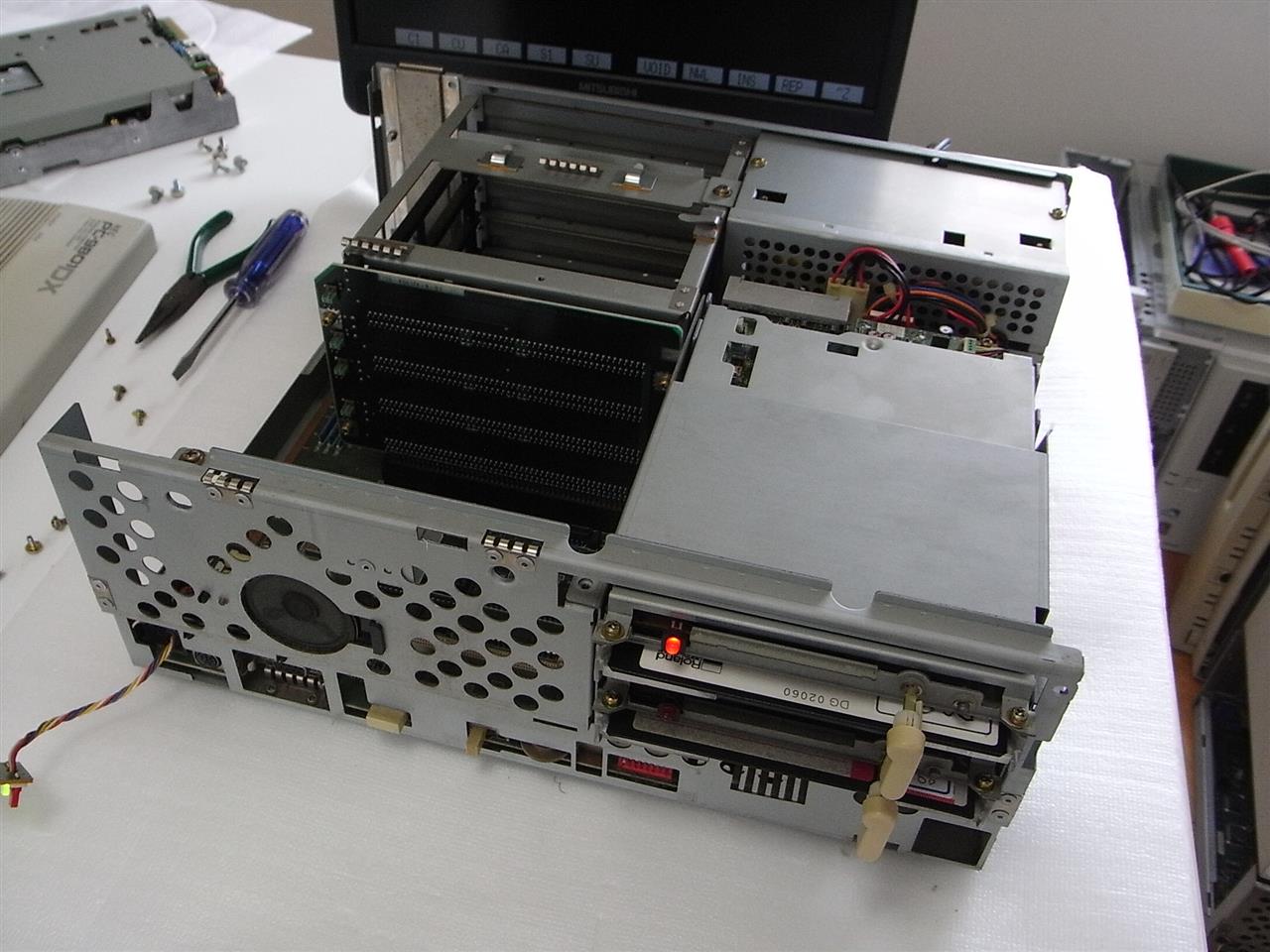

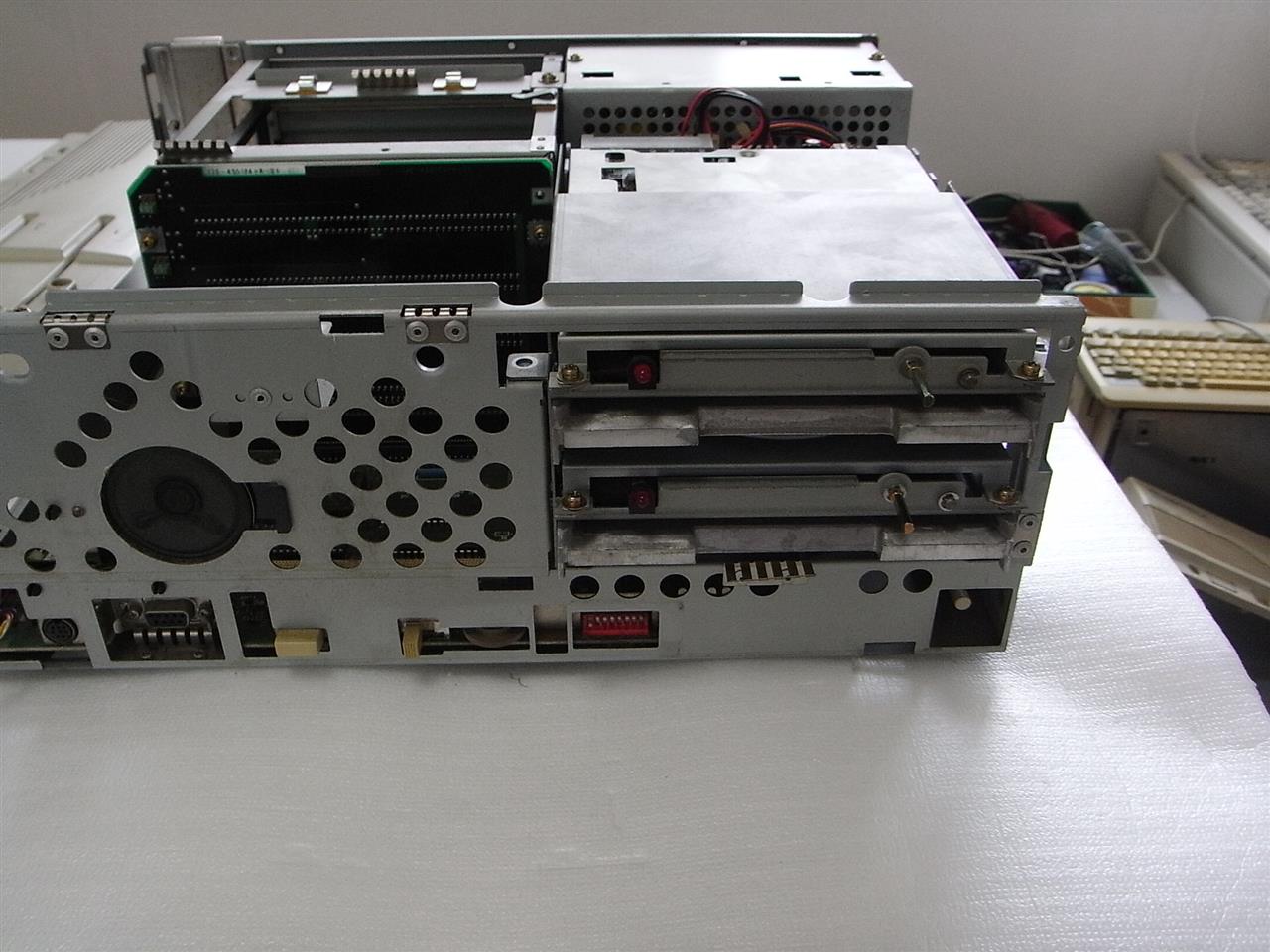

フロントカバーを外しました。

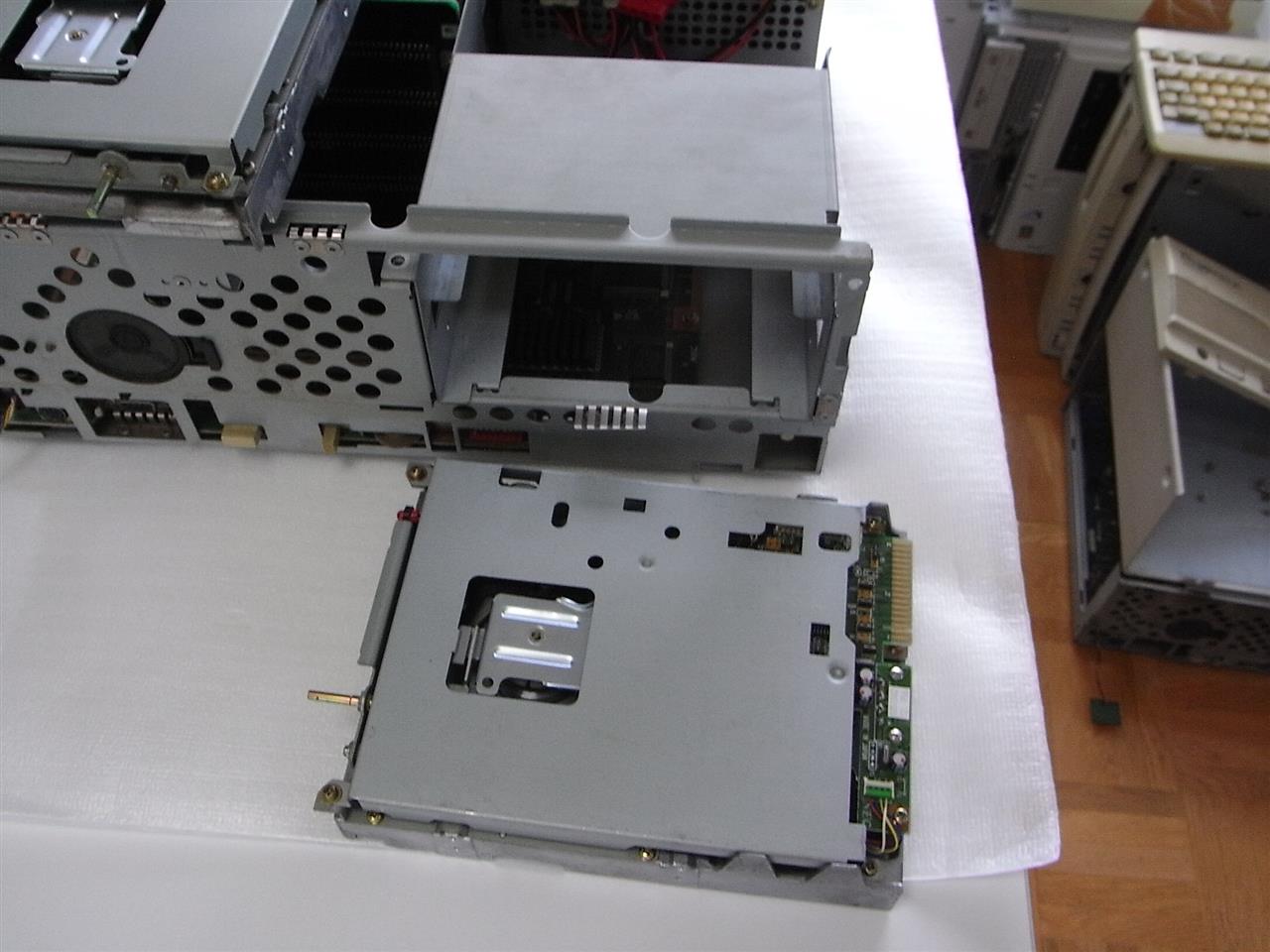

ＦＤドライブの取り外して交換します。

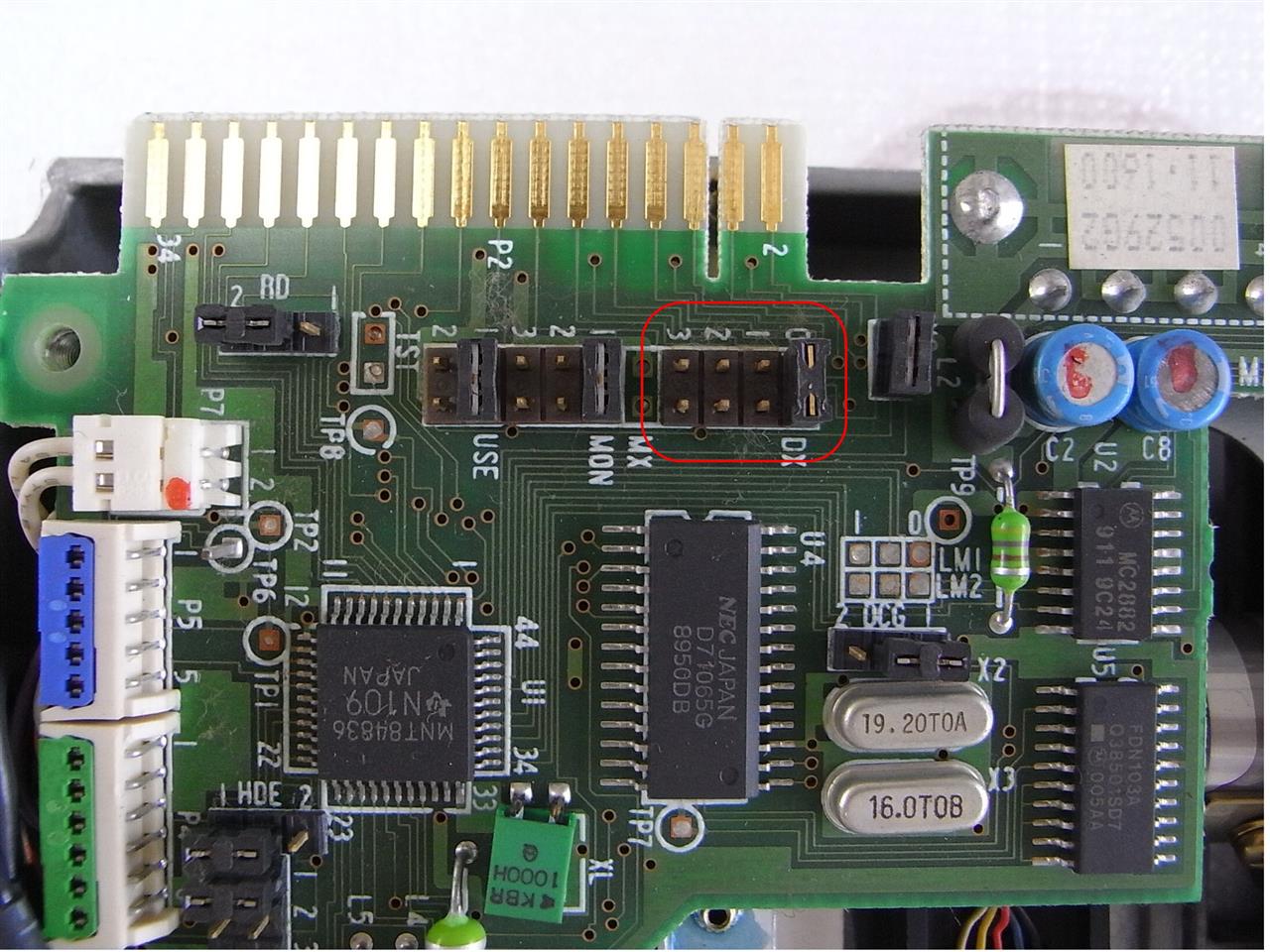

ジャンパーSWで、A/Bドライブを設定します。

0: Aドライブ　　　1: Bドライブ

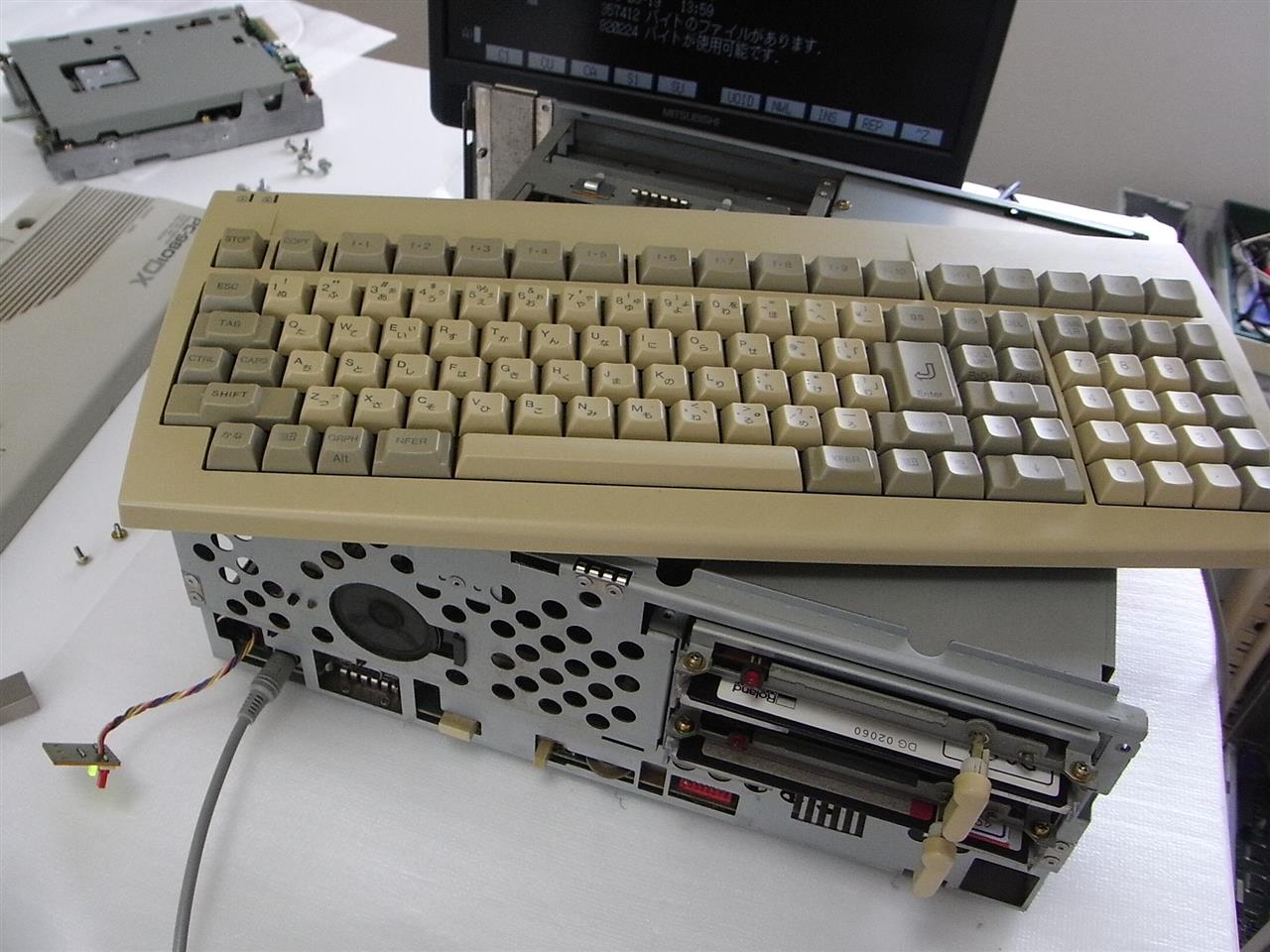

ケーブルを接続し、動作確認テスト　→　OK!

おまけ　

1990～1991 NHK TVアニメ「ふしぎの海のナディア」を見たことがありますか？

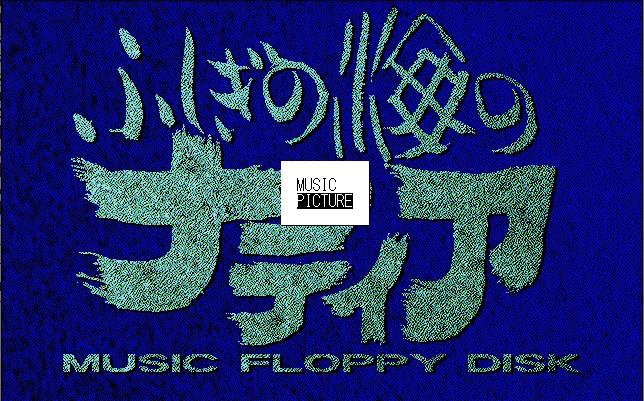

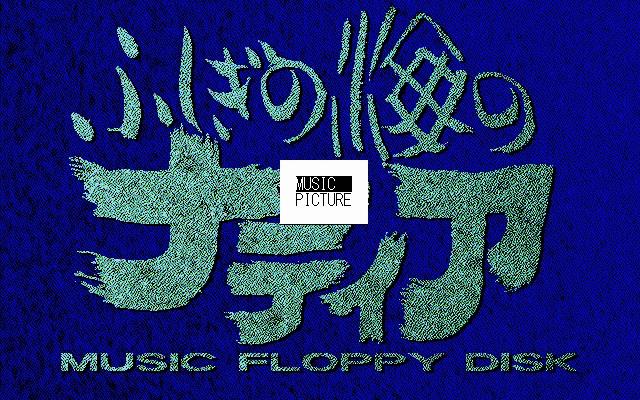

ふしぎの海のナディア： MUSIC FLOPPY DISK には
音楽と画像が入っています。

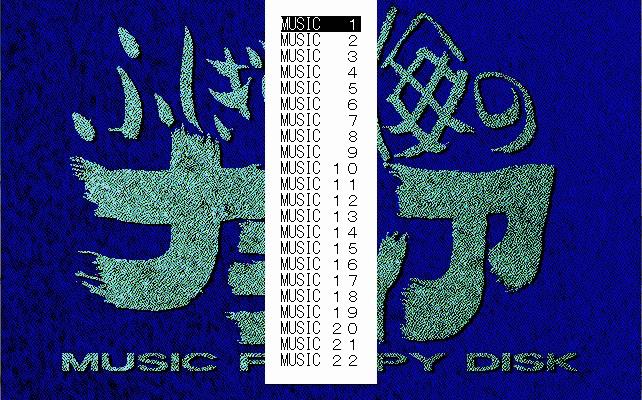

音楽か画像を選択

音楽は「初音ミク」でお馴染みのMMD音源

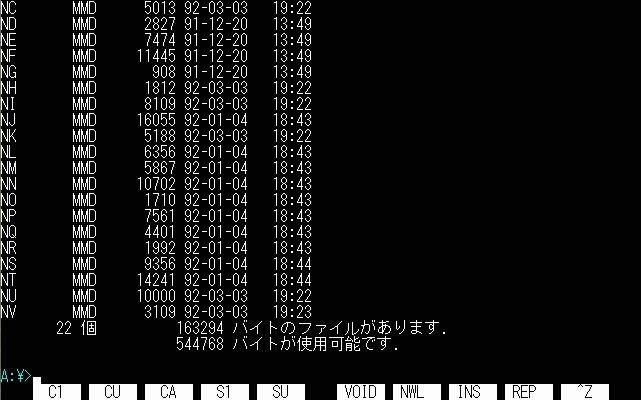

22個のMMDファイル

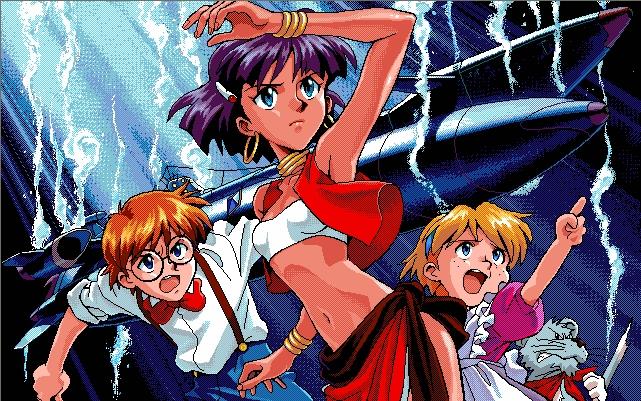

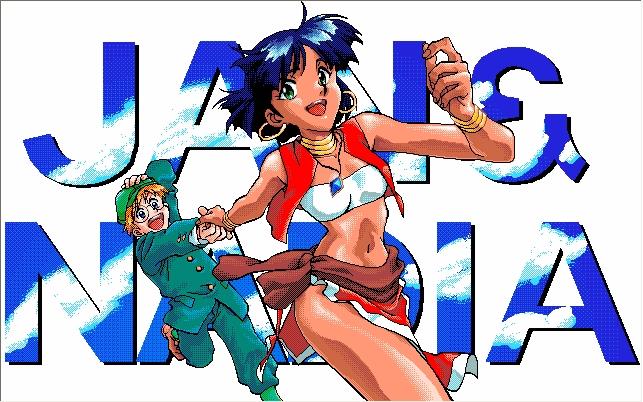

いくつかの画像

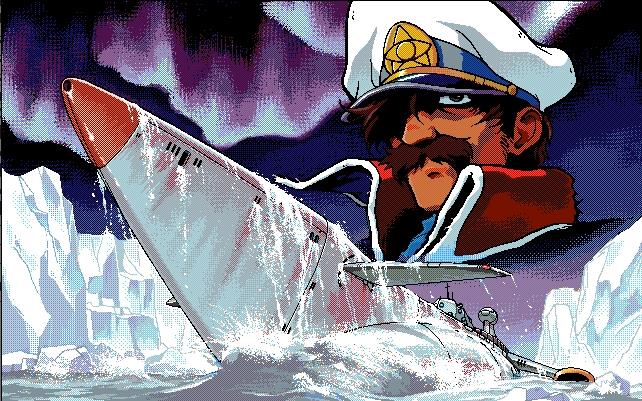

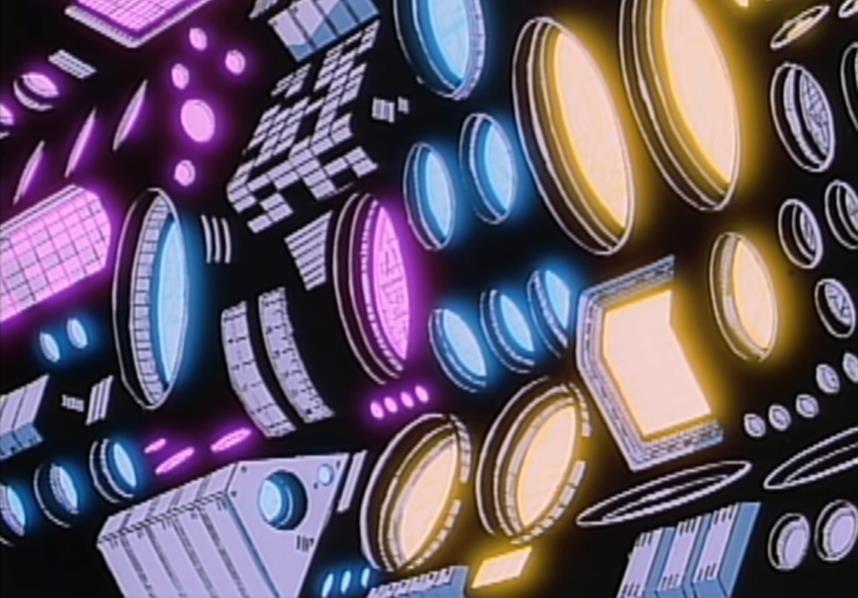

ノーチラス号

ふしぎの海のナディア第21話　さよなら・・・ノーチラス号
