MAC PowerPCの電源SW交換

電源を入れても電源が入らないので中をみてみました。

原因は、経年劣化で電源ＳＷのプラスチック部が壊れていました。

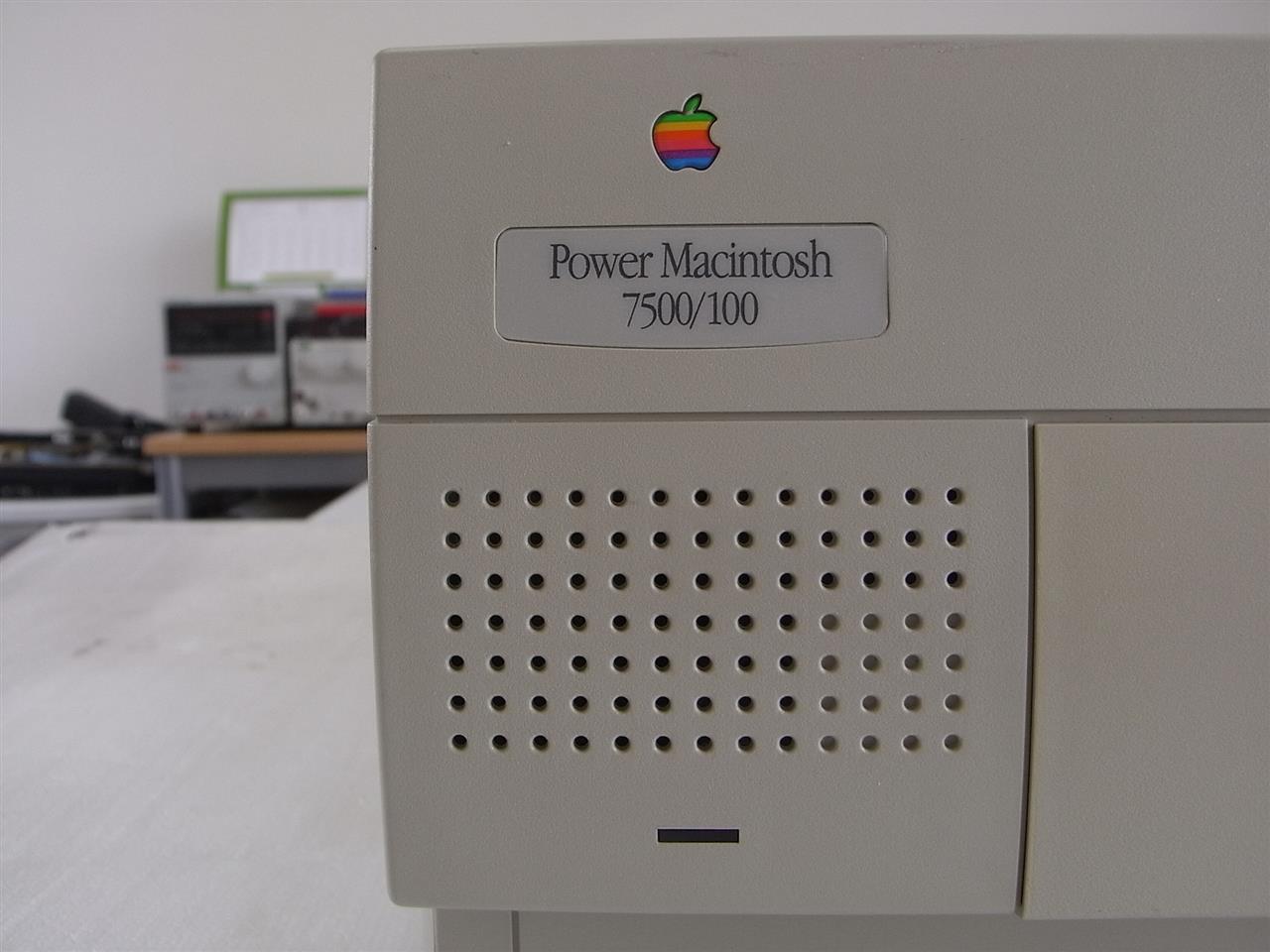

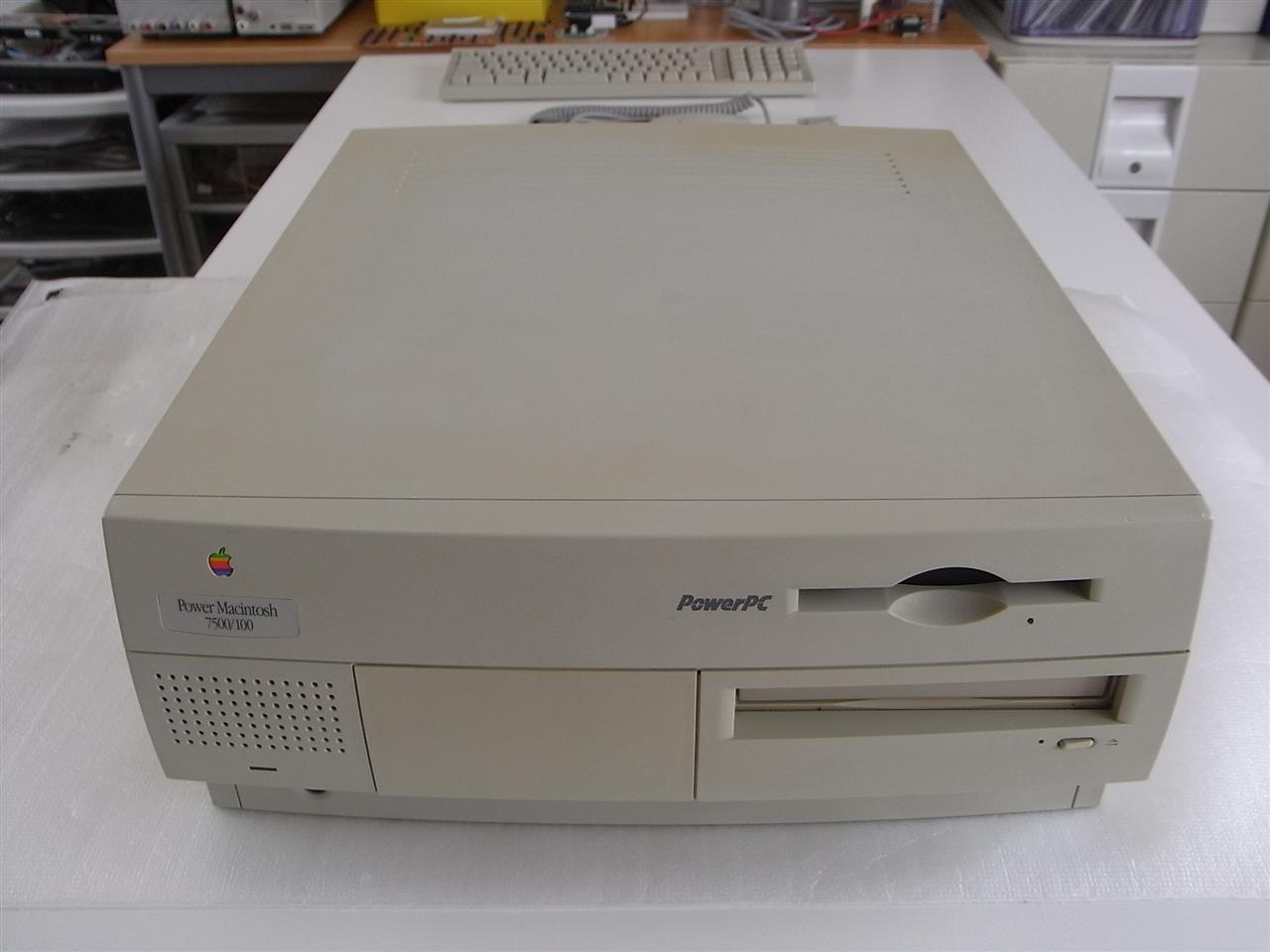

古い Power Macintosh 7500/100 です

第2世代のPower Macintoshシリーズとして1995年8月に発売

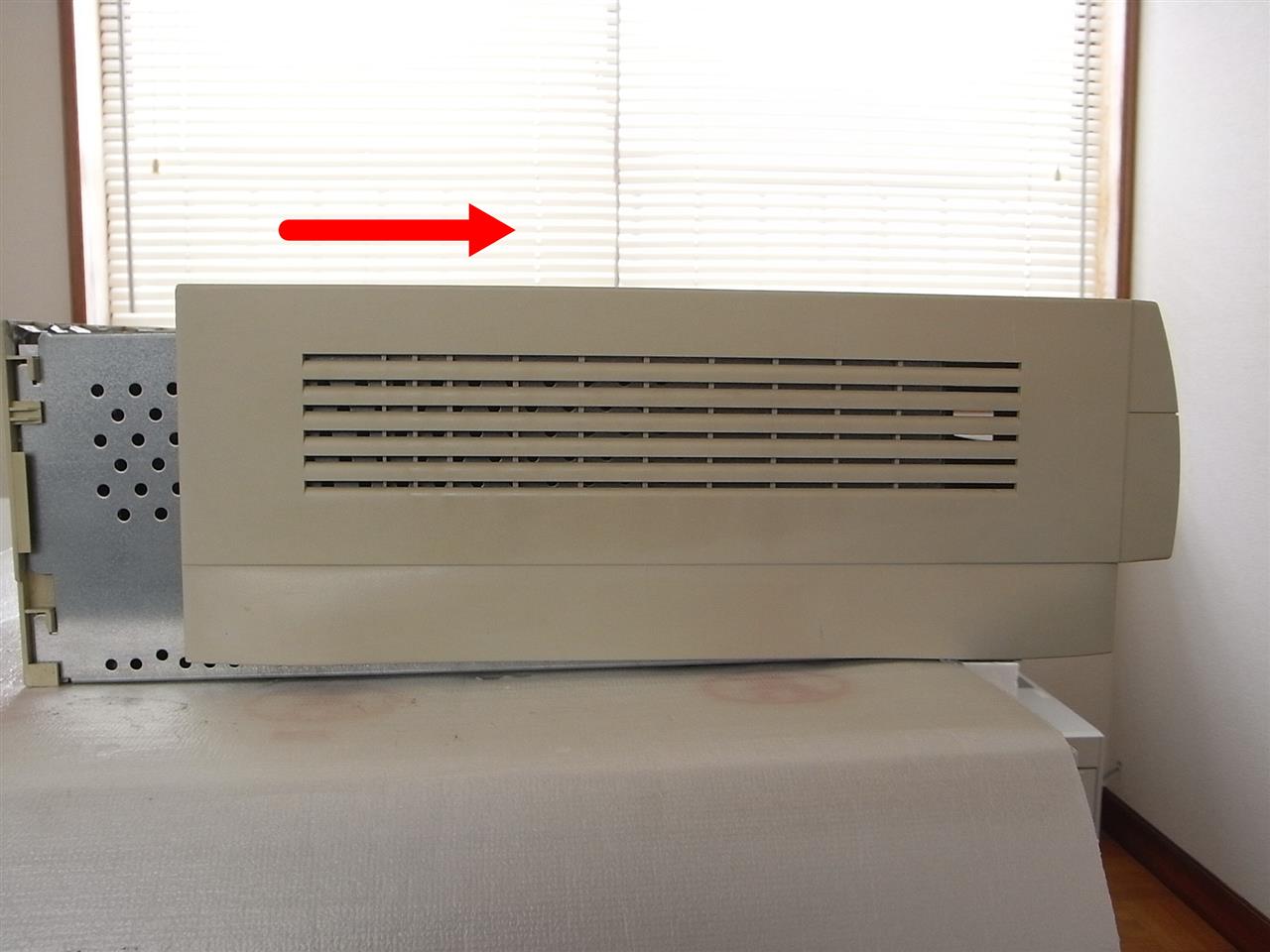

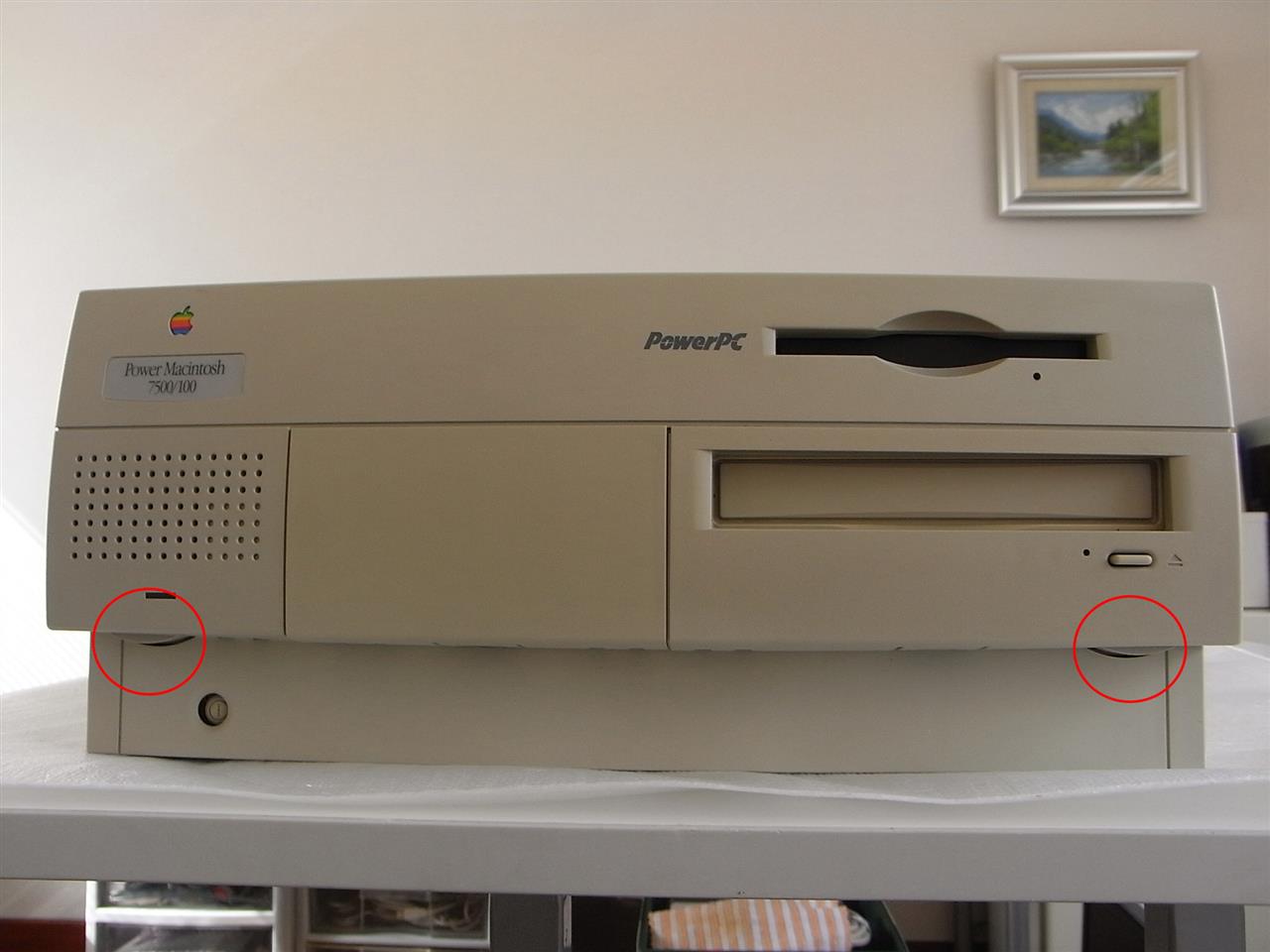

開け方は、左右の爪を押しながらケースを手前に引きます。

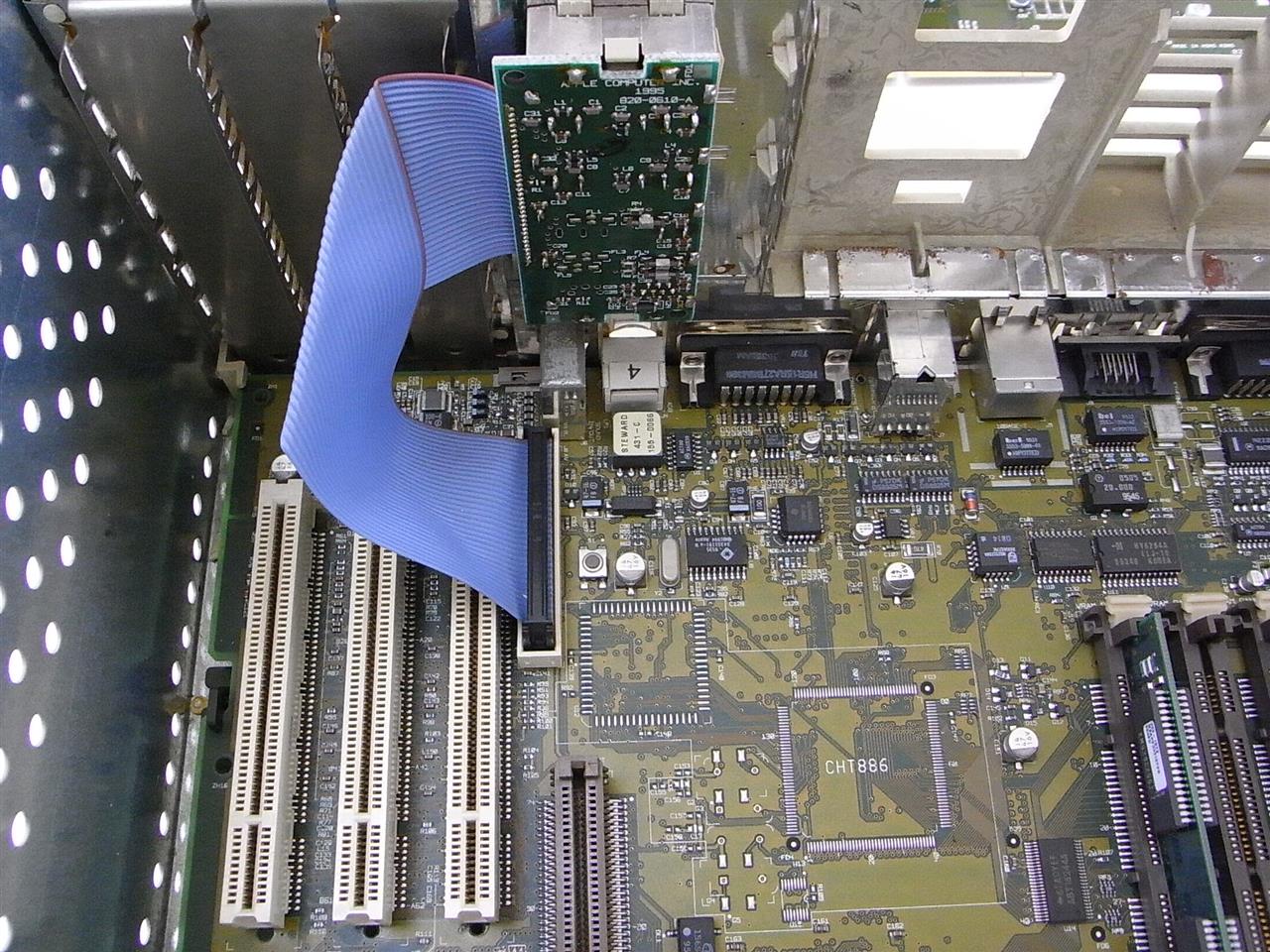

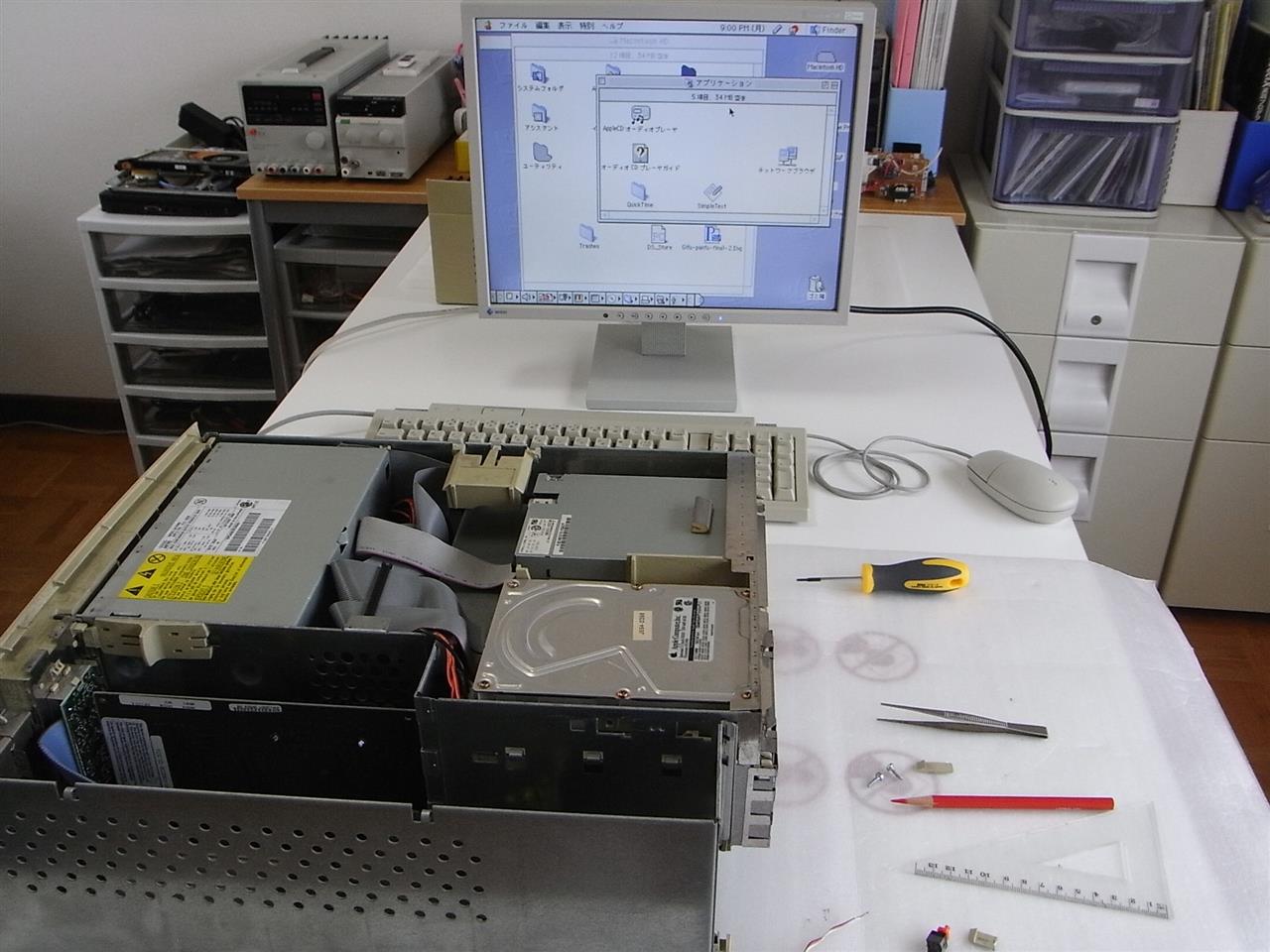

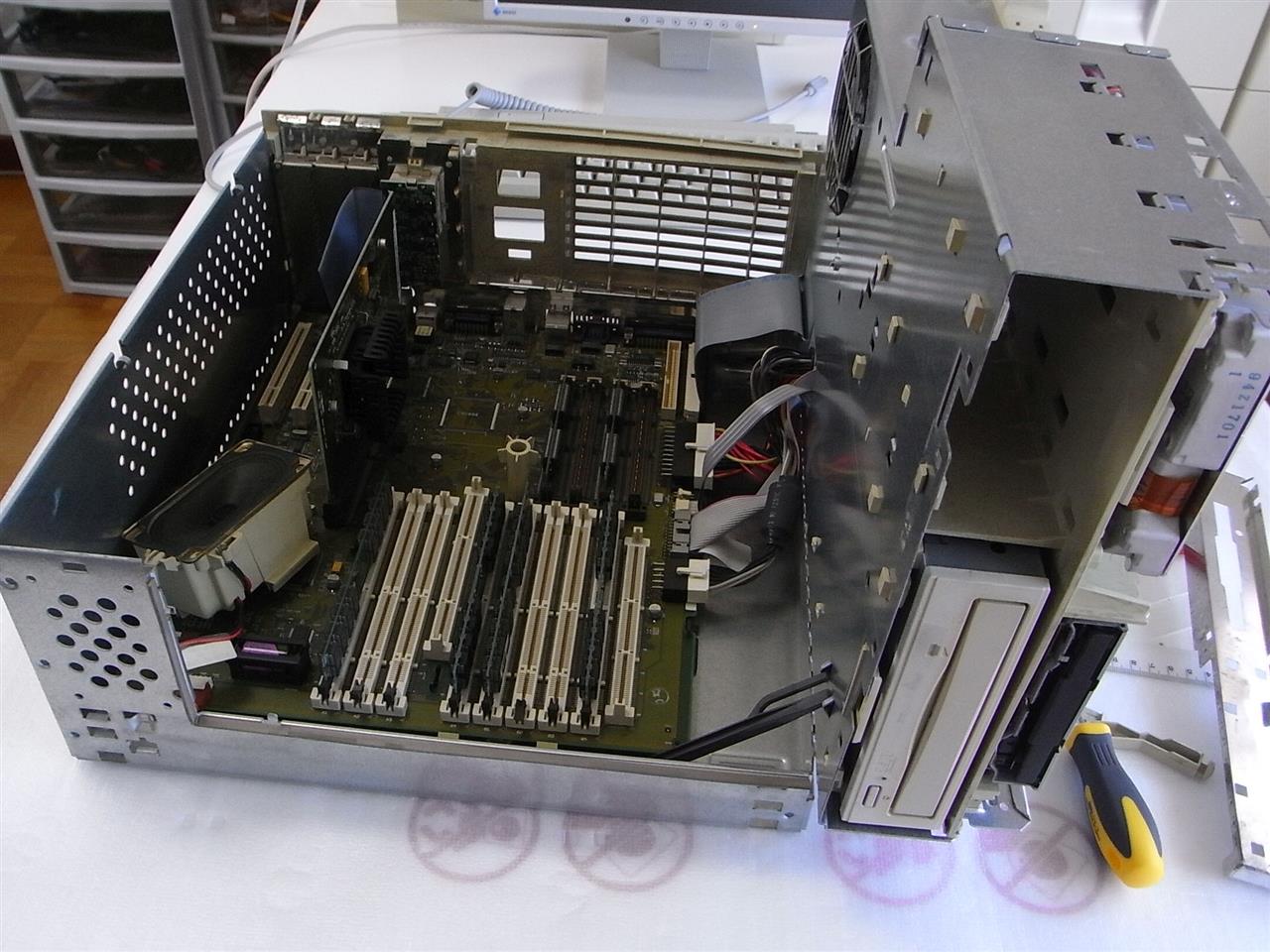

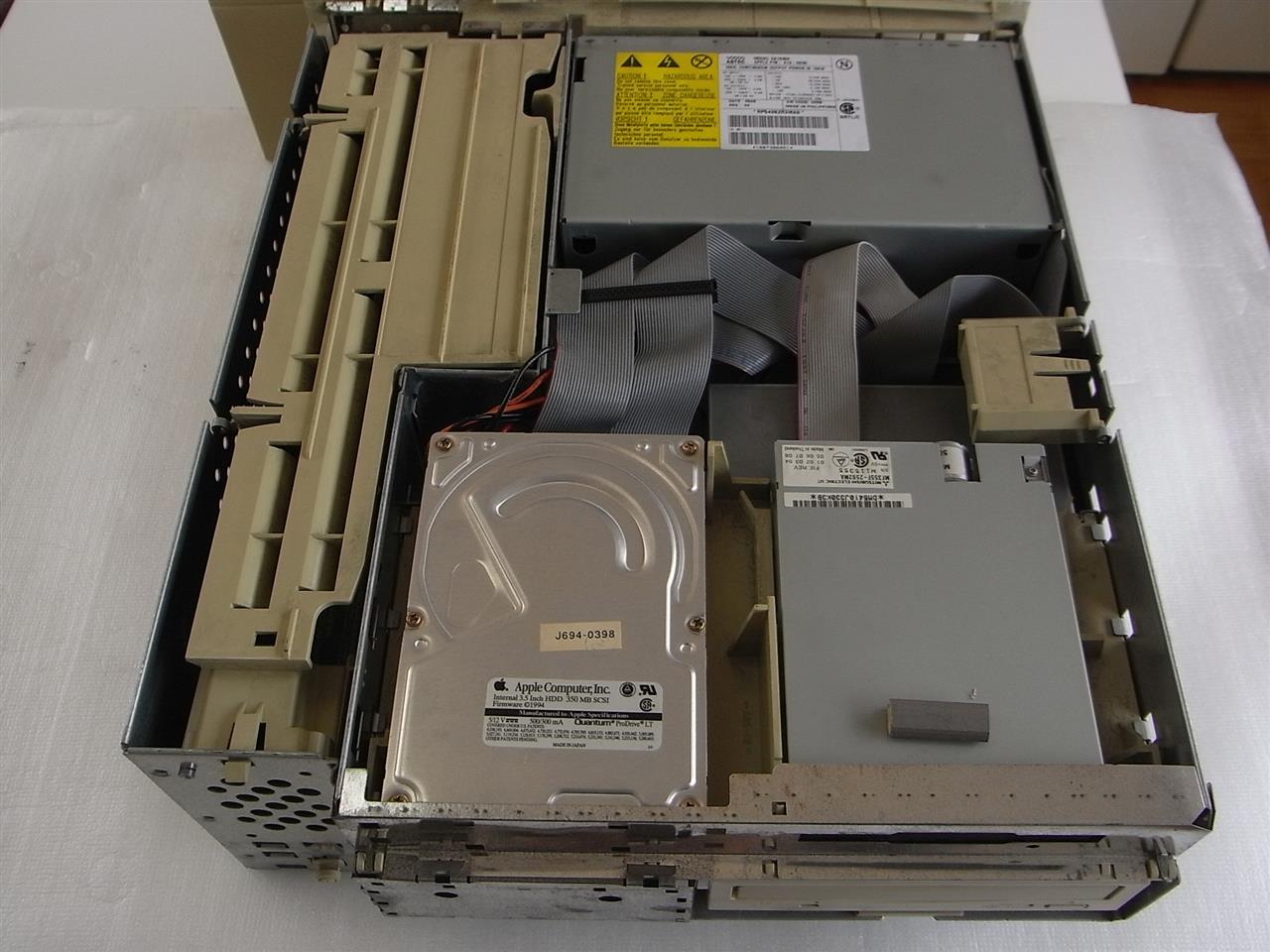

開けた状態

電源ユニット、SCSIのHDD、3.5ｲﾝﾁFD、CD-R

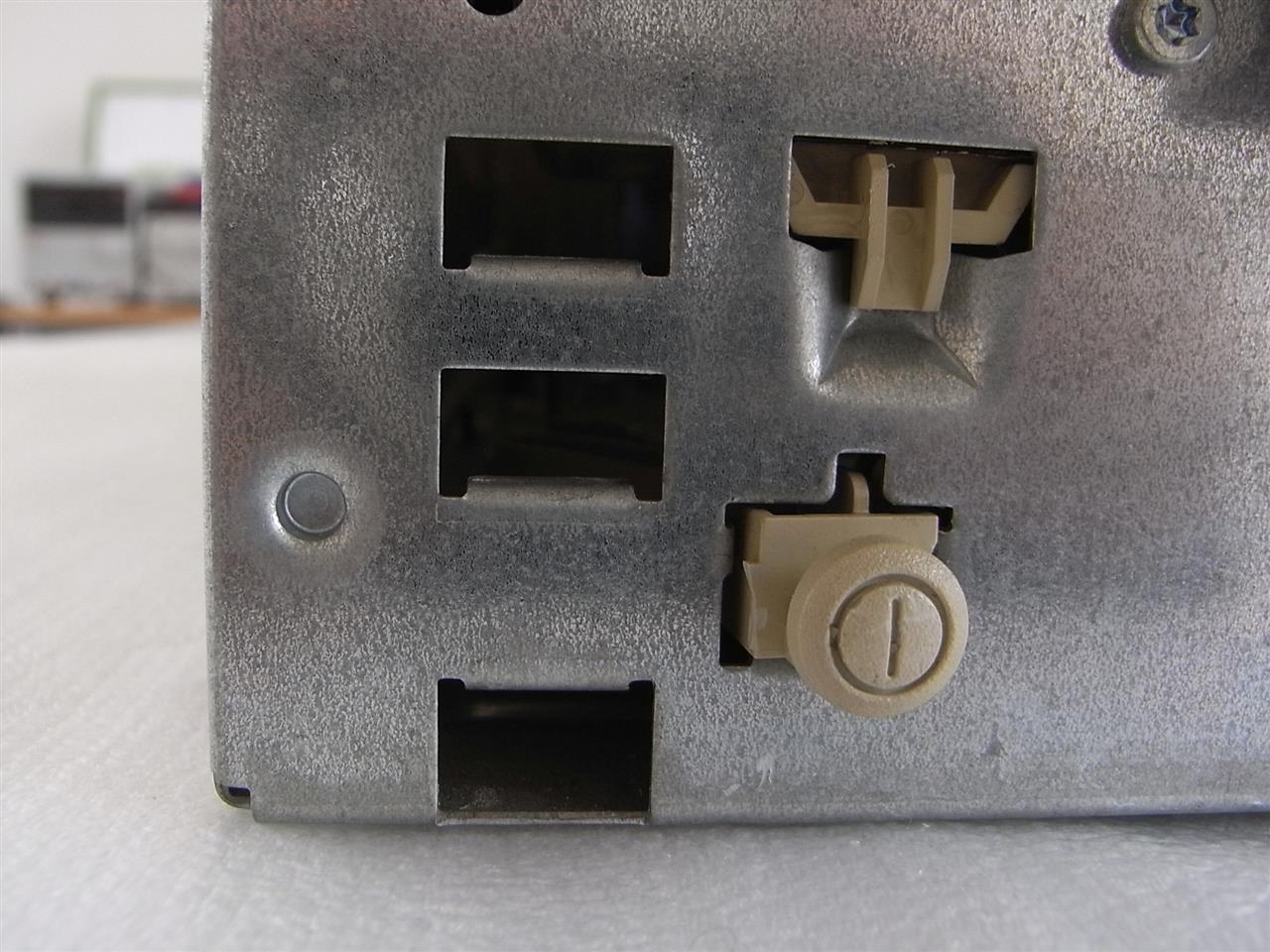

電源SW

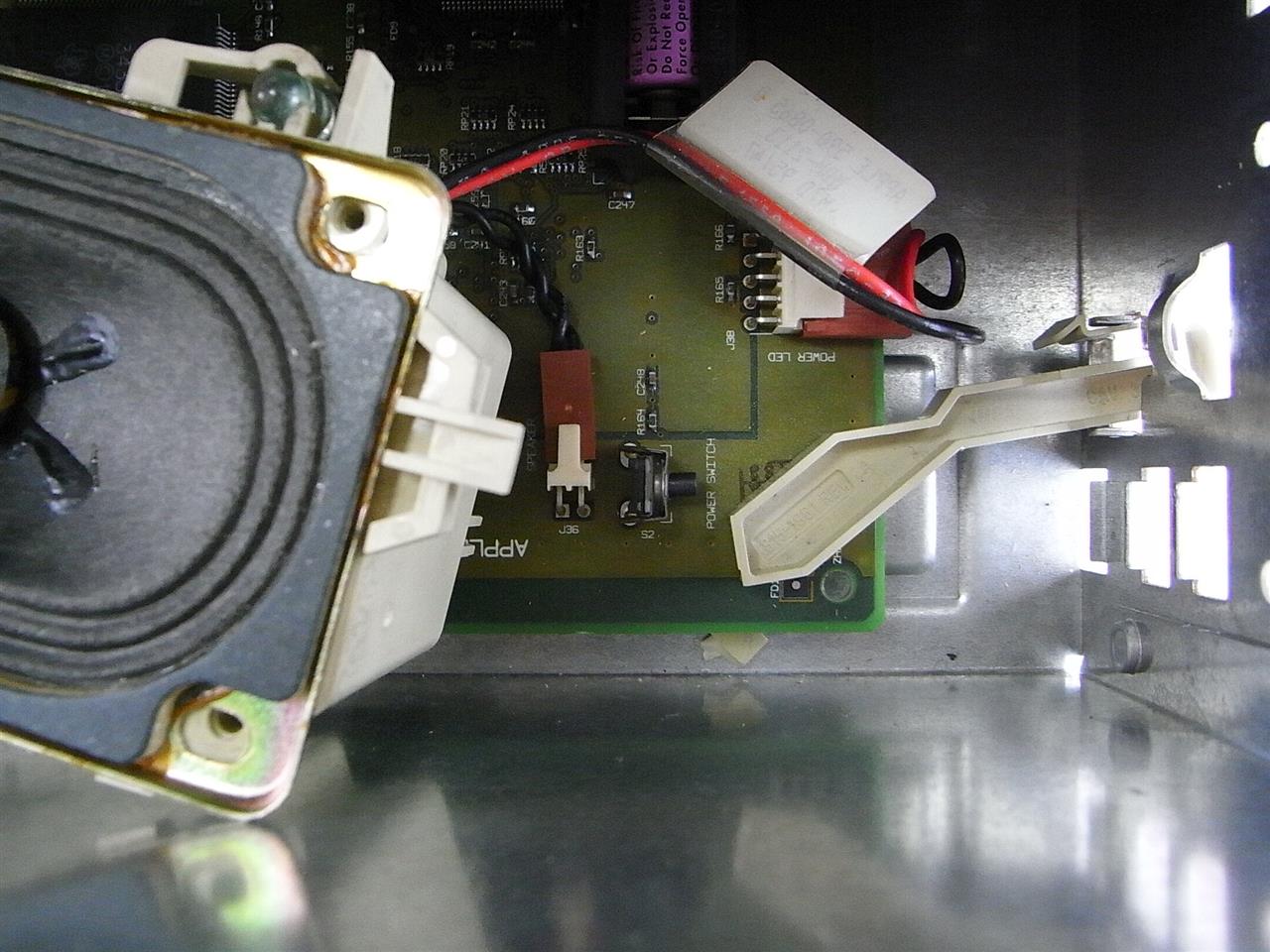

マザーボードに マイクロSWが直付で、ヘ状プラスチックで押す方式。

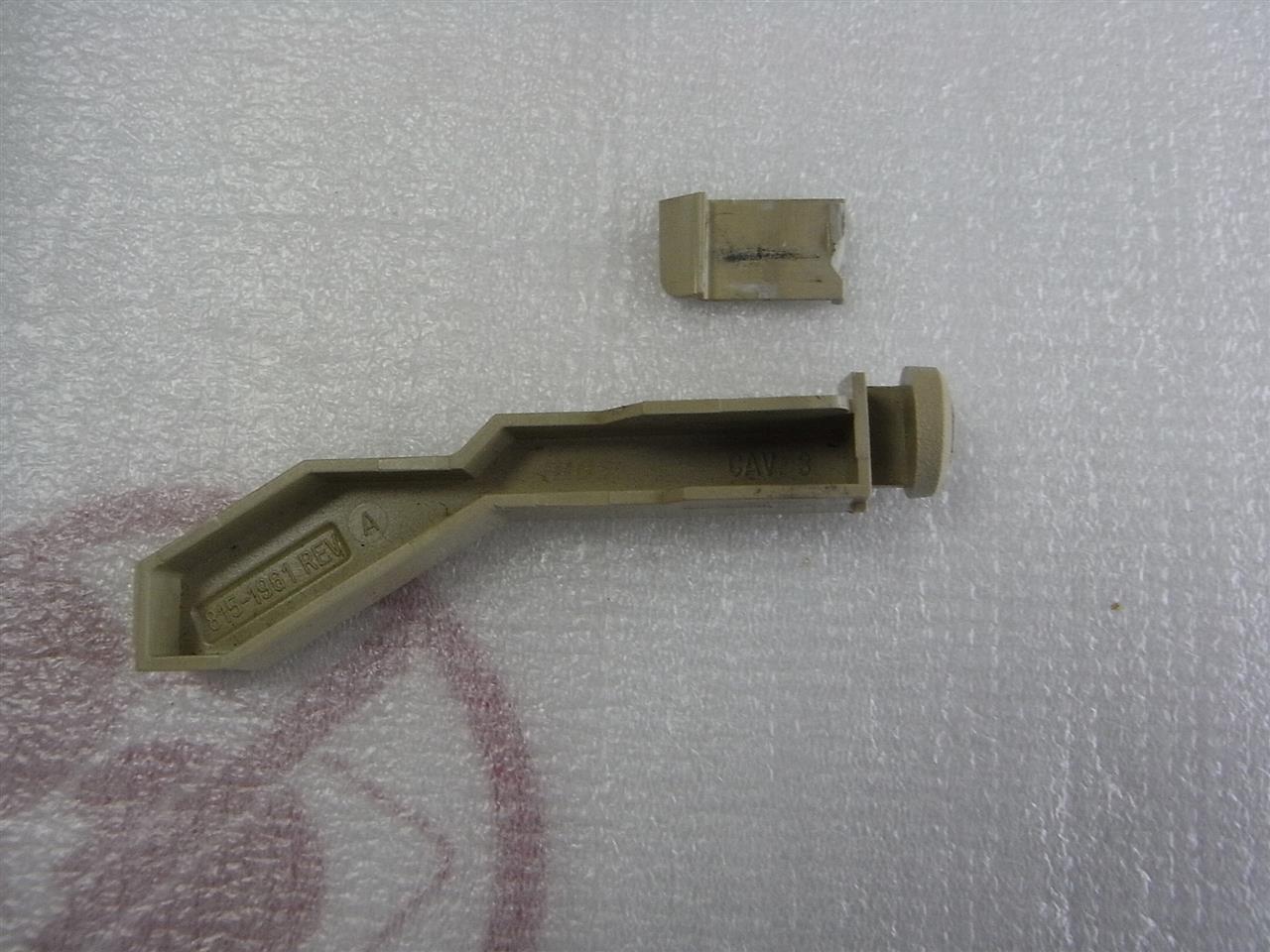

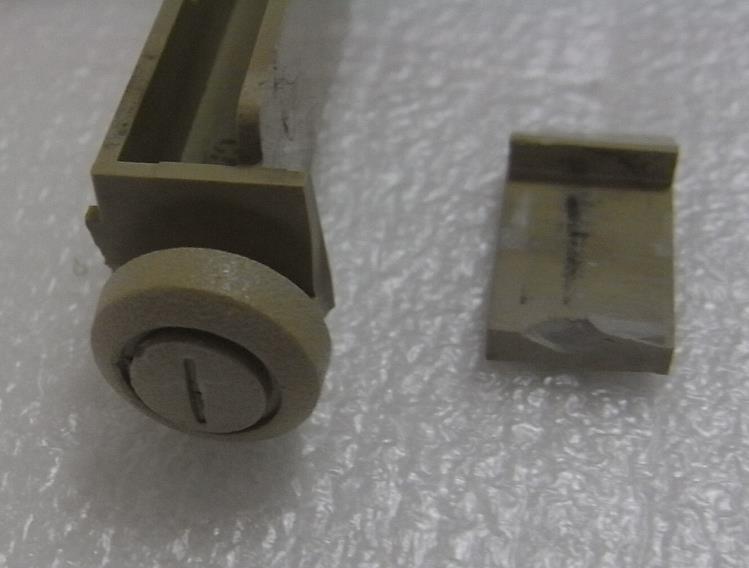

ヘ状プラスチックが劣化し壊れています。
その為ボタンを押してもうまくマイクロSWが押せない状態。




デザイン上の問題か不明ですが、マイクロSWと電源ボタンの位置が違うので
独特な、ヘ状プラスチックになっています。
( PC98は、真っすぐなプラスチック製の丸い棒 ）




この電源ボタンはやめて、マザーボードの裏からリード線を出すことにしました。　

---

マザーボードの取り外し

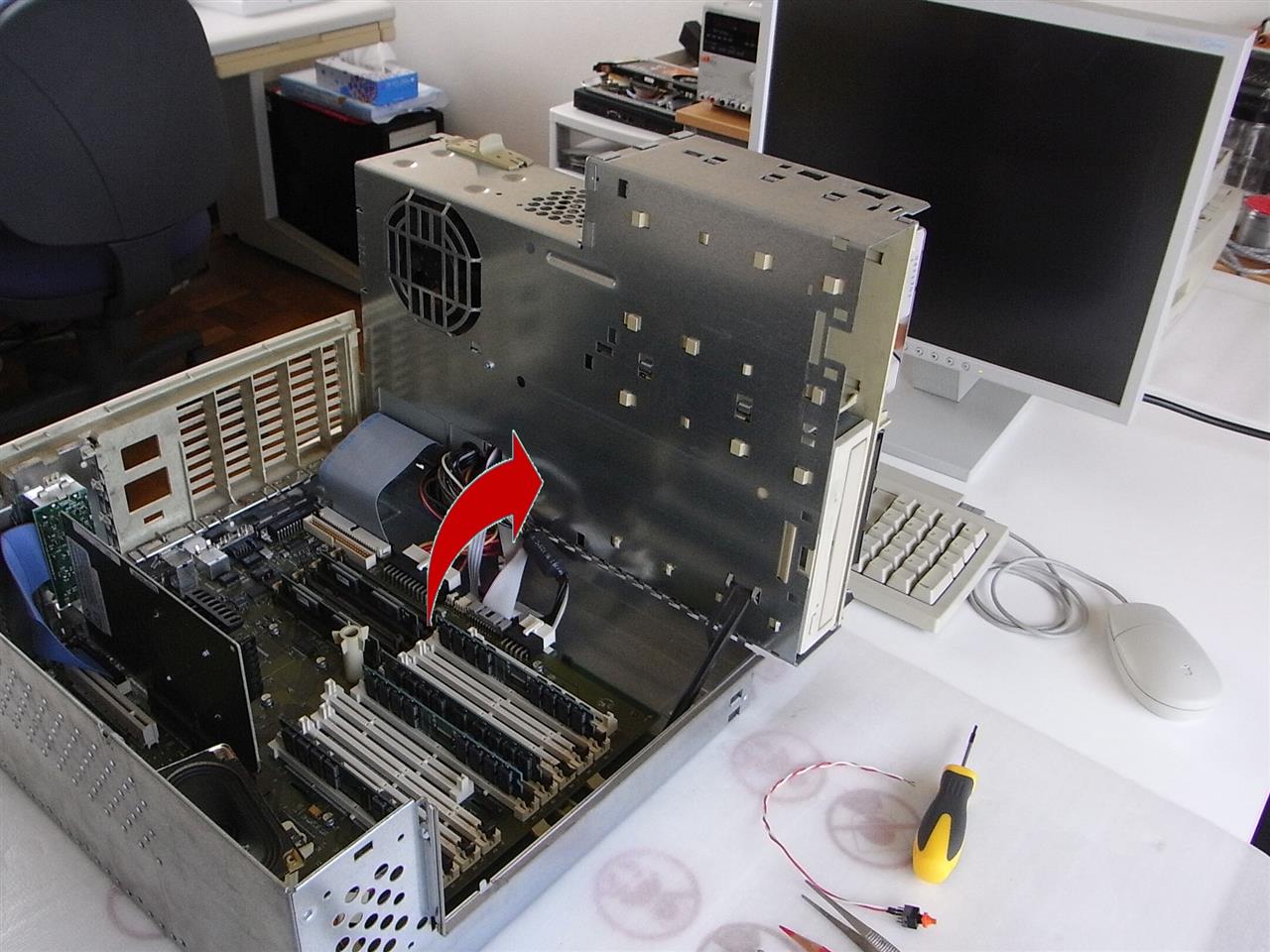

２つに分かれた上部筐体を上げ、右側に倒します。

上部には、電源、ハードディスク、FDD、CD-R。

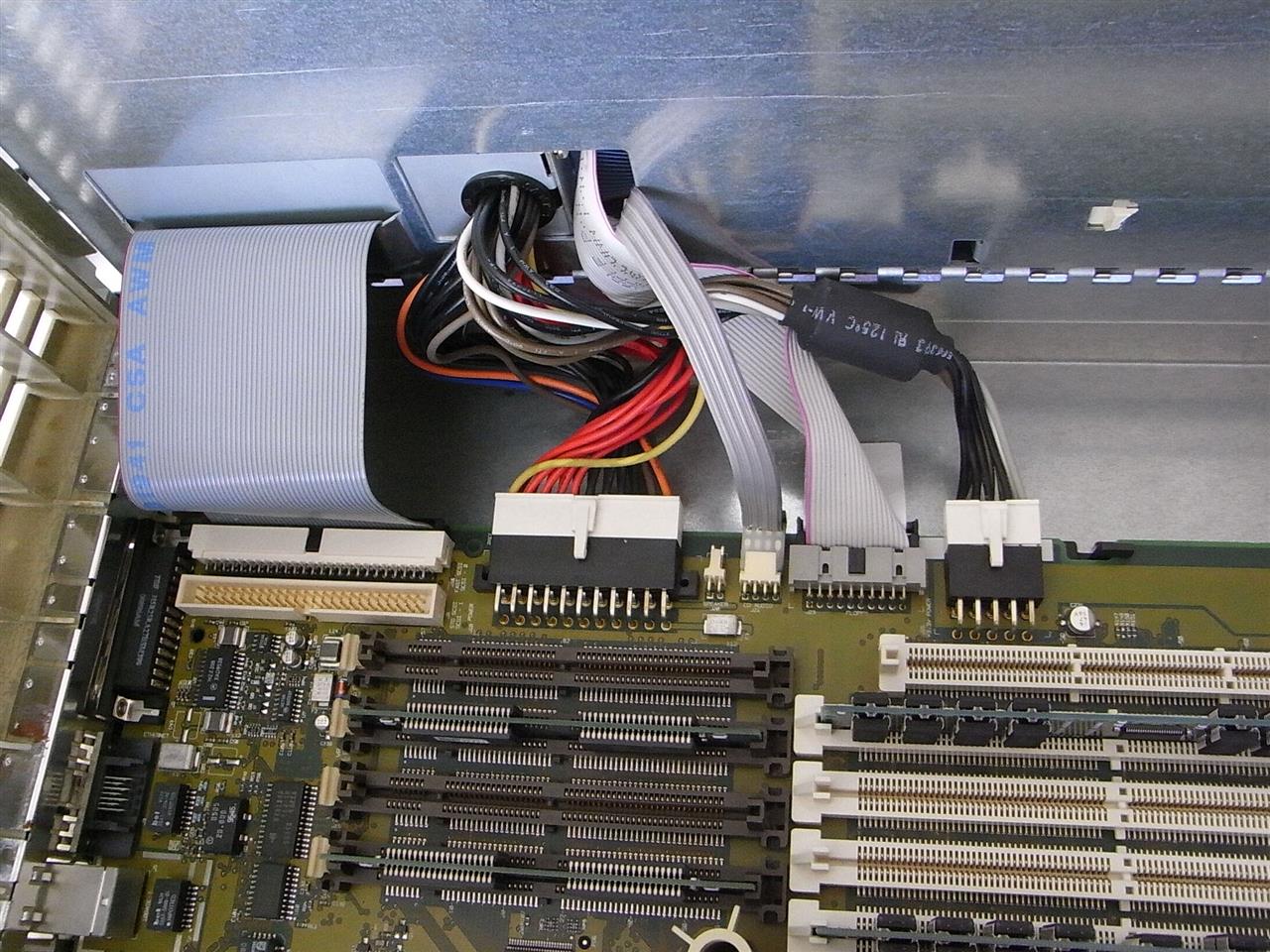

電源、HDD、FD等のコネクター類を外します。

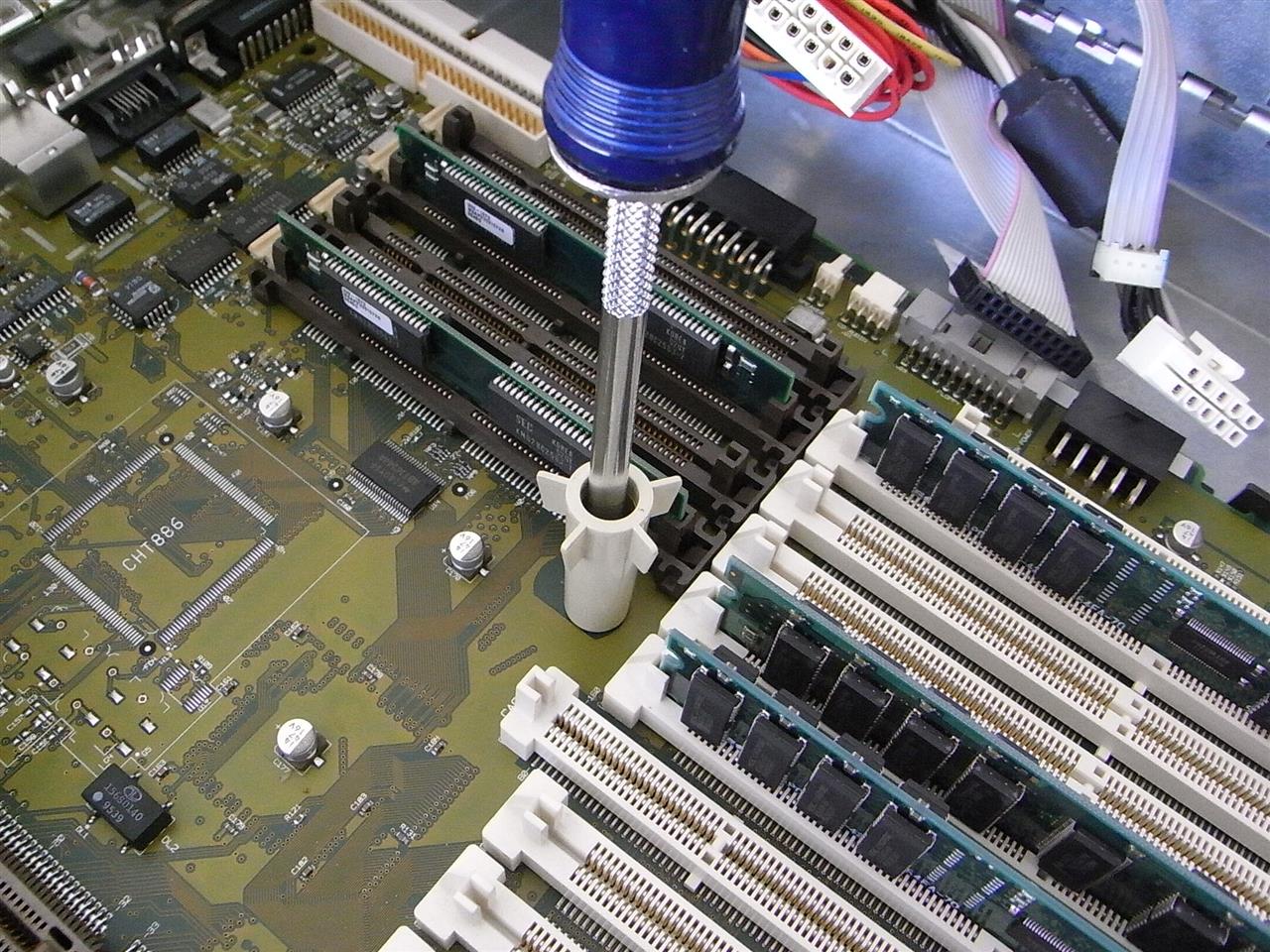

マザーボードを留めている中央のネジを外します。

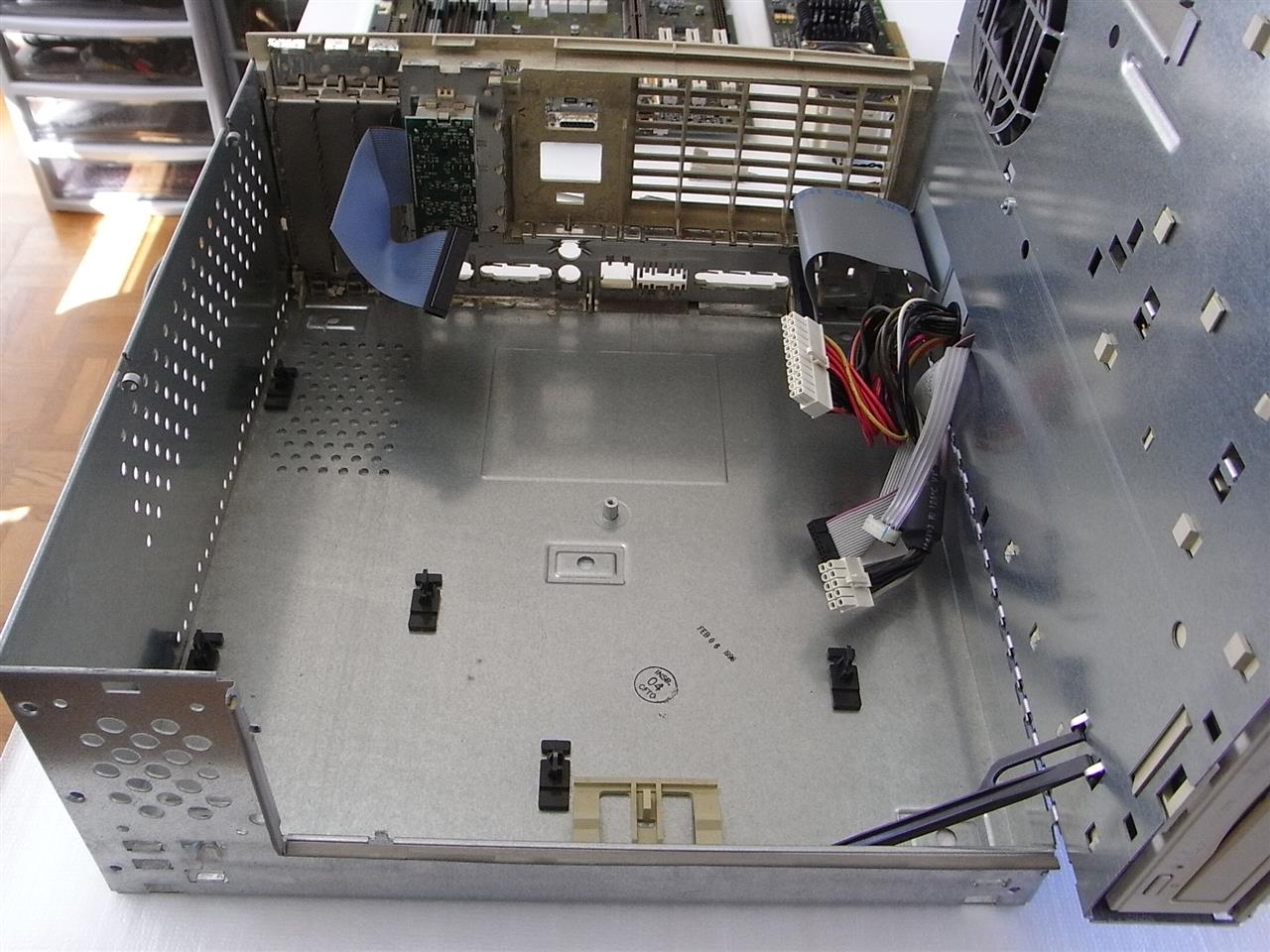

マザーボードは、少し上に持ち上げて外します。

---

マザーボードにPOWER SWのリード線付け

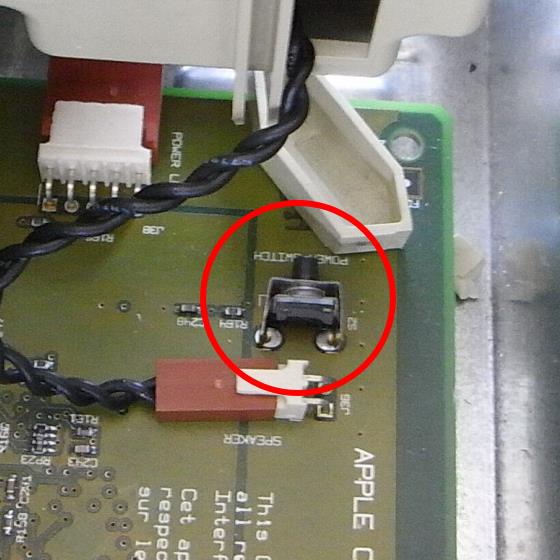

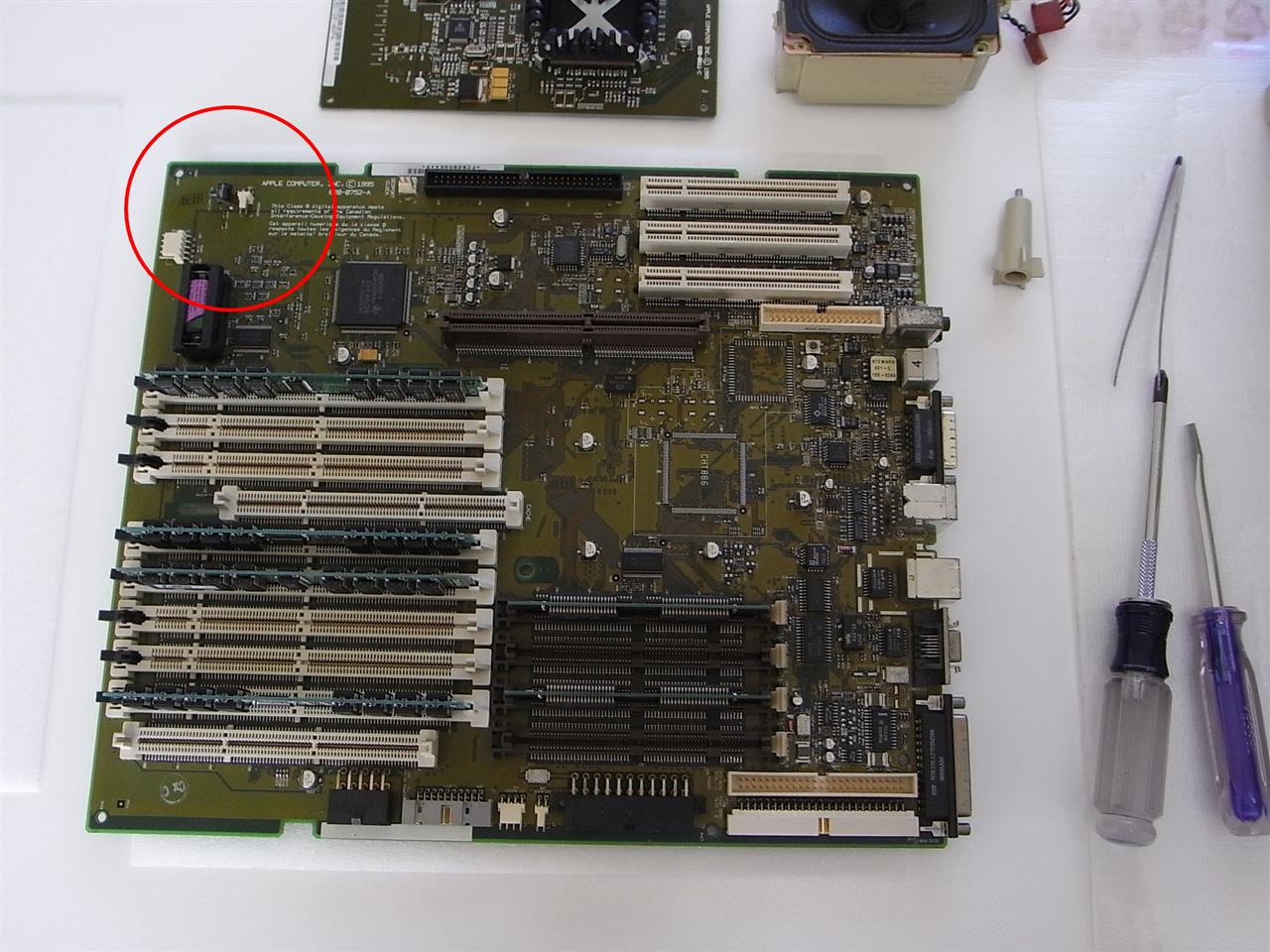

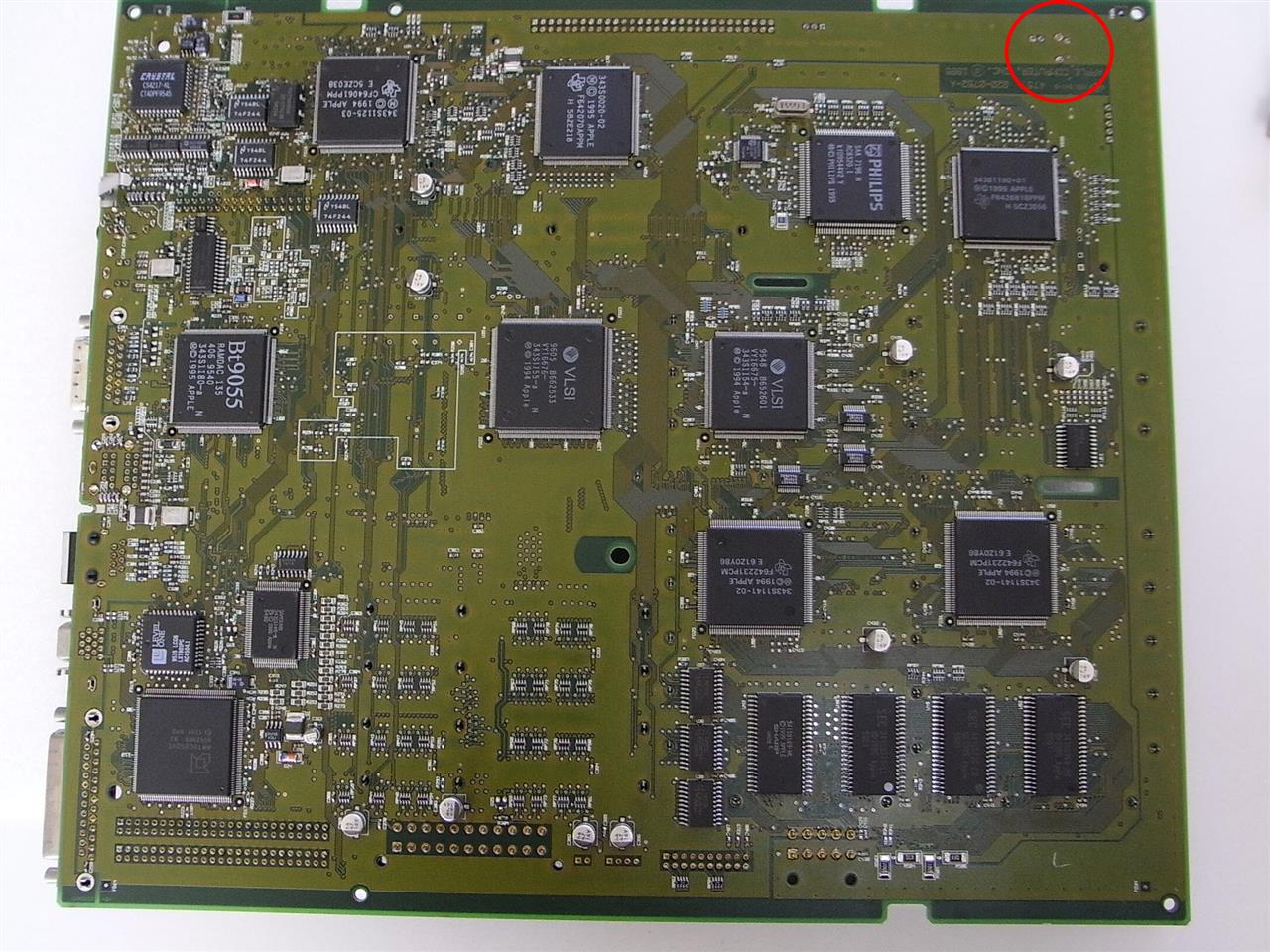

左上の赤丸内に マイクロSW があります。





マイクロSWの拡大

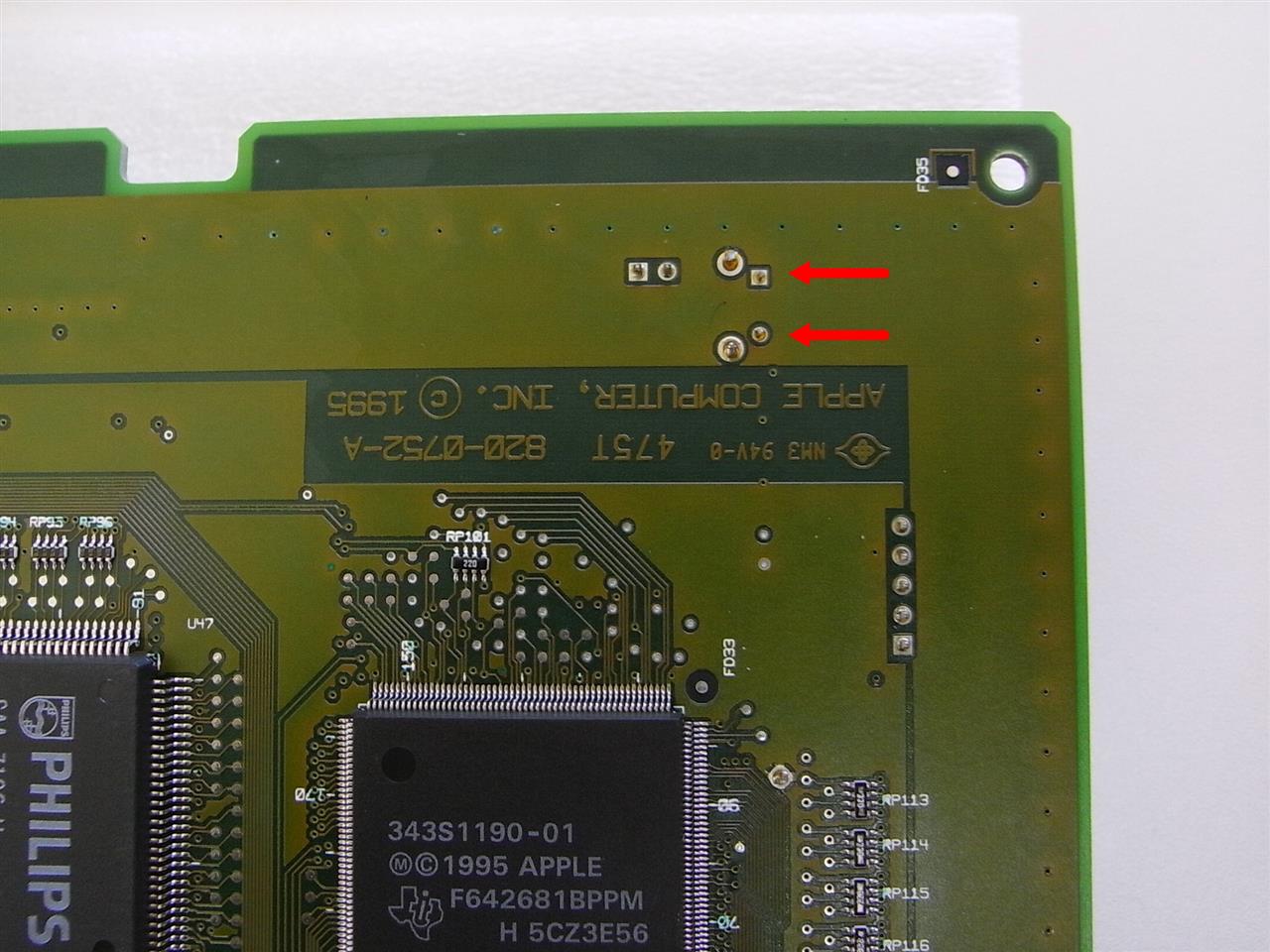

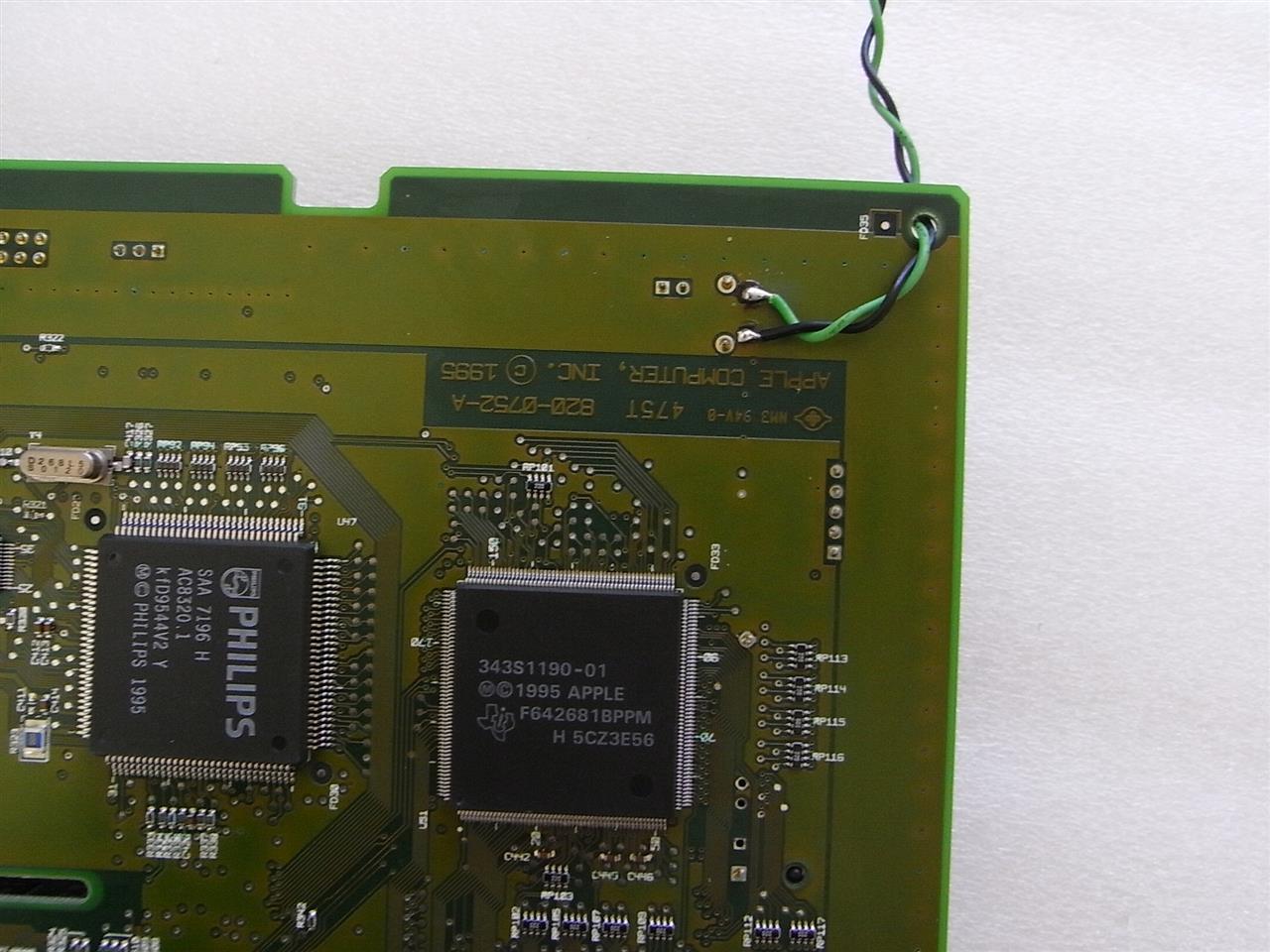

裏返したマザーボード　　　右上がマイクロSW部分





ここから、電源SWのリード線を出します。


APPLE COMPUTER, INC. 1995 の表示

---

電源SWの取付け

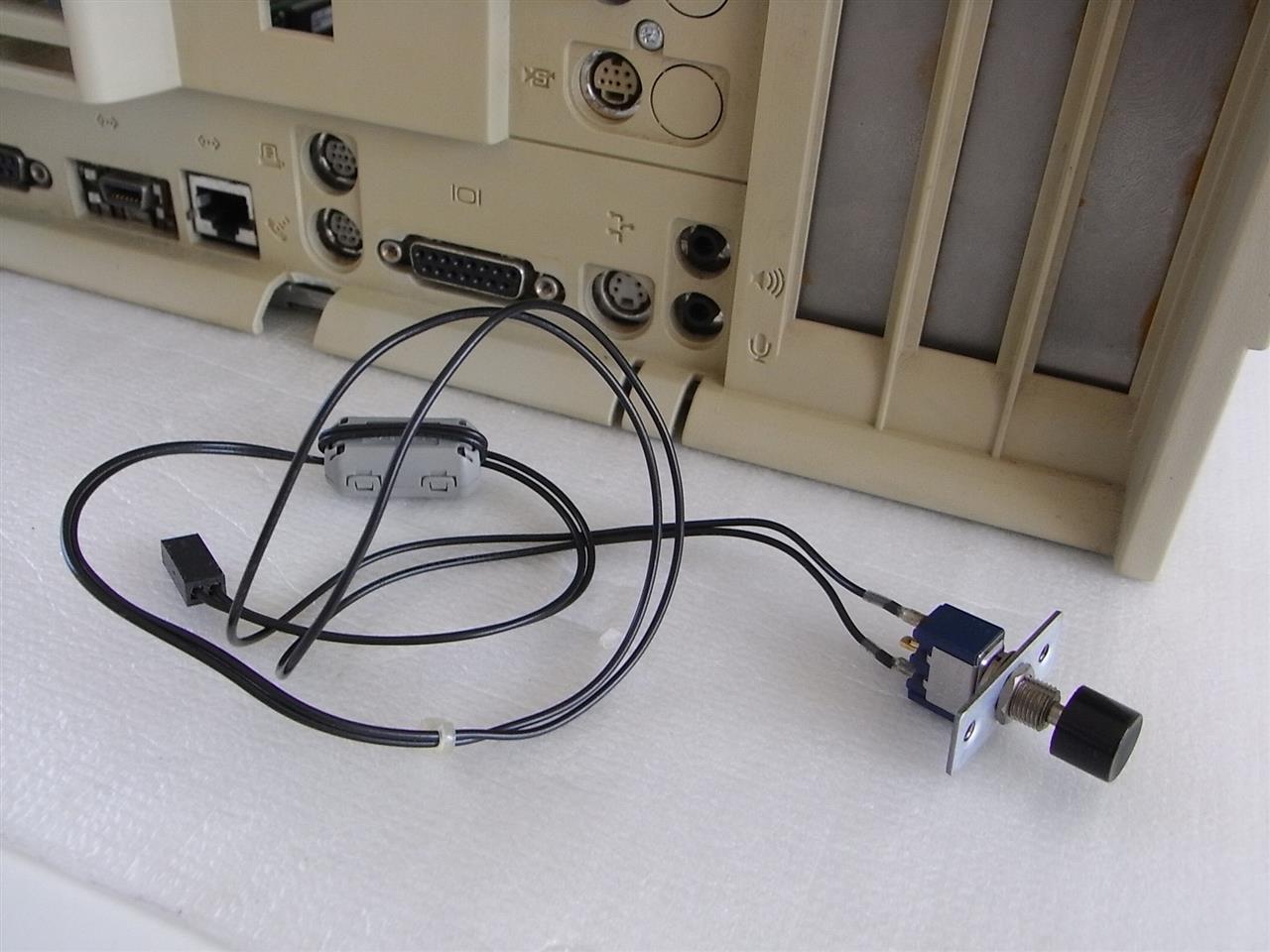

手元のにあるＳＷを利用しました。





最初は、この場所に取り付けたのですが、

上下に分かれた上部の筐体を戻したところ、ぶつかり NG!





それで、取付け場所はカードスロットに変更。

スロットは穴あけ加工せず、LANカードを利用することにしました。

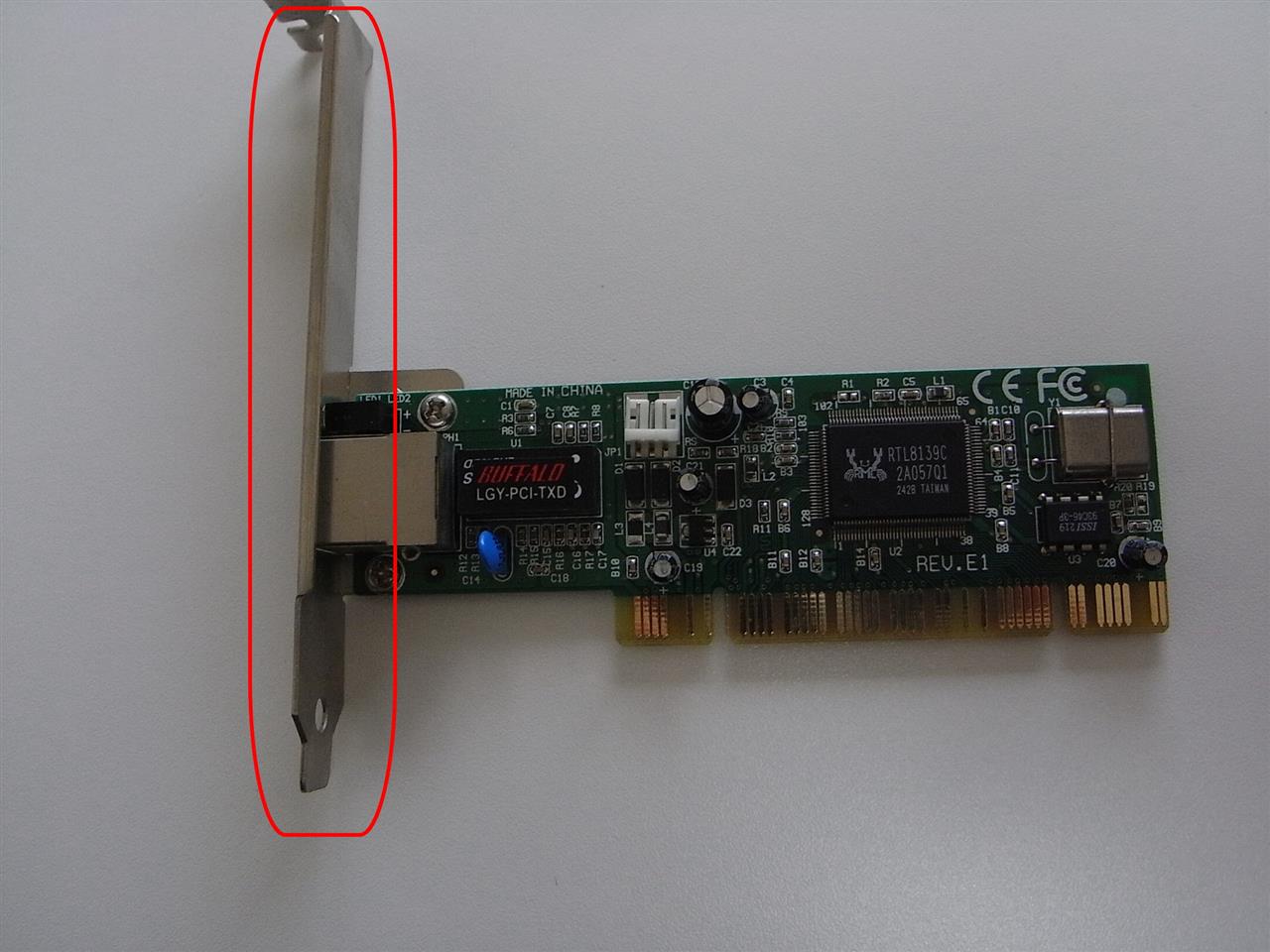

BUFFALOのLANカード　LGY-PCI-TXD

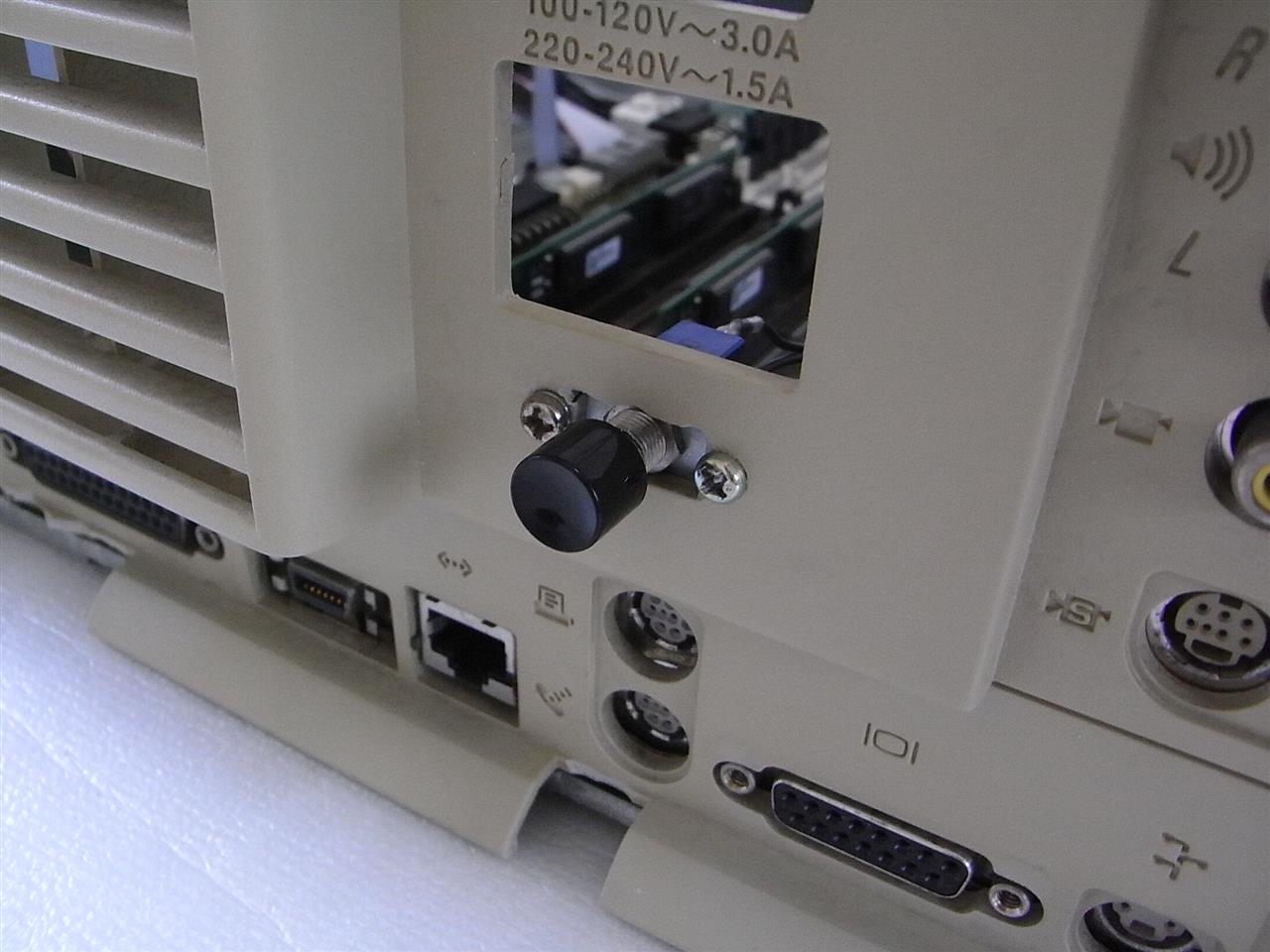

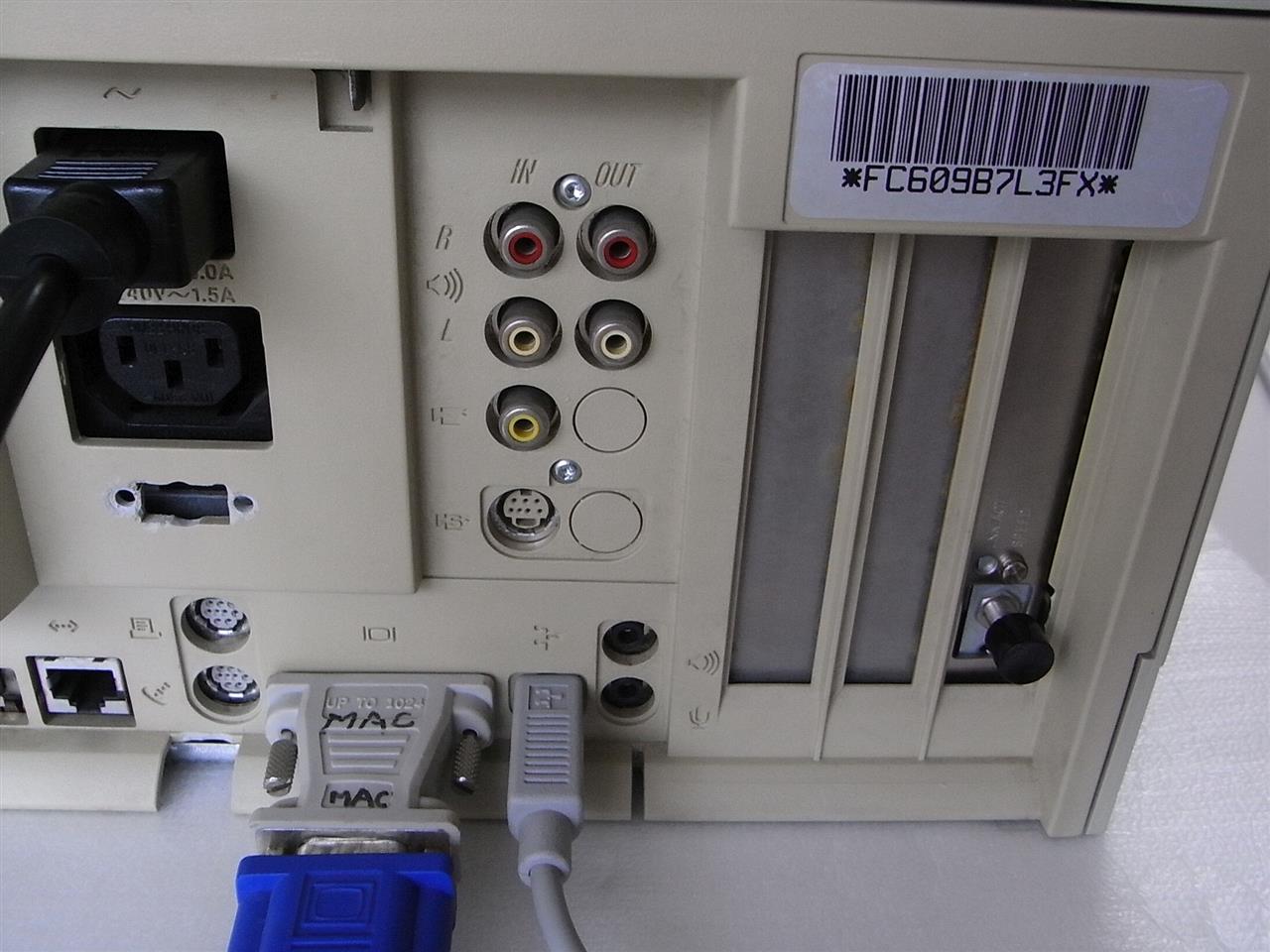

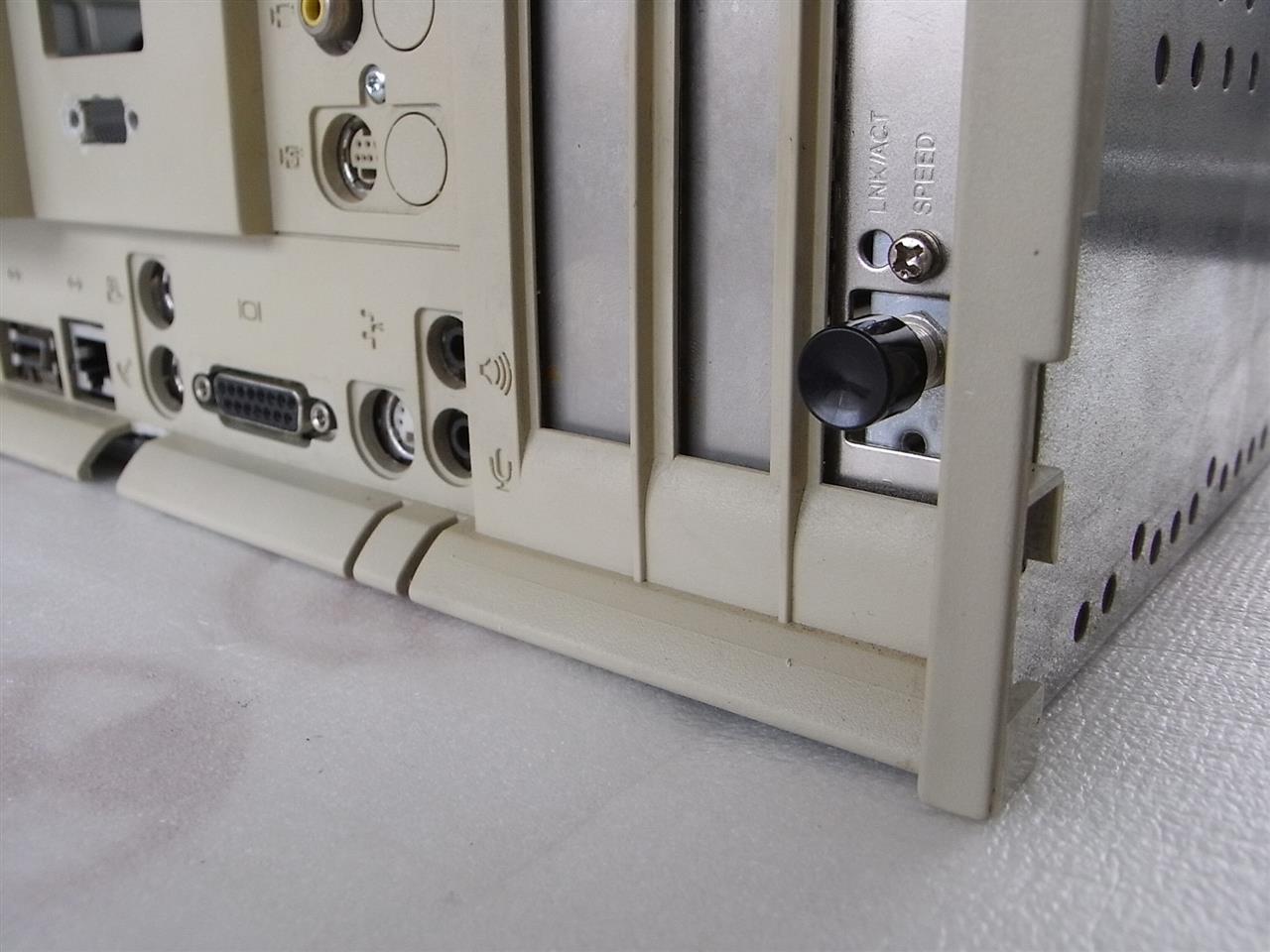

電源ＳＷを取付けました。　（ネジ１個なので強度がない）

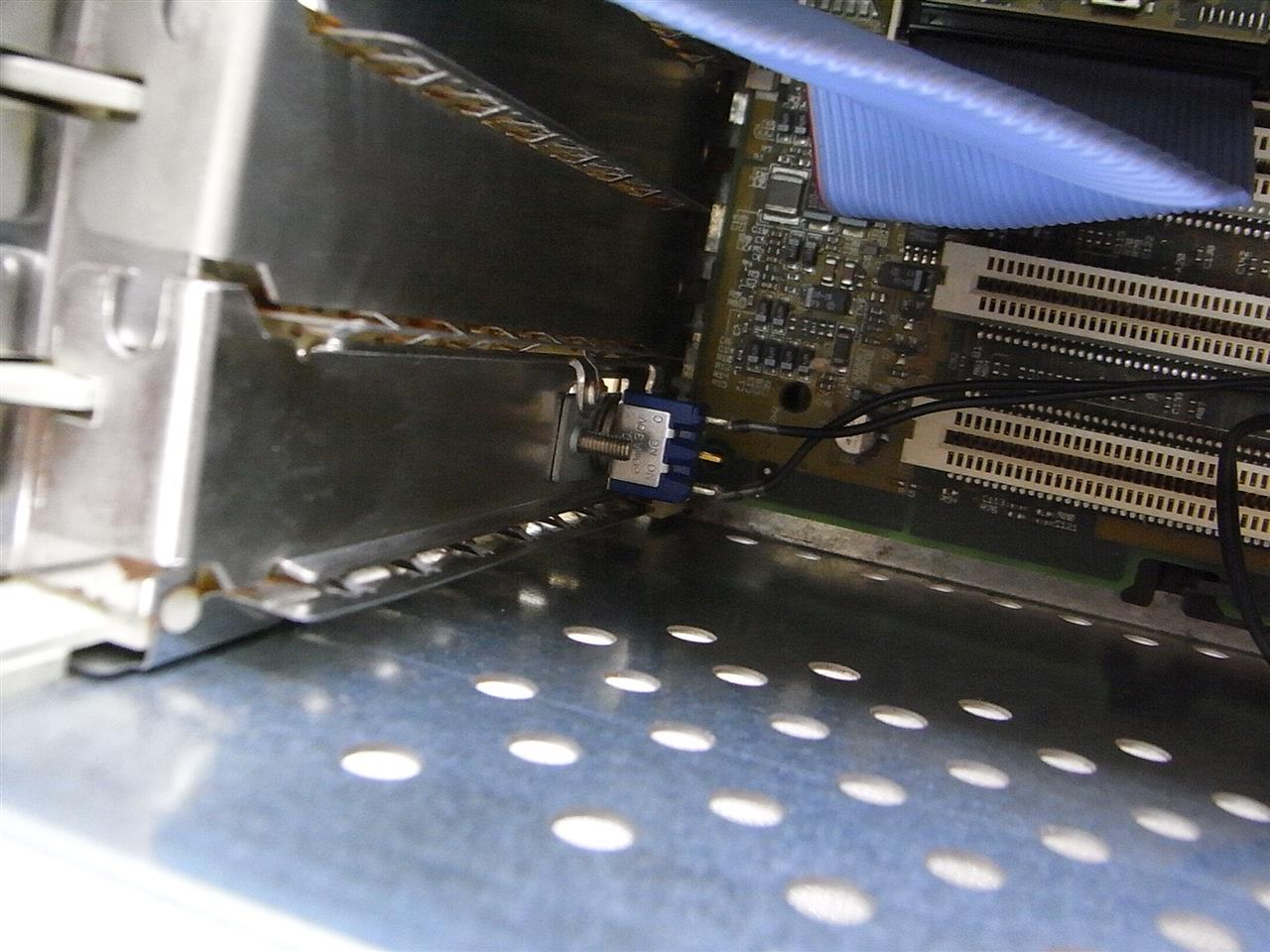

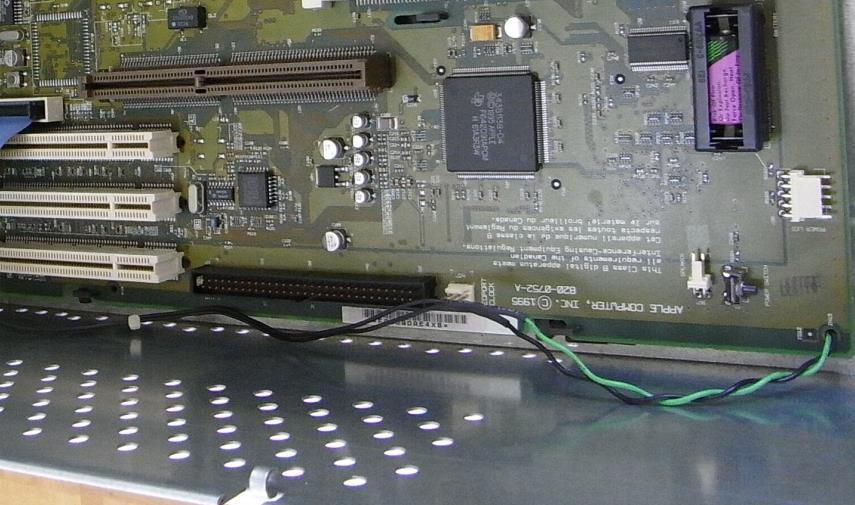

内側のようす

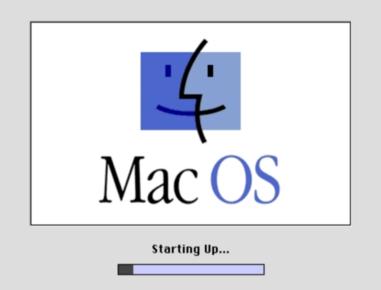

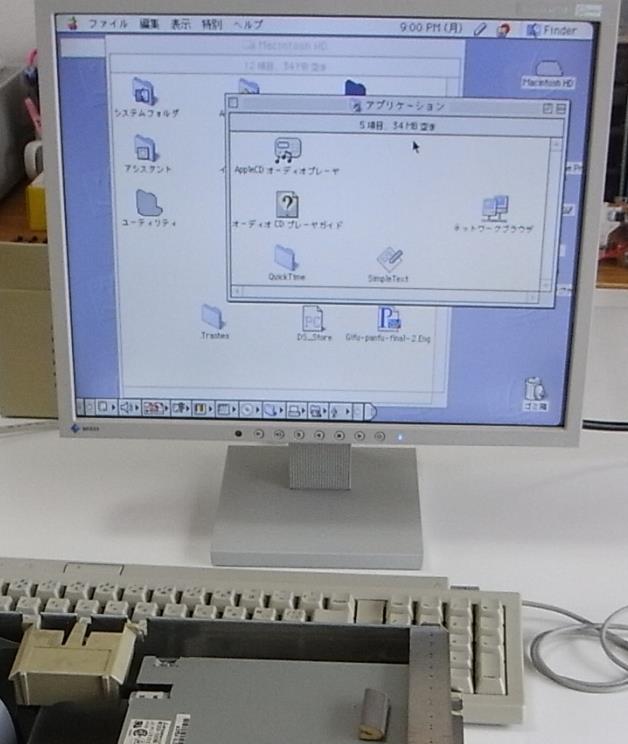

うまく機能しました。

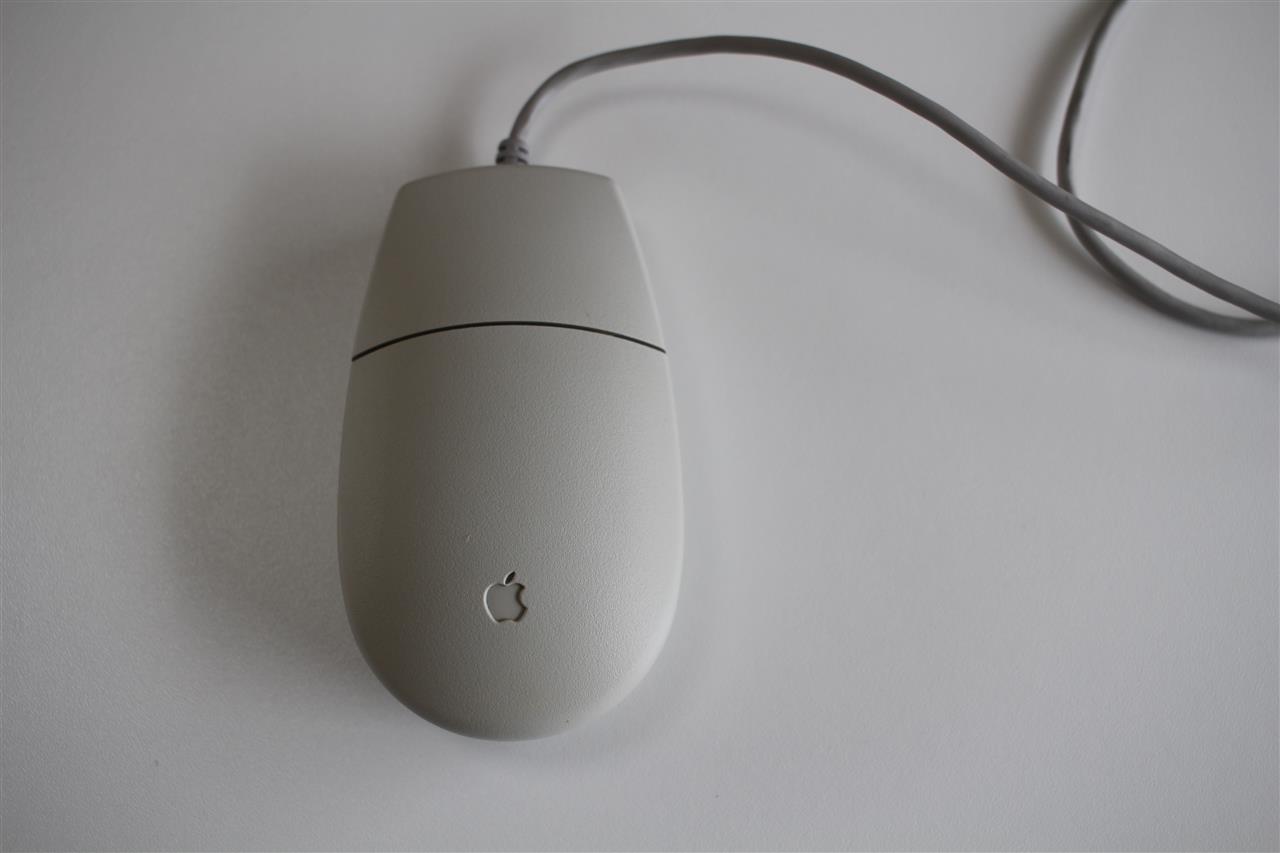

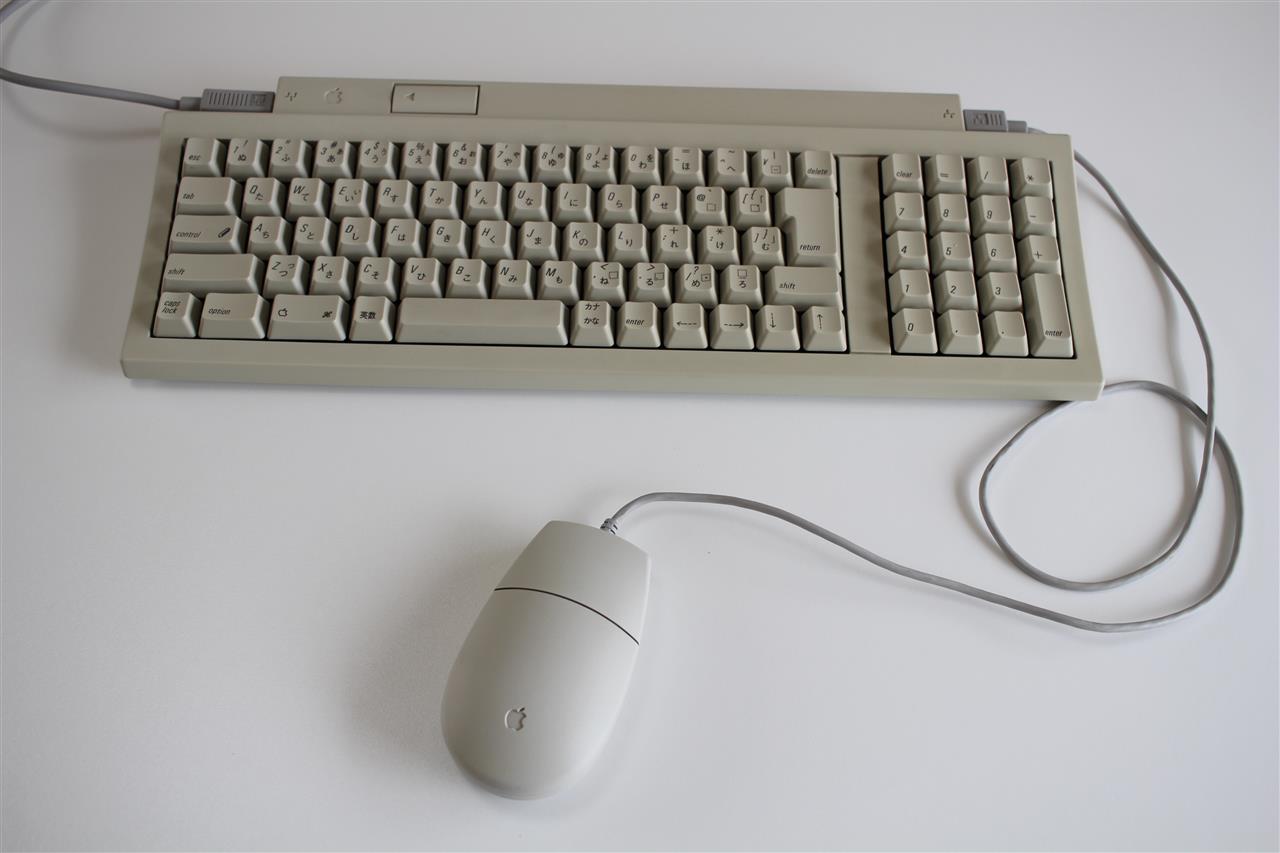

1ボタンマウス (Apple ADB マウス �U) を使ったことありますか？

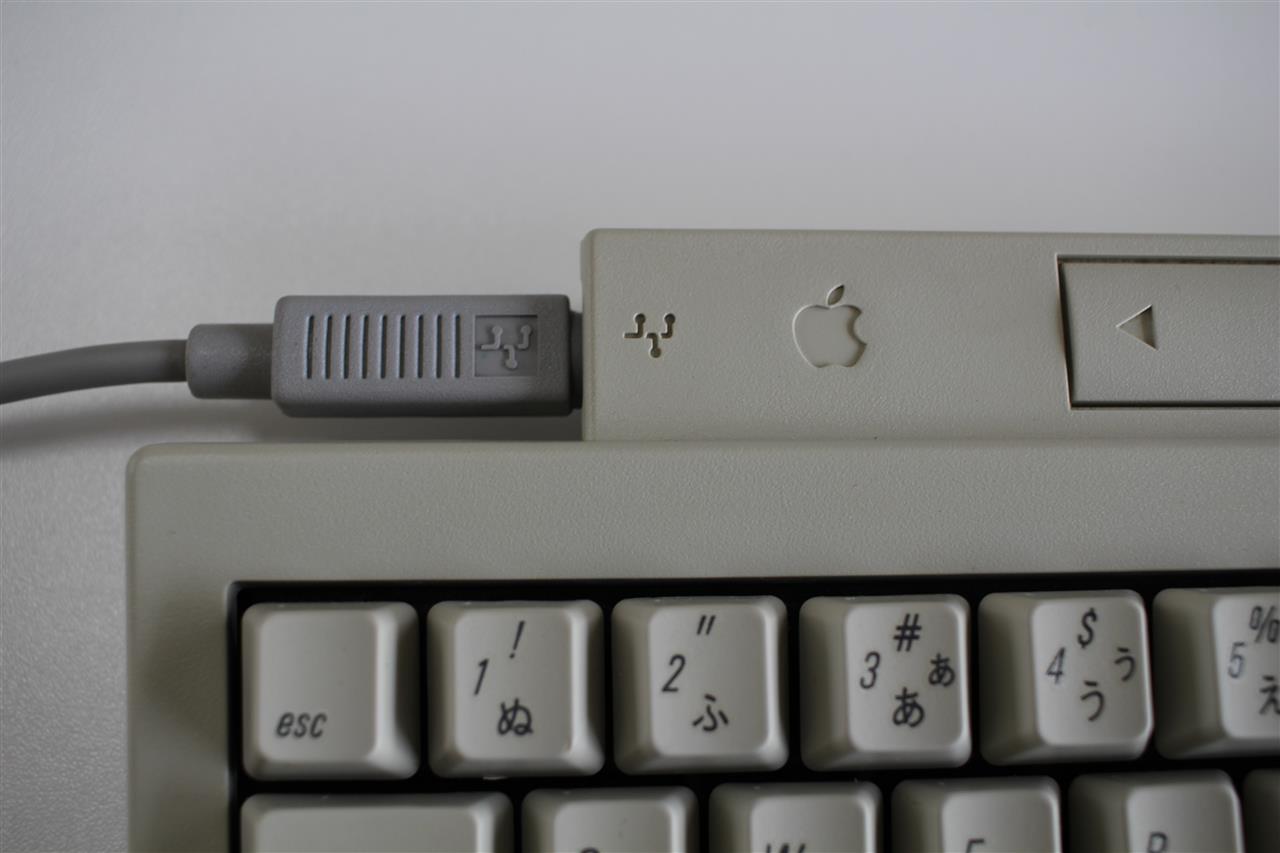

ADB: Apple Desktop Bus

---

1980〜90年代は PC98、DOS/V、MACの乱立状態。
OSも DOSから Windowsへの時代で、MACユーザーは主にデザイン関係や個人。

顧客は殆ど、PC-98、DOS/V系なので、MACのソフトを開発しても売れません。



※ソフトの開発は C/C++でした。
　現在のような統合環境IDEでないので、各OS毎のコンパイラが必要です。

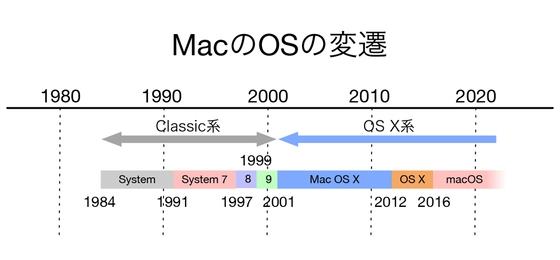

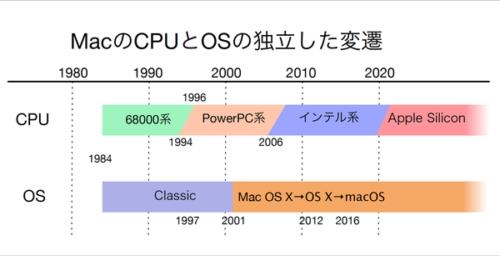

MAC Classic系は、MC68000
