パソコンのボタン電池とSSD交換

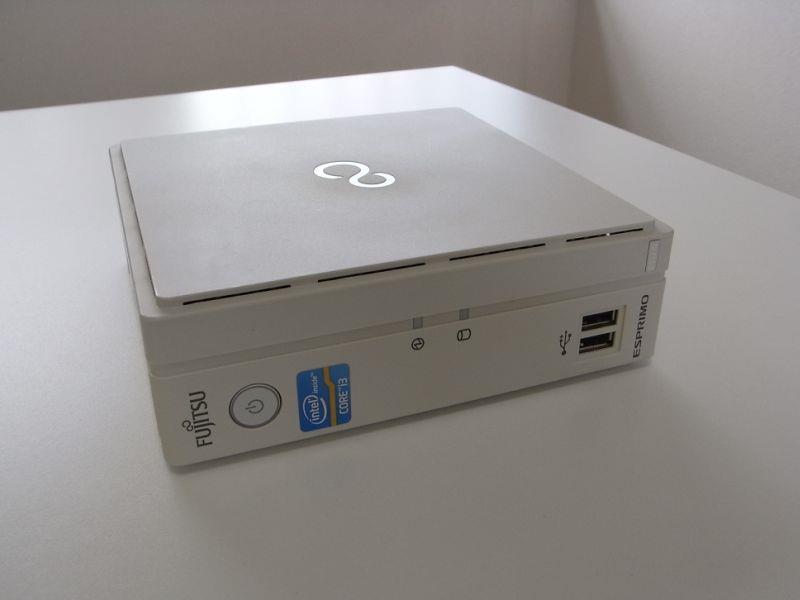

コンパクトＰＣの立ち上がりが
悪くなったのでボタン電池を交換しました。

ボタン電池: CR2032

不具合は、電源を入れても直ぐ立ち上がらず真っ黒の画面。
しばらく放置するか、何回かリセットするとようやく立ち上がります。

マザーボードのボタン電池が不良の可能性あり。
購入後、そのままなので蓋を開け交換することにしました。

※ボタン電池の交換は、組み立てＰＣ・ノートＰＣも基本的に同様ですが　ＰＣ本体の開けかたが違うので、ネットで検索してみてください。

........................................................................................................

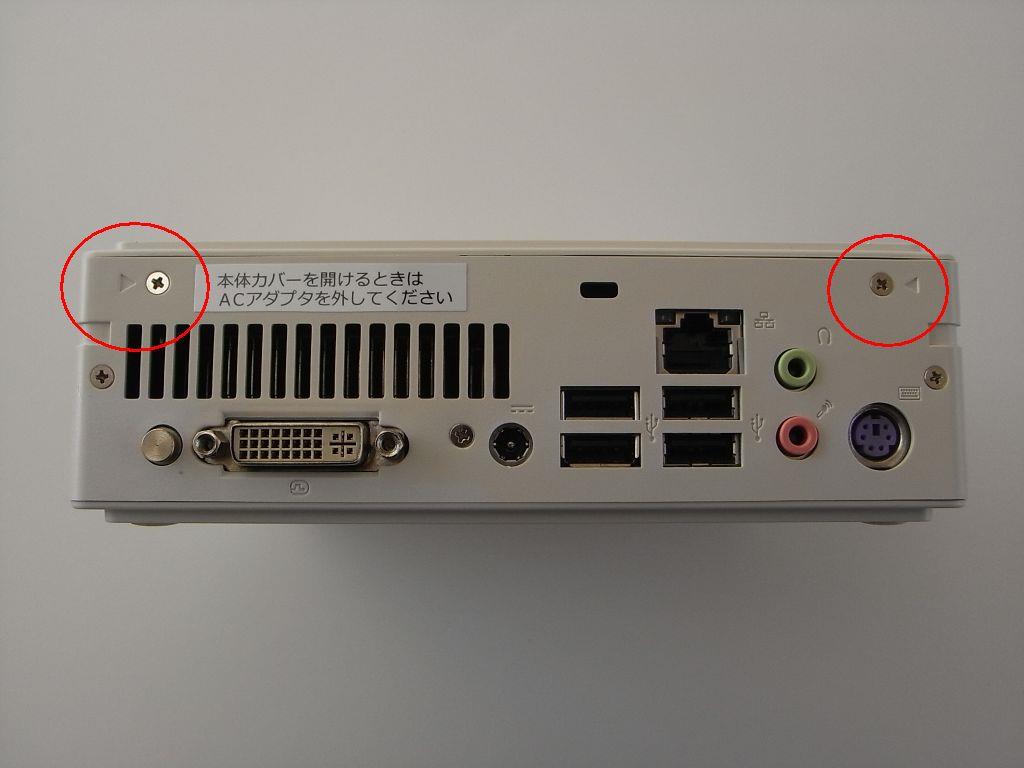

本体裏のネジ２個を外します。

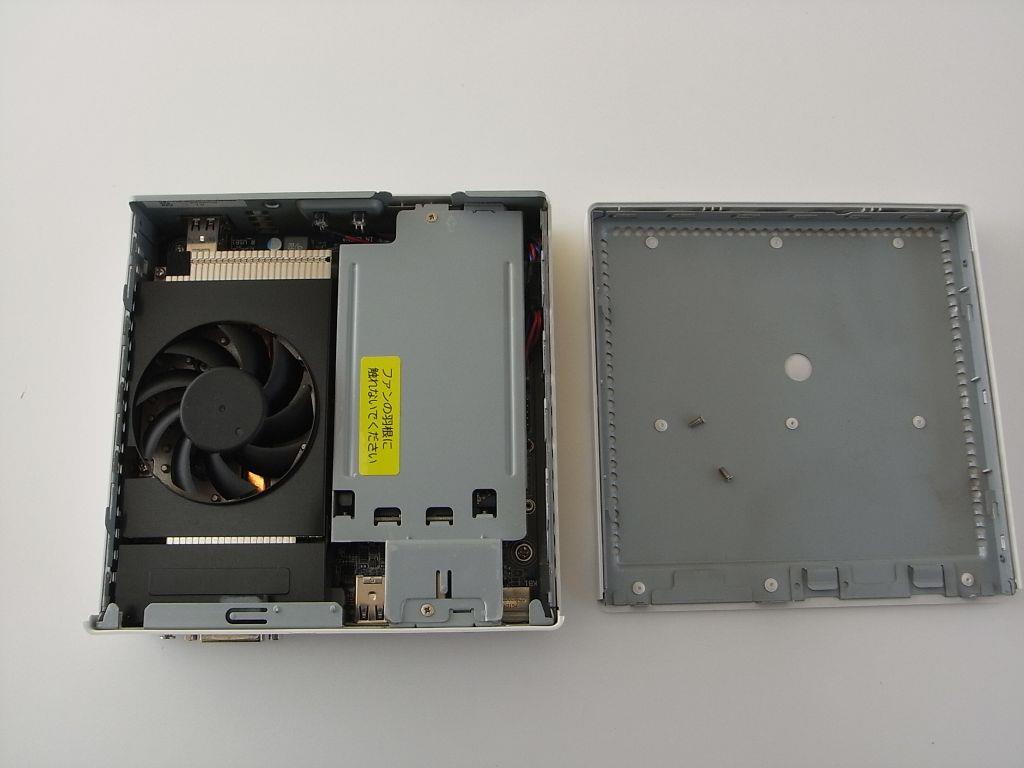

上部のカバーをスライドして、開けた状態

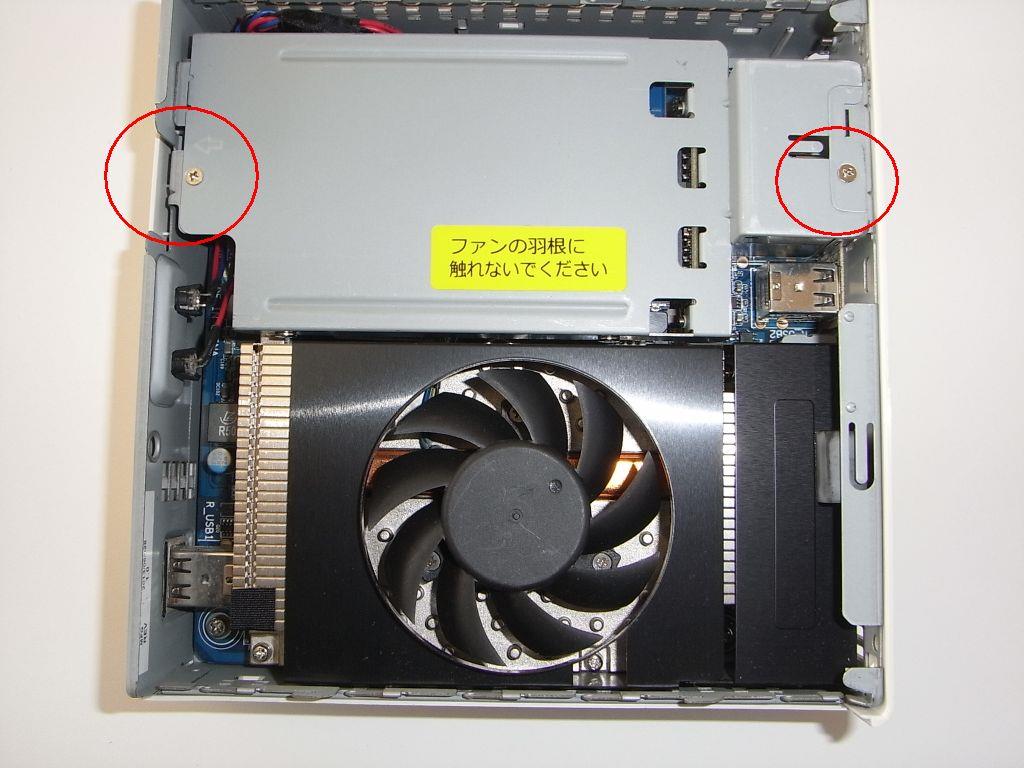

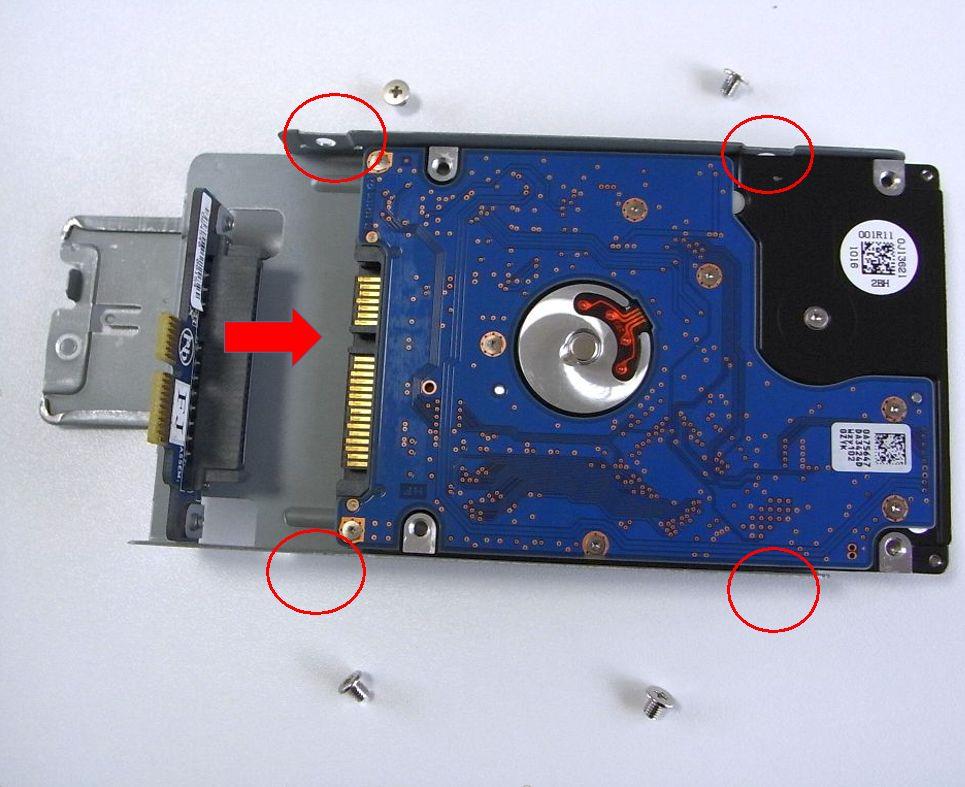

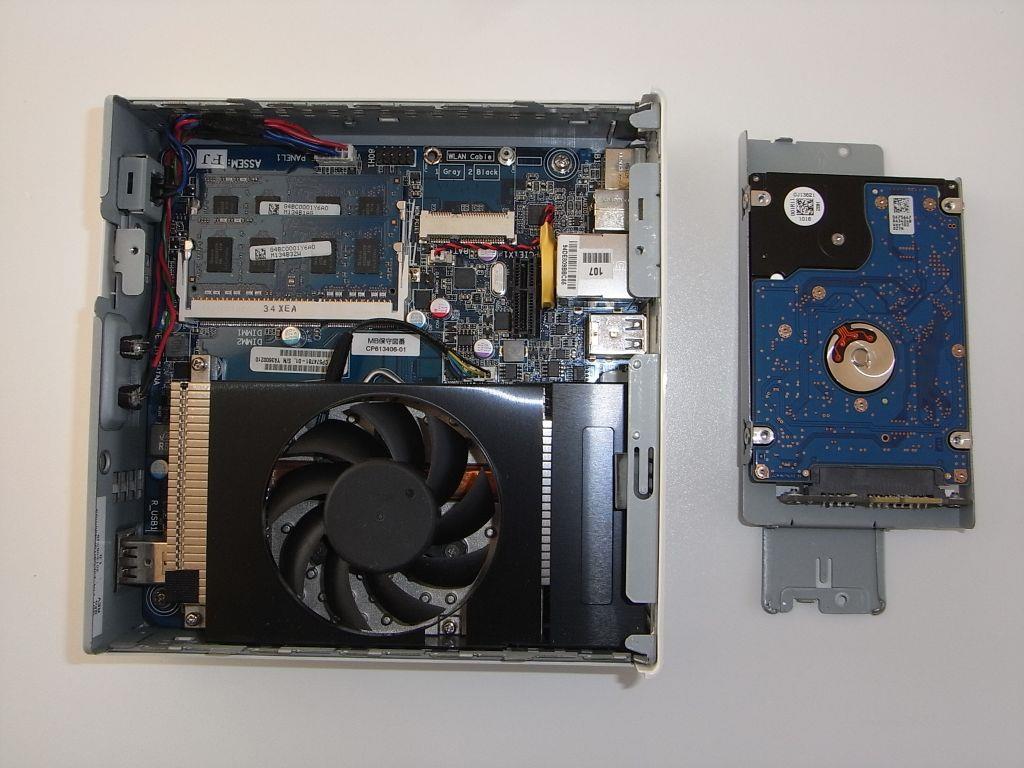

ネジ２個を外し、ハードディスクを取り出します。

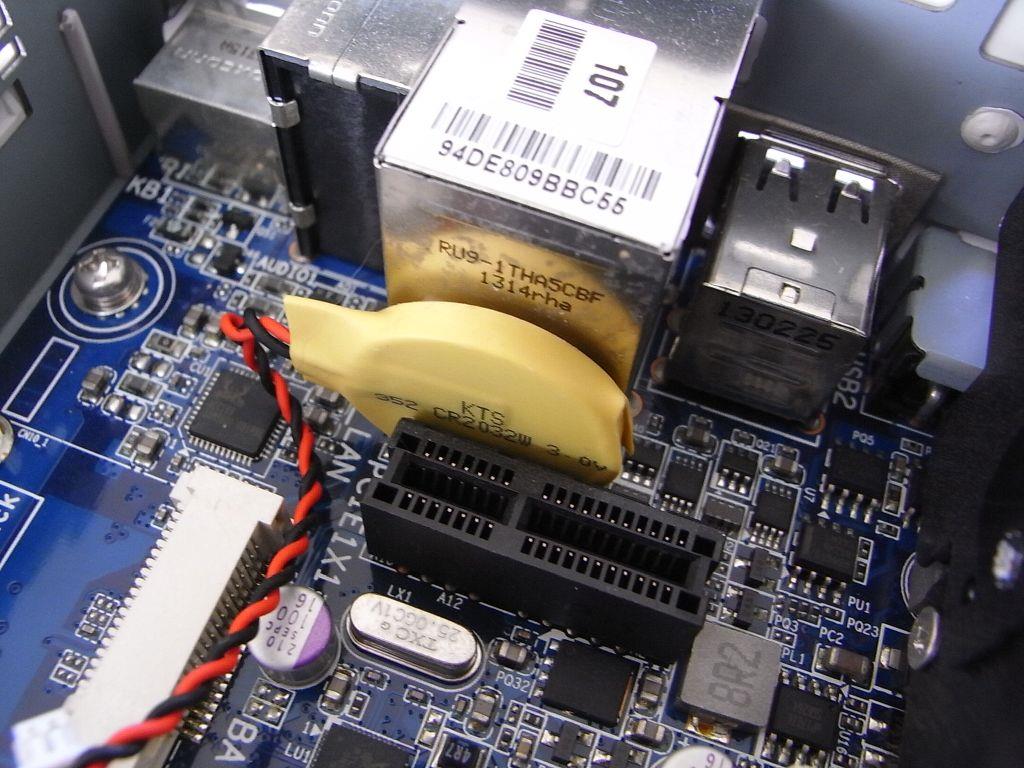

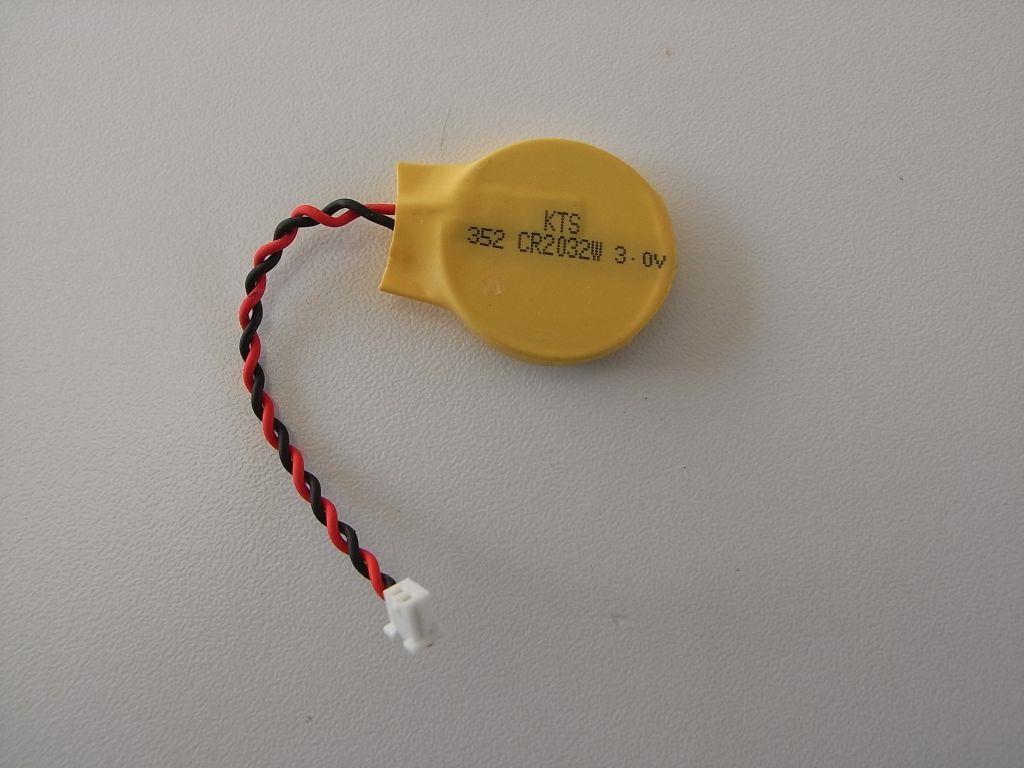

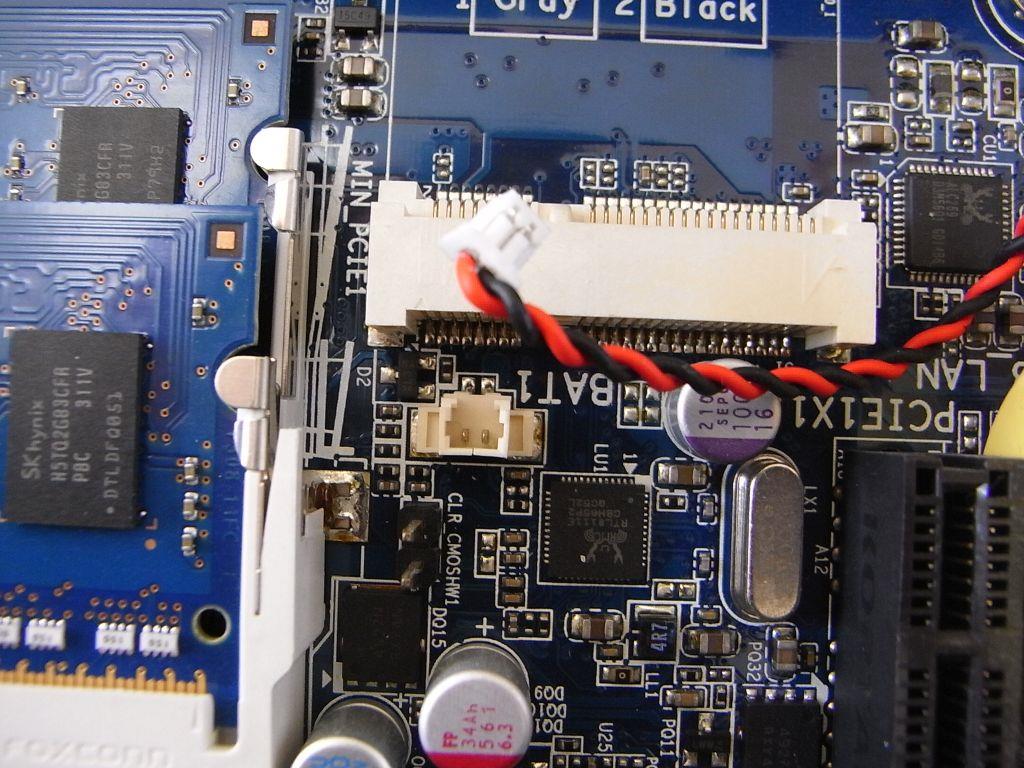

ボタン電池は、端子付きでした。

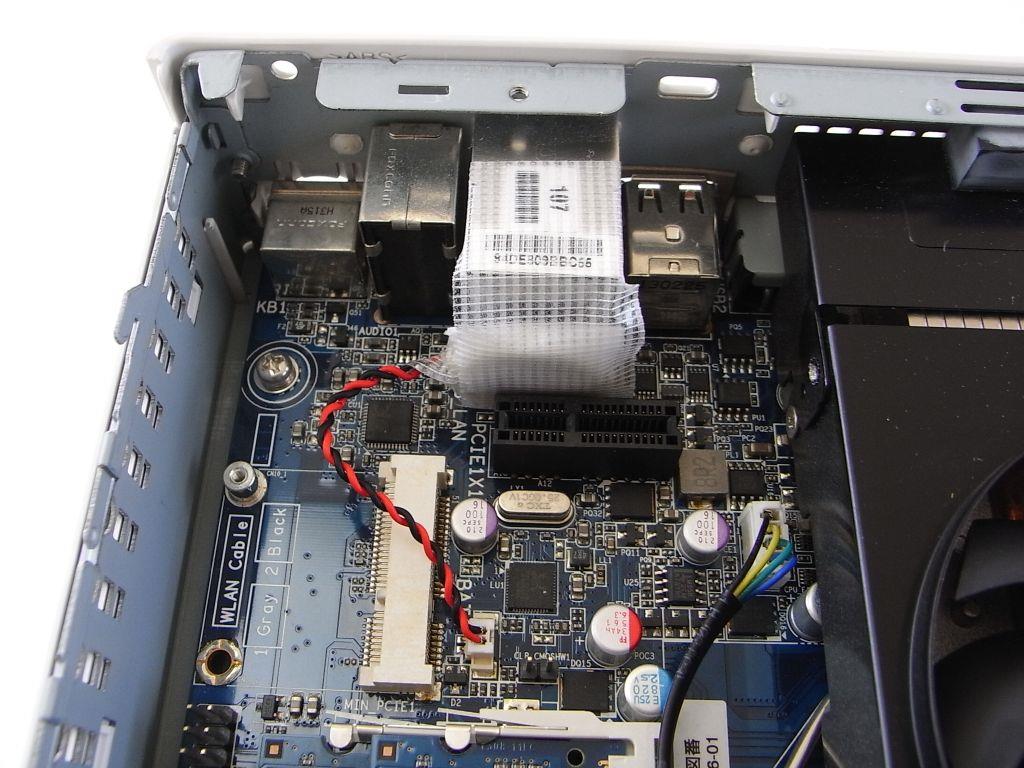

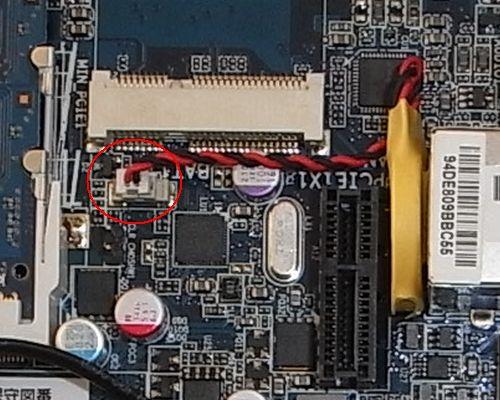

電池コネクタを外した状態

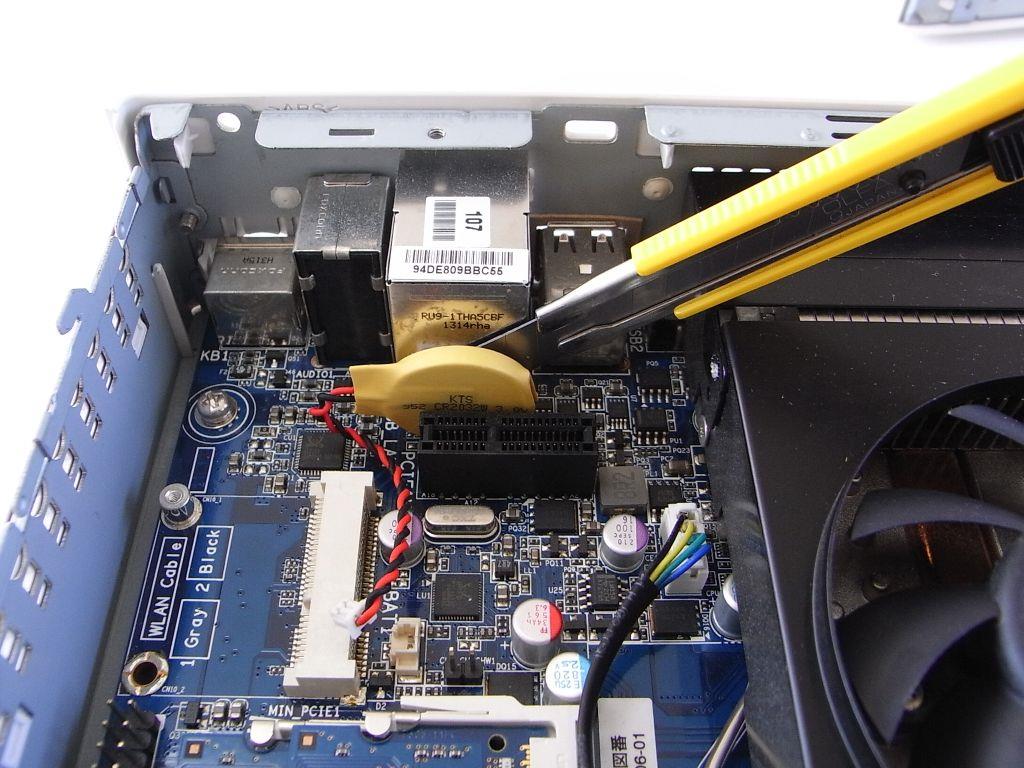

ボタン電池は、この部分に両面テープ貼り

狭いので、両面テープを切り取り

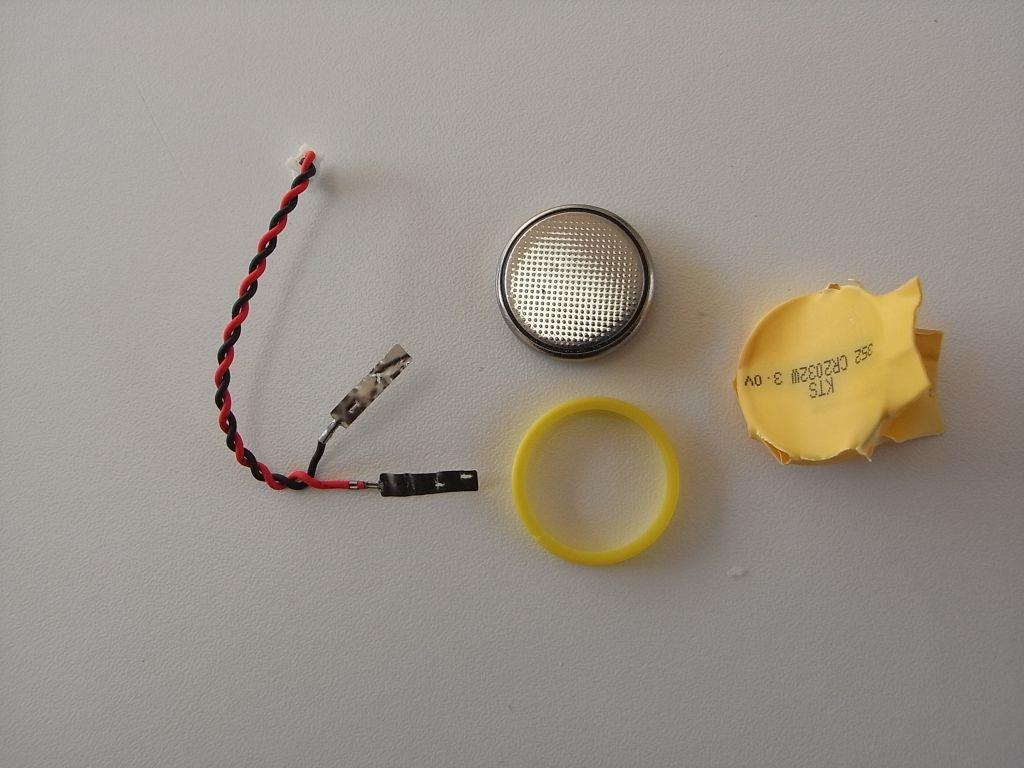

分解します。

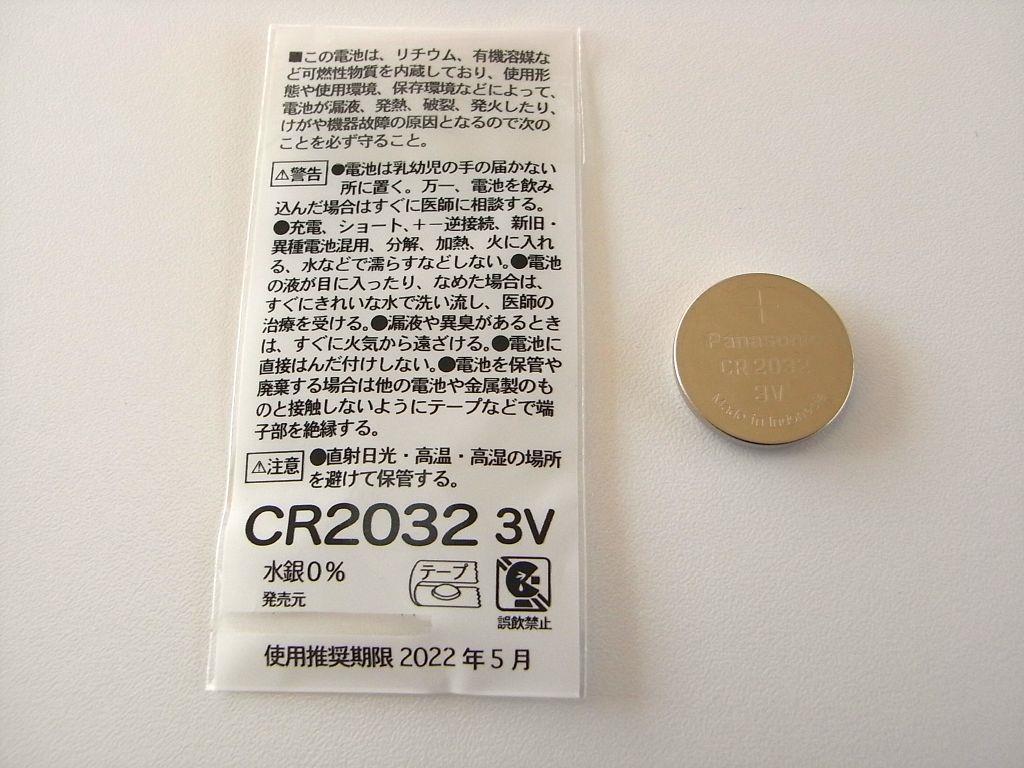

手持ちのCR2032が複数あるので使うことに

手持ちの熱収縮チューブは、巾15mmしかないのでテープで代用

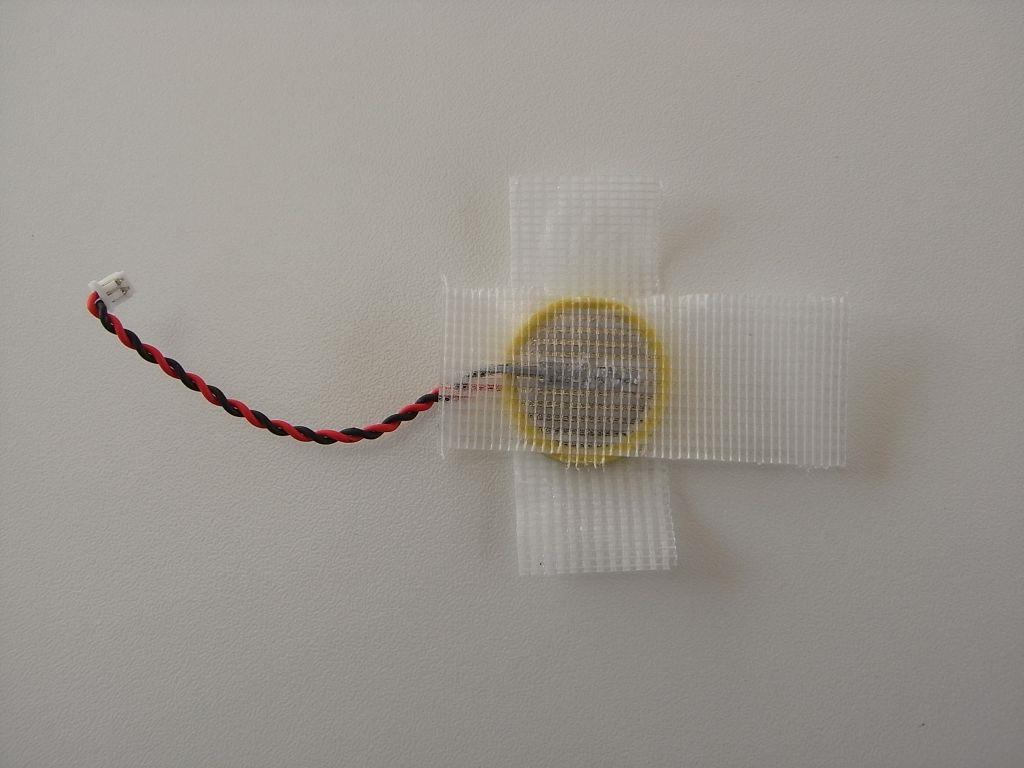

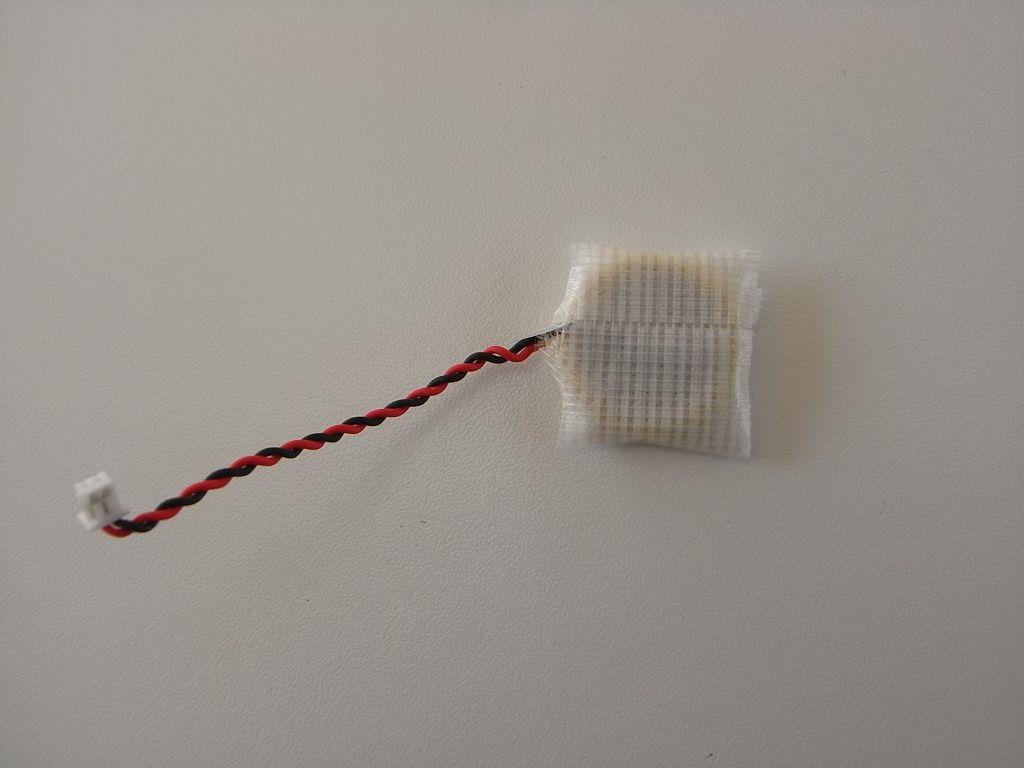

電極が上手く接触するようテープ貼りしました。
※リード線の＋、－を間違えないように。

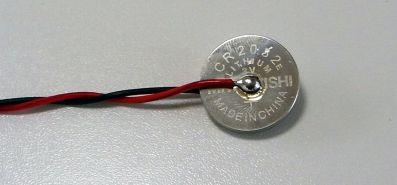

注）確実にするには、はんだ付けが良い。
ヤスリで少しキズをつけるとはんだがのり易い。

マザーボードに取り付け

ＰＣ本体を元に戻し、電源を入れました。

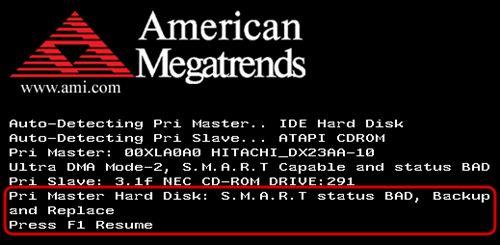

ＢＩＯＳは American megatrends

メッセージにあるように、F1キーを押します。( F1 Resume )

ＰＣにより、メッセージがいくつか有りますが

Press F1 Resume　→　F1キーを押して直前の状態にする

Press F1 Default →　F1キーを押して初期設定の状態にする

一般的なマザーボードのボタン電池

SSD交換

【作業手順の概要】

①現在のハードディスクより、容量の大きい SSDを用意
同等でもクローン化ソフトにより可能

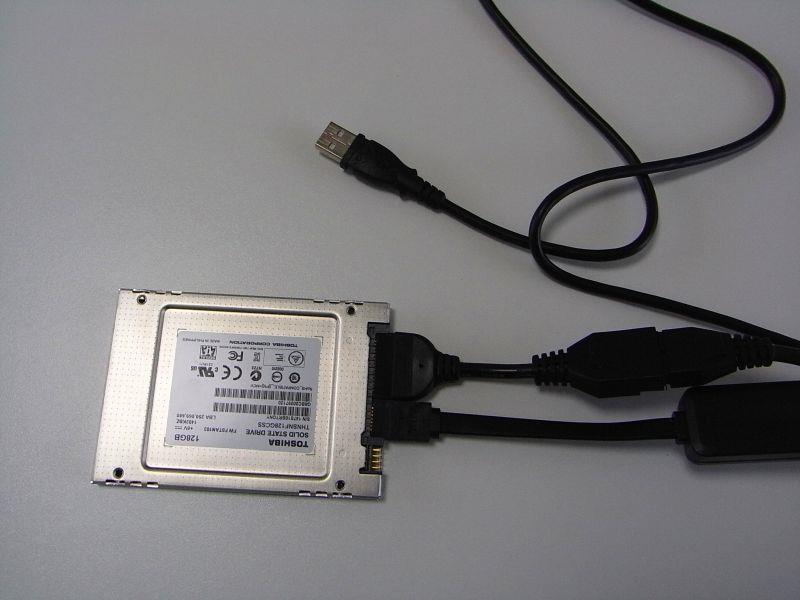

②ＰＣにSSDを取り付ける機器でUSB接続

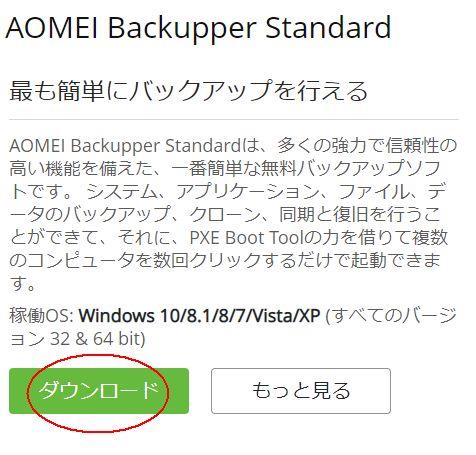

③クローン化ソフトのインストール

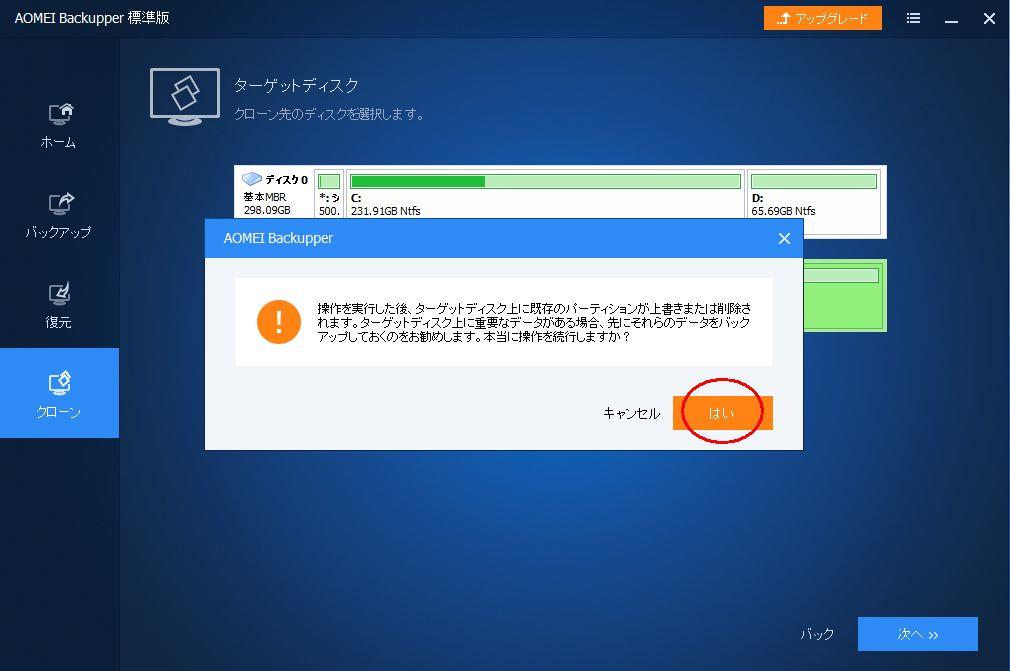

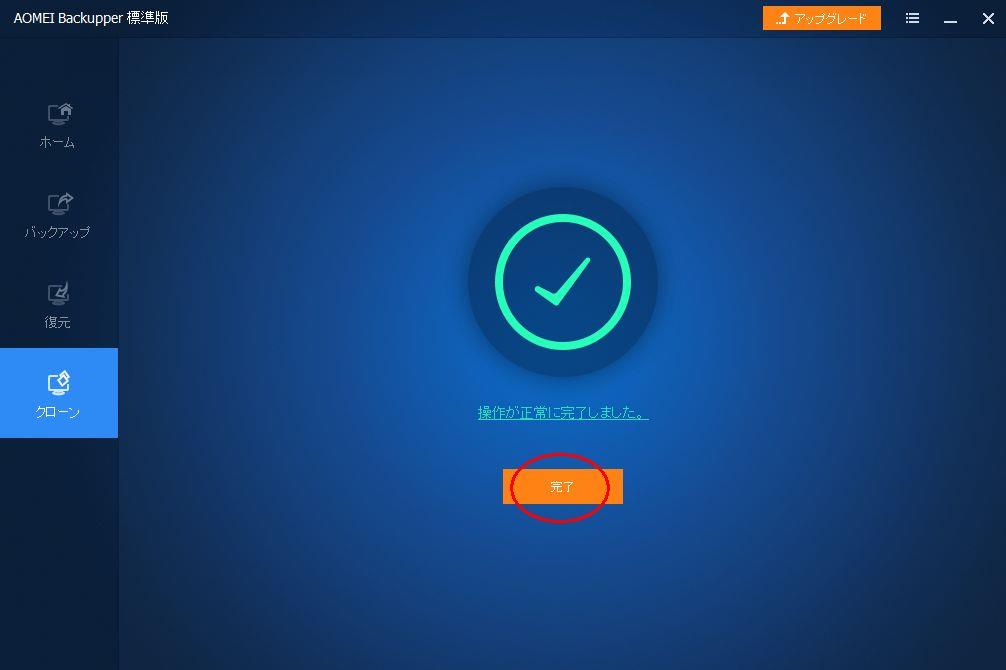

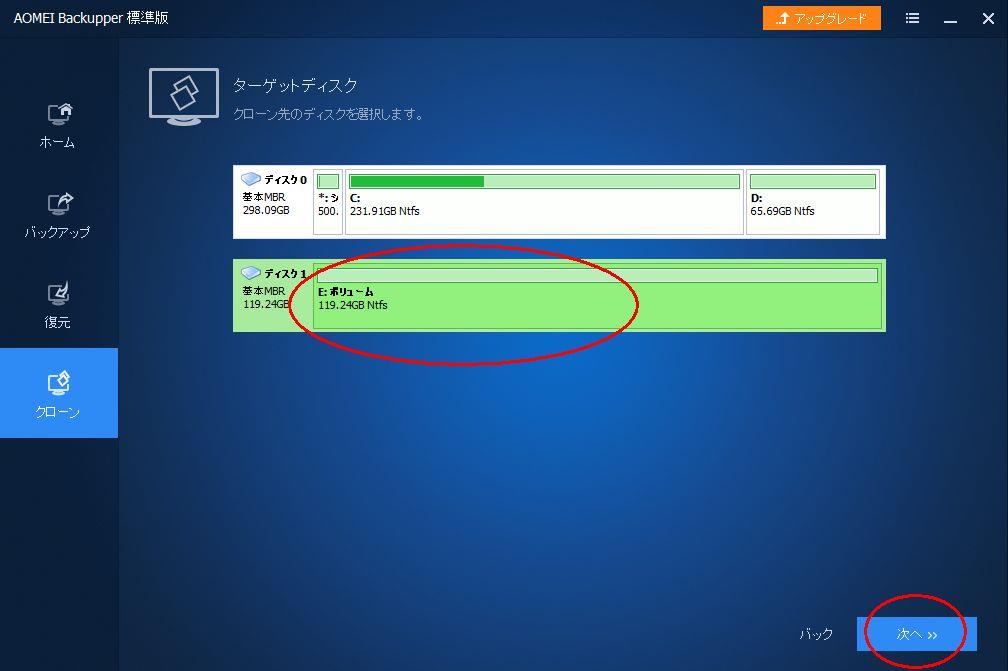

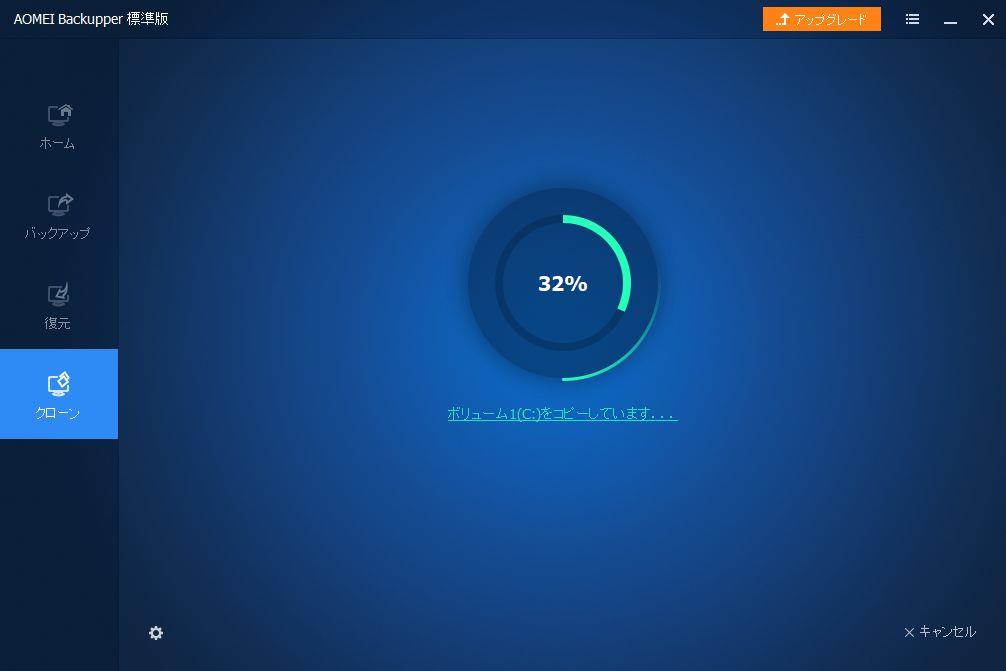

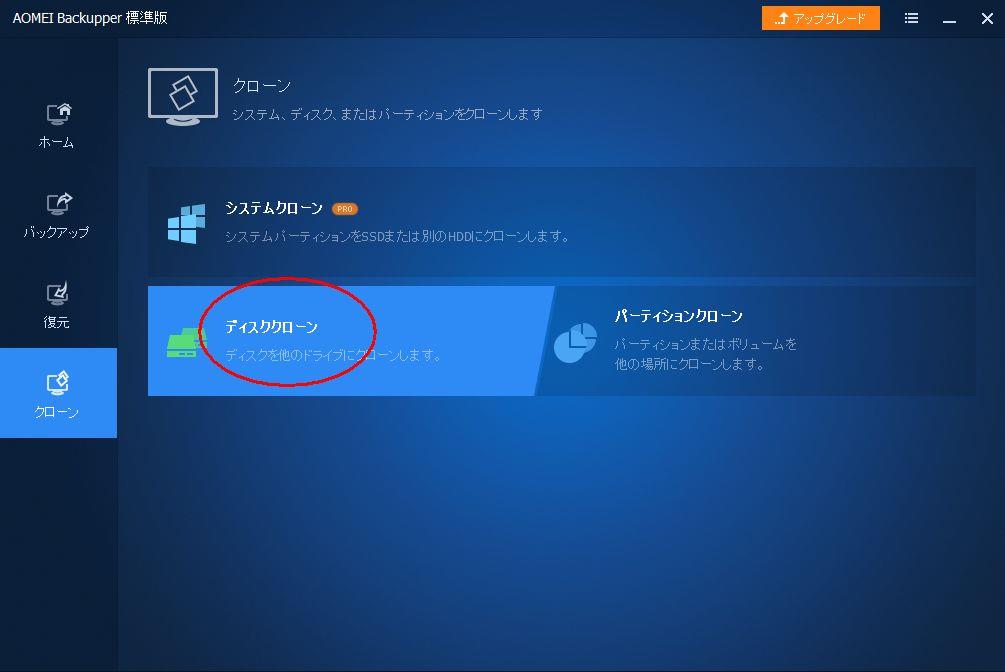

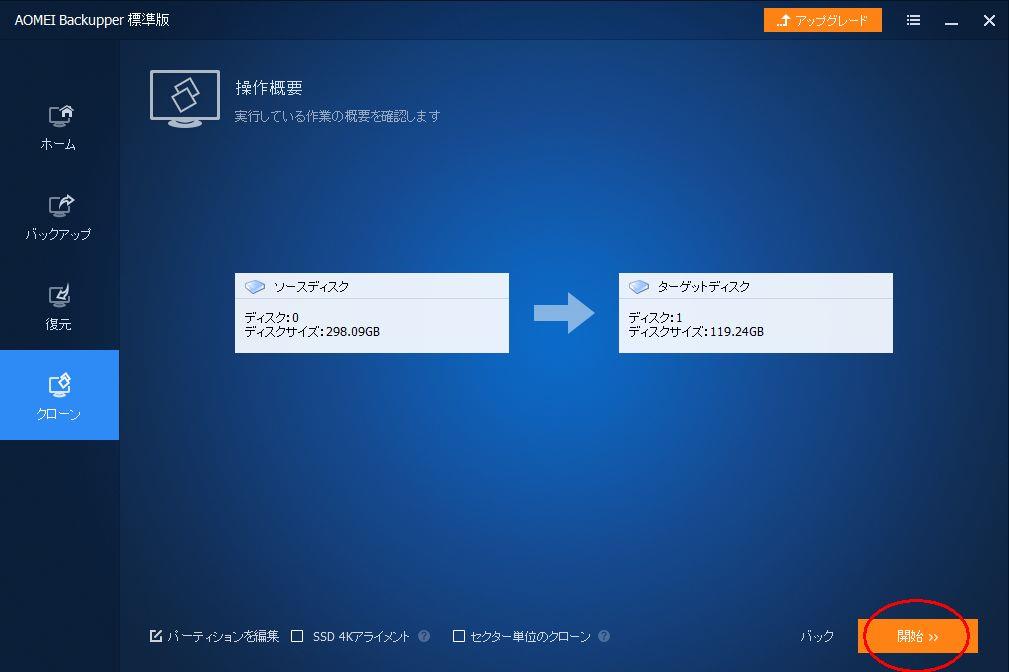

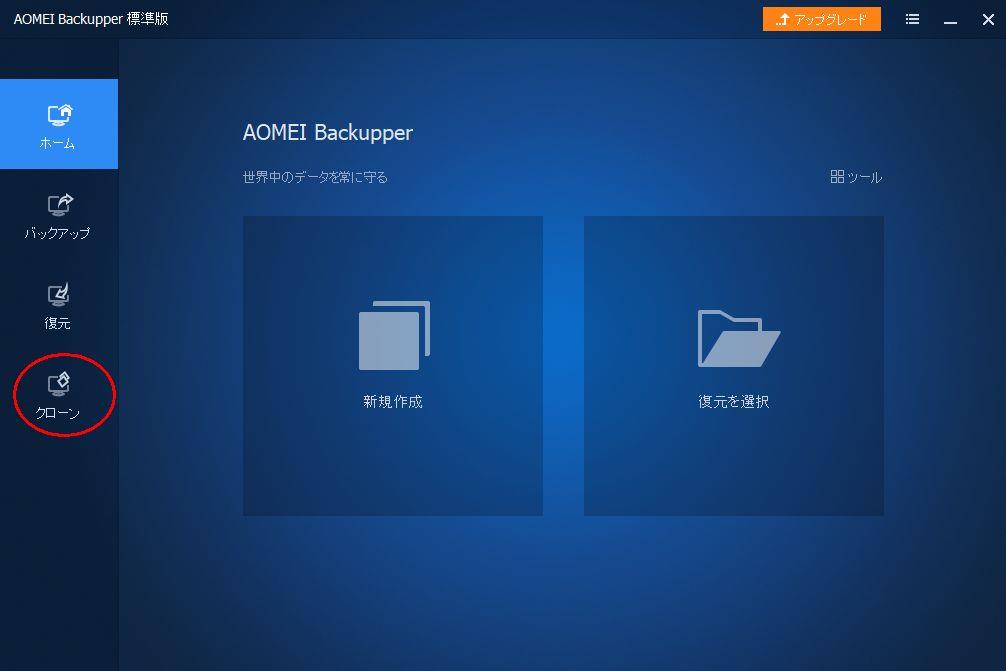

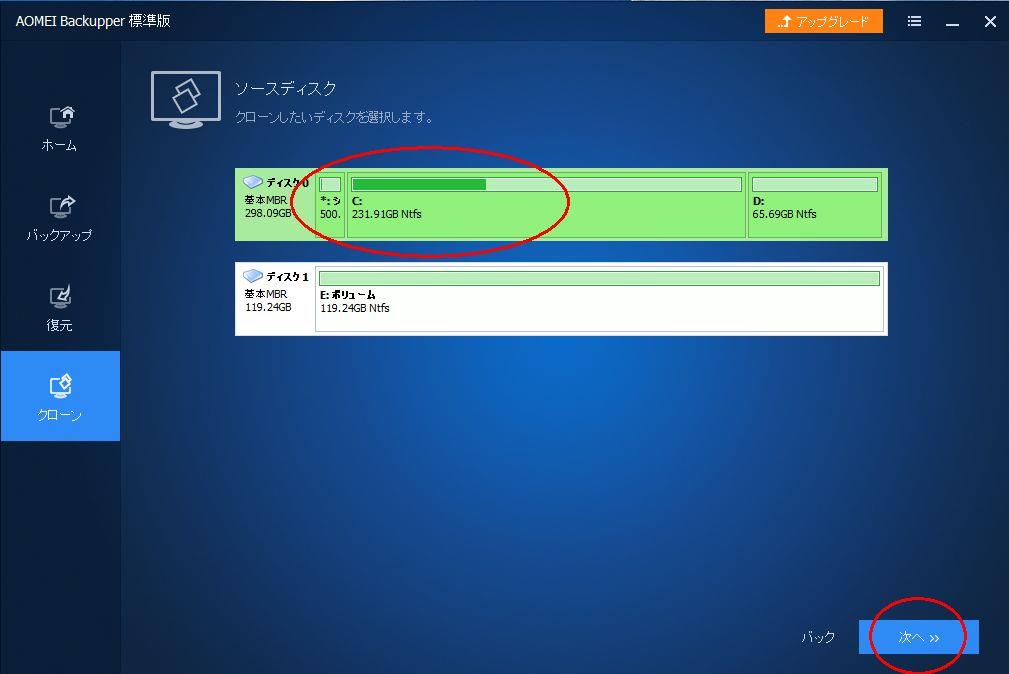

④クローン化ソフトで、ハードディスクと同じSSDを作成

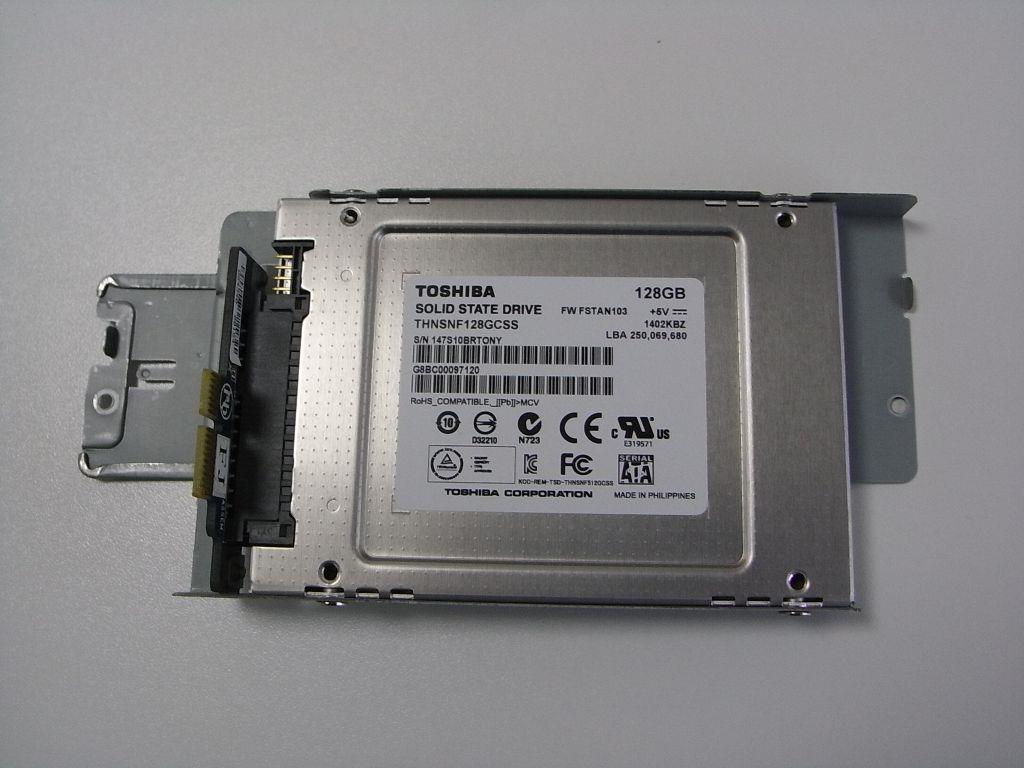

⑤ＰＣからハードディスクを取り出し、SSDと交換する

①SSDを用意

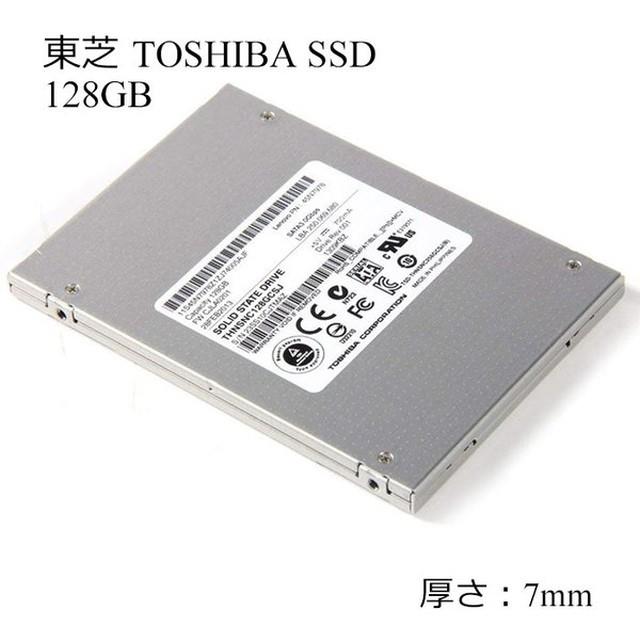

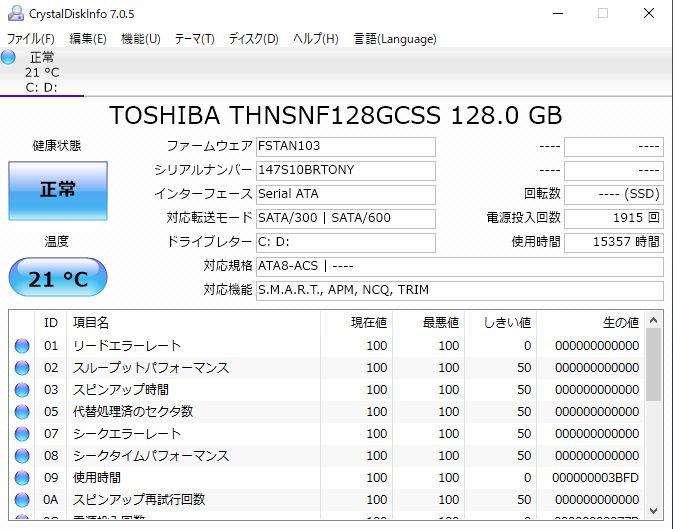

東芝のSSD 128GB
