DELL VOSTRO 200 の電源ユニット交換

DELLの電源が入らないので、電源ユニットを交換しました。



PC : DELL VOSTRO 200　 2007年発売
CPU: Core 2 Duo
OS : Windows VISTA

---

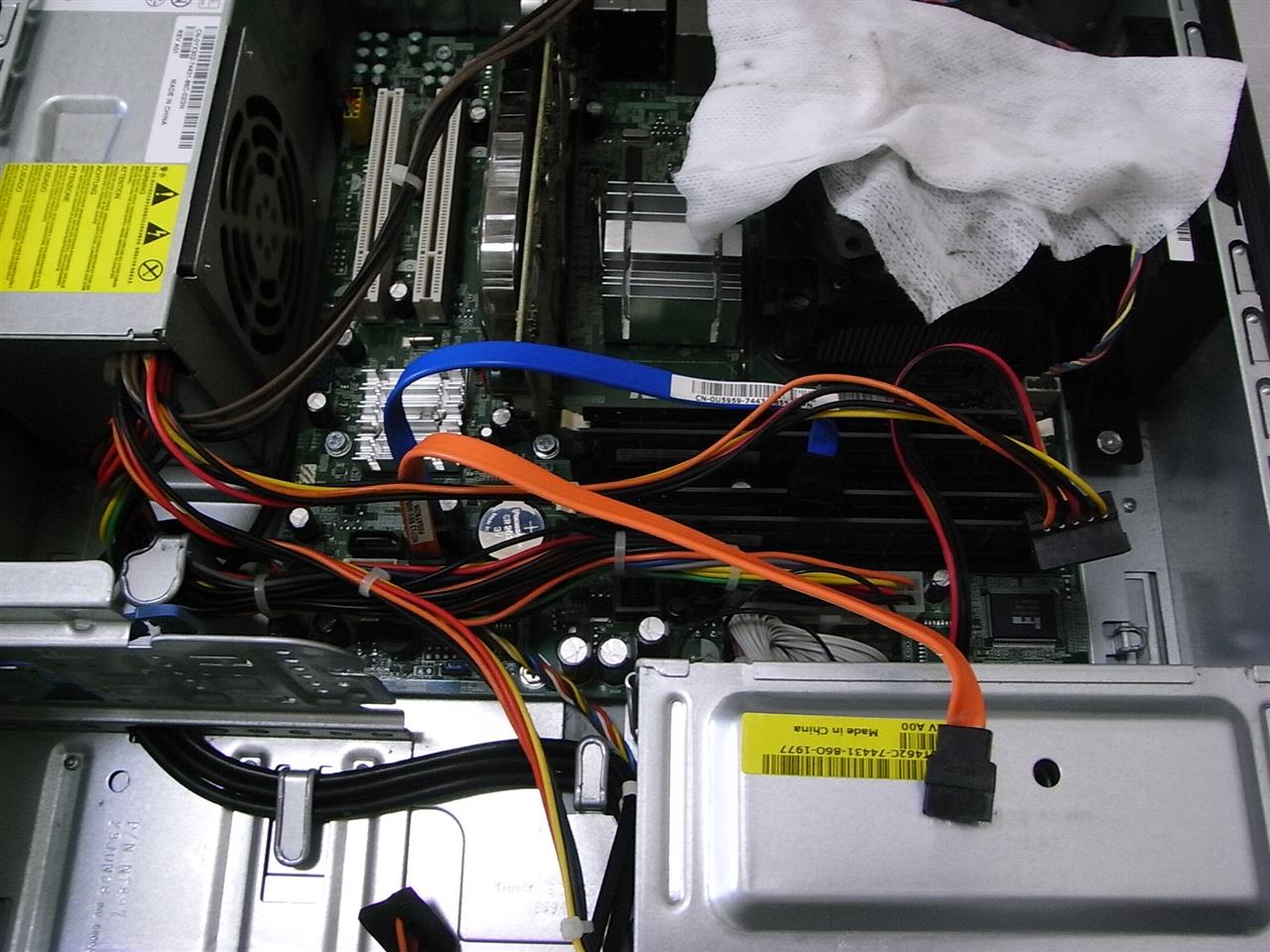

蓋を開けたところ、ホコリだらけ・・・

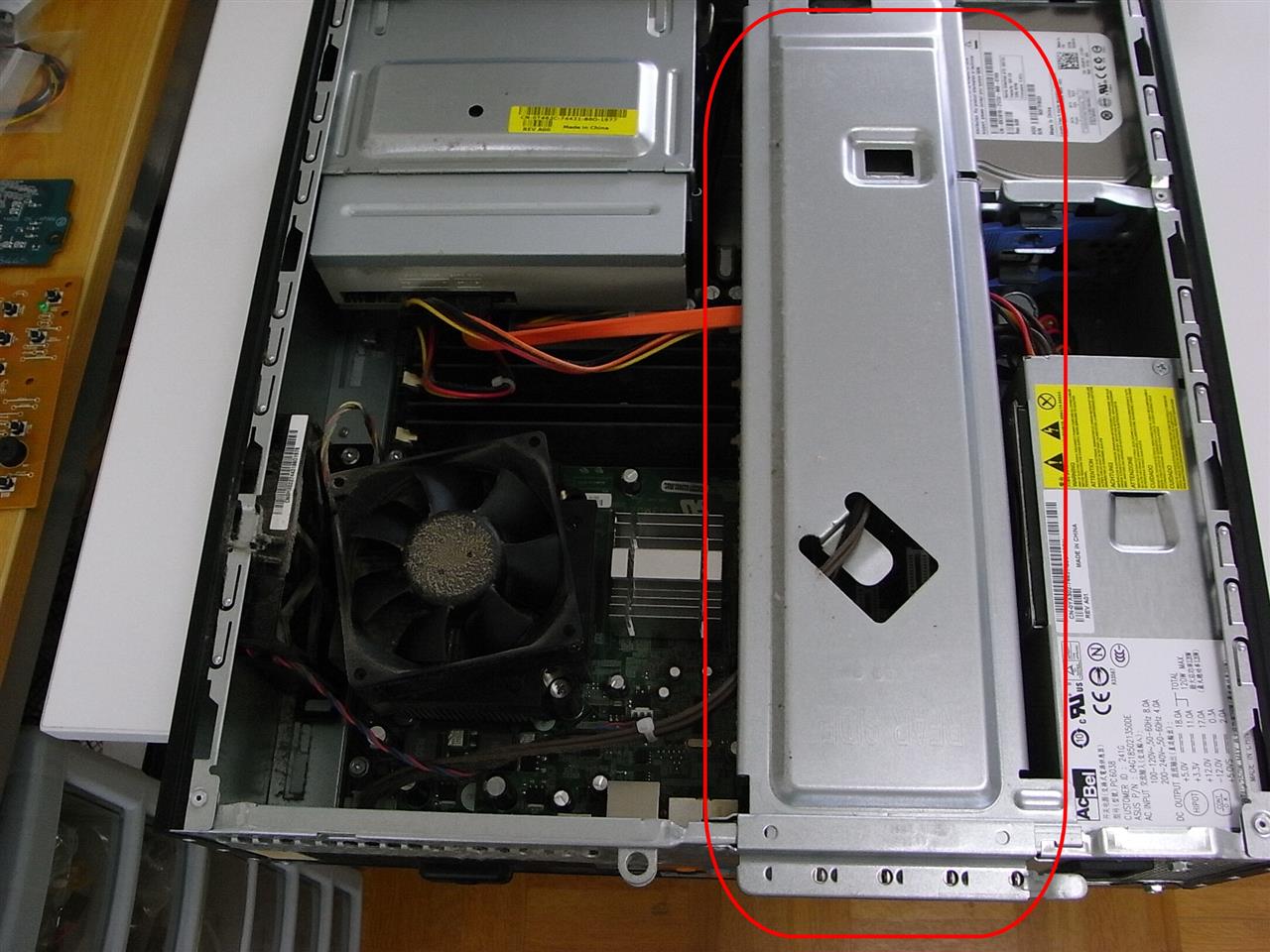

中央のバーを外します。

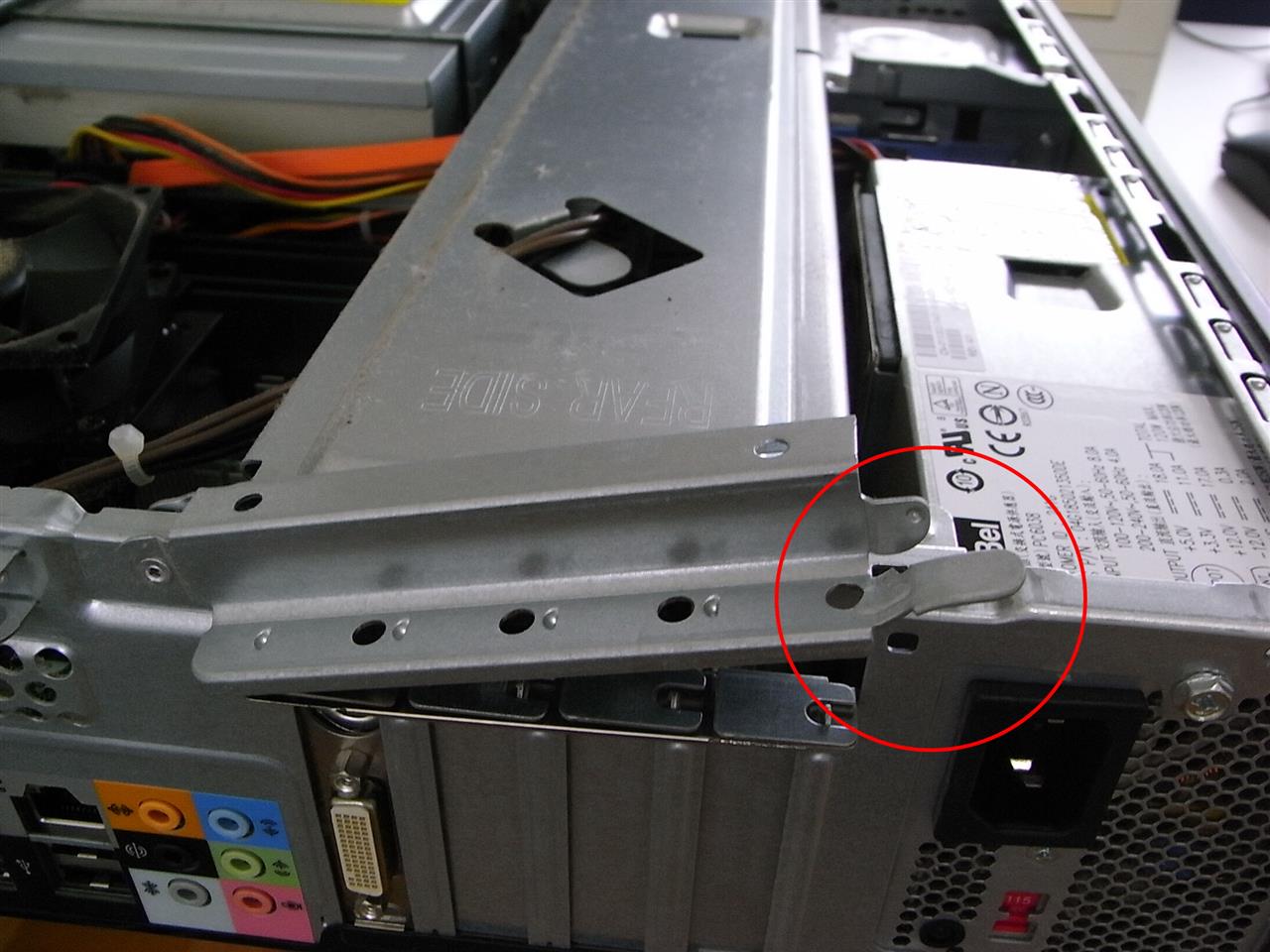

取っ手を、上に持ち上げます。

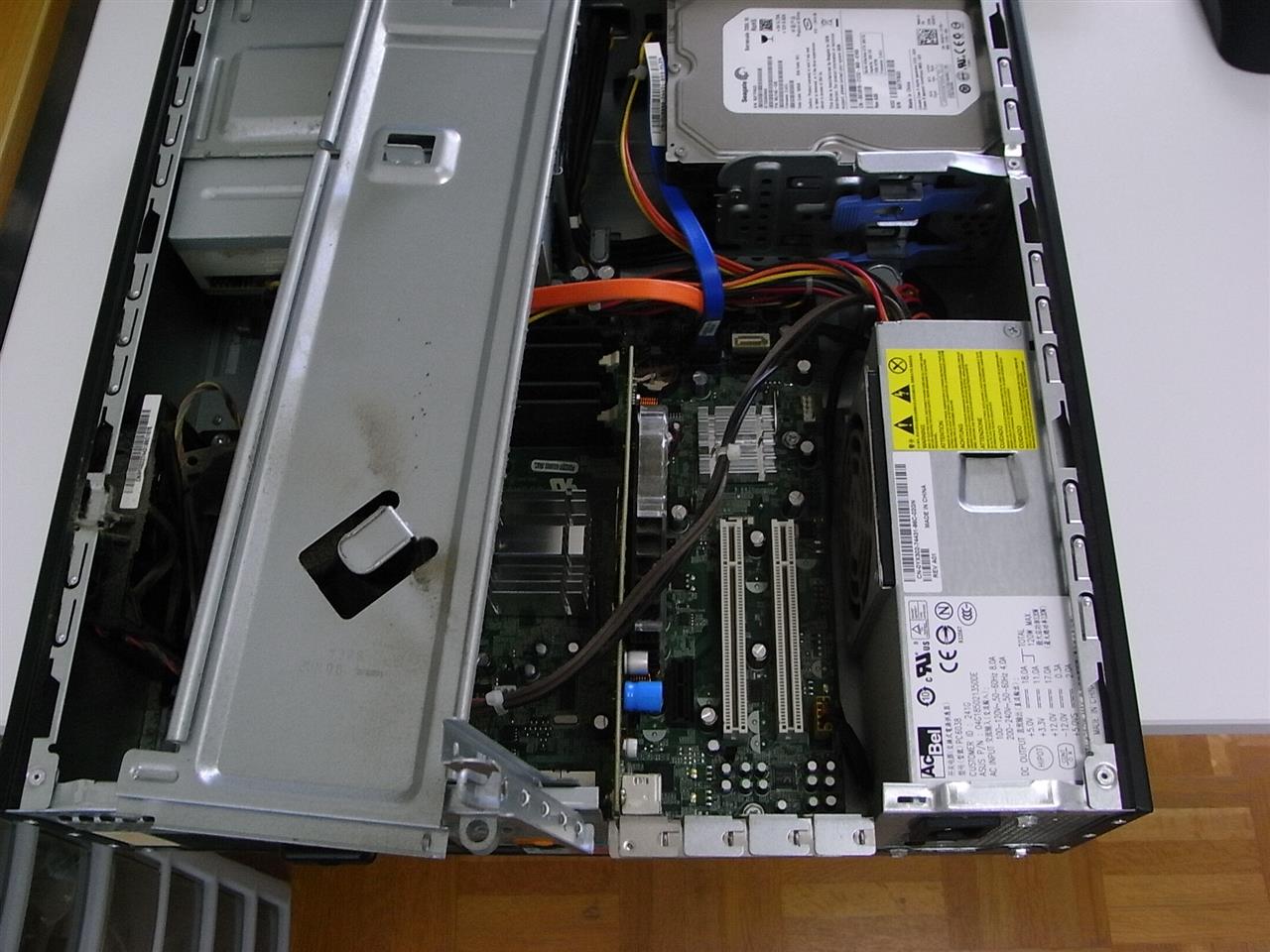

中央のバーを外しました。

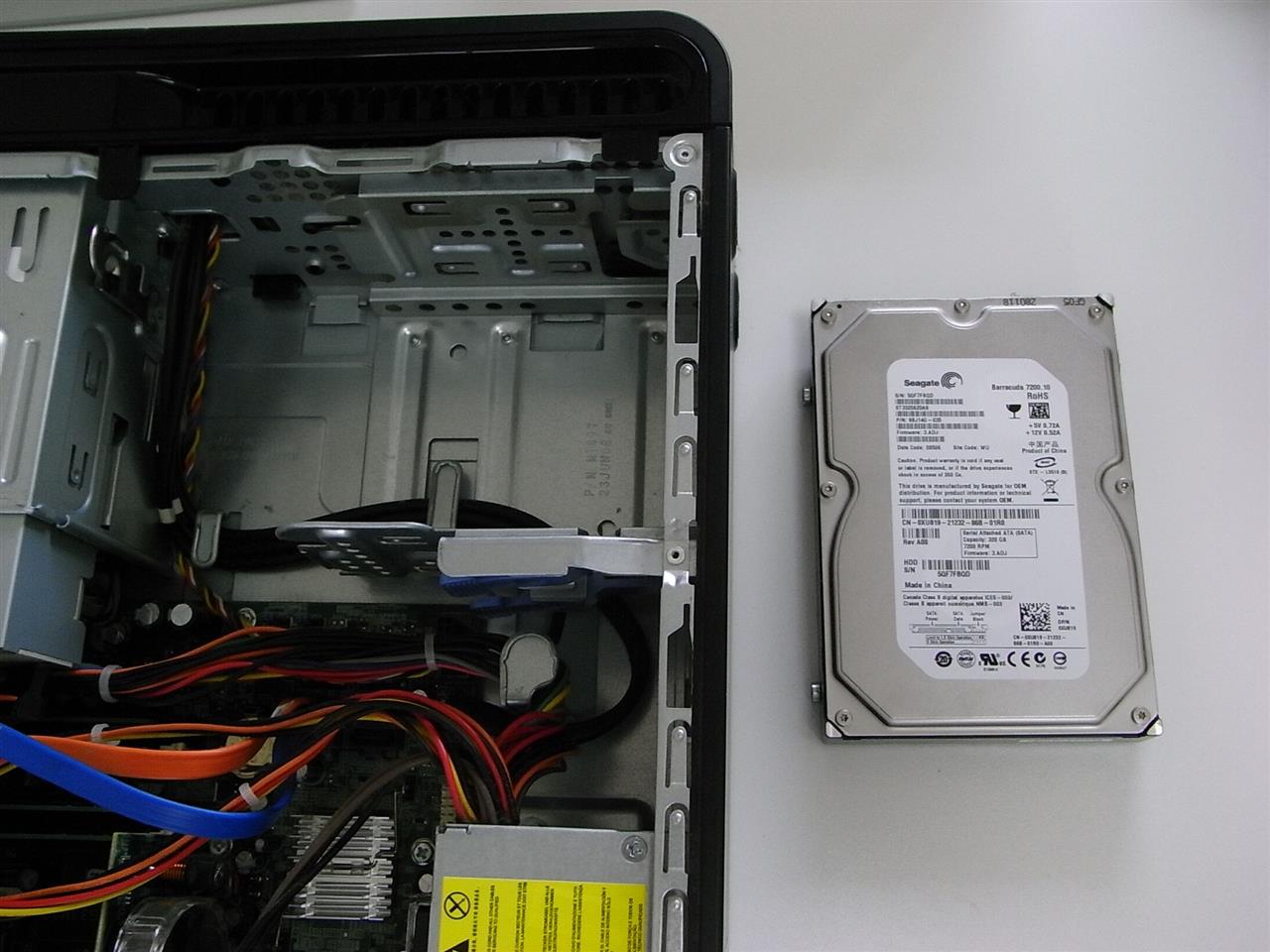

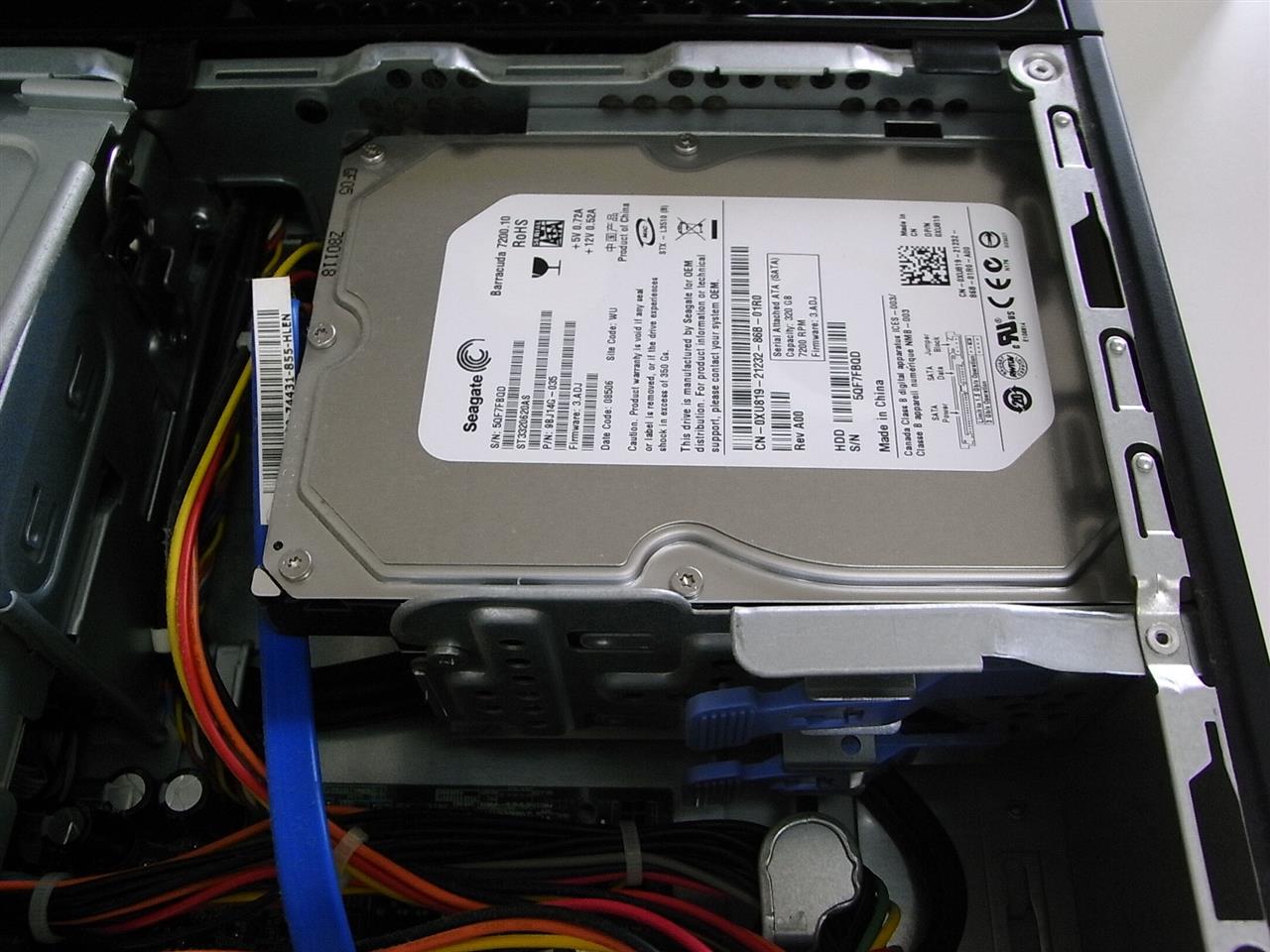

SeaGateのHD

DELLのケース・コンセプトは
ドライバー無しで FDD・光学機器・HDなど交換可

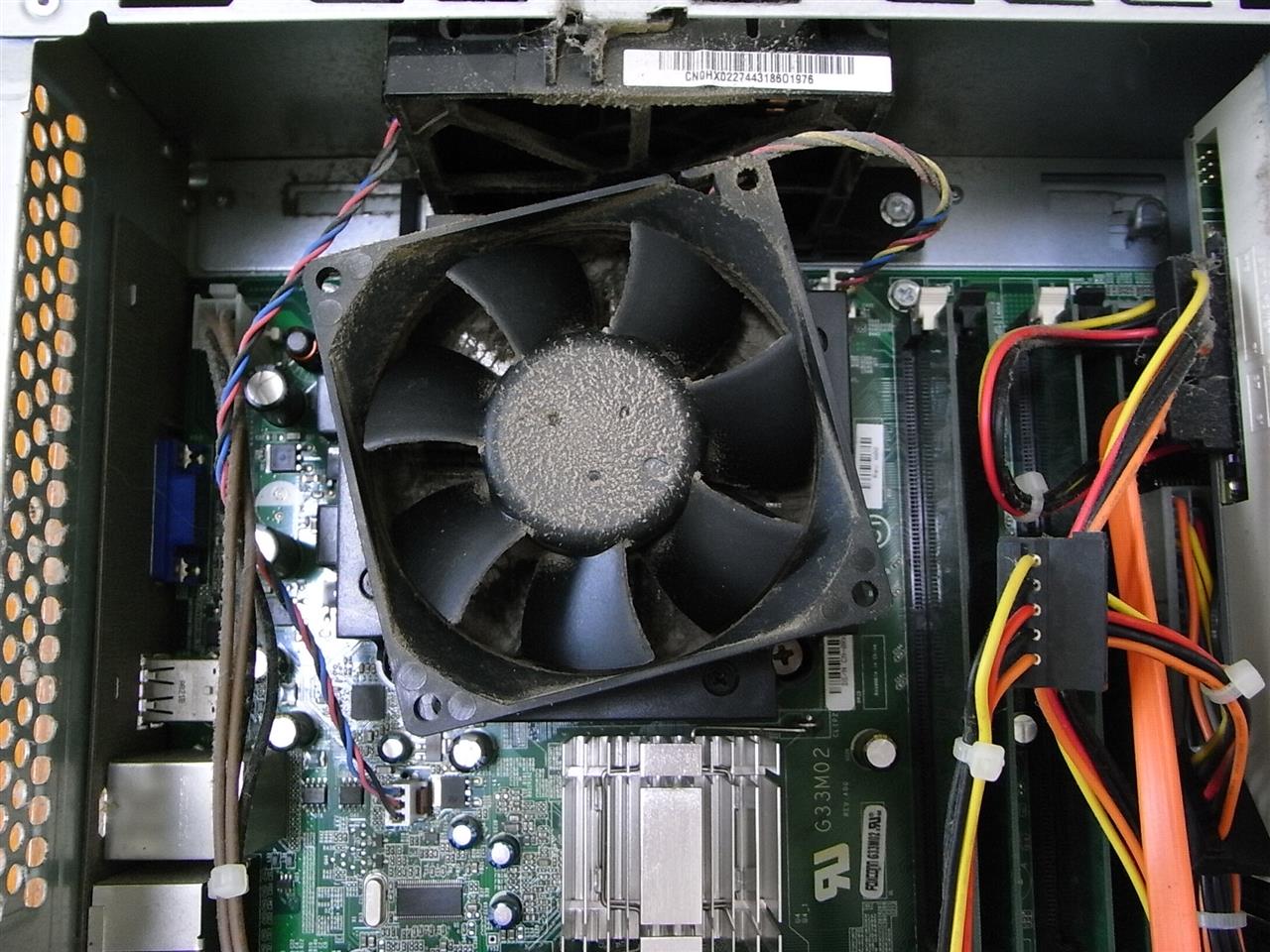

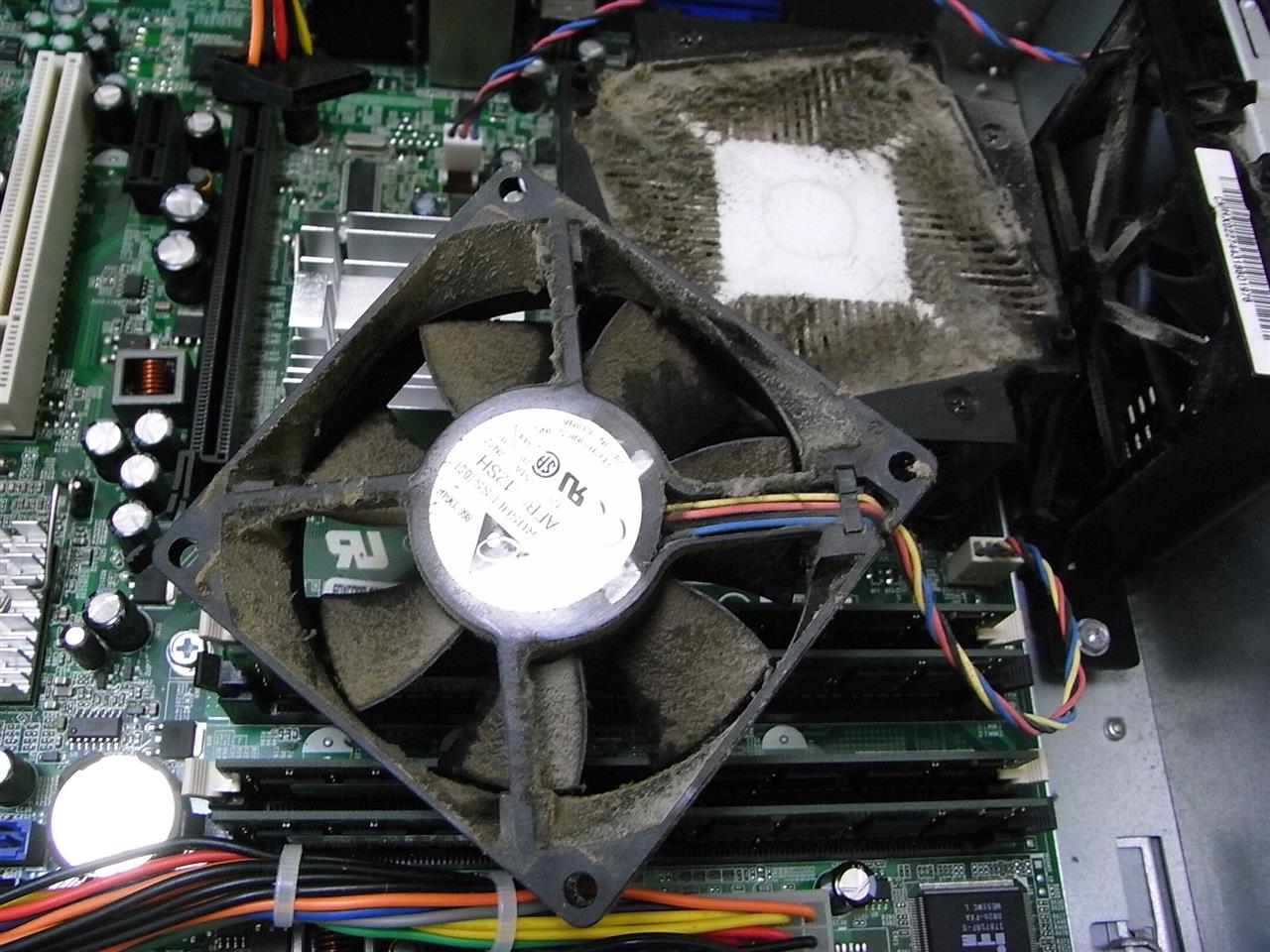

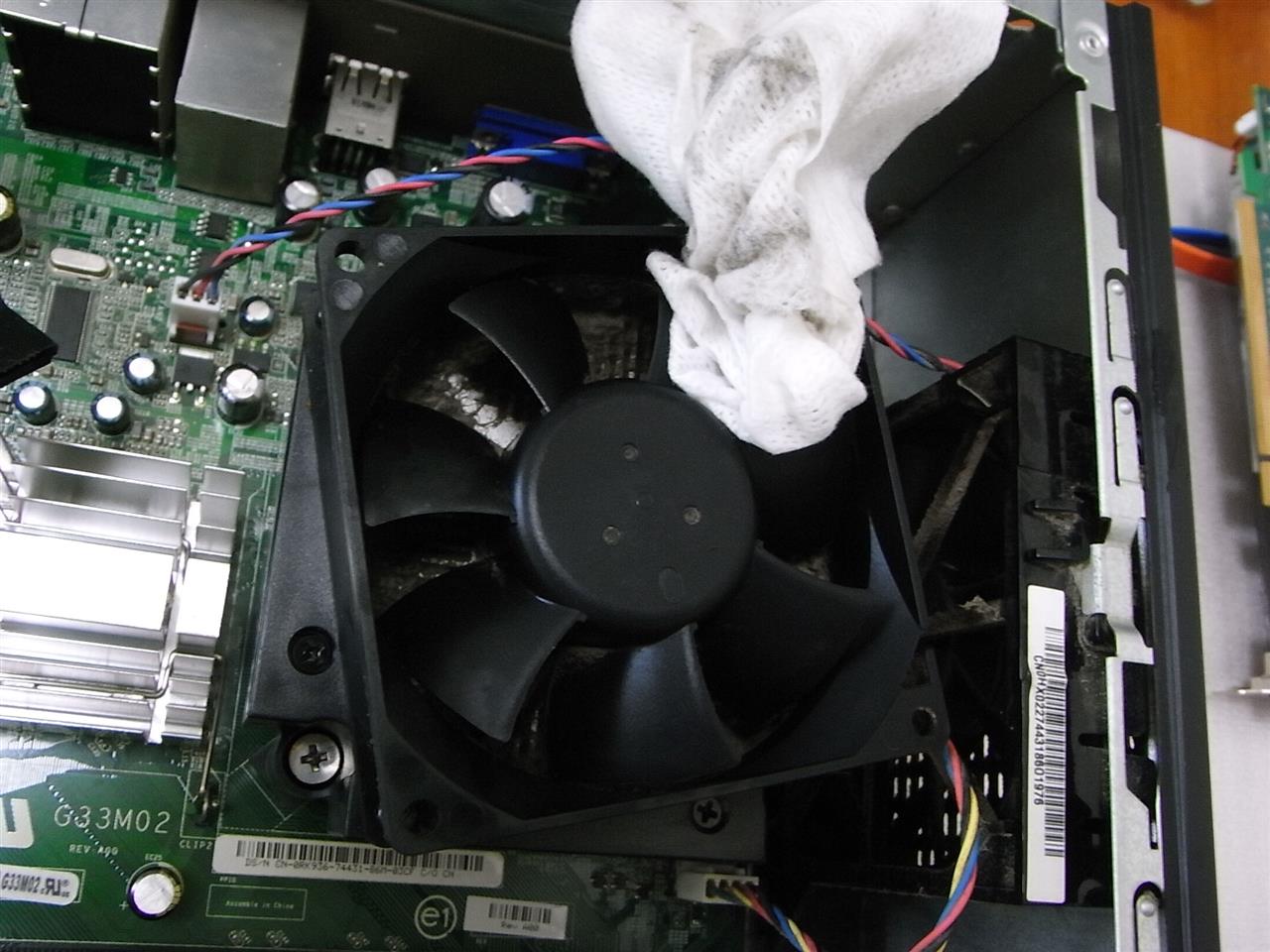

CPUのファン →　ホコリ付着

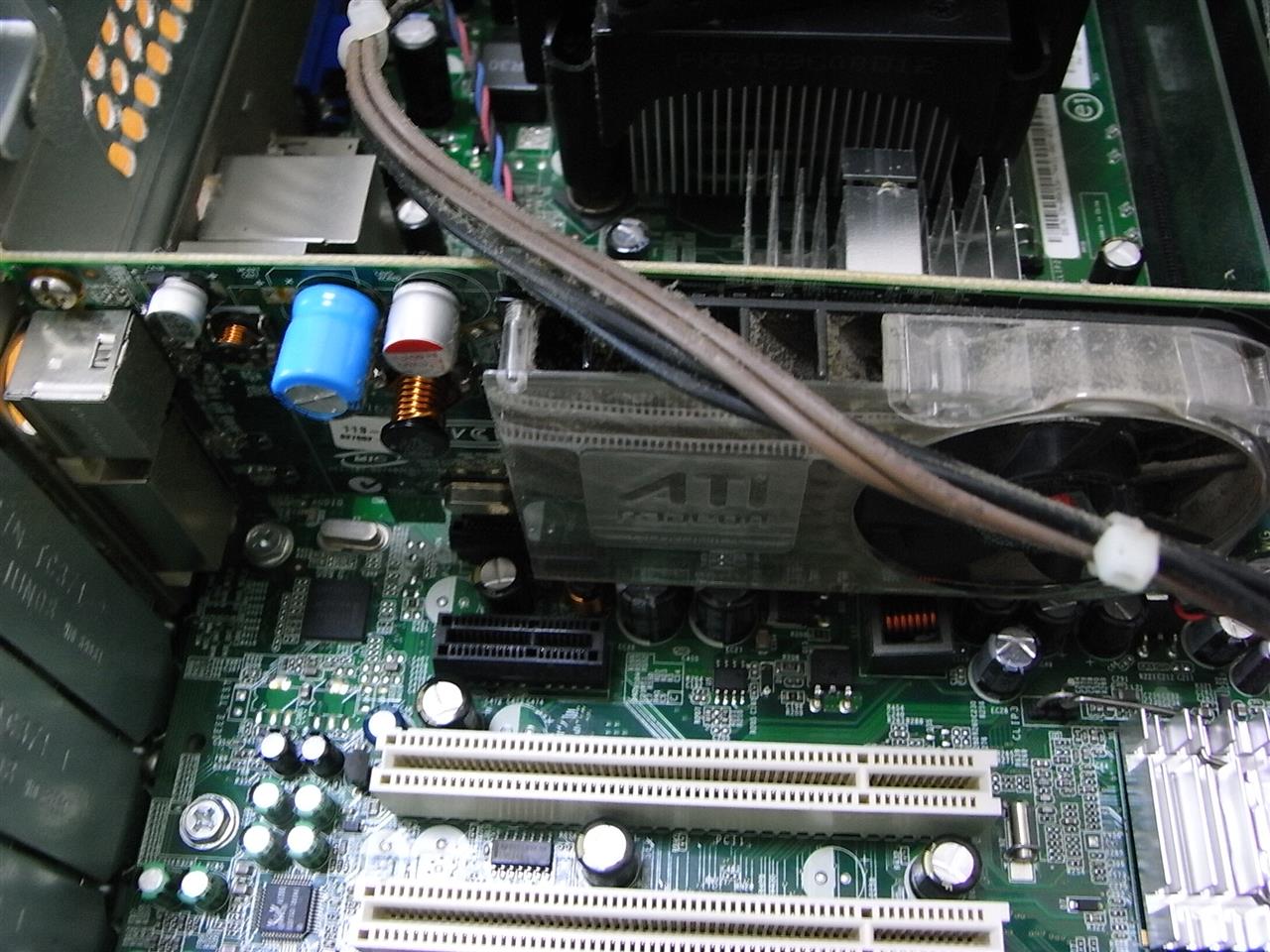

ATIのグラフィックカード →　ホコリ付着

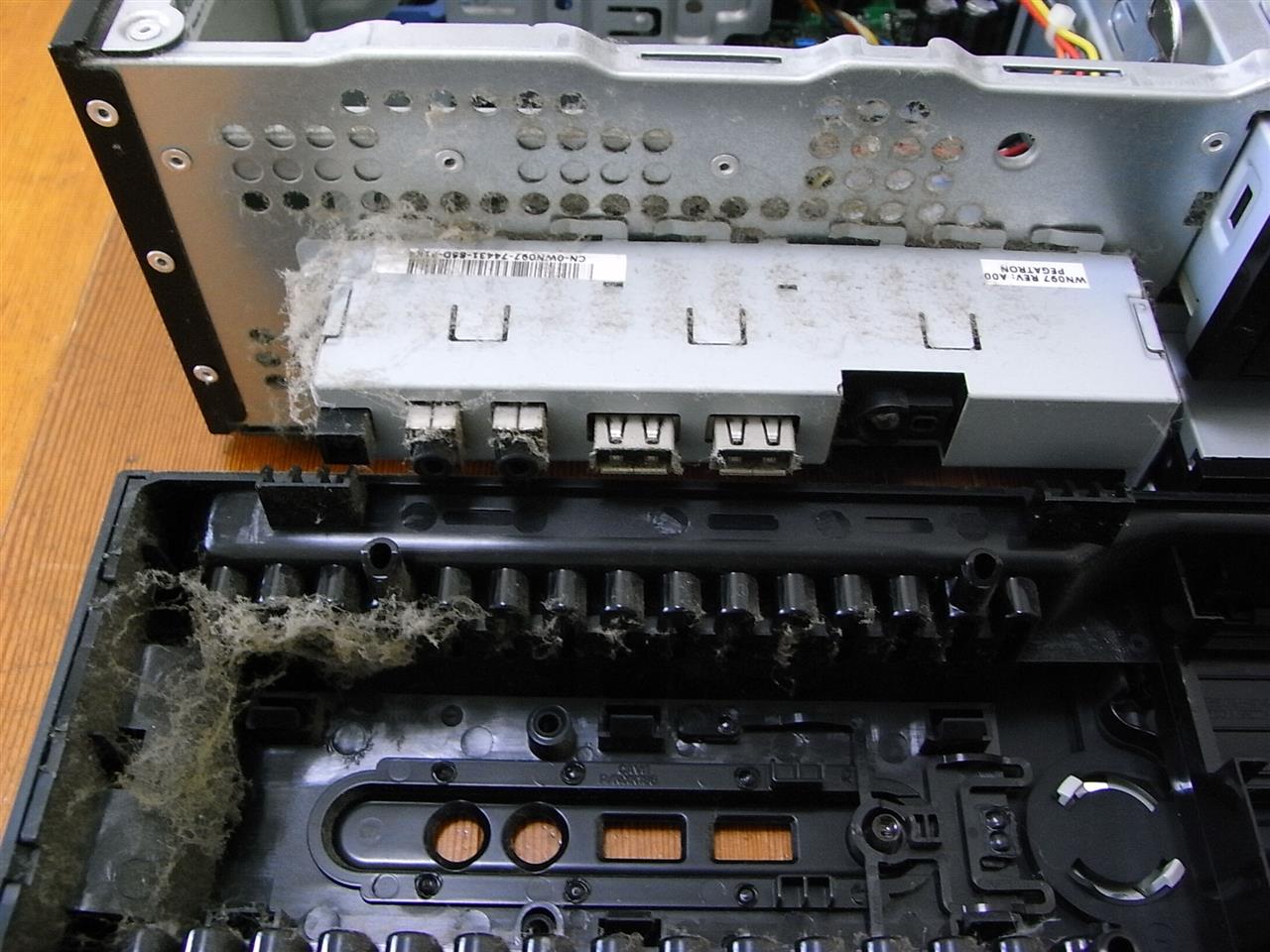

前面パネルを外した状態 →　ホコリだらけ

※ケース内のエアー・フローにより前面パネルから入り込み

---

今後のことを考慮し、掃除することにしました。





CPUファン表側





CPUファン裏側

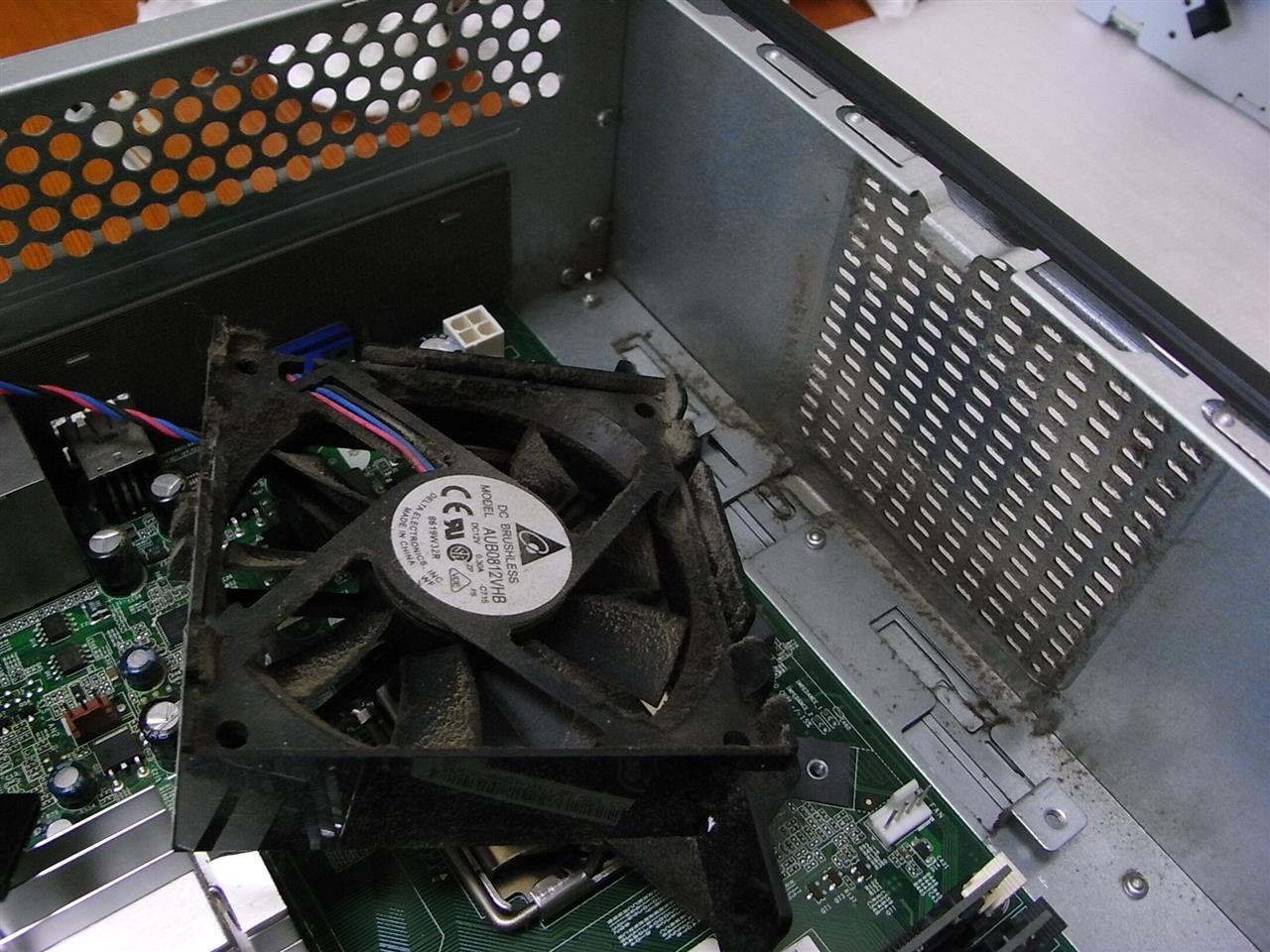

ケースファン

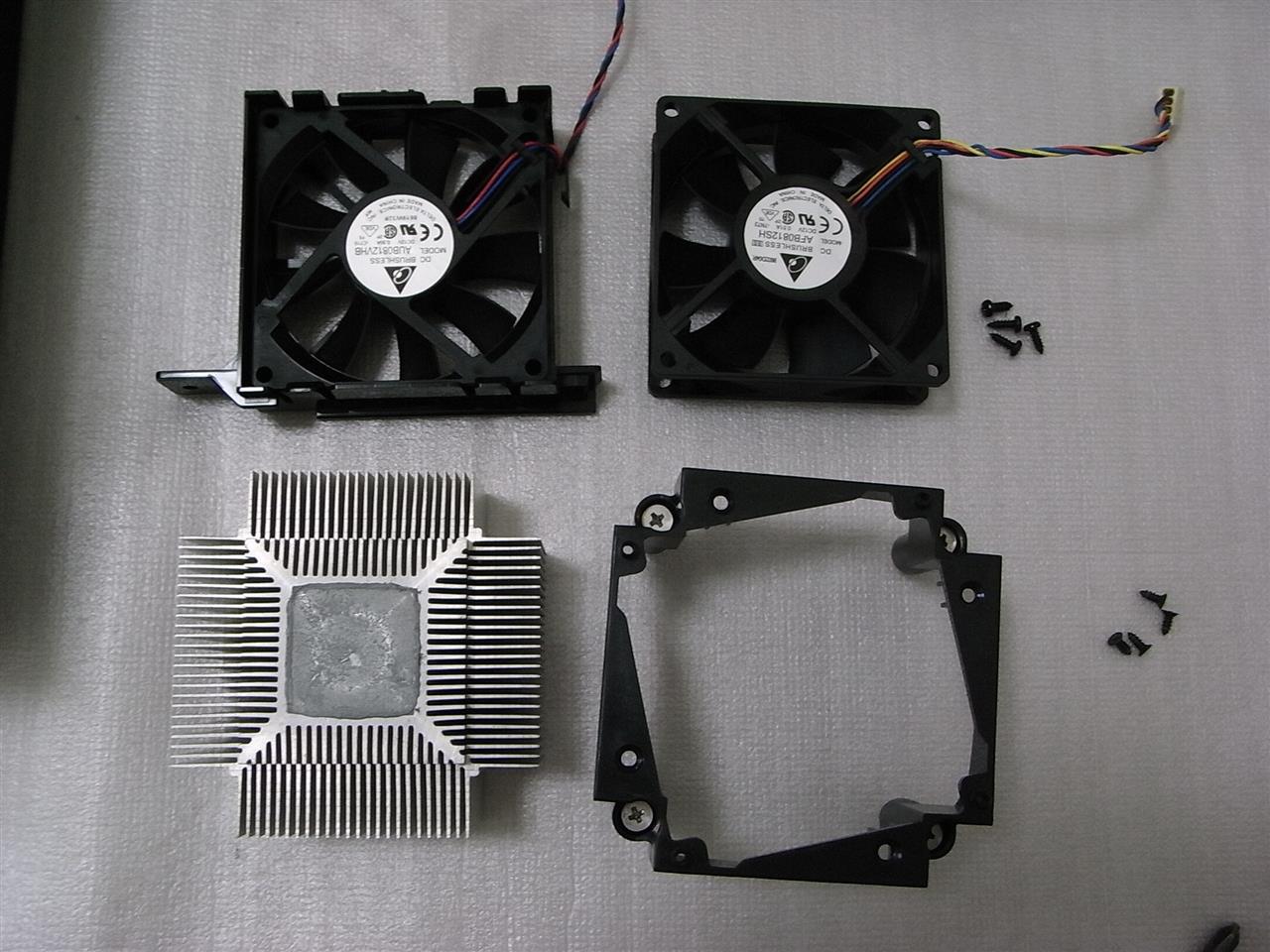

ファンのクリーニング後

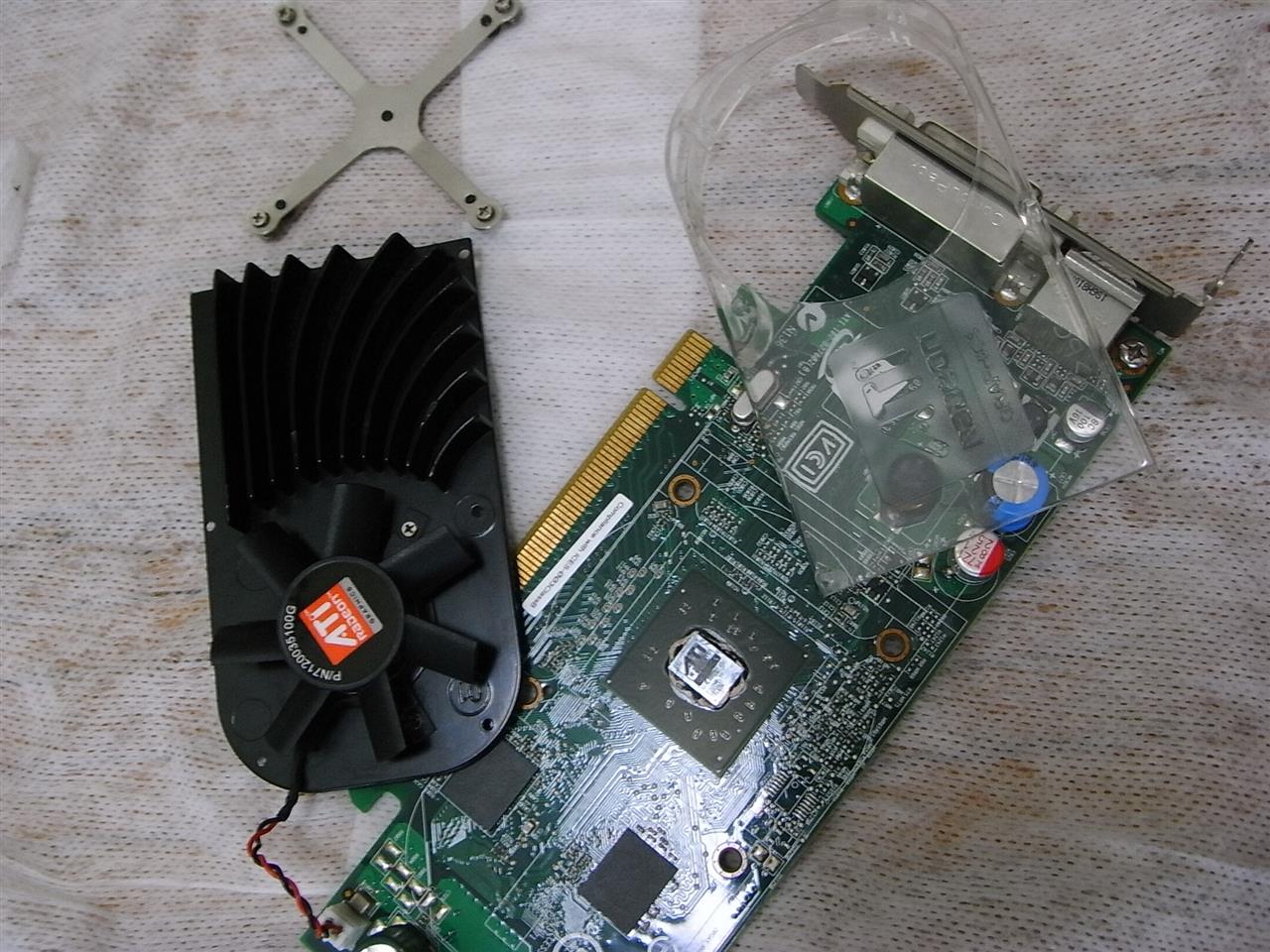

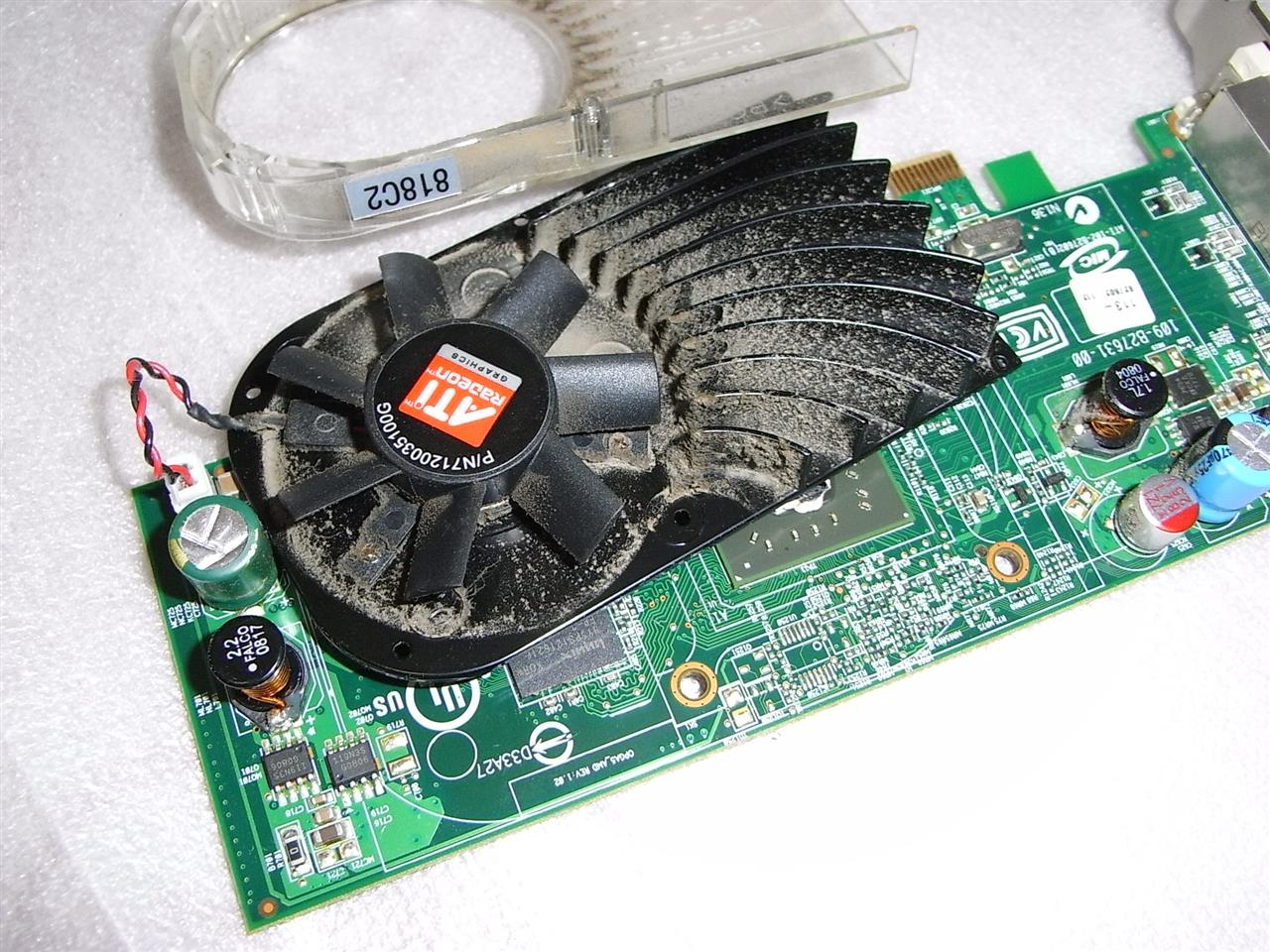

グラフィックカードは、カバーを外して分解・掃除

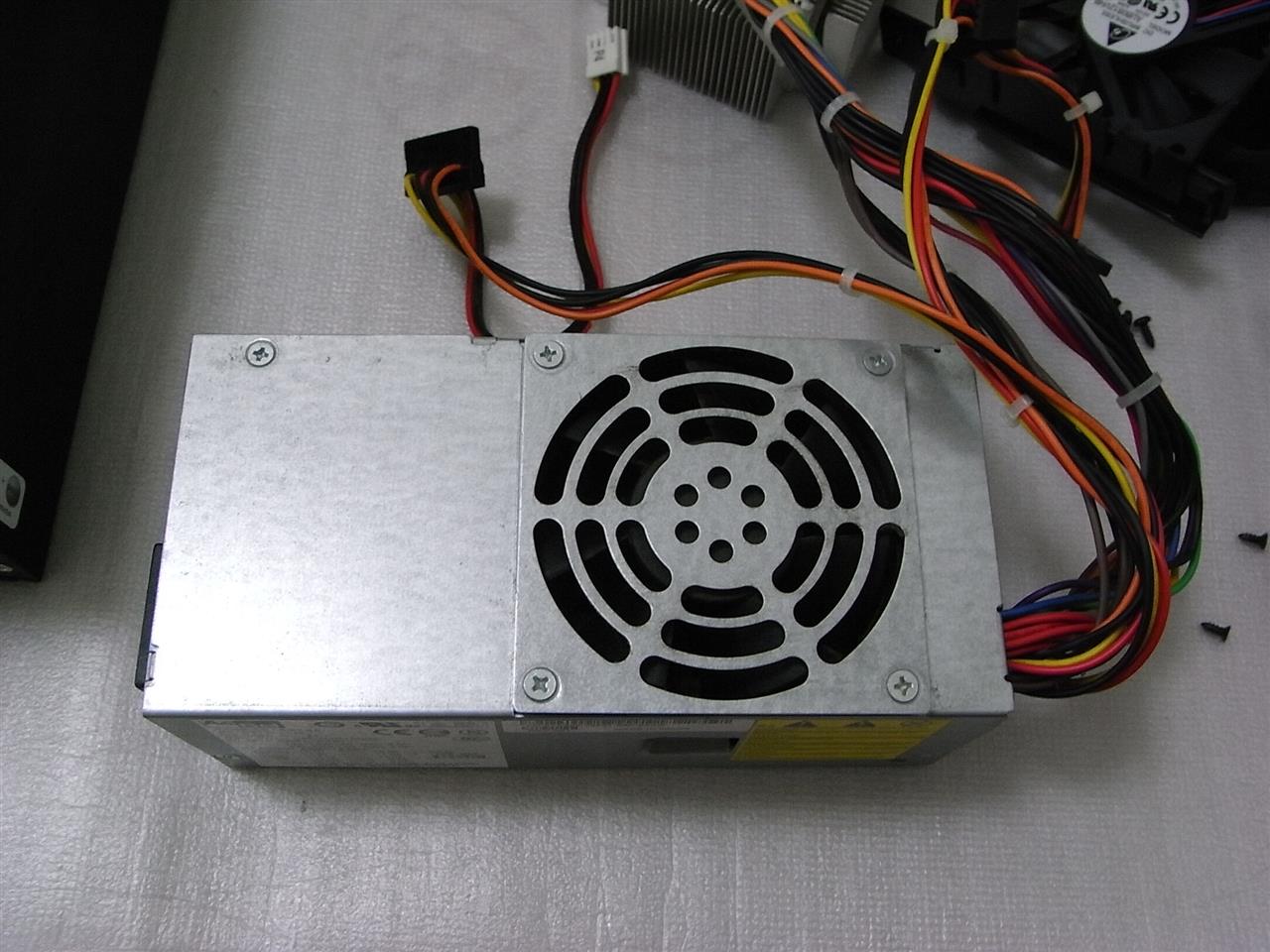

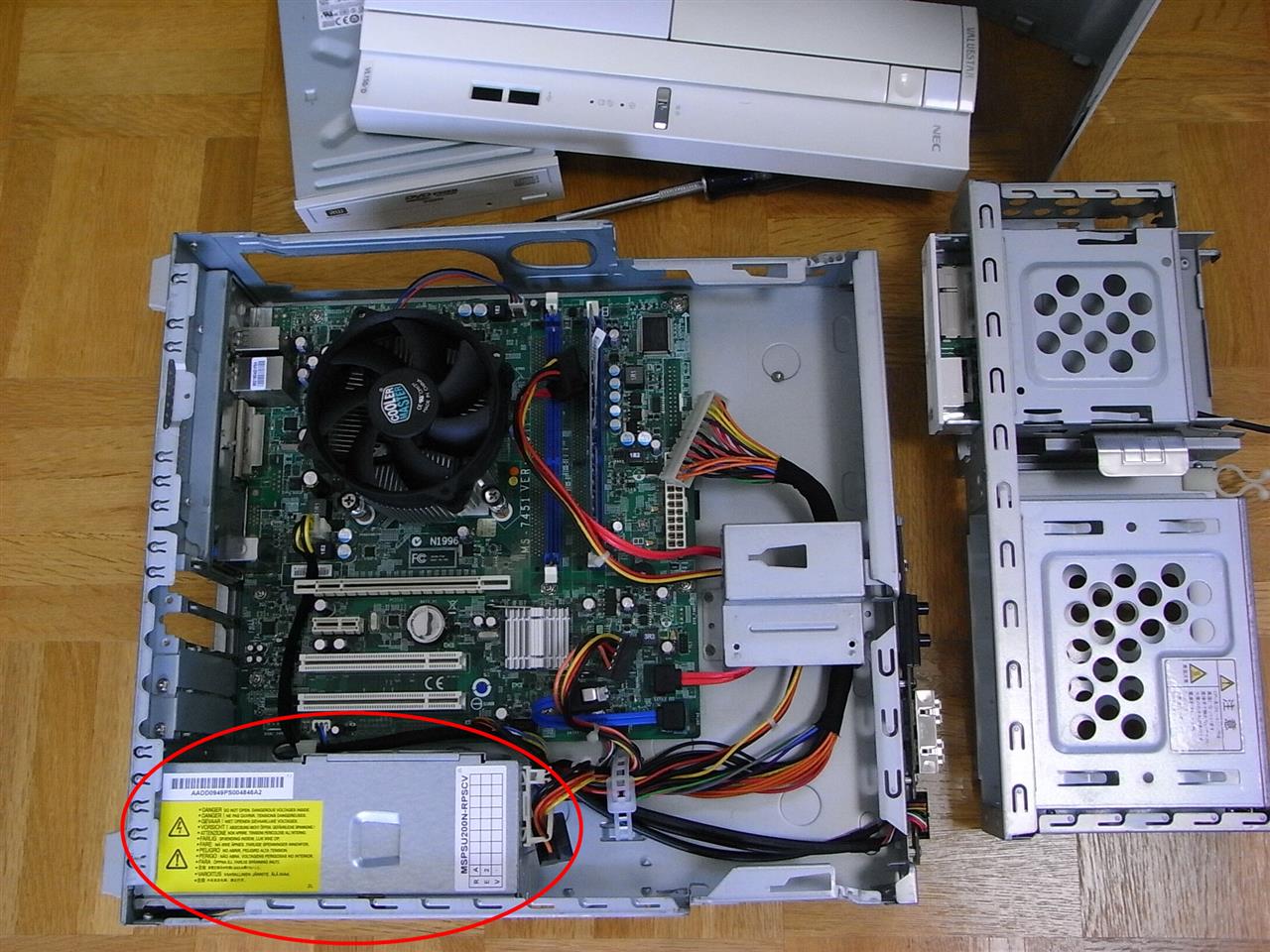

電源ユニットを取り出しました。

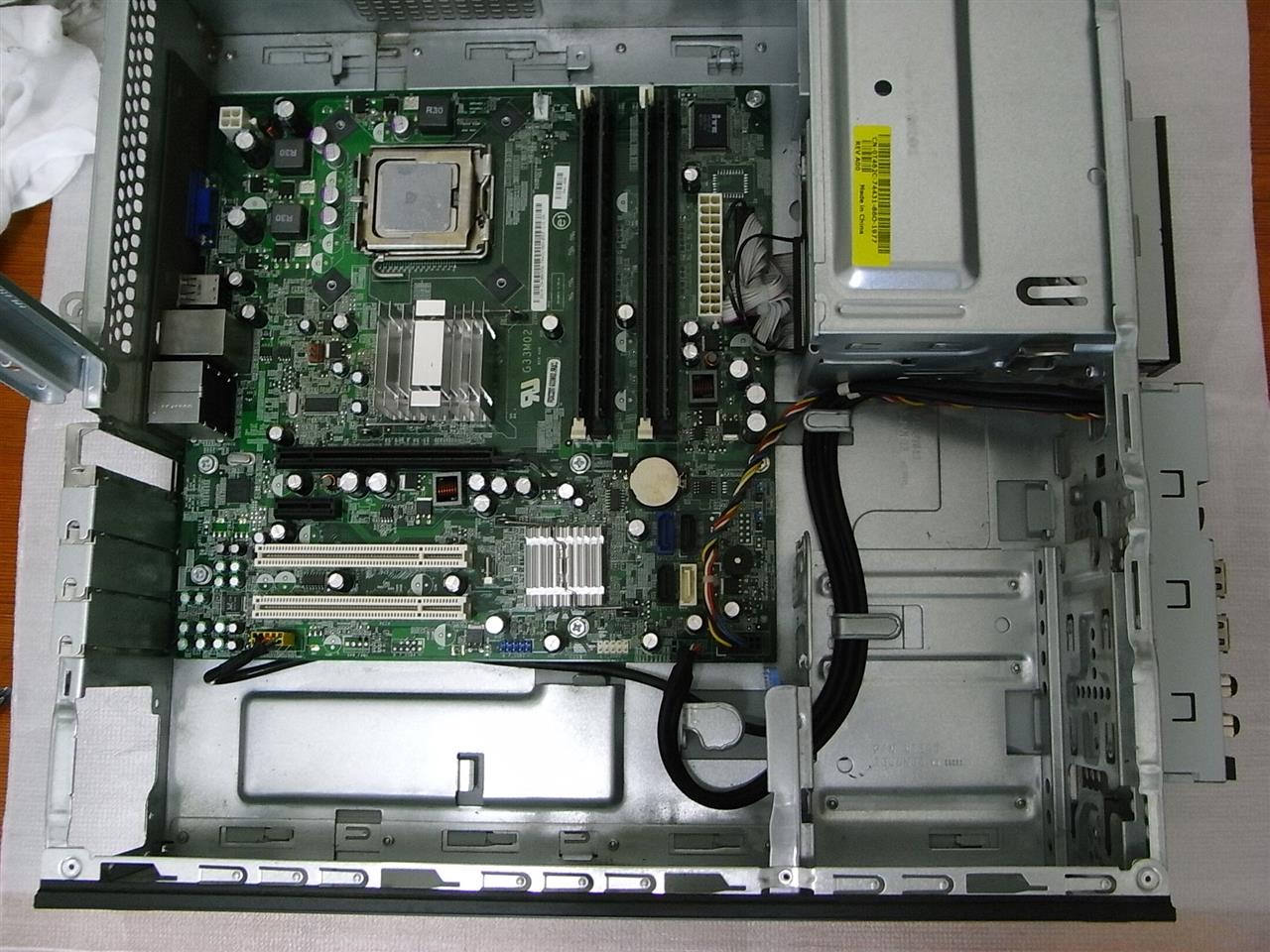

マザーボード・ケース内の清掃後

---

同等品の電源ユニットと交換。


部品取り用ストックＰＣから、同世代の NEC Mateの電源を流用。
壊れたDELL の電源（120W）より、容量が大きめでした。

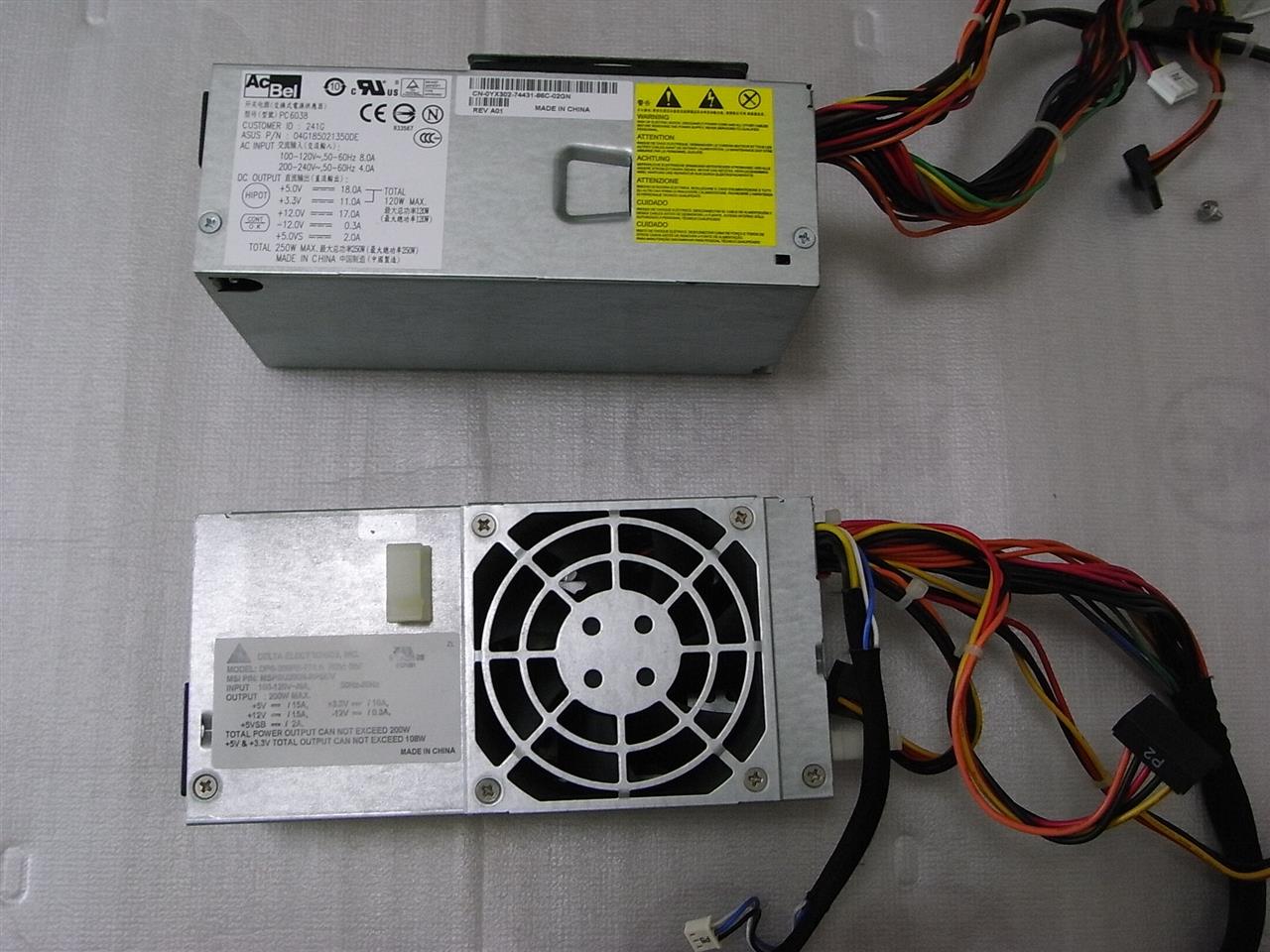

下が　NEC Mateの電源ユニット　Max 200W（ 大は小を兼ねる ）

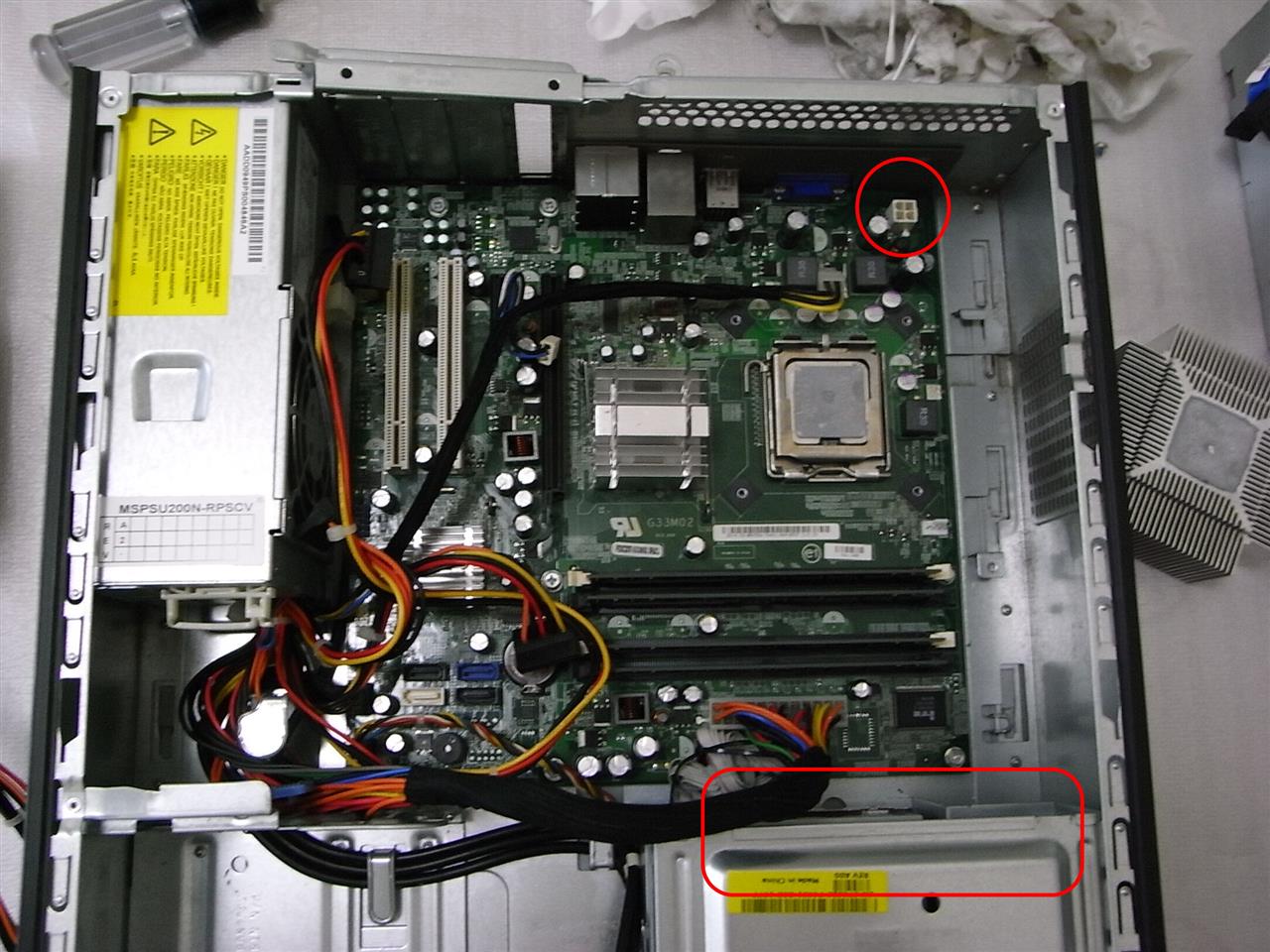

取り付けたところ、ケーブルが短かいことが判明

※HDD、DVD、フロッピーのレイアウトが違う為

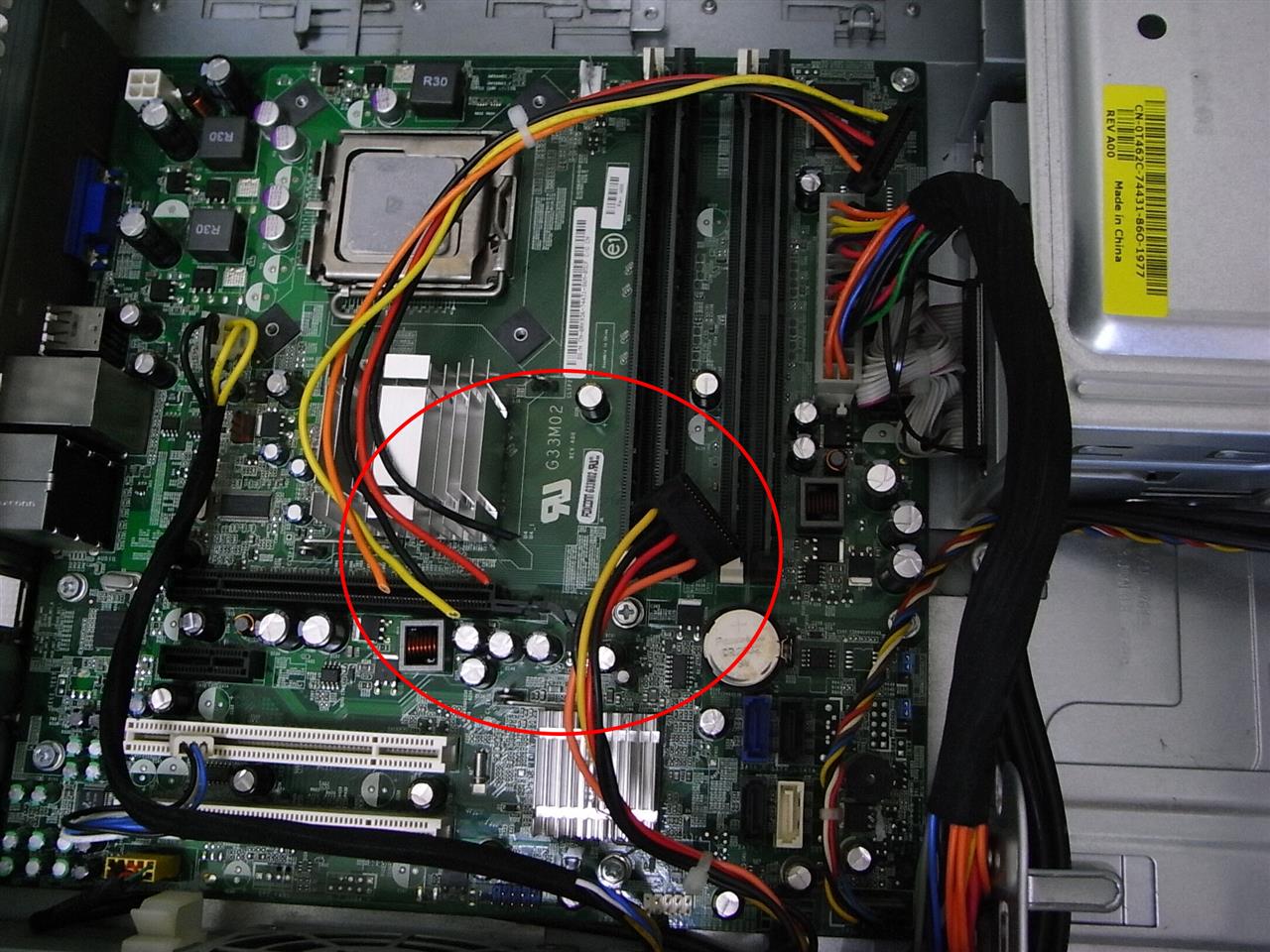

ケーブルを繋ぎ、長くします。

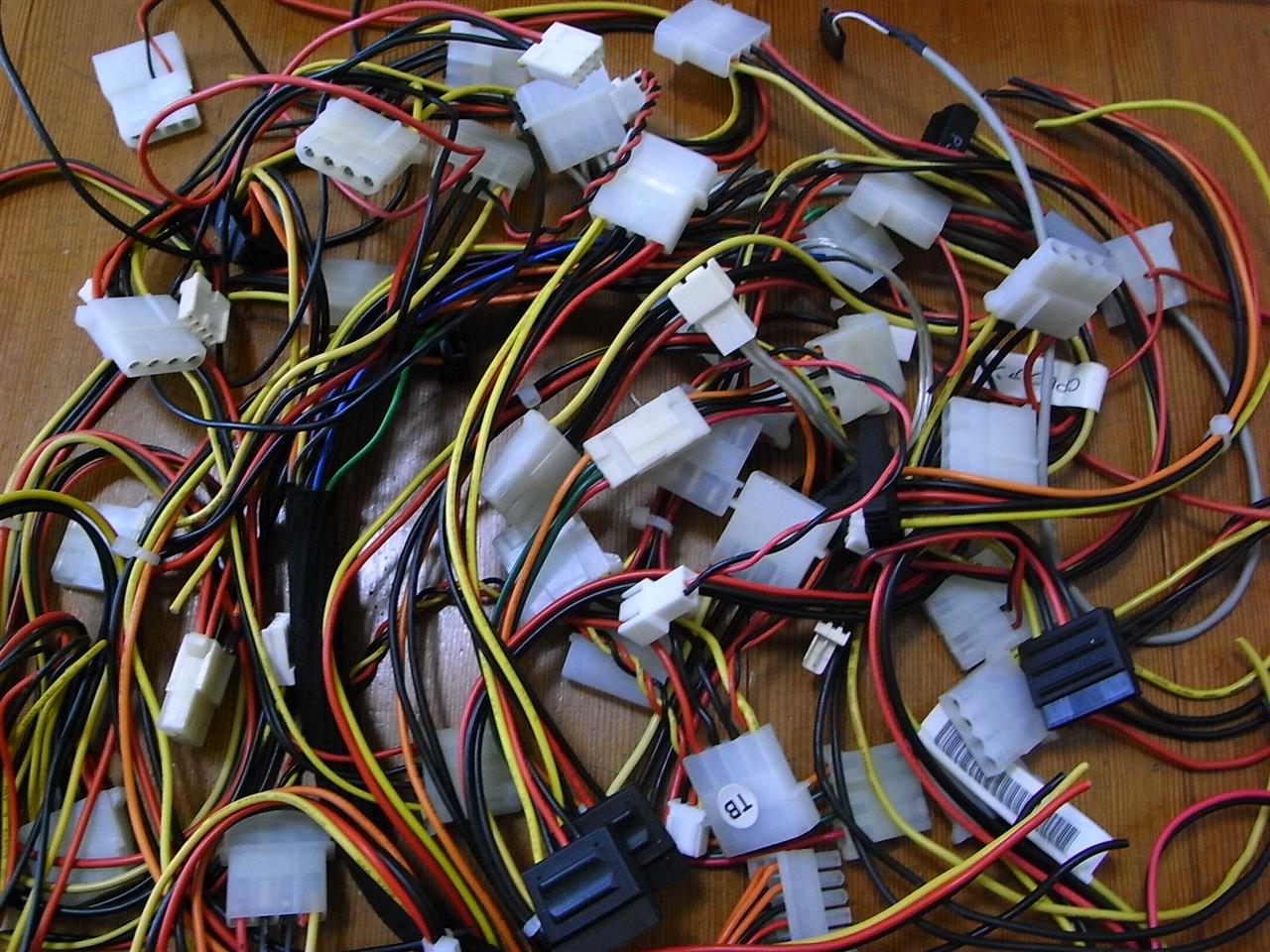

電源ケーブルを繋げる線材

PC-98〜DOS/V迄、基板・カード・ケーブルなど箱単位でストックしてあります。

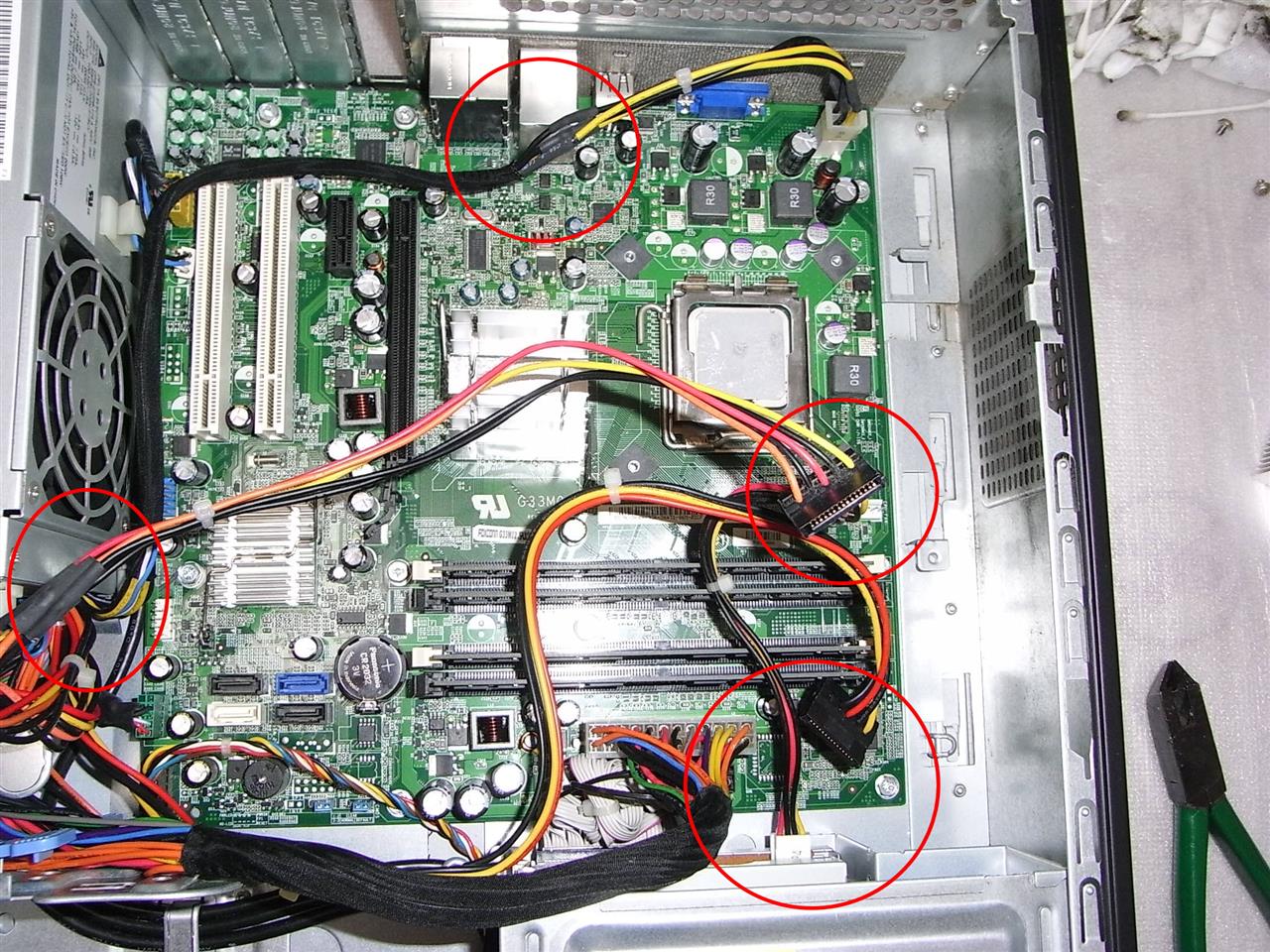

各ケーブルを延長しました。

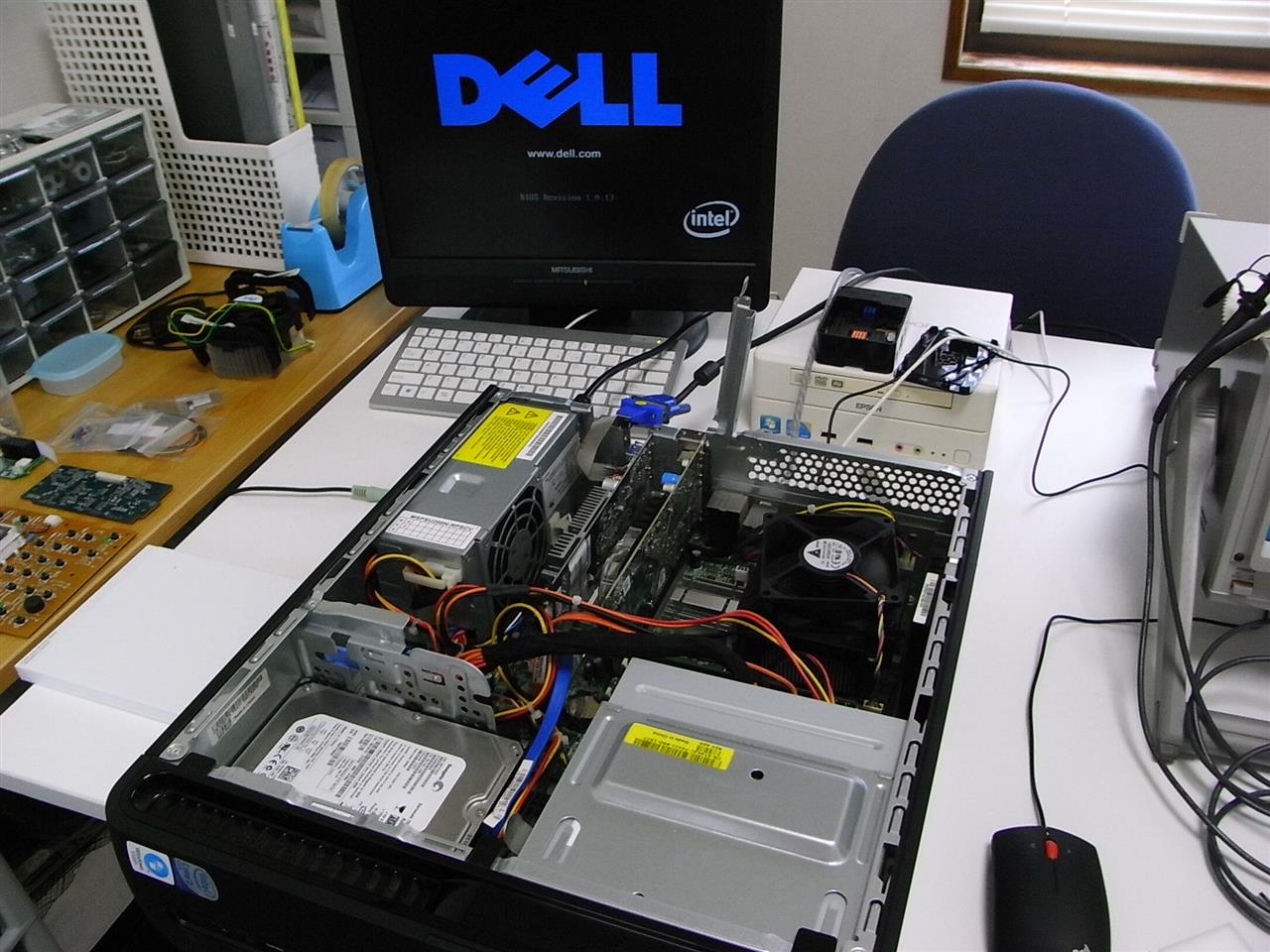

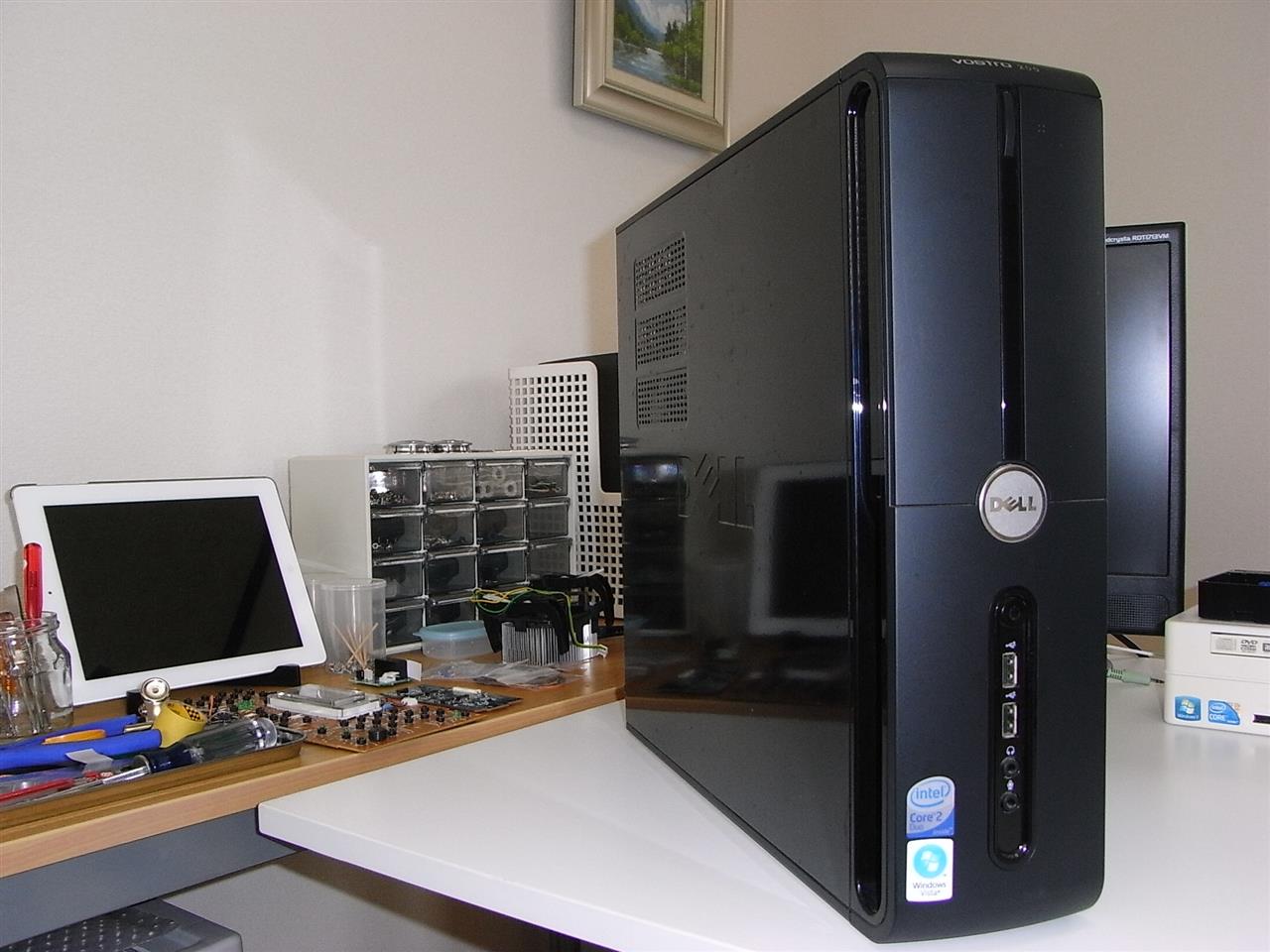

組み直し確認　→　電源ユニットＯＫ！
