PC-9801RX 電源BOXの修理

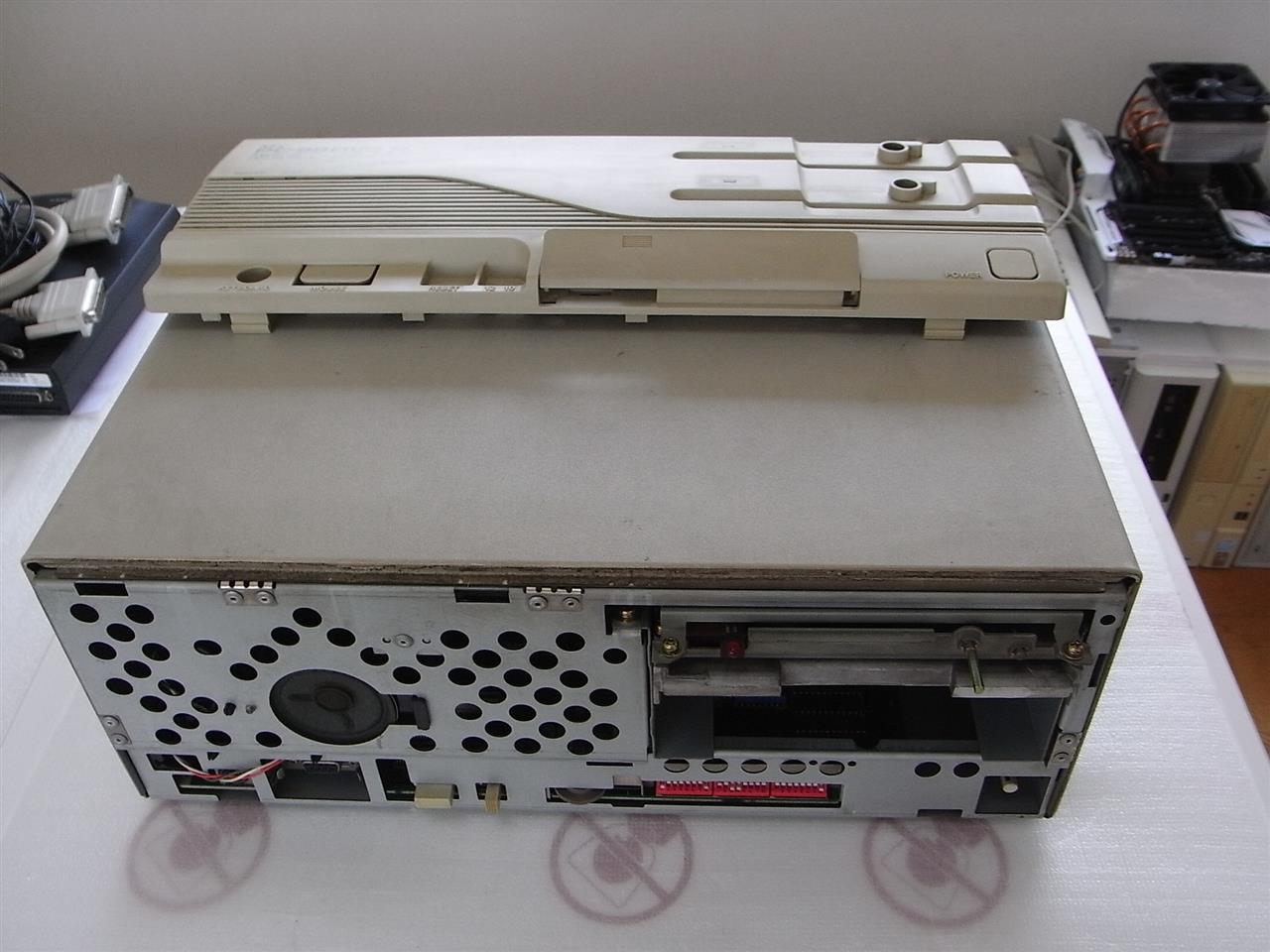

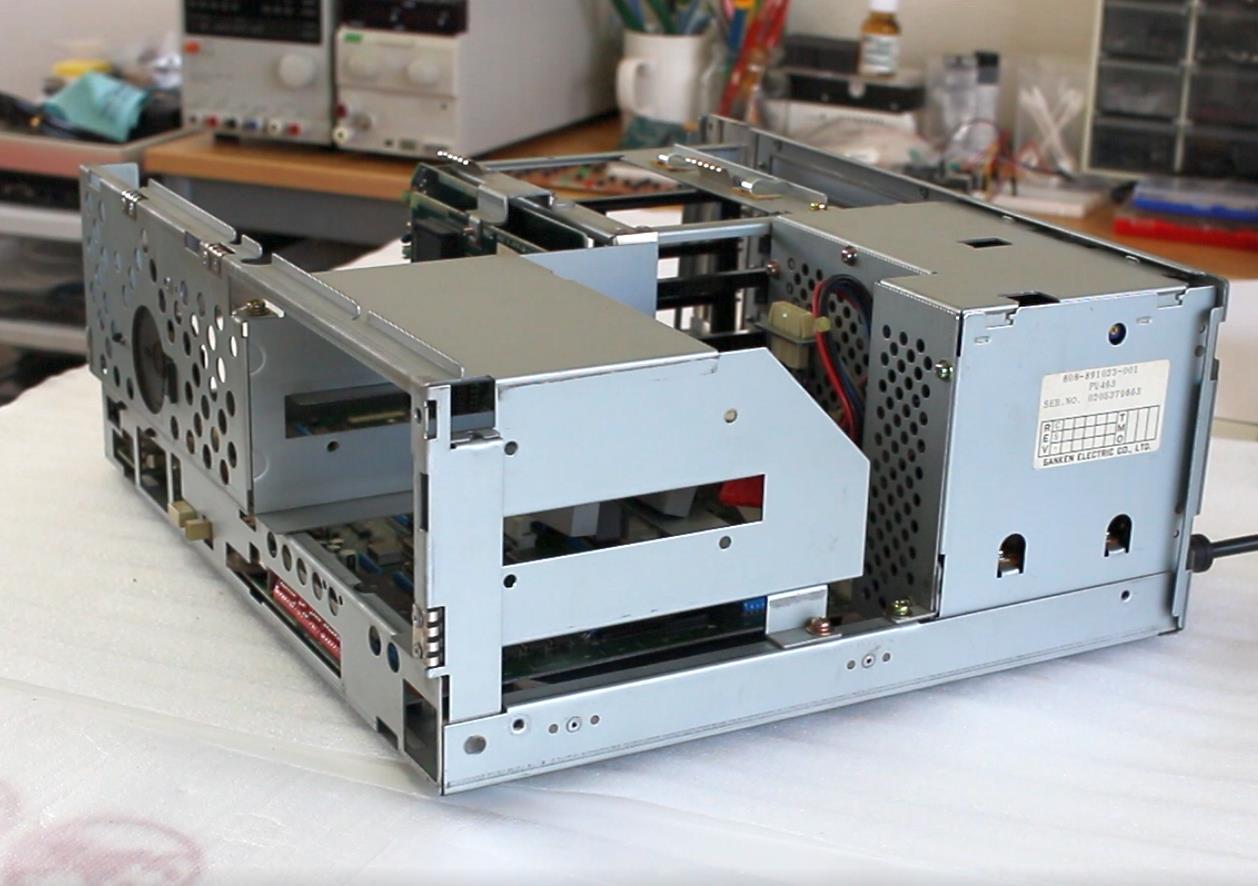

ジャンクのPC-9801RX

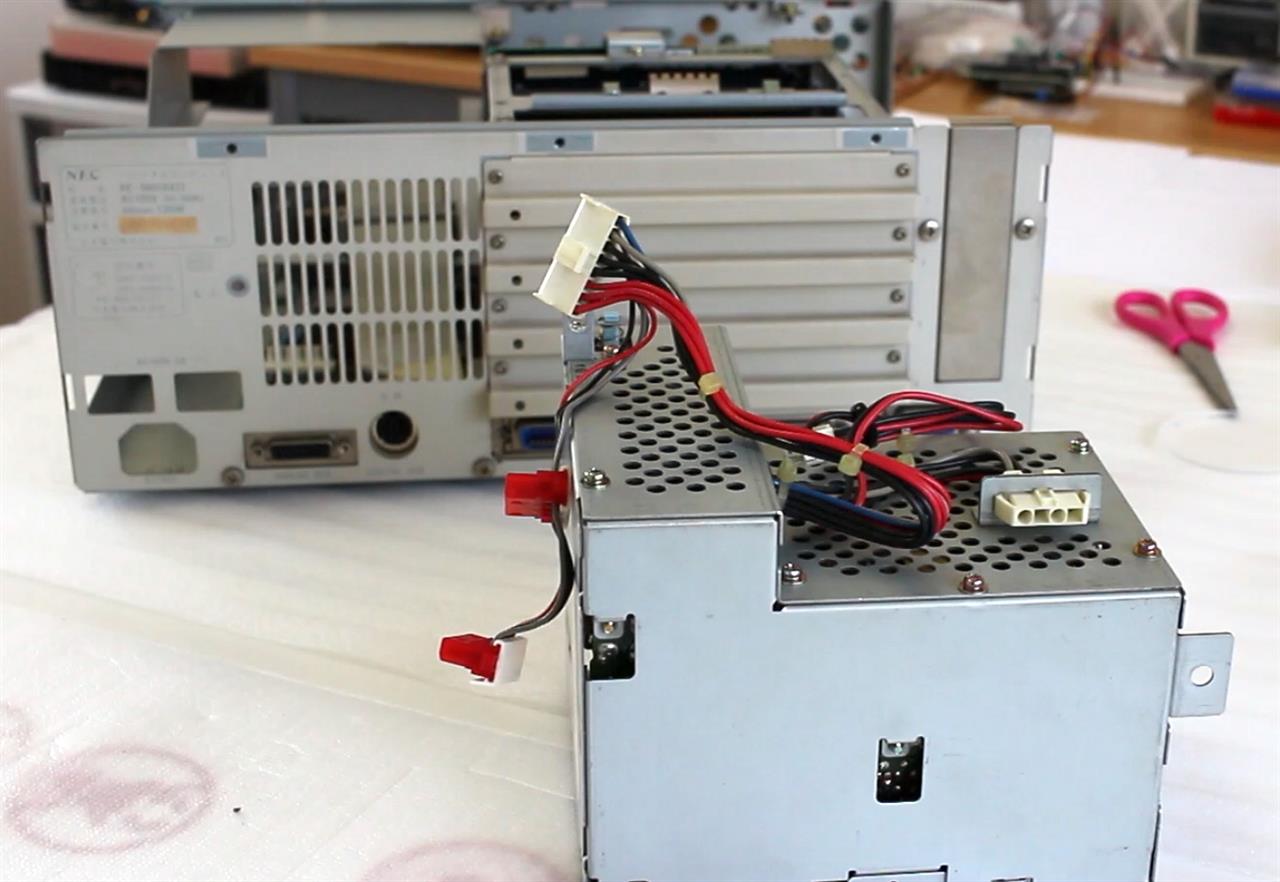

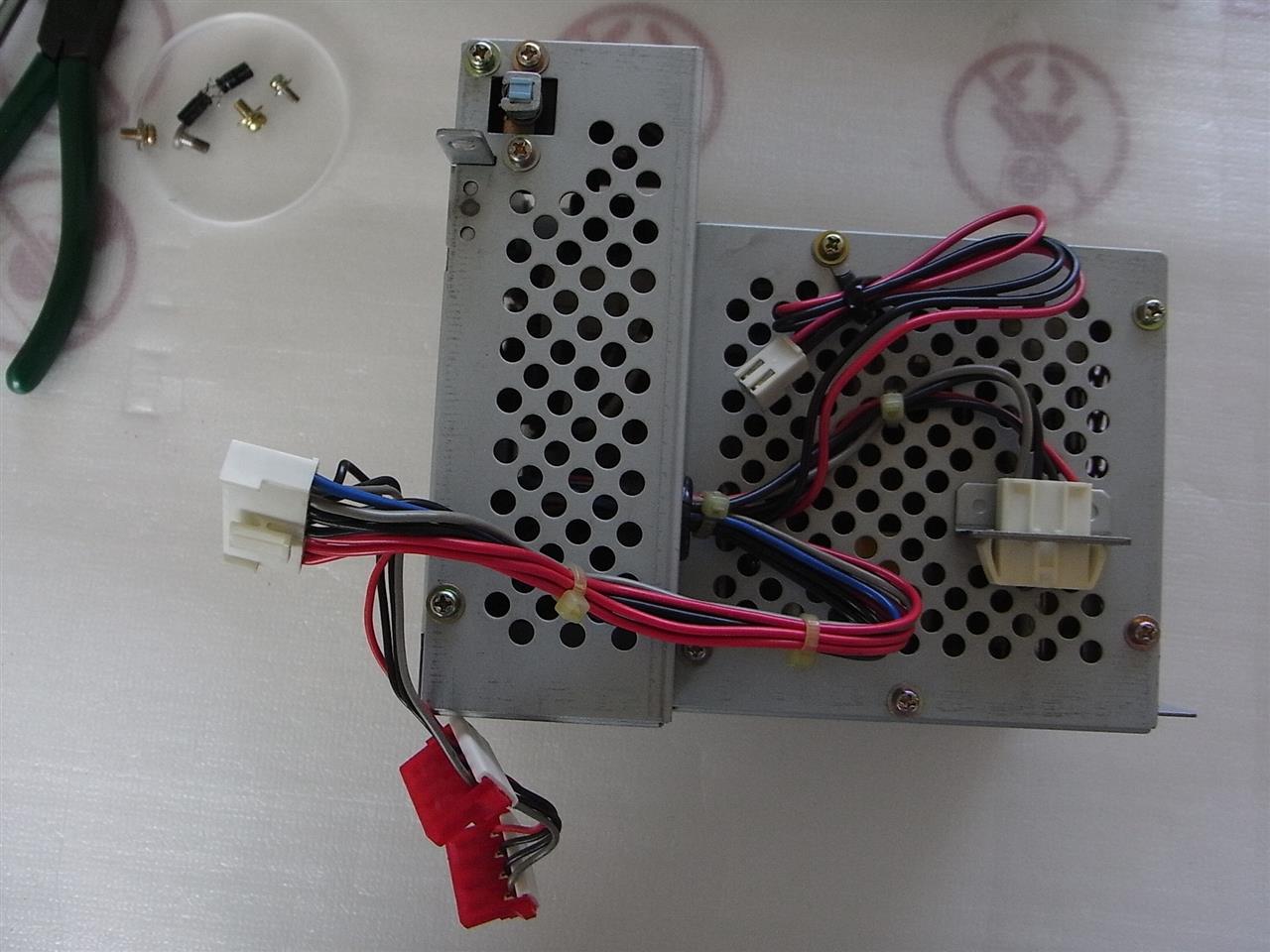

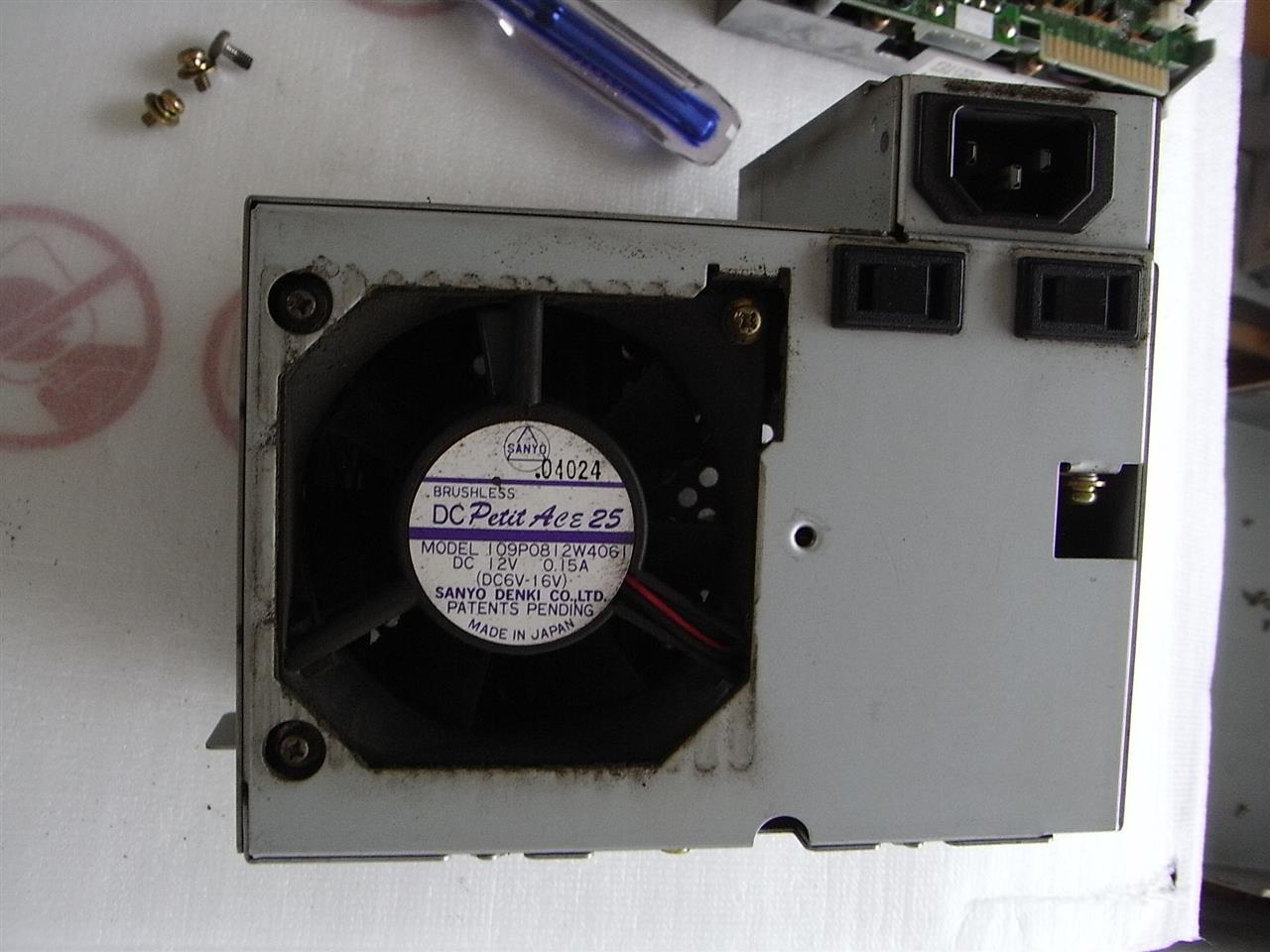

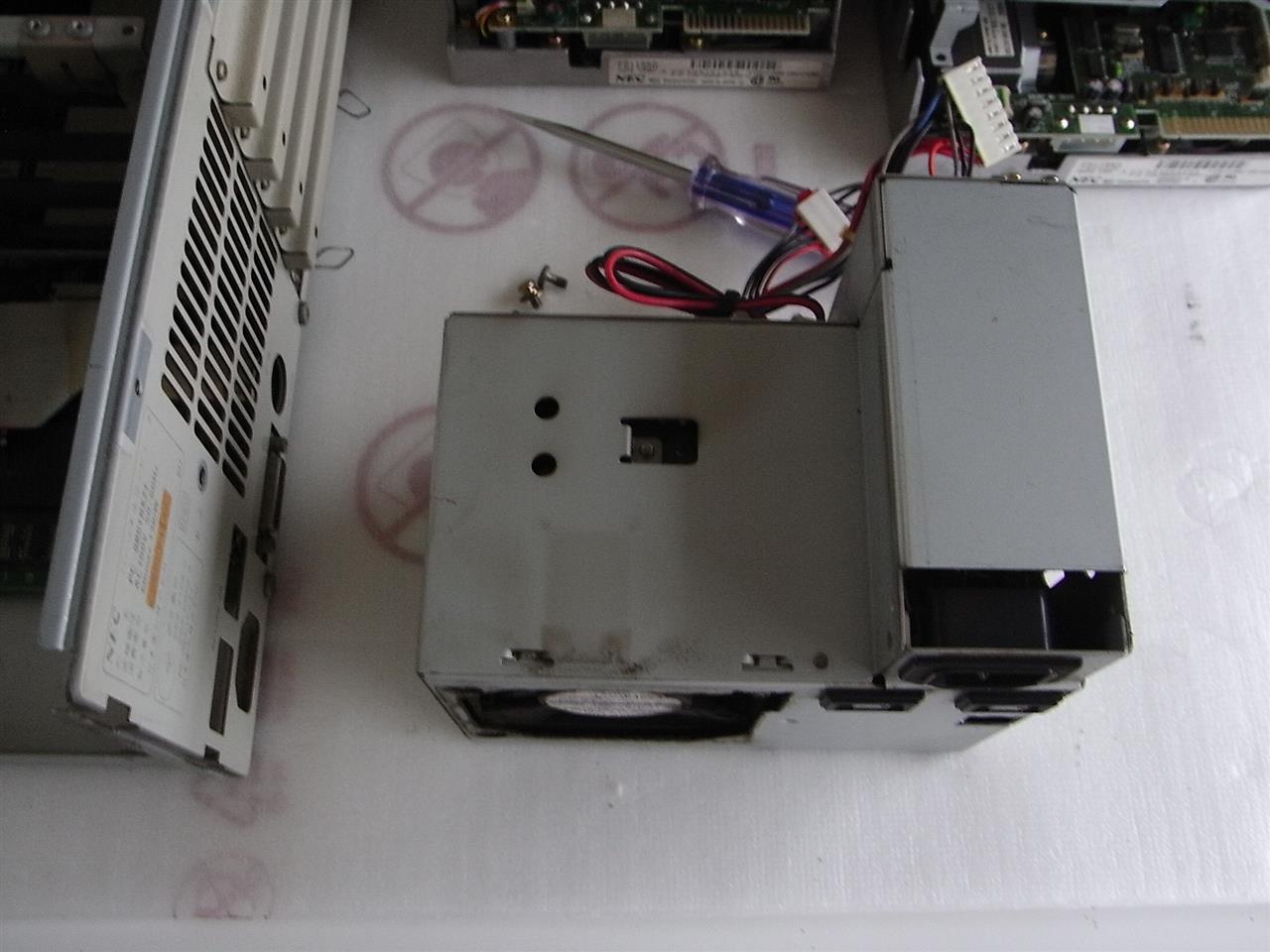

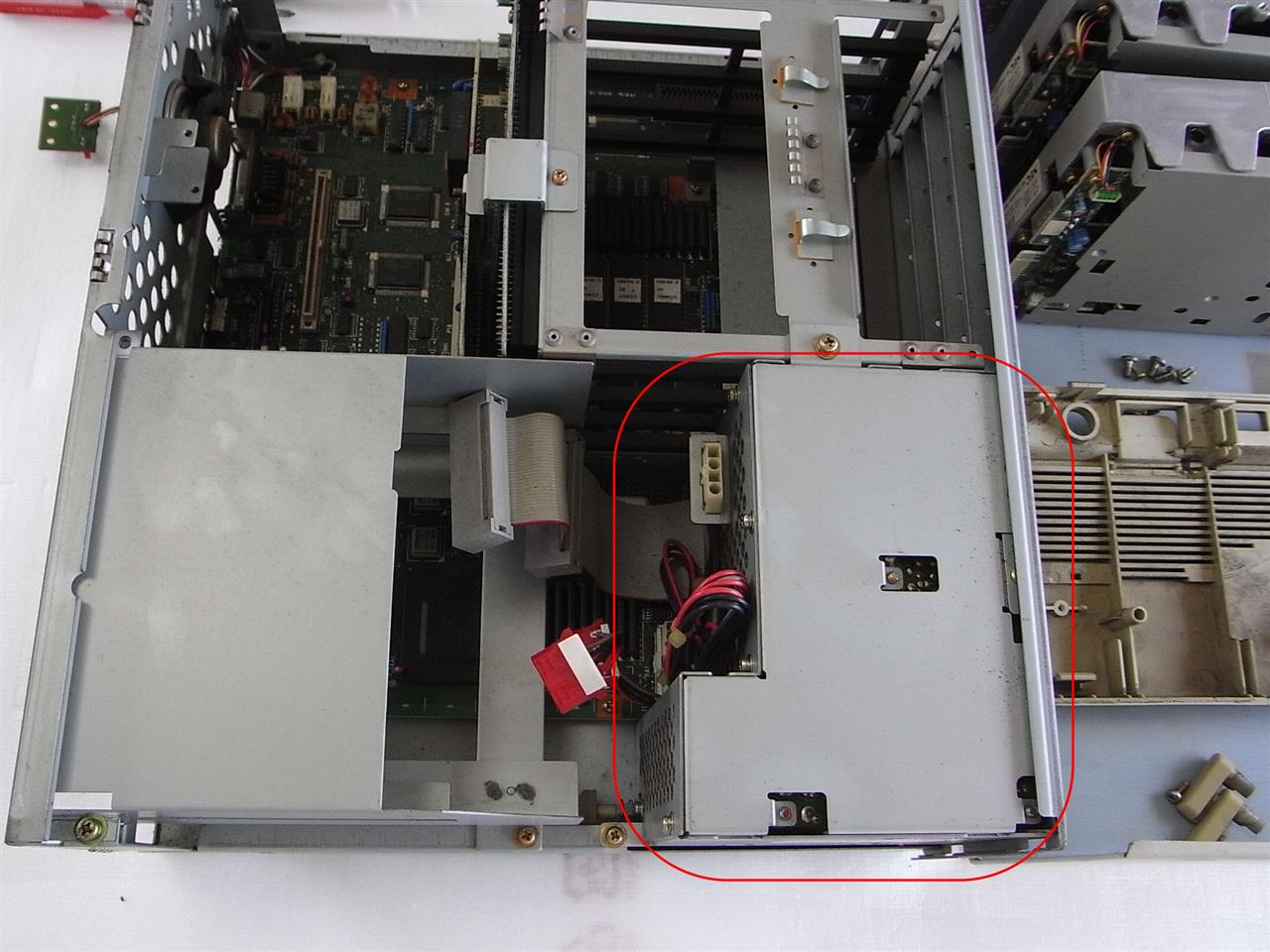

電源ボックスを外します。

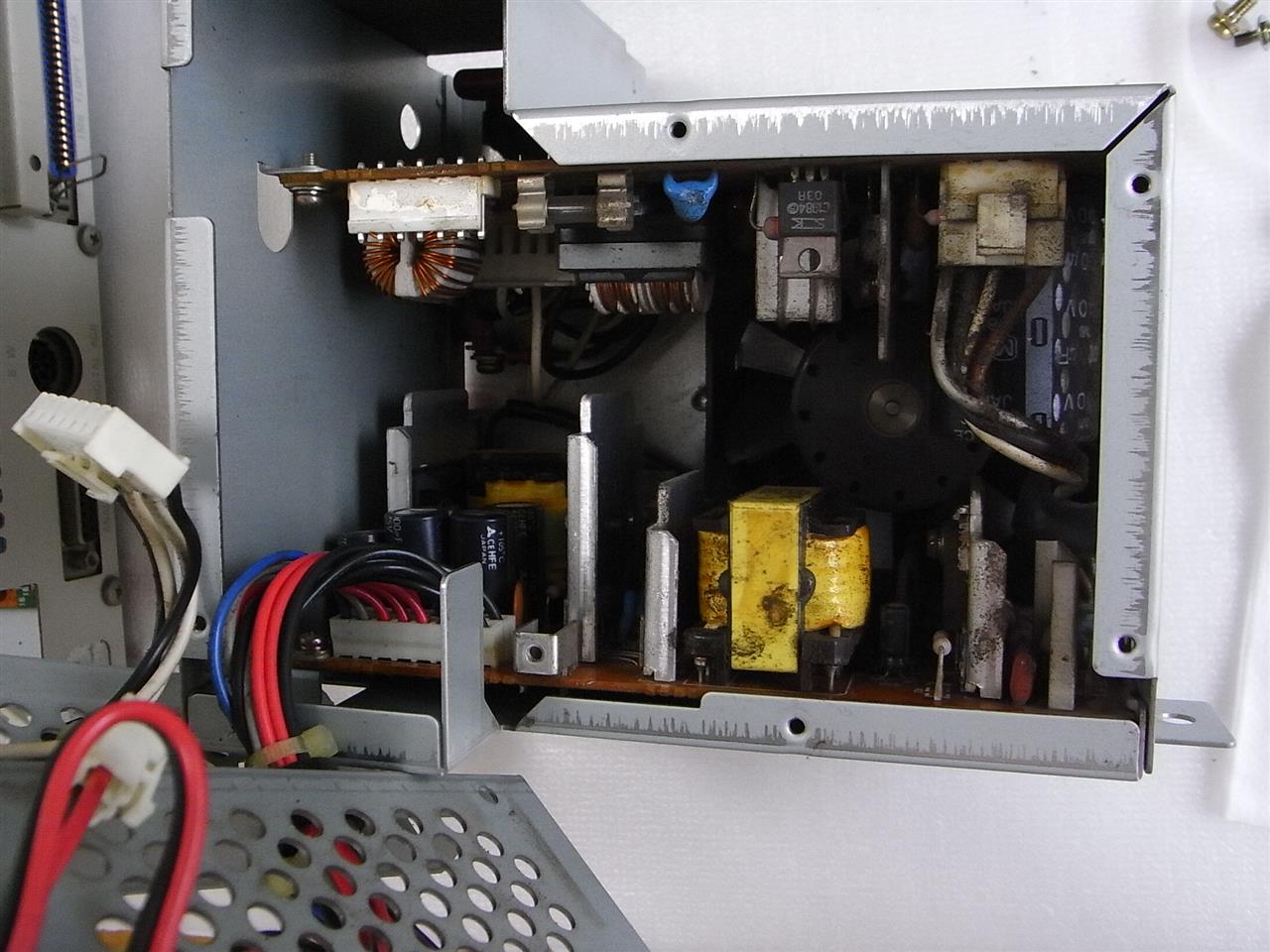

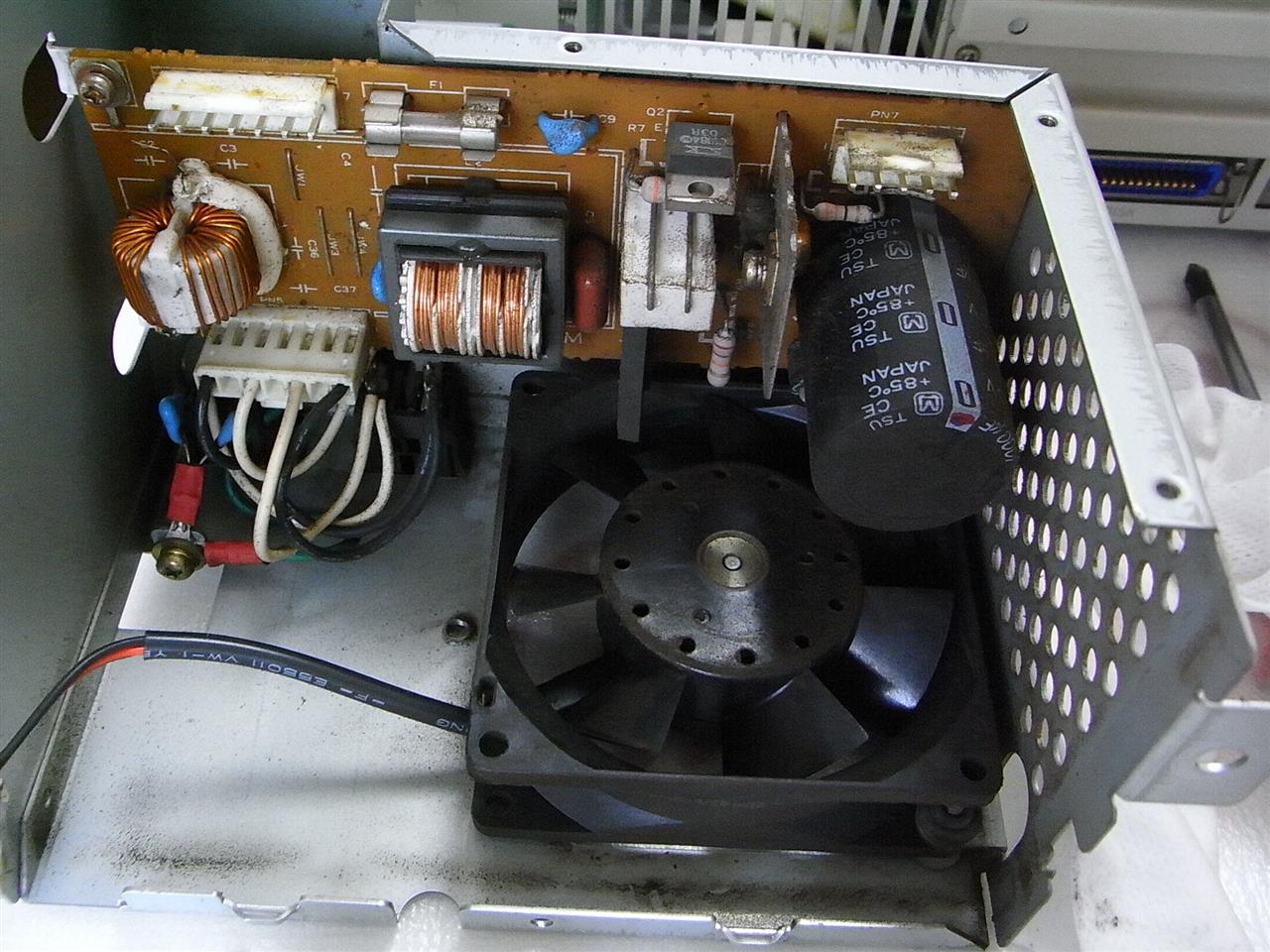

蓋を開けると、煤で真っ黒！

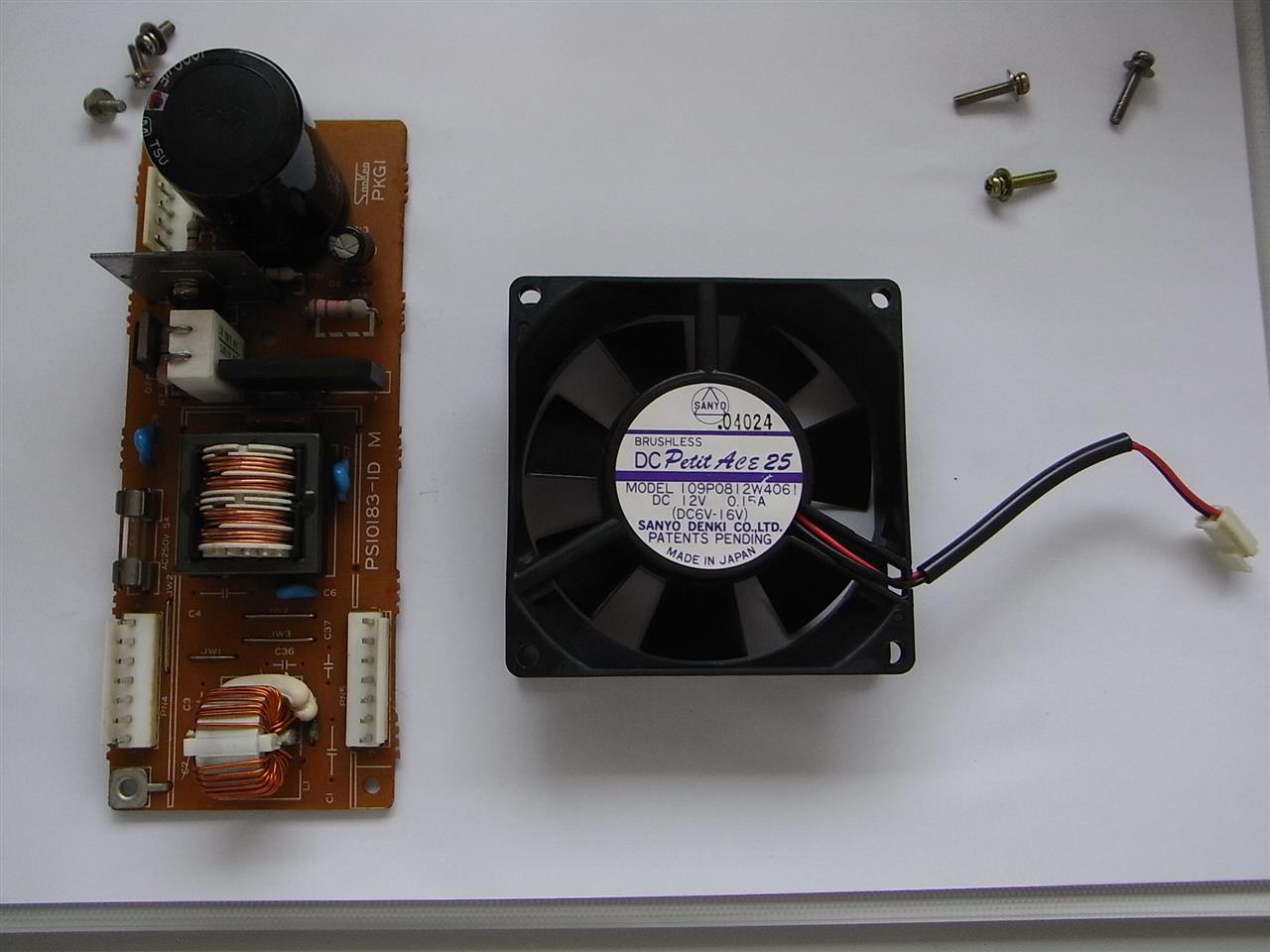

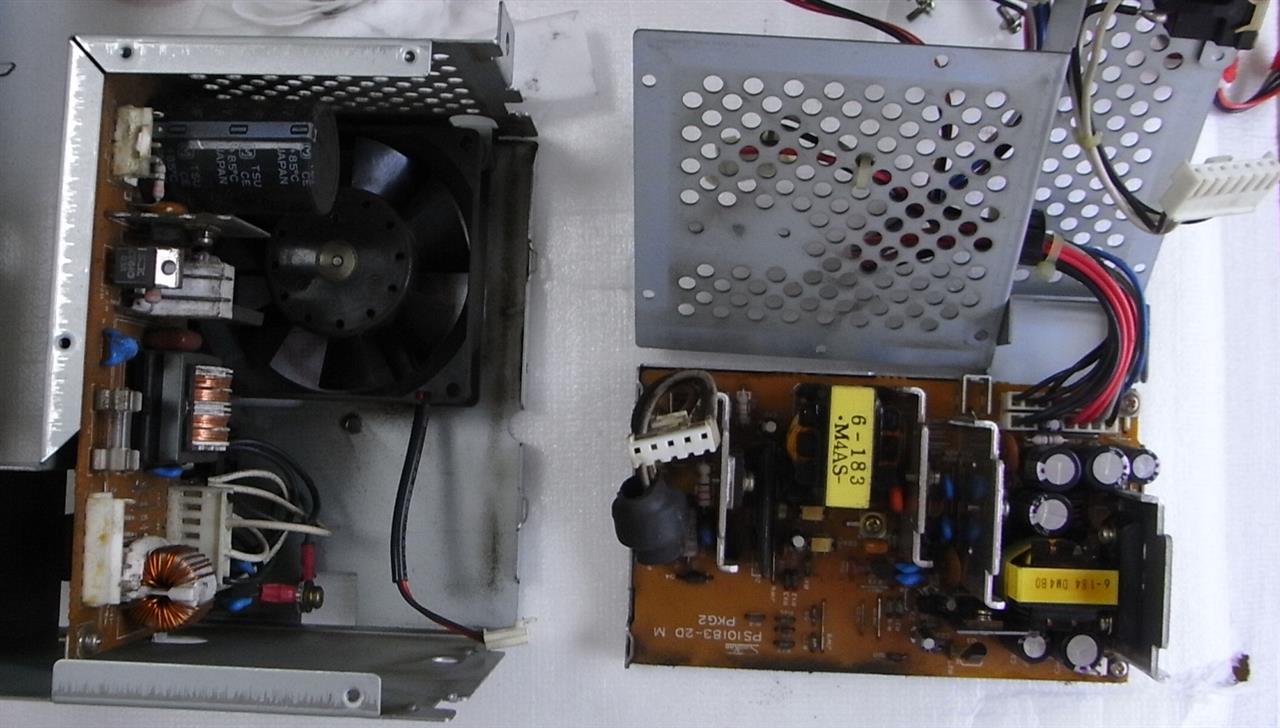

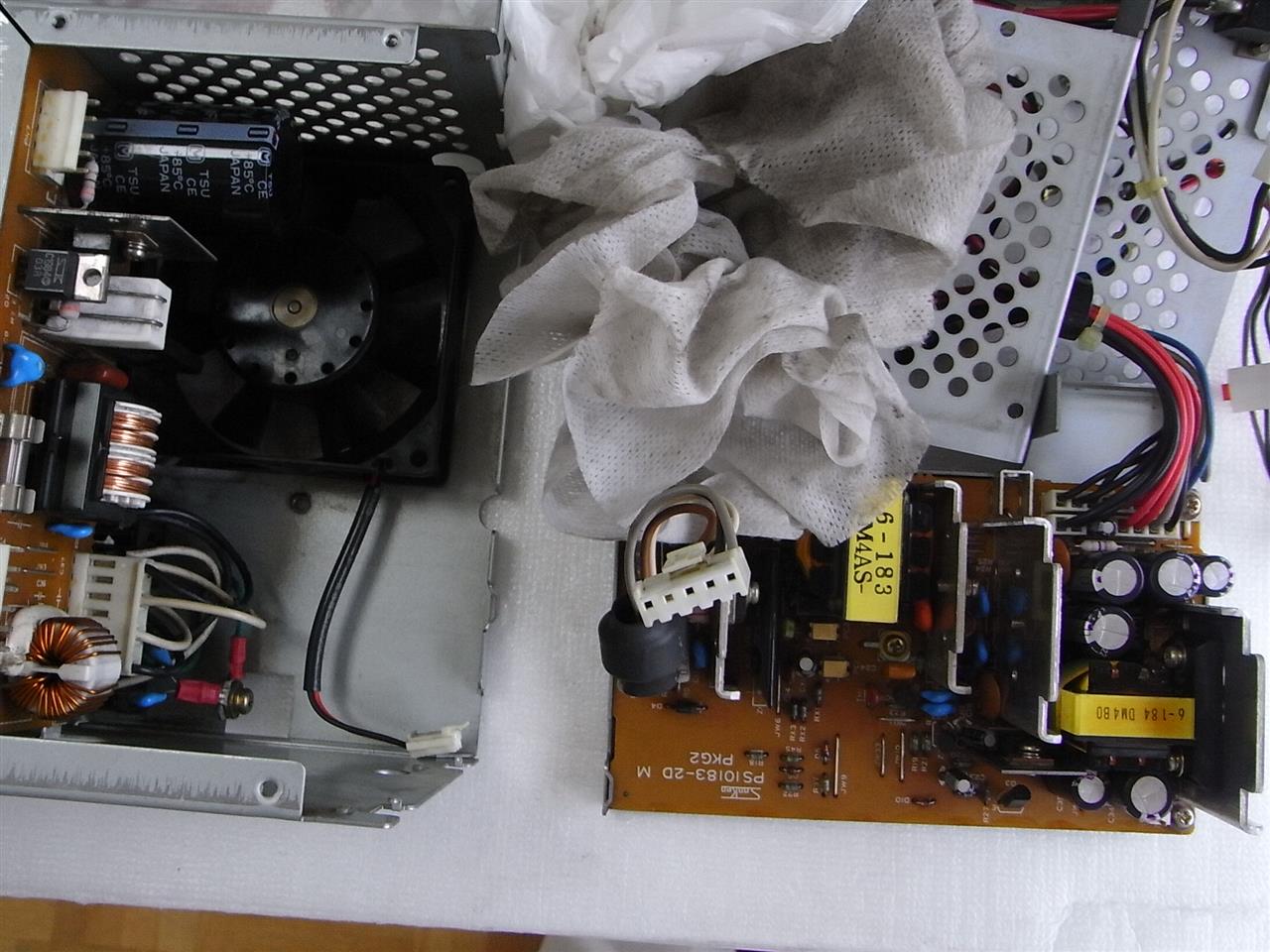

ボックス内と基板・ファンの掃除しました。

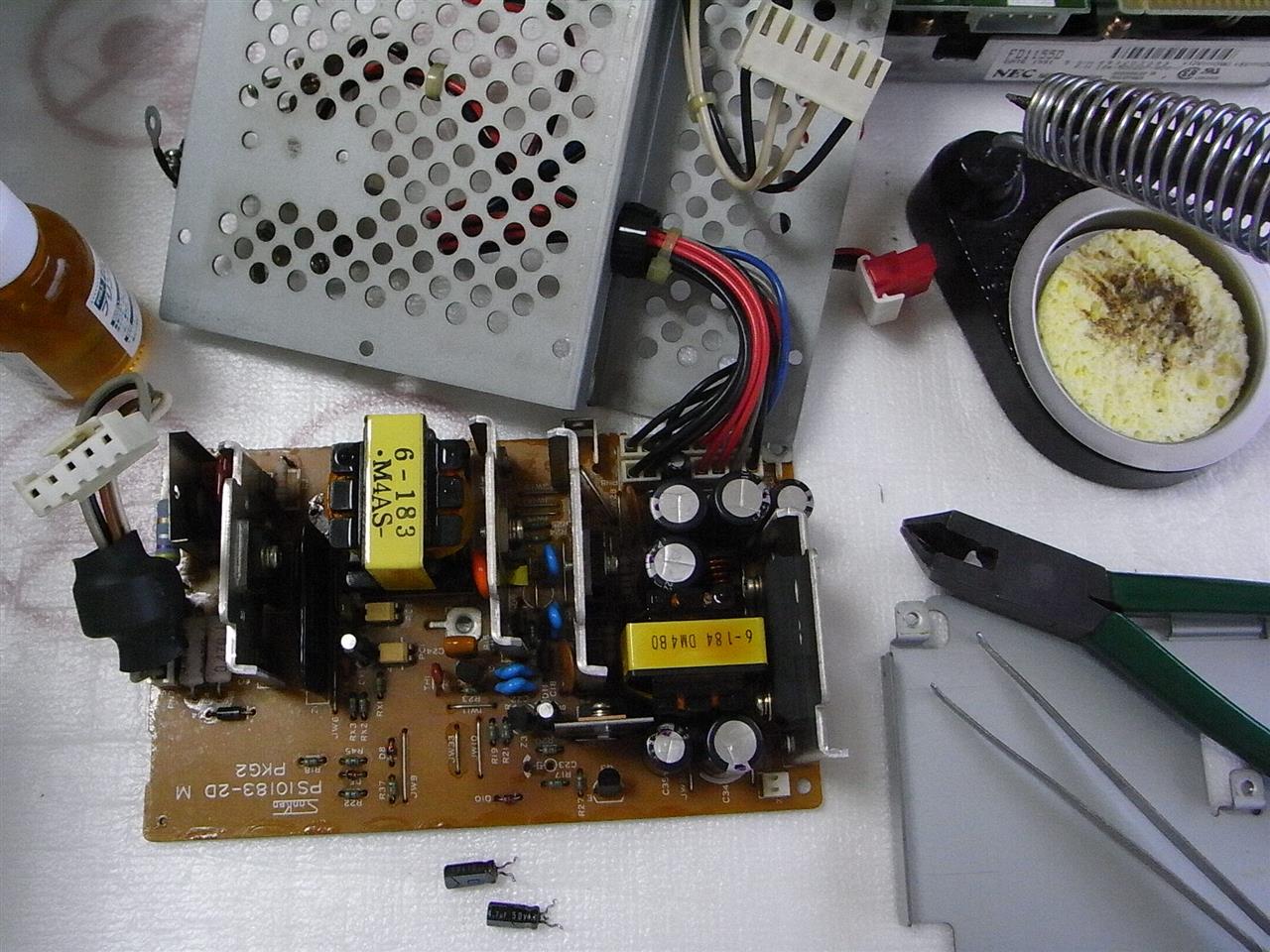

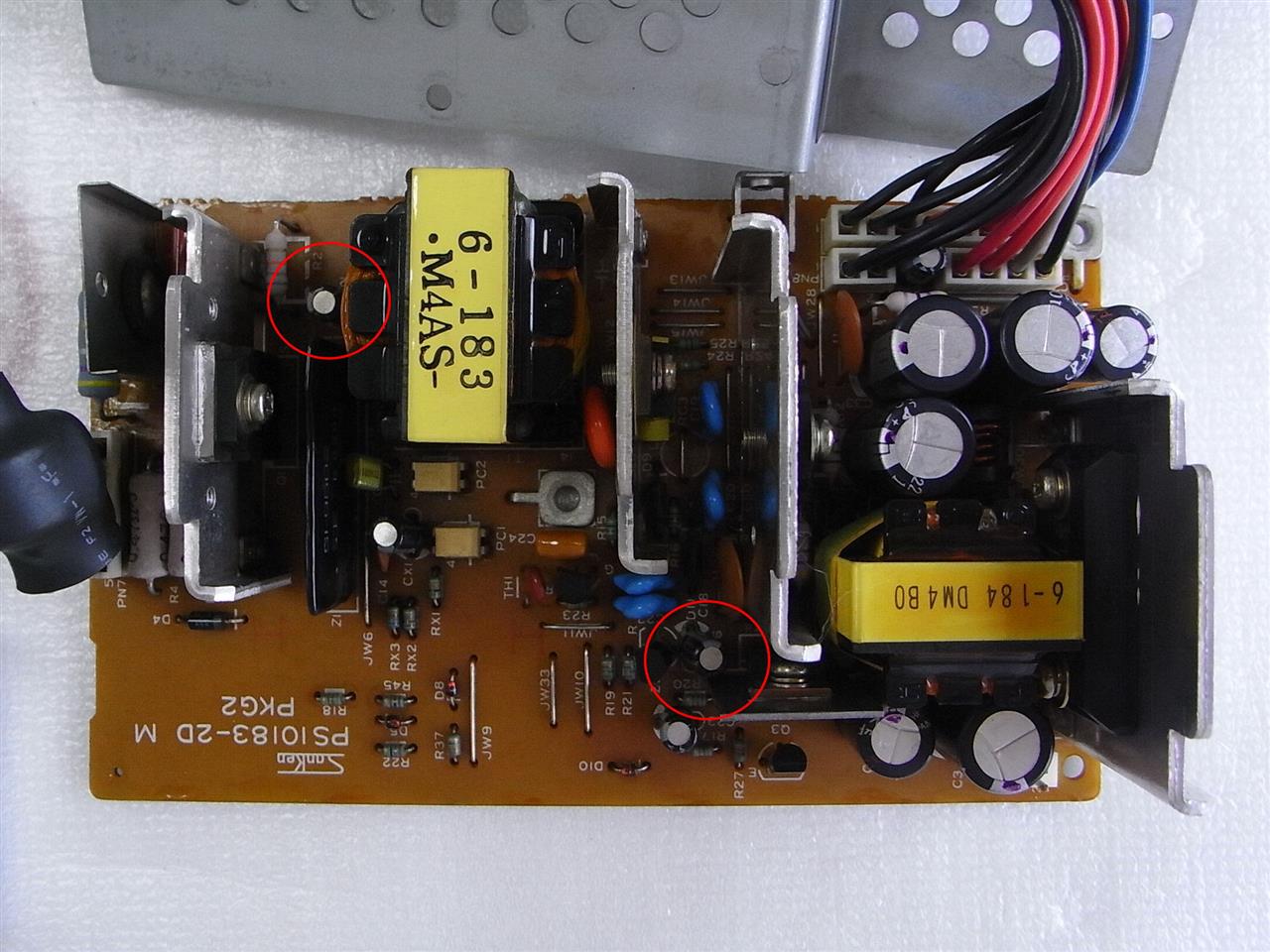

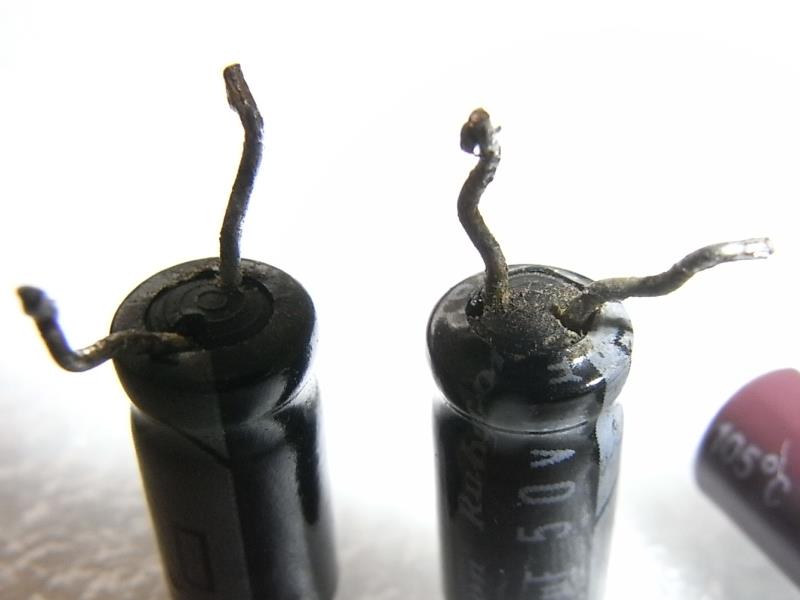

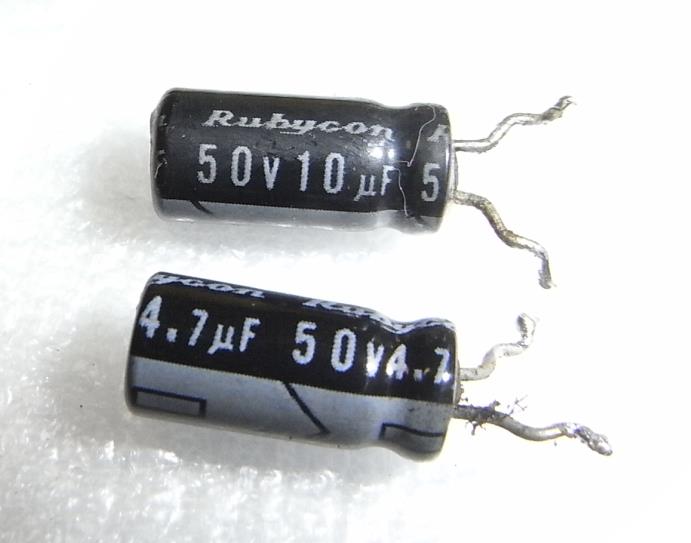

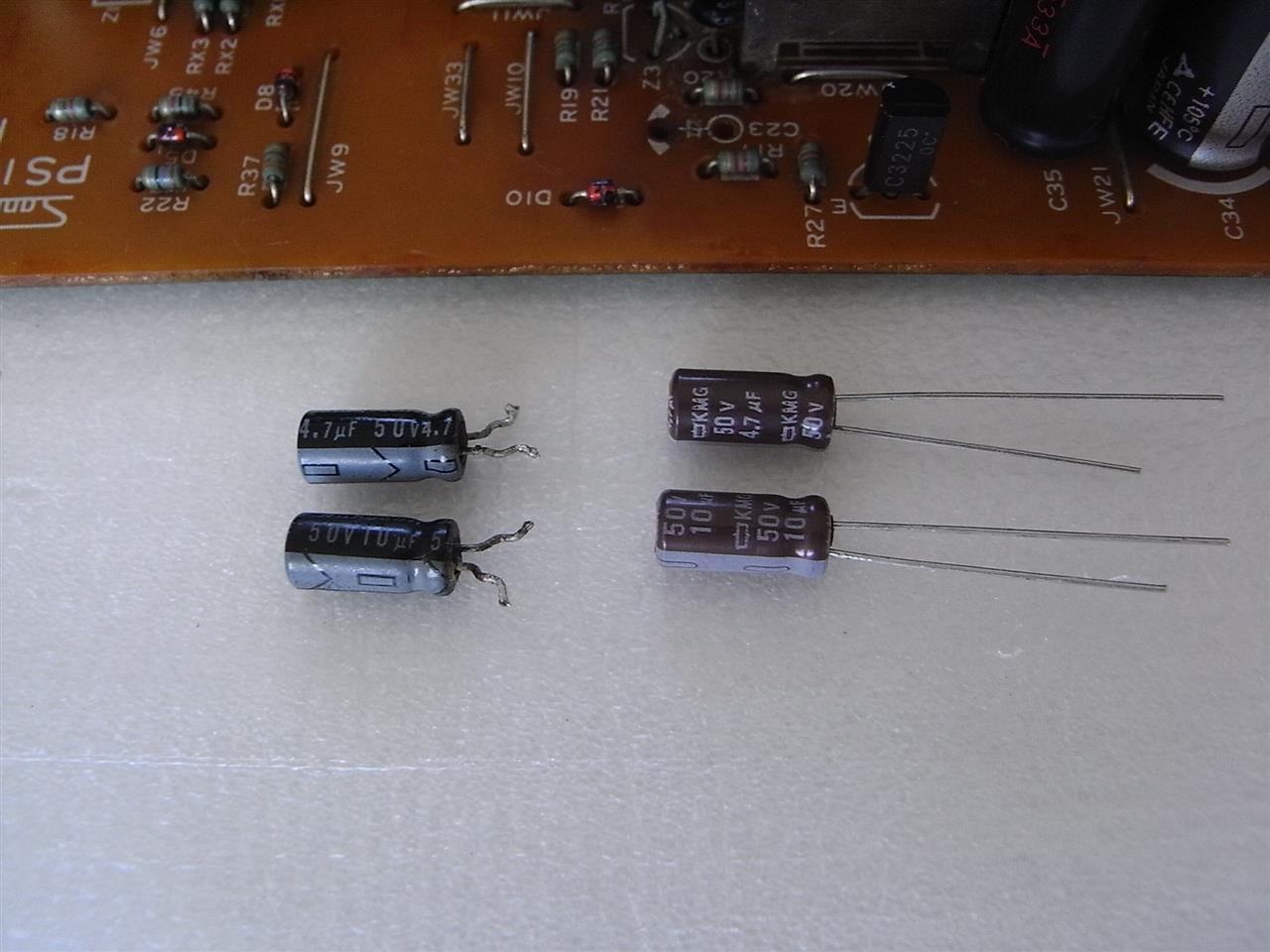

well knownの電解コンデンサー（C12,C23）を交換します。









50V 10μF　と　50V 4.7μF の２個









マルツ電波本店で購入 88円





ファンが回りました。

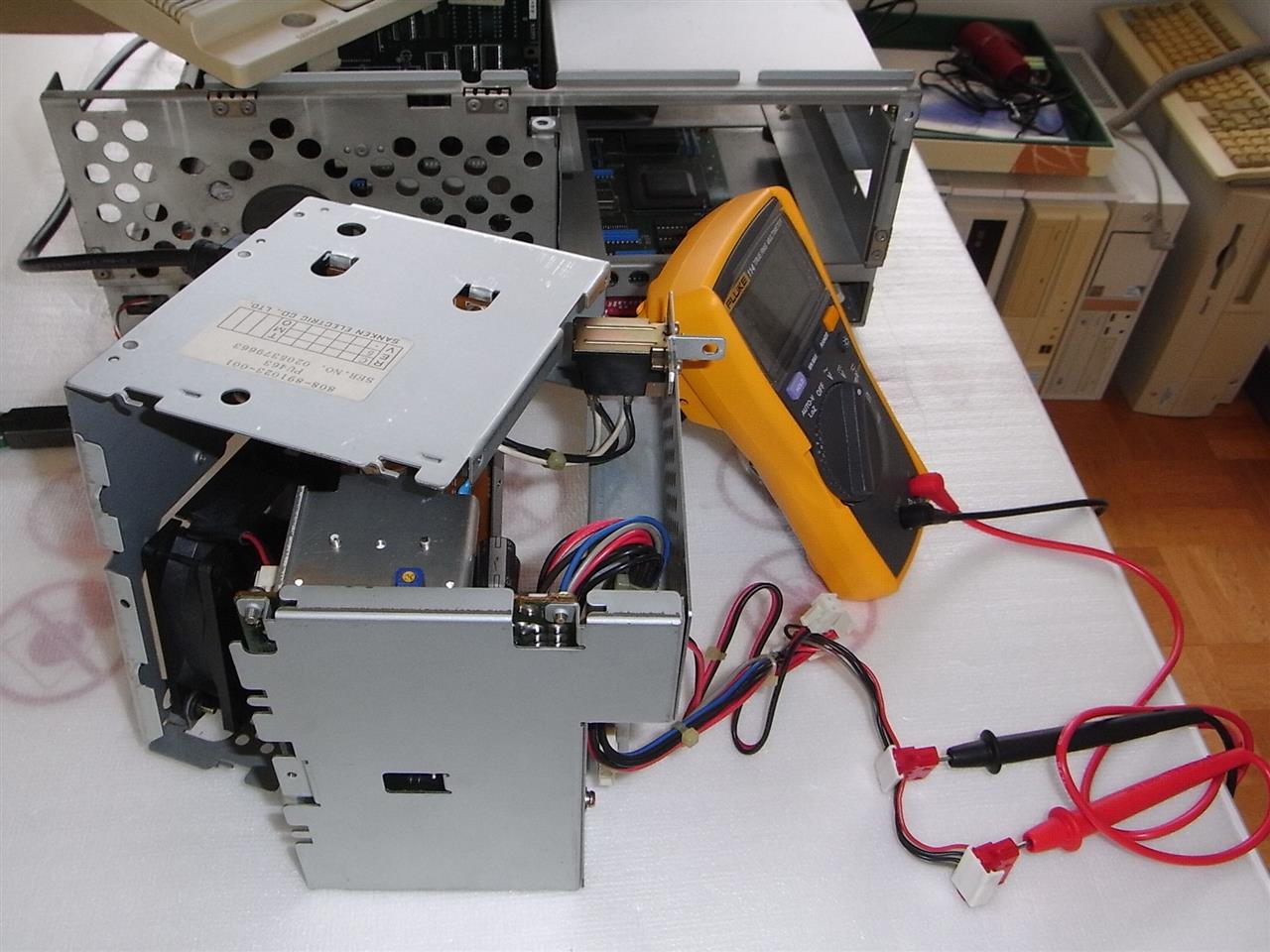

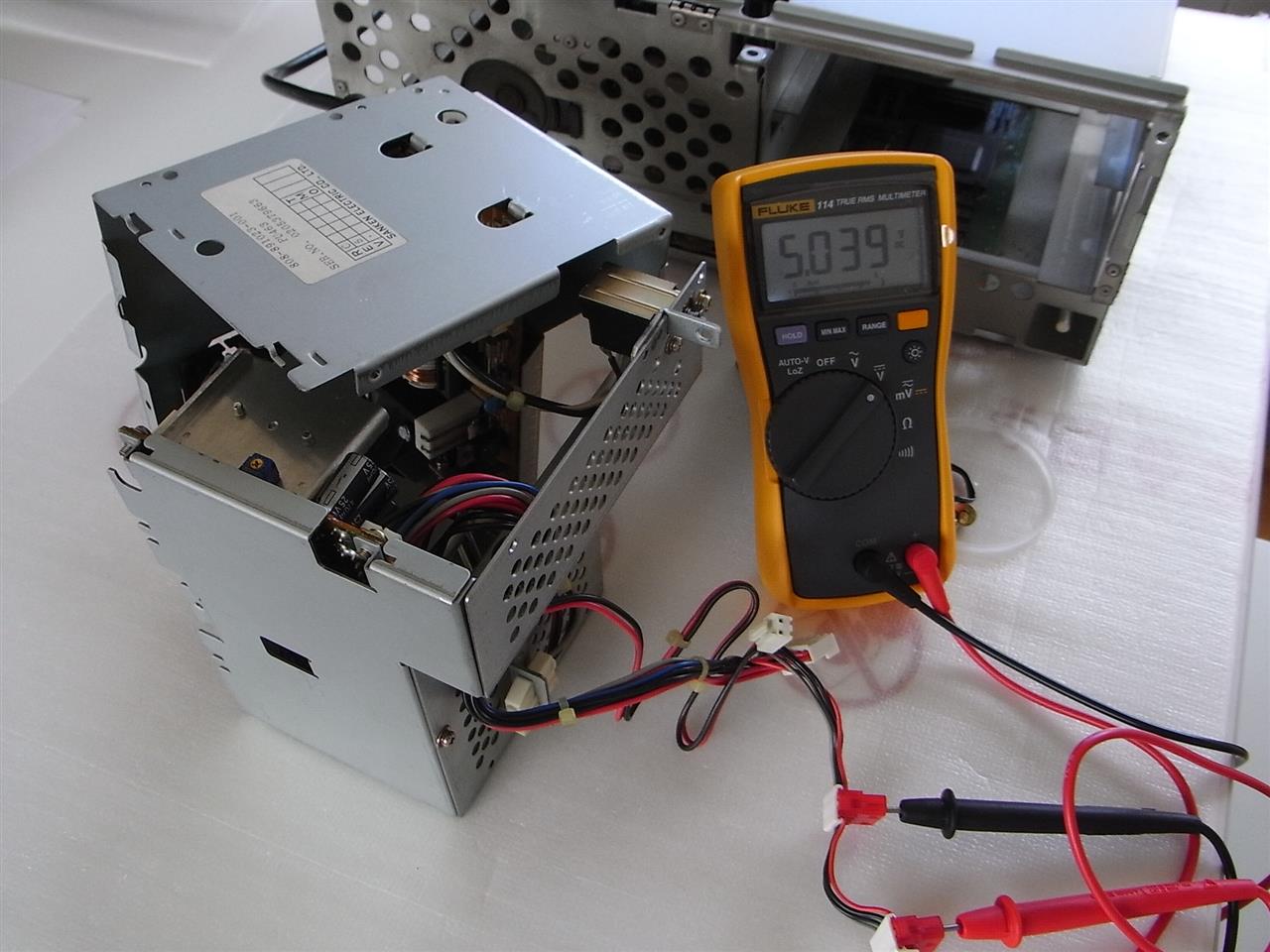

電圧（ 5V, 12V ）の確認　→　OK!

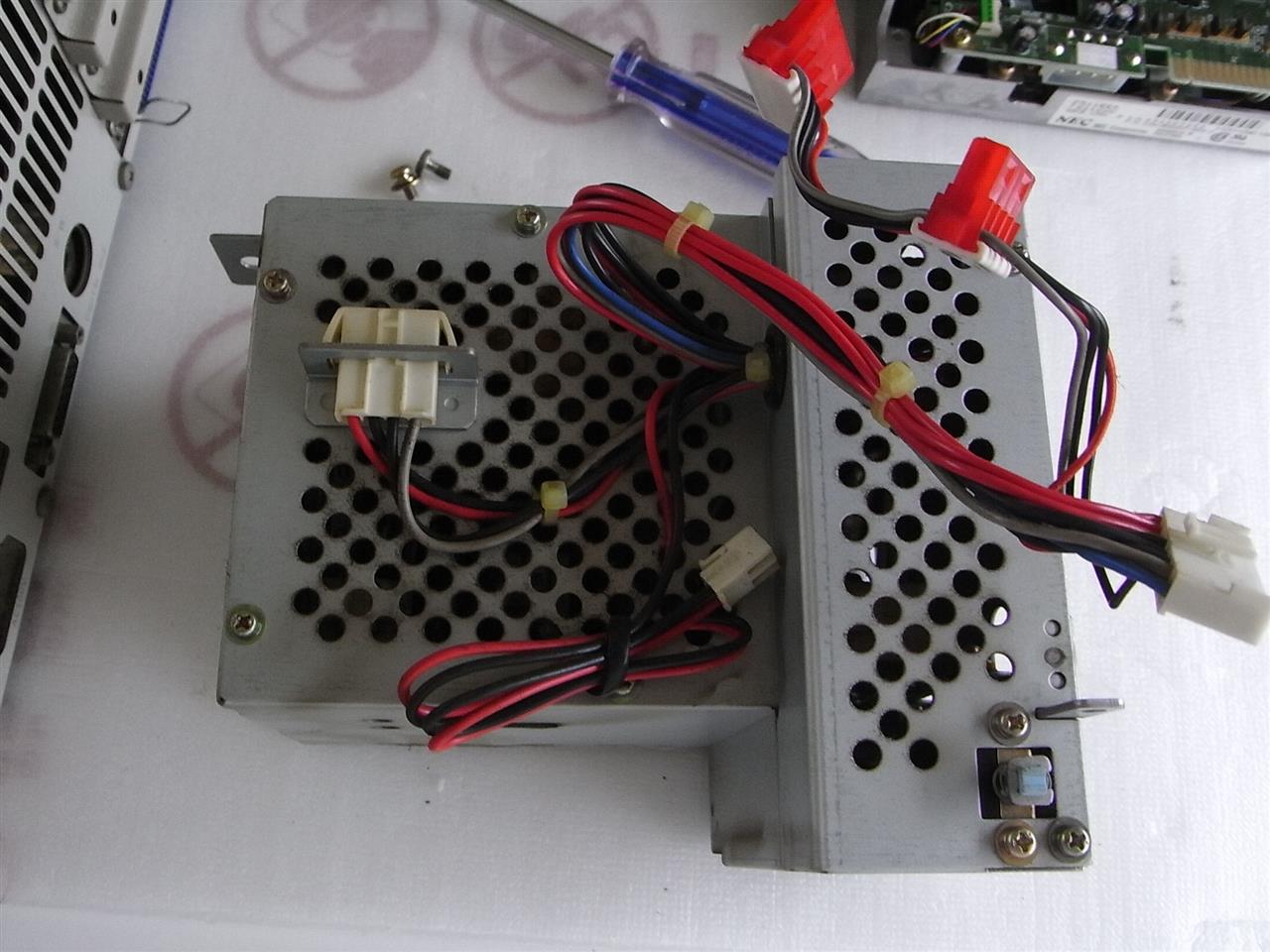

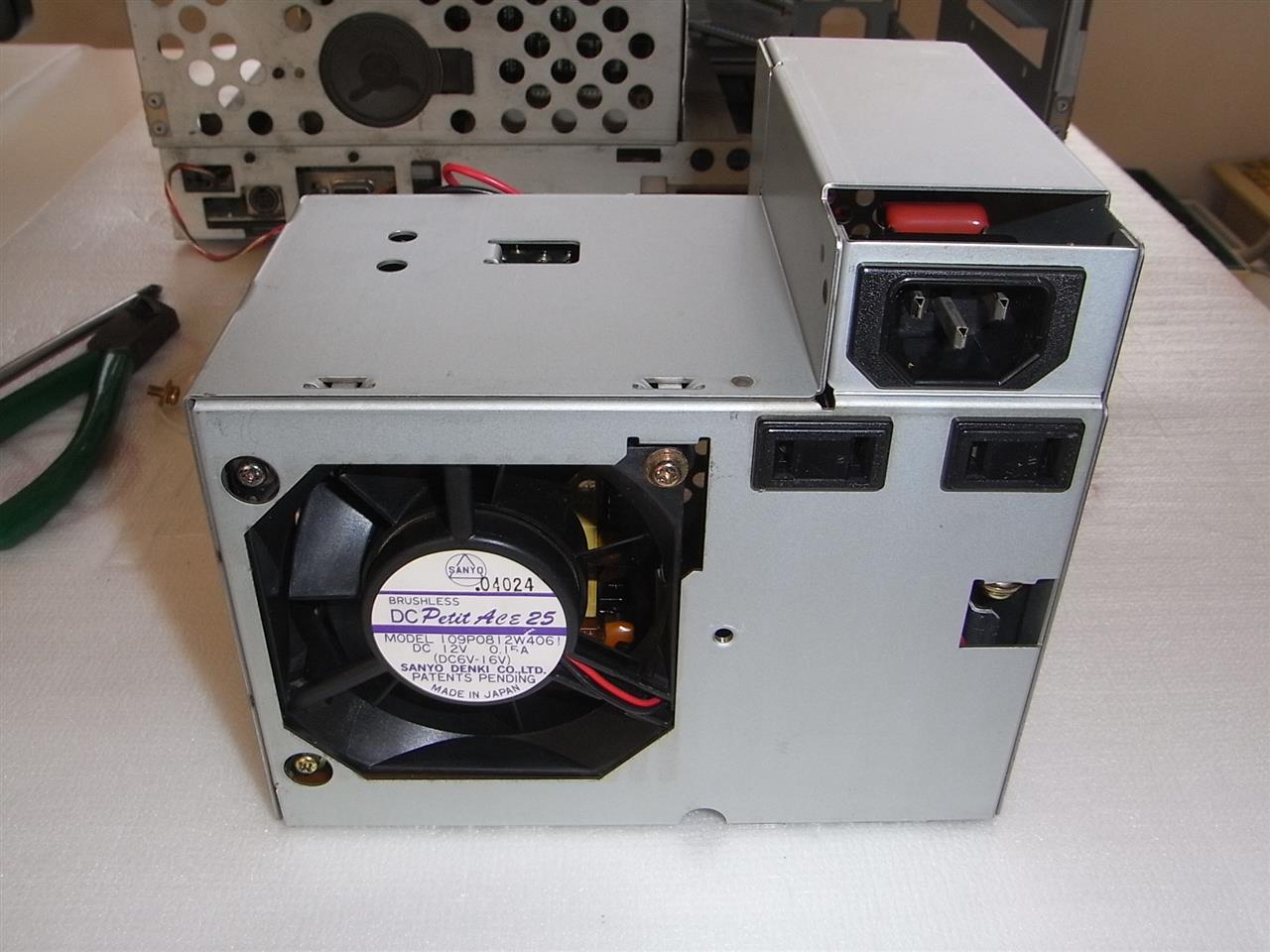

OKなので、電源ボックスを組み立てます。

---

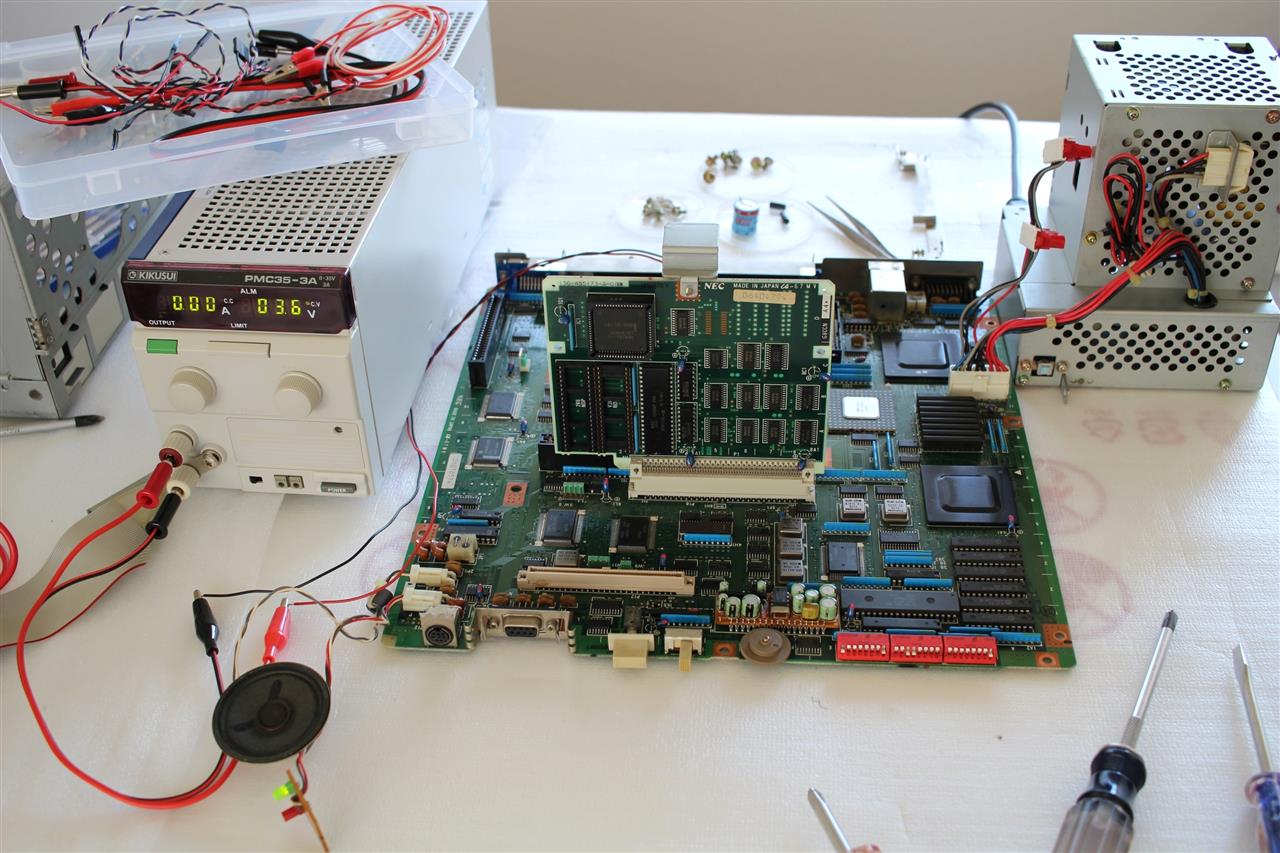

PCの動作確認　


電源ボックスを戻しテストしました。





ピポ音が鳴りません！

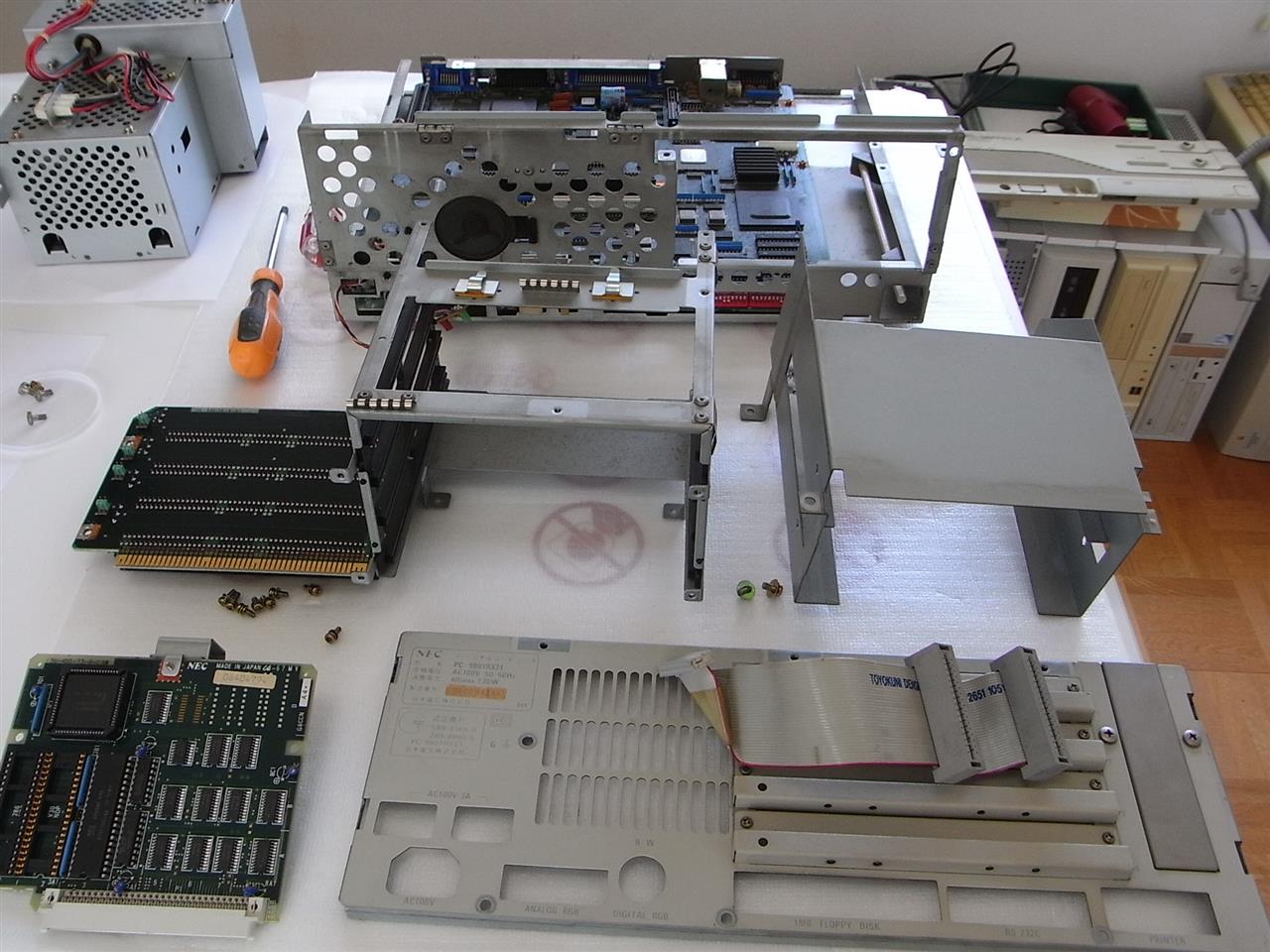

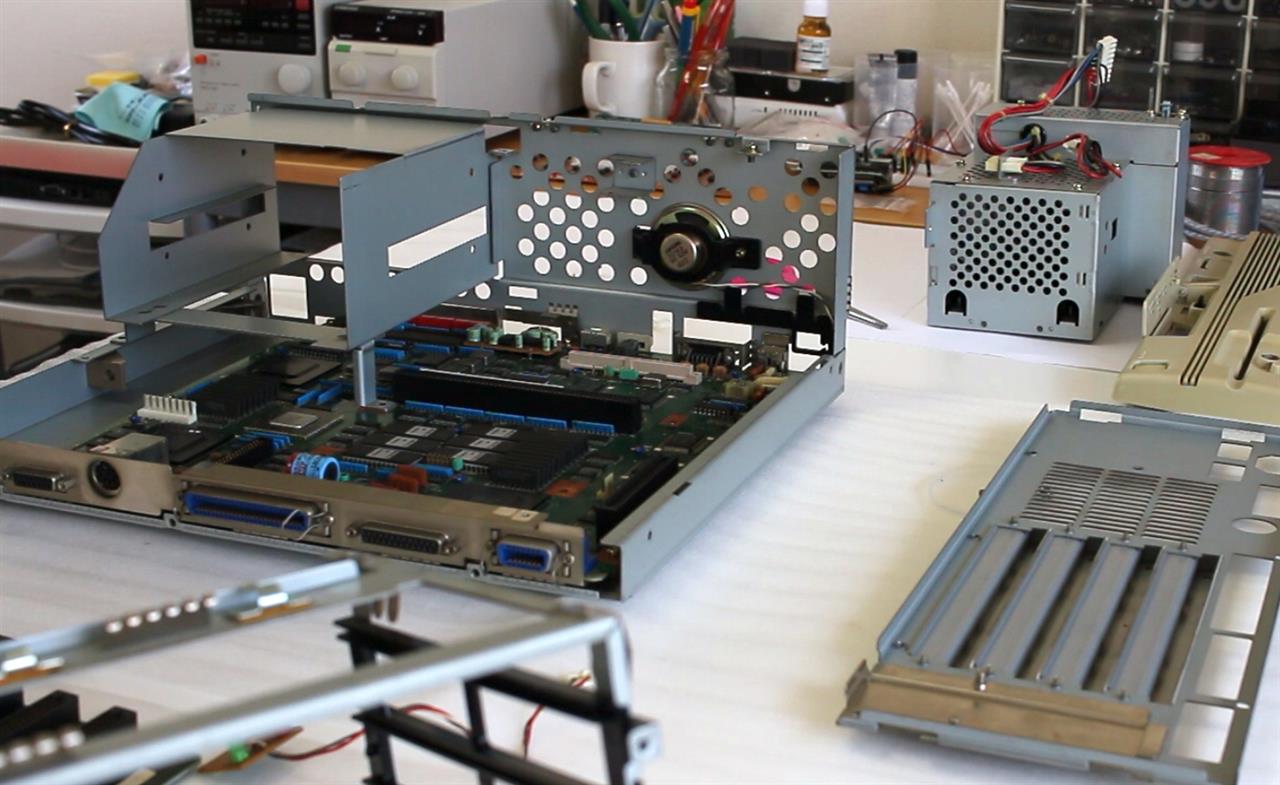

マザーボードを確認する為、分解します。

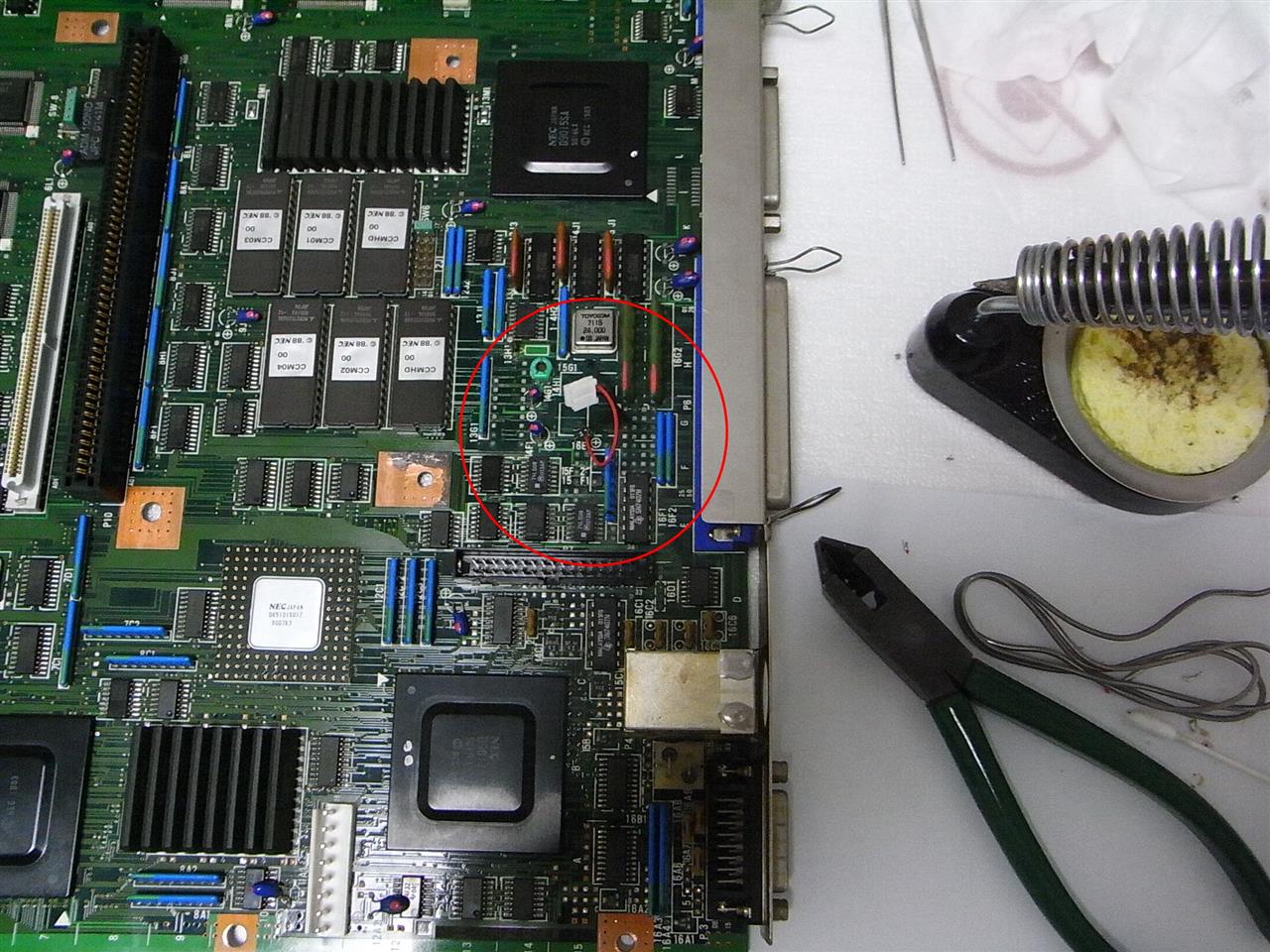

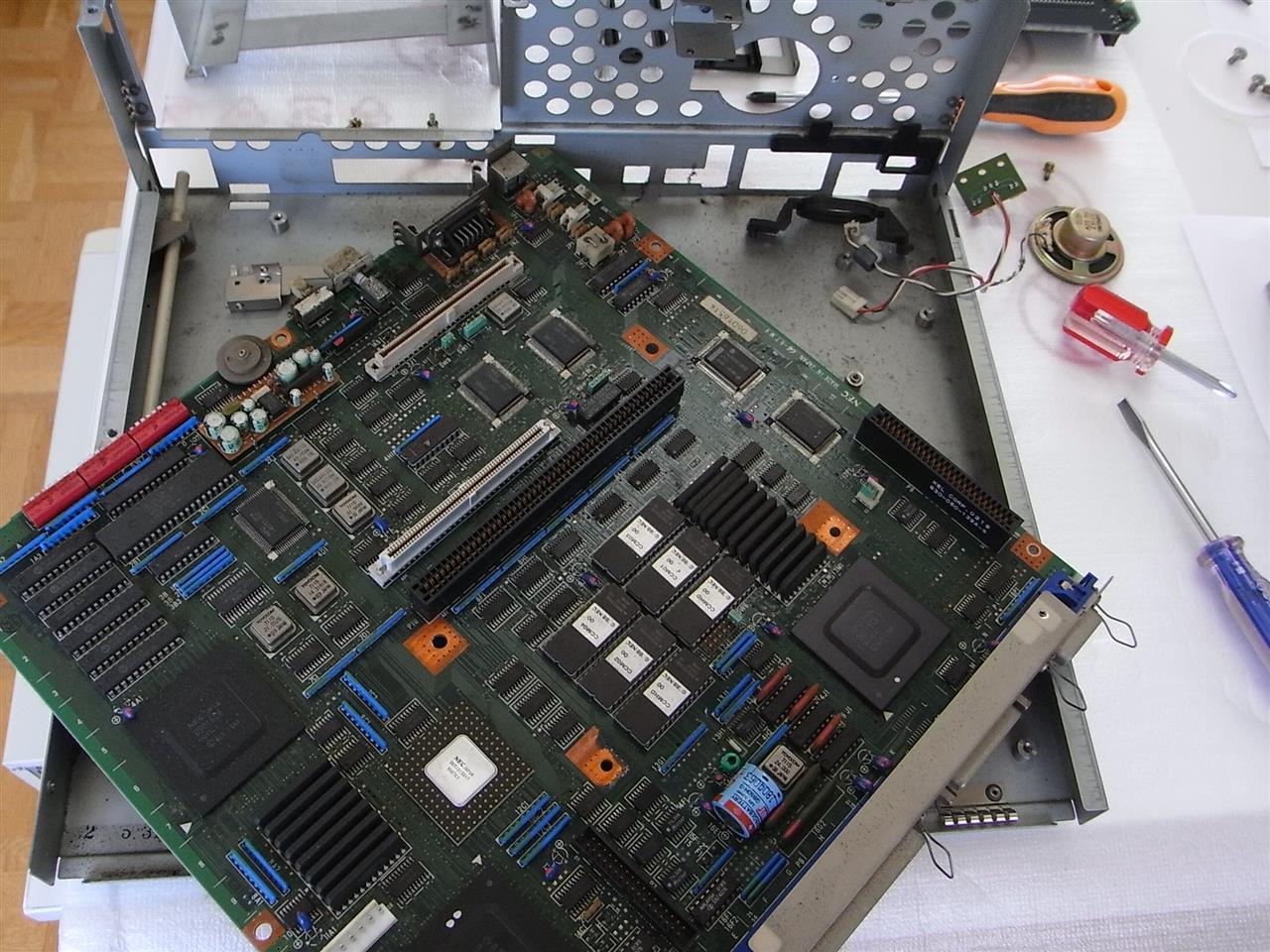

マザーボードを外しました。

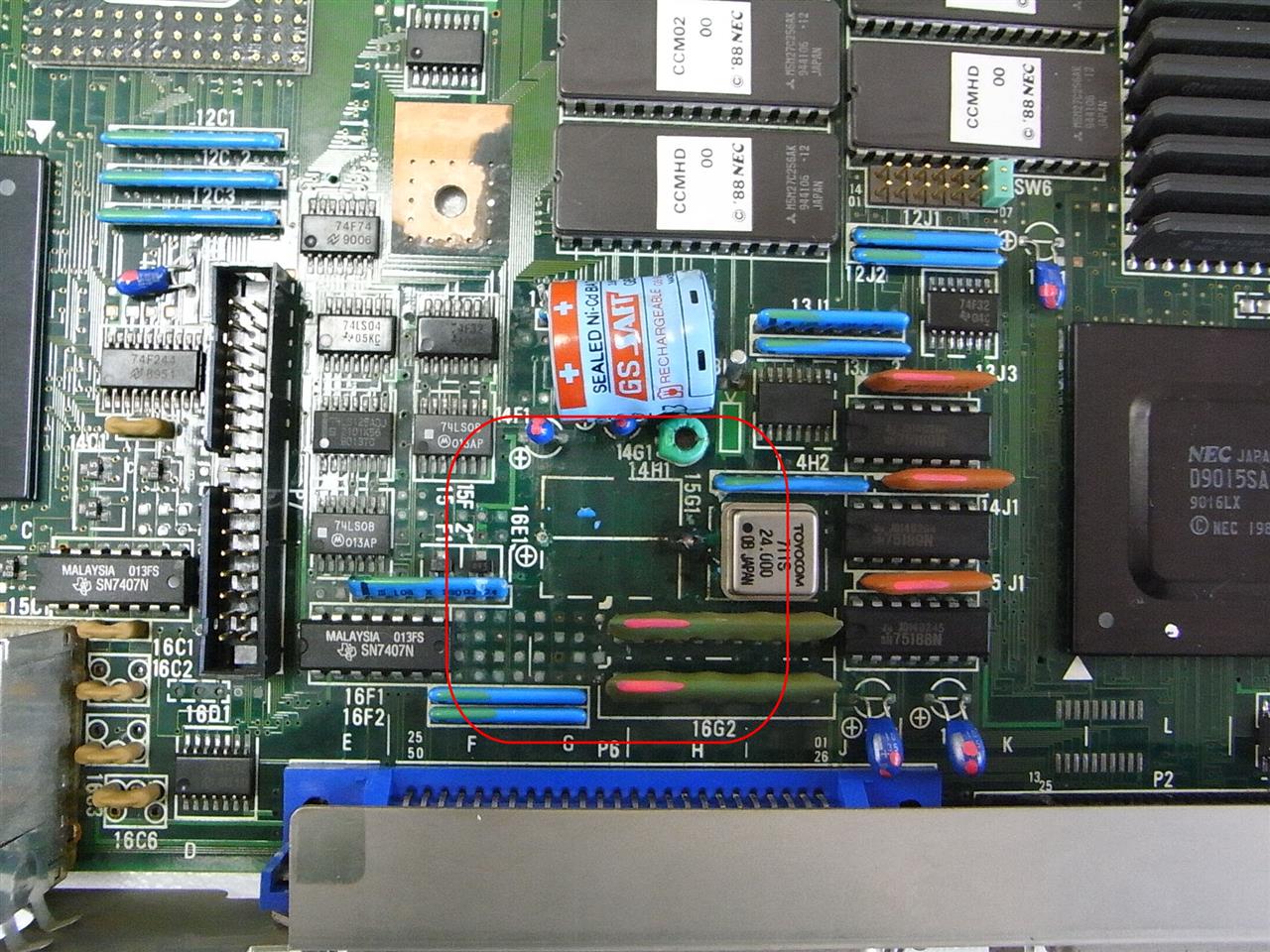

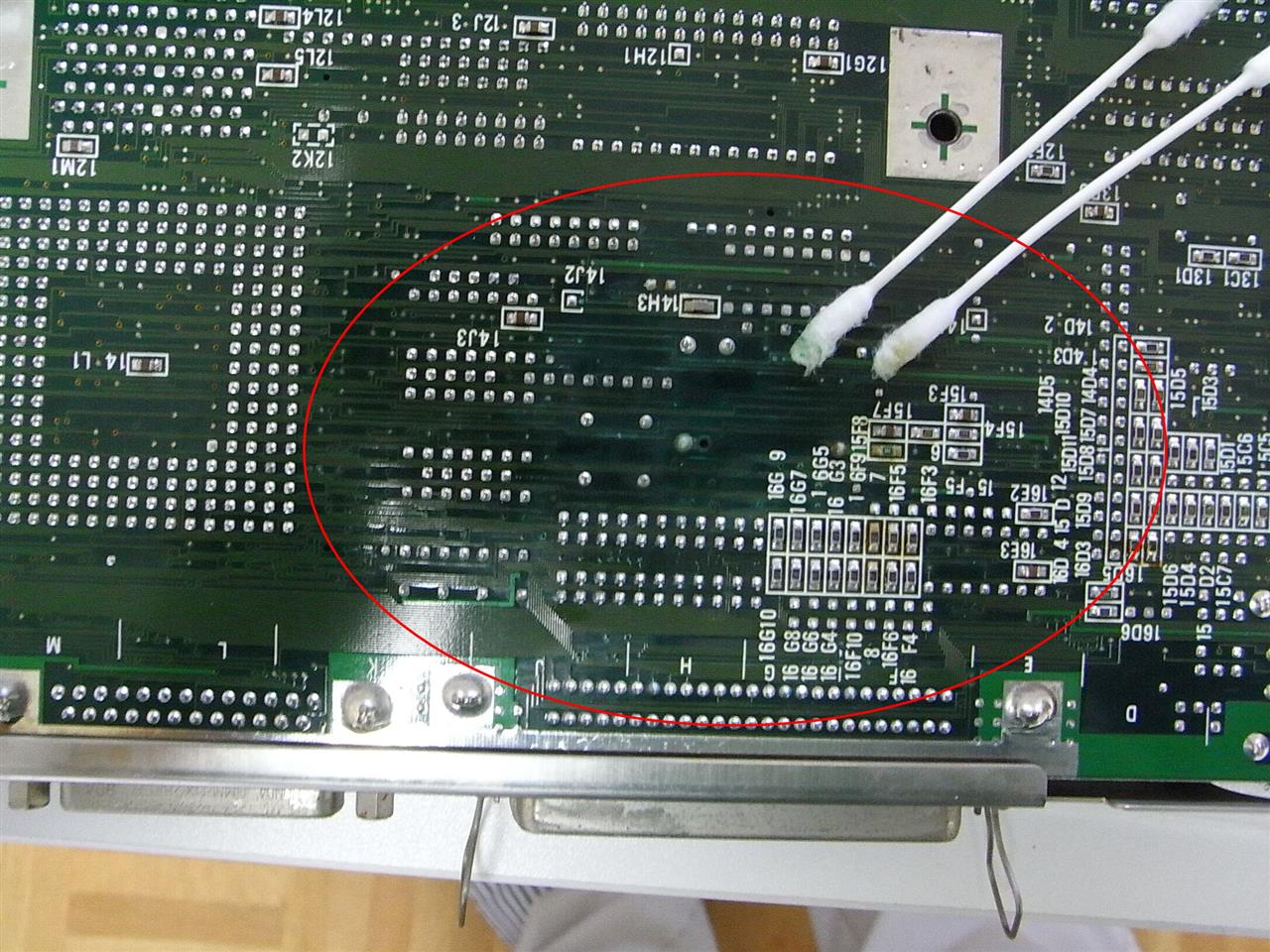

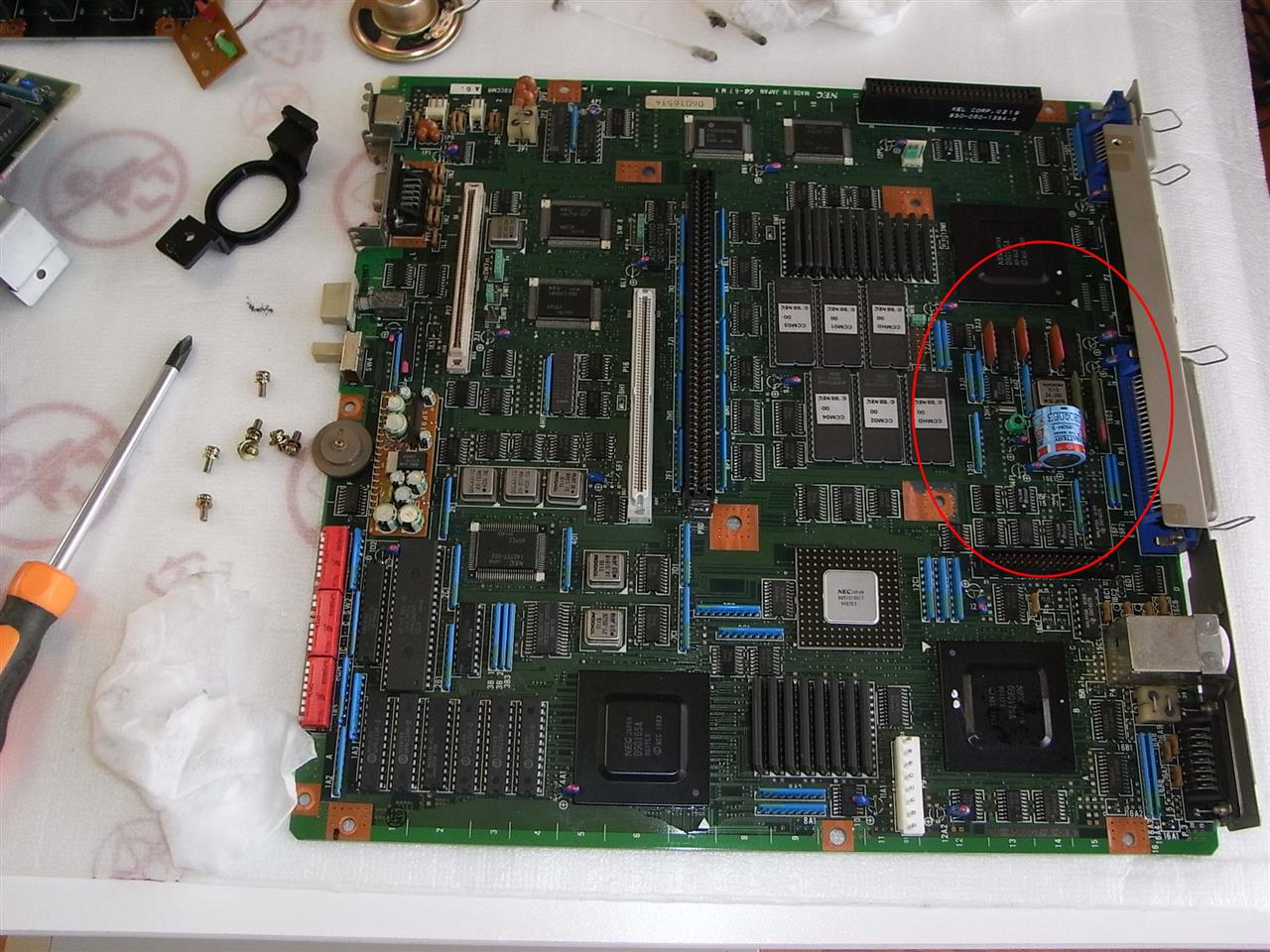

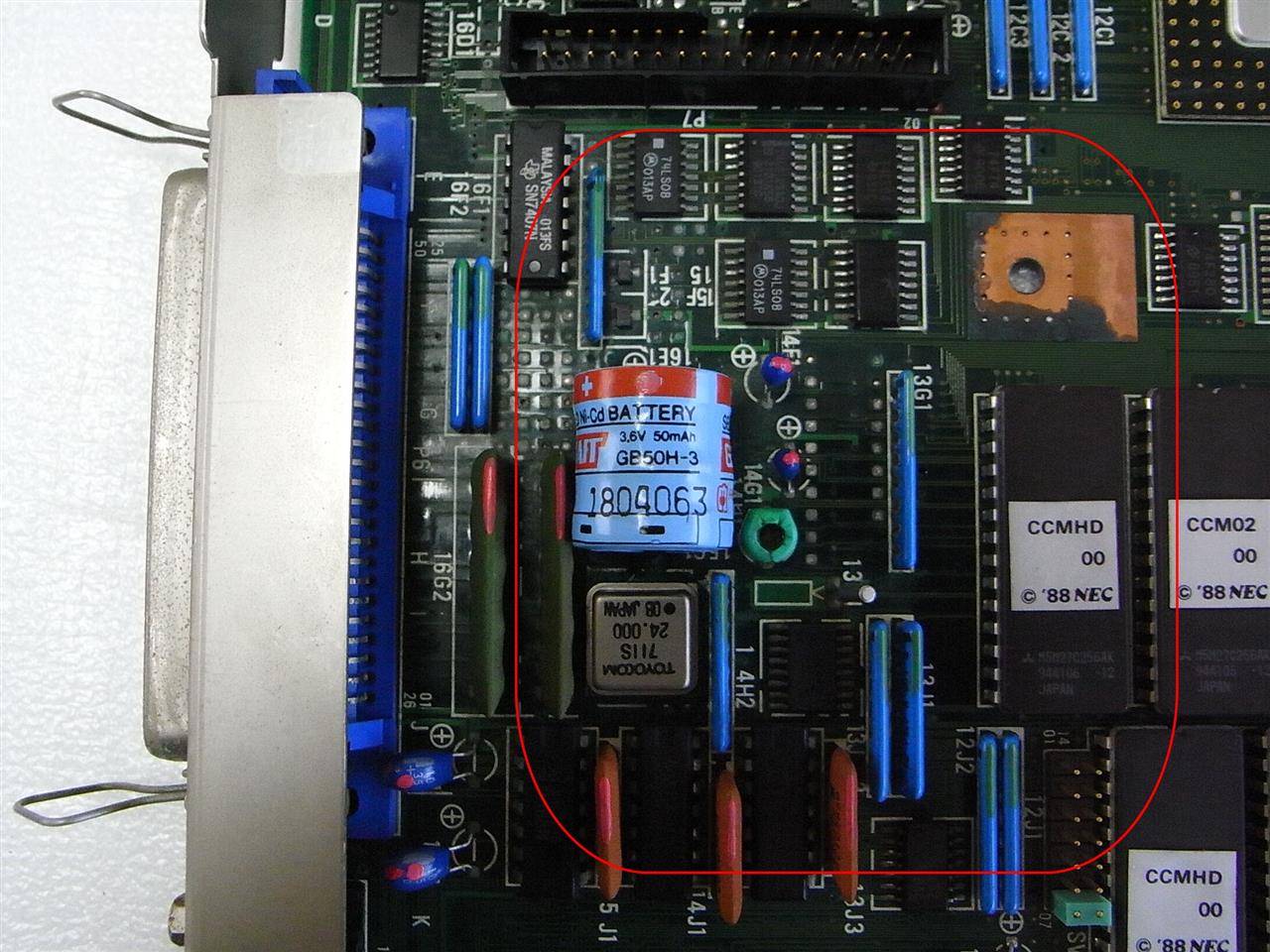

掃除して調べたら、2次電池の漏れ　・・・ 赤丸部分の基板が緑青化


たぶんダメだと思うのですが、
液漏れ部分をクリーニングして、トライすることにしました。





2次電池 3.6V（水色のもの）が液漏れしています。
パソコンのボタン電池 CR2032 と同機能（日付・時間等の保持）





2次電池を外すと黒い汚れと緑青（掃除後）





裏面にも緑青 → 丁寧にクリーニングしました。





2次電池の3.6Vの供給用にリード線出し。





何度かクリーニングしトライしましたがＮＧ！





掃除して、部品取りとして保管します。
