●Ogreの緑忍者モデルを赤忍者にする方法

緑忍者のモデルは、下記4つのファイル
ninja.mesh 忍者モデルのエンティティ  ・・・ Binary File
ninja.skeleton 忍者の動き(アニメーション)記述 ・・・ Binary File
Example.material マテリアルの定義
nskingr.jpg 緑忍者のテクスチュア




@ 元の緑忍者のテクスチュア nskingr.jpg をBMPに変換し、イメージツールで編集する。




A イメージツールで RGB値を変更して、赤にする。(この状態では、顔、足袋裏、剣等も赤系になっている)




B 元の緑忍者から、 顔、足袋裏、剣等のマスクを作成




C マスクと合わせて、赤忍者のテクスチュアを作成。 名称は ninja2.jpg に変更

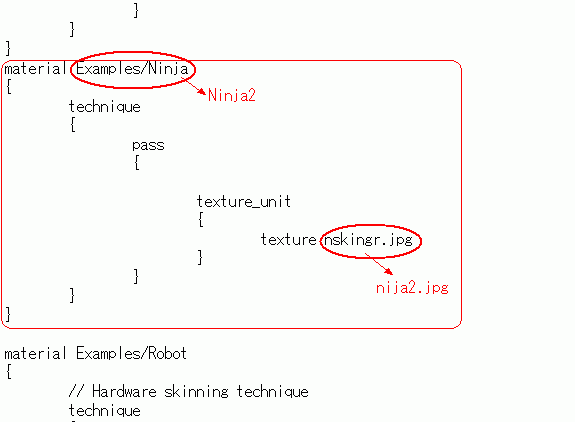

D マテリアルファイル(Example.material) をメモ帳開き、忍者部分を取り出し ninja2.material を作成する。
  ※名前で参照するので、大文字・小文字を間違えないようにすること。 ( Ogre::String )





E モデルの ninja.mesh をOgreXMLConverterで XML形式に変換する

> OgreXMLConverter ninja.mesh ninja2.mesh.xml

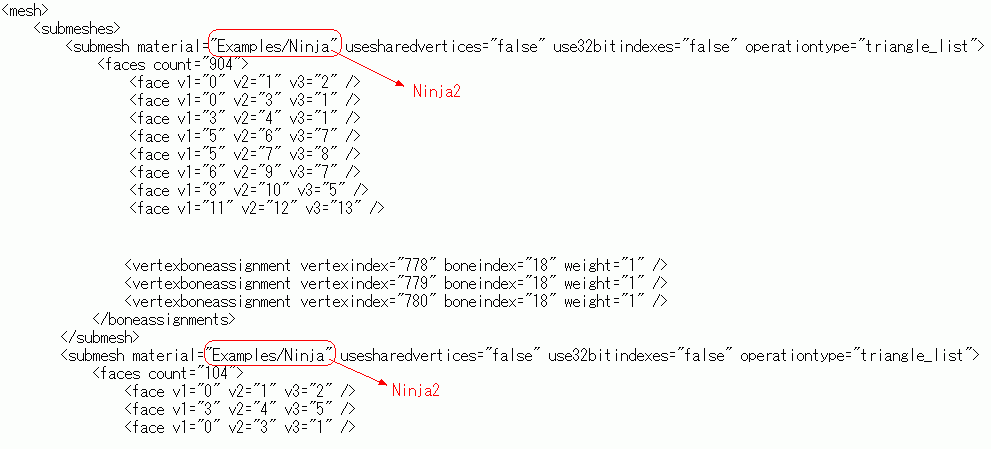

F メモ帳で ninja2.mesh.xml を開き、 Ninja2 に修正する。





G 再度OgreXMLConverterで XML形式からバイナリーに変換する

> OgreXMLConverter ninja2.mesh.xml ninja2.mesh


【修正結果】

ninja2.mesh 修正: 忍者モデルのエンティティ
ninja2.material 修正: マテリアルの定義
ninja2.jpg 修正: 赤忍者のテクスチュア
ninja.skeleton 変更なし




同様に作成した テクスチュア




▲ 上へ

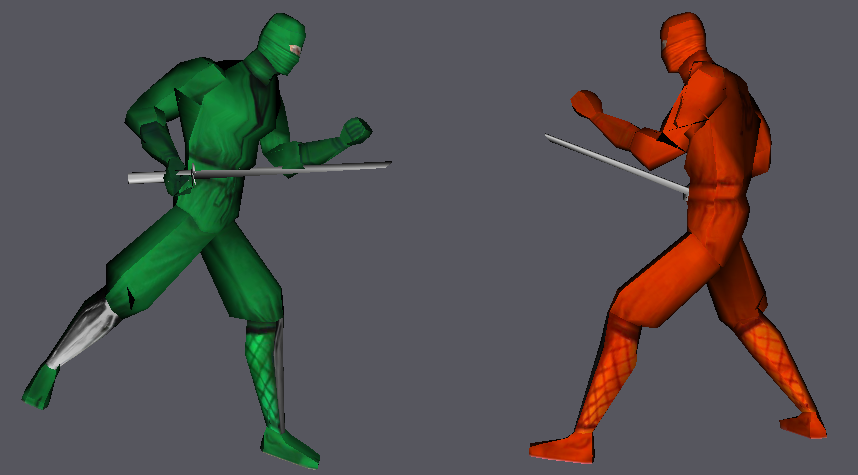

緑忍者 VS 赤忍者



Ogre Demoのロボット

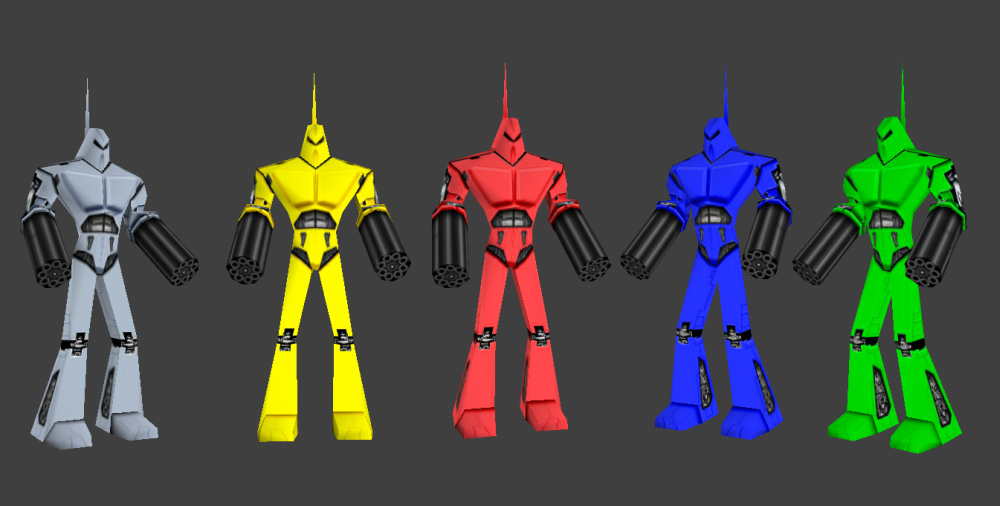

   ロボットの移動   5色ロボット
